12.3 内燃机

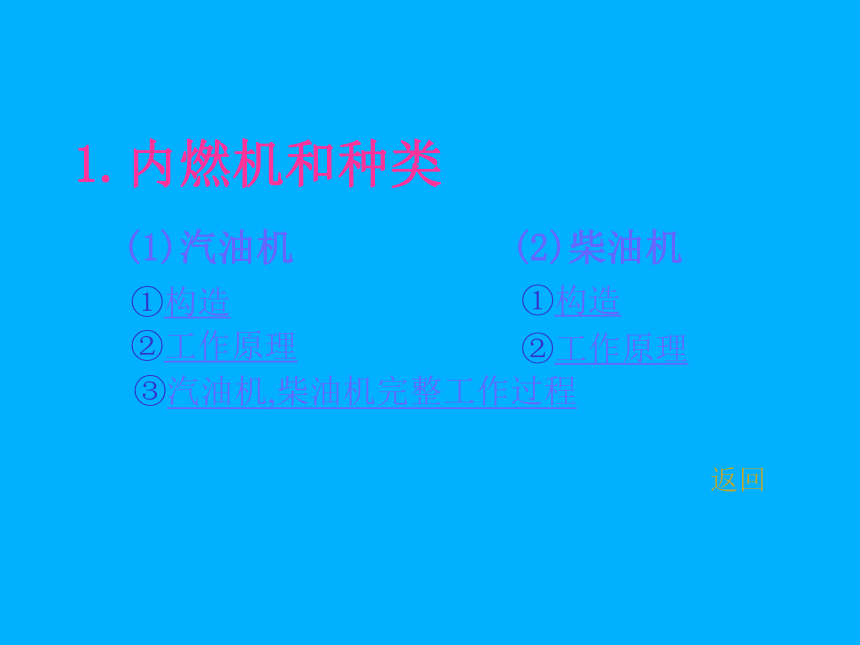

课件21张PPT。 沪科版新教材同步教学课件第十二章 内能与热机第三节 内燃机1.内燃机和种类(1)汽油机返回(2)柴油机①构造
②工作原理①构造
②工作原理③汽油机,柴油机完整工作过程

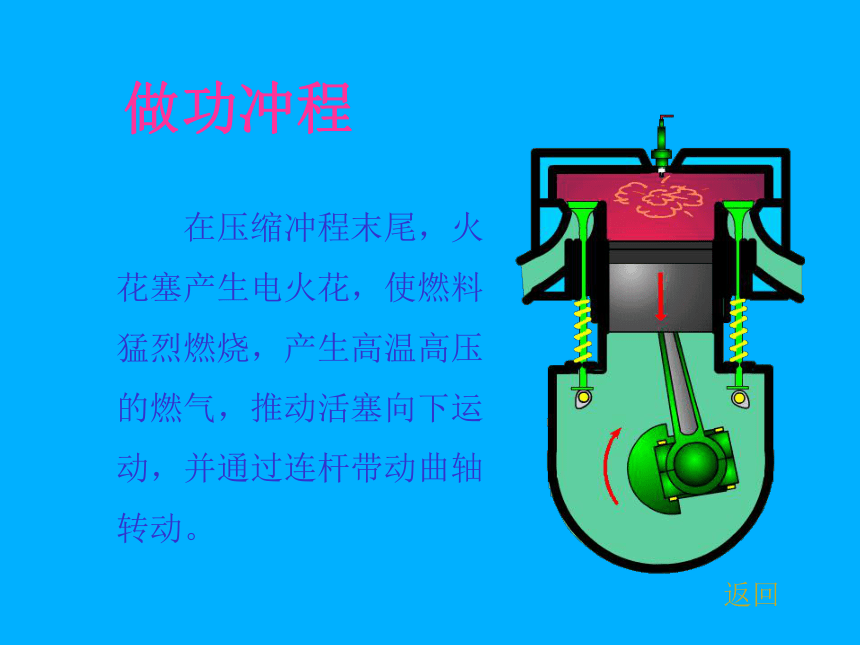

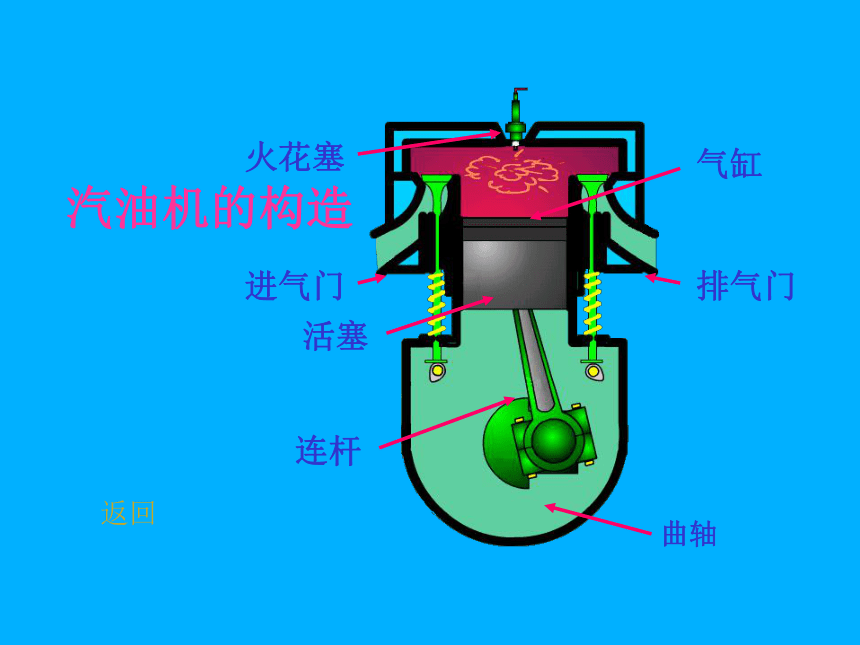

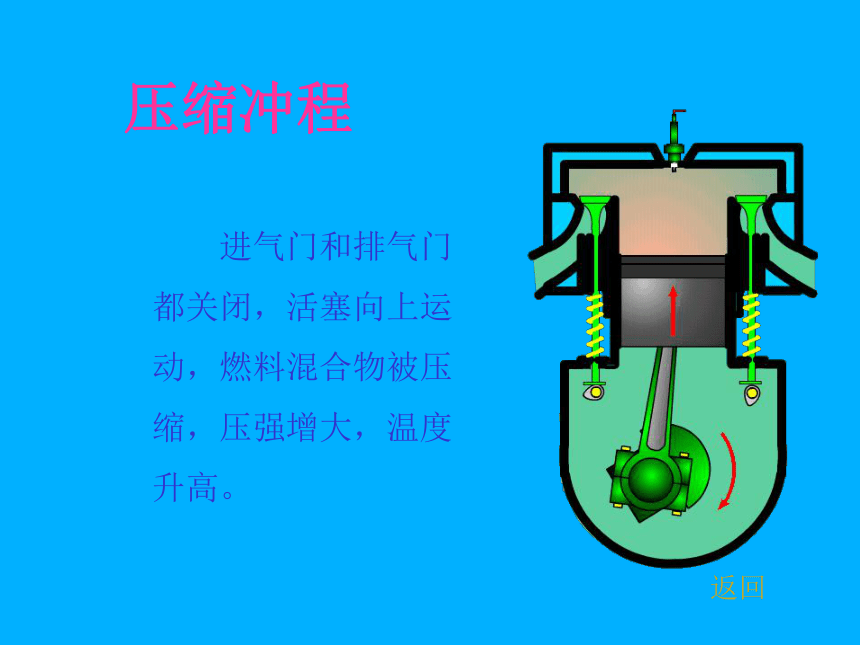

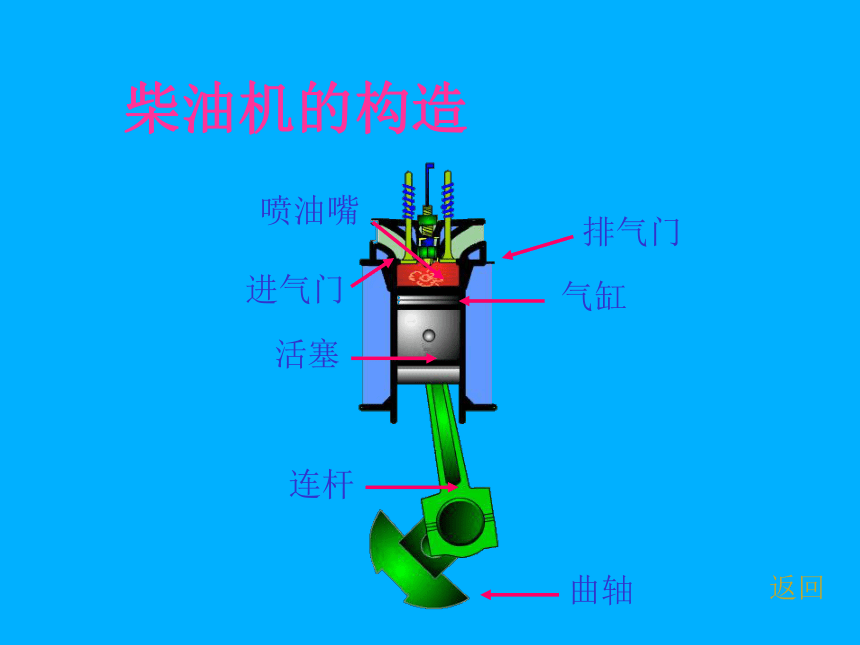

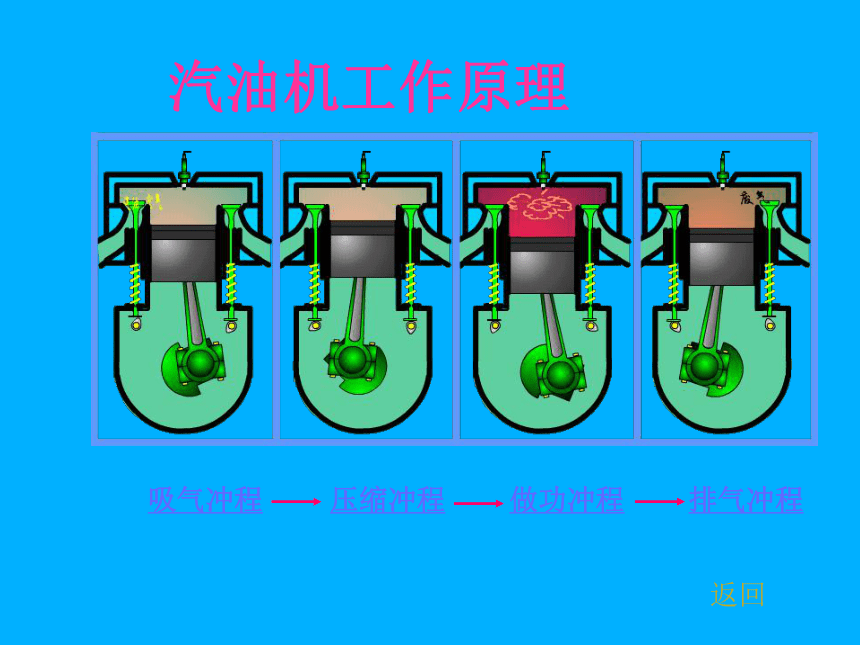

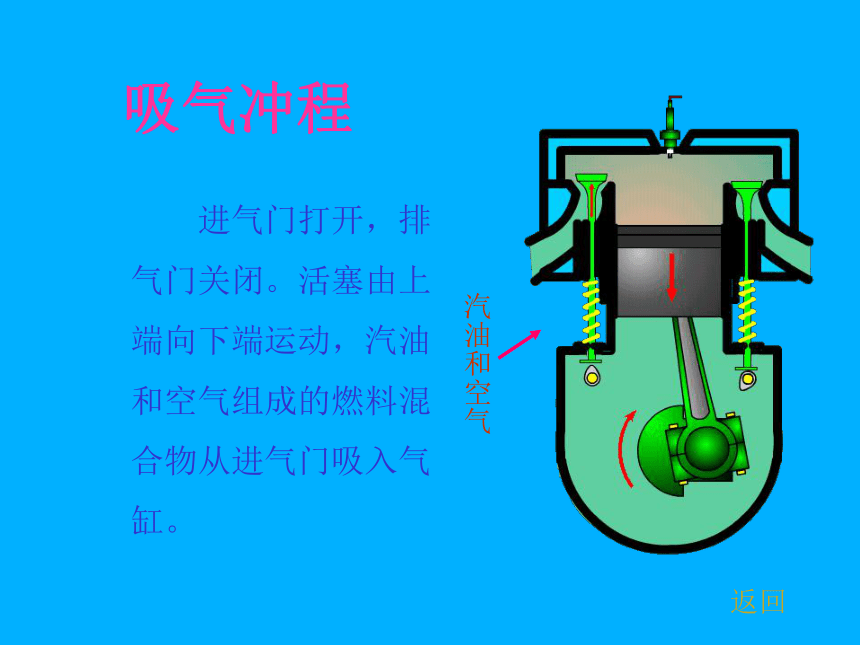

汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴返回汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程返回吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。返回压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。返回做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。返回排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。返回柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴返回柴油机工作原理吸气冲程
压缩冲程
做功冲程
排气冲程返回吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。返回压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。返回做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。返回排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。返回2.内燃机的启动 内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。返回3.内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
返回(1)汽油机的应用(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。想想议议：返回 汽油机和柴油机的工作过程有什么相同点，有什么不同点？汽油机和柴油机 的异同点比较返回相同点不同点返回1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。相同点不同点返回相同点不同点1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。信息窗
