选修3-2 第五章 交变电流的产生与变化规律

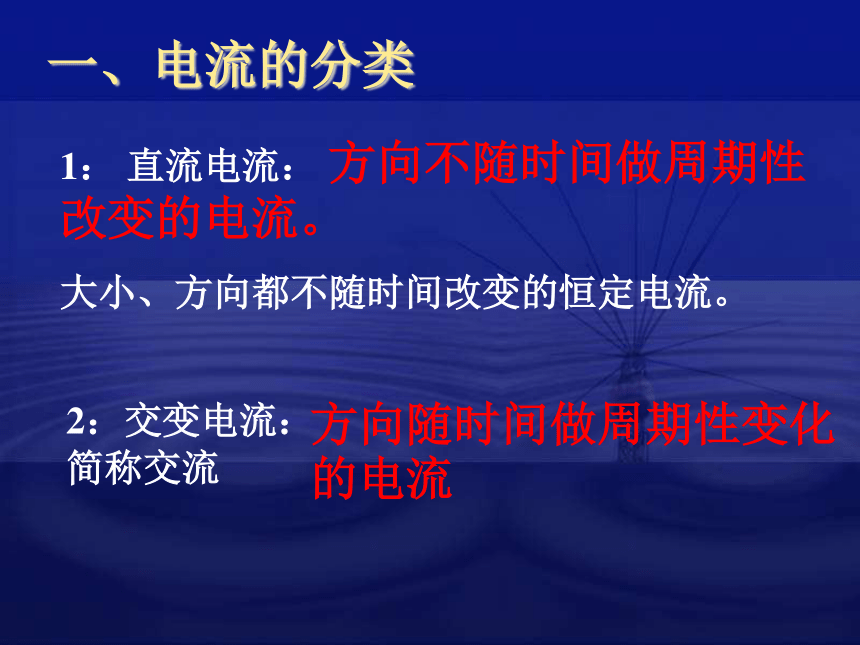

课件16张PPT。热烈欢迎领导和同行莅临指导5.1 交变电流的产生和变化规律高淳县高级中学 宋成福一、电流的分类1： 直流电流： 方向不随时间做周期性改变的电流。

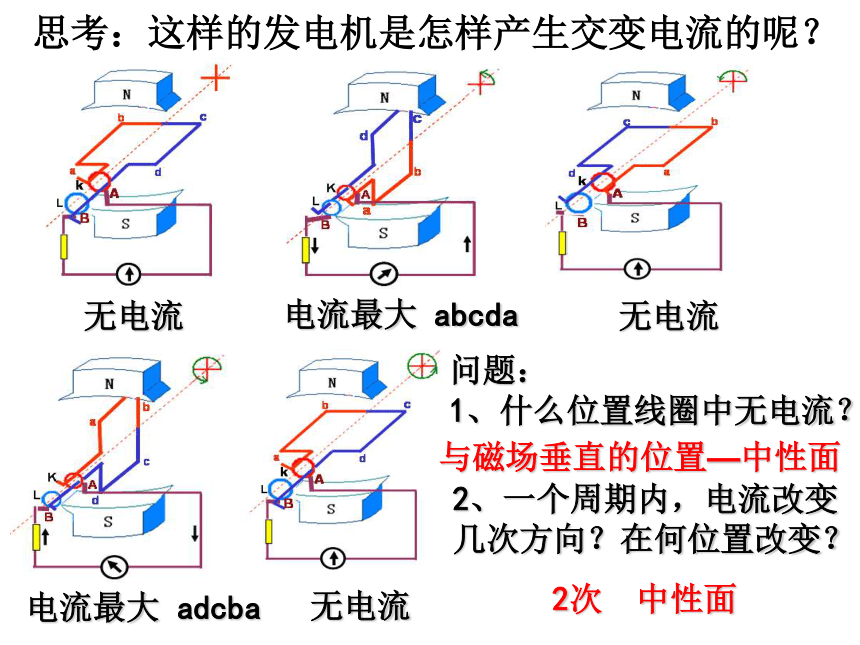

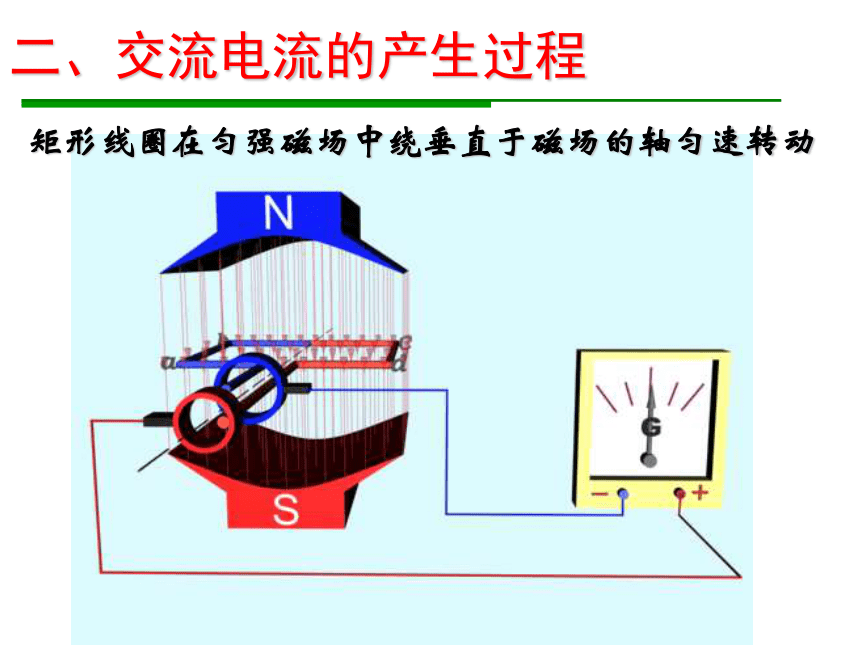

大小、方向都不随时间改变的恒定电流。2：交变电流：简称交流方向随时间做周期性变化的电流二、交流电流的产生过程矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动思考：这样的发电机是怎样产生交变电流的呢？无电流电流最大 abcda无电流电流最大 adcba无电流问题：
1、什么位置线圈中无电流？2、一个周期内，电流改变
几次方向？在何位置改变？与磁场垂直的位置—中性面2次 中性面三、交变电流的变化规律

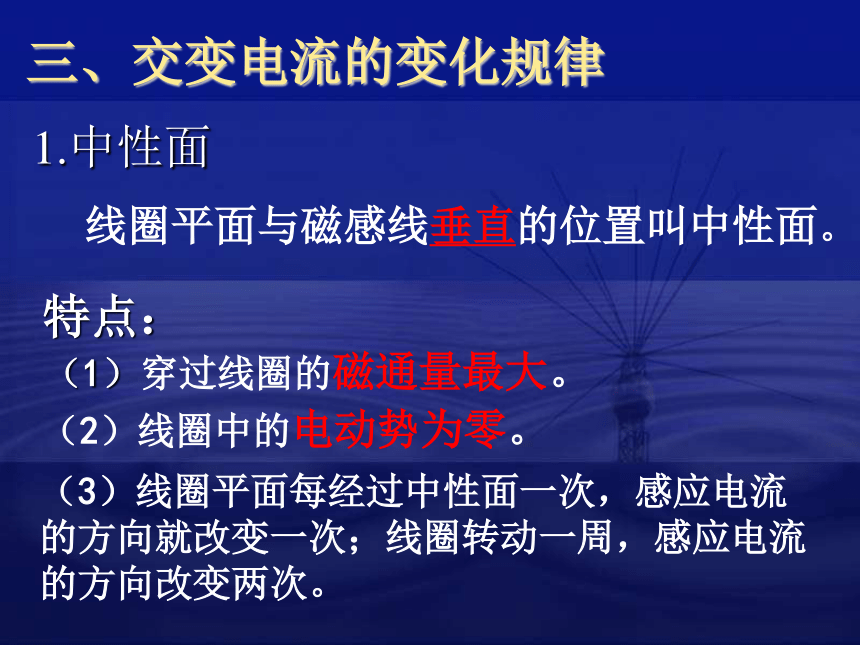

线圈平面与磁感线垂直的位置叫中性面。

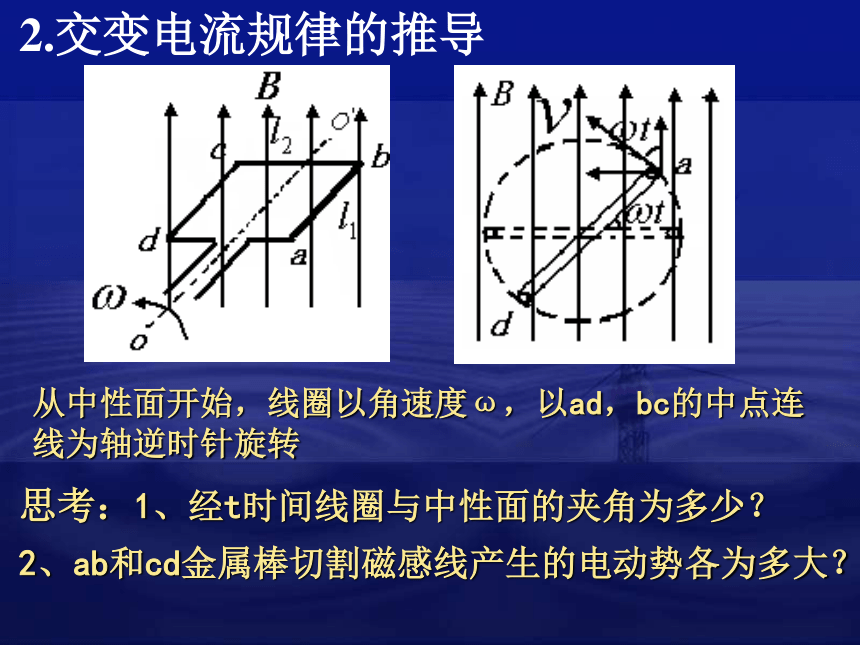

特点：1.中性面（3）线圈平面每经过中性面一次，感应电流的方向就改变一次；线圈转动一周，感应电流的方向改变两次。（2）线圈中的电动势为零。（1）穿过线圈的磁通量最大。2.交变电流规律的推导从中性面开始，线圈以角速度ω，以ad，bc的中点连线为轴逆时针旋转思考：1、经t时间线圈与中性面的夹角为多少？
2、ab和cd金属棒切割磁感线产生的电动势各为多大？正弦式交流电流：电路中的电流、电压按正弦规律变化的电流 。 3、正弦交变电流的图象4.交变电流的种类四、课堂总结：
1.交变电流：大小和方向都随时间作周期性变化的电流。
直流电流： 方向不随时间做周期性改变的电流

2.交变电流的变化规律：
方向变化规律-------线圈平面每经过中性面一次，感应电
流的方向就改变一次；线圈转动一
周，感应电流的方向改变两次。 大小变化规律-------按正弦规律变化：
e=Emsinωt Em=BSω叫电动势的最大值
i=Imsinωt Im=Em/R叫电流的最大值
u=Umsinωt Um=ImR叫电压的最大值 如有N匝线圈，则1．在如图所示的几种电流随时间变化的图线中，属于交变电流的是 ，属于正弦交变电流的是 。ABCDA B DA课堂练习2 一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势随时间的变化规律如图所示，下面说法中正确的是( )：
T1时刻通过线圈的磁通量为零；
T2时刻通过线圈的磁通量的绝对值最大；
T3时刻通过线圈的磁通量变化率的绝对值最大；
每当e变换方向时，通过线圈的磁通量的绝对值都为最大。 答案： D3. 交流发电机工作时的电动势的变化规律为 e=EmSinωt，如果线圈的频率f提高一倍，其它条件不变，则电动 势的变化规律将变化为( )：
A。e=EmSin2ωt B. e=2EmSin2ωt
C. e=2EmSin4ωt D. e=2EmSinωt 答案: BByebye！
谢谢指导！！
