14.4 欧姆定律的应用

课件14张PPT。 第十四章 第四节
《欧姆定律的应用》授课人：曹长龙

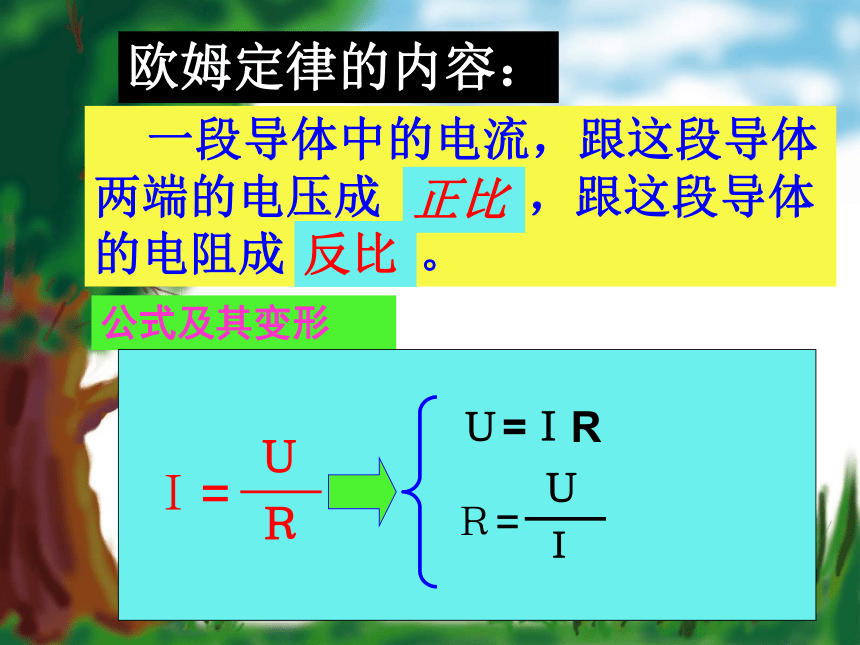

时 间：2007年12月19日欧姆定律的内容： 一段导体中的电流，跟这段导体两端的电压成 ，跟这段导体的电阻成 。正比反比公式及其变形Ｕ=ＩR 到目前所学的电学知识为止，我们学了哪些

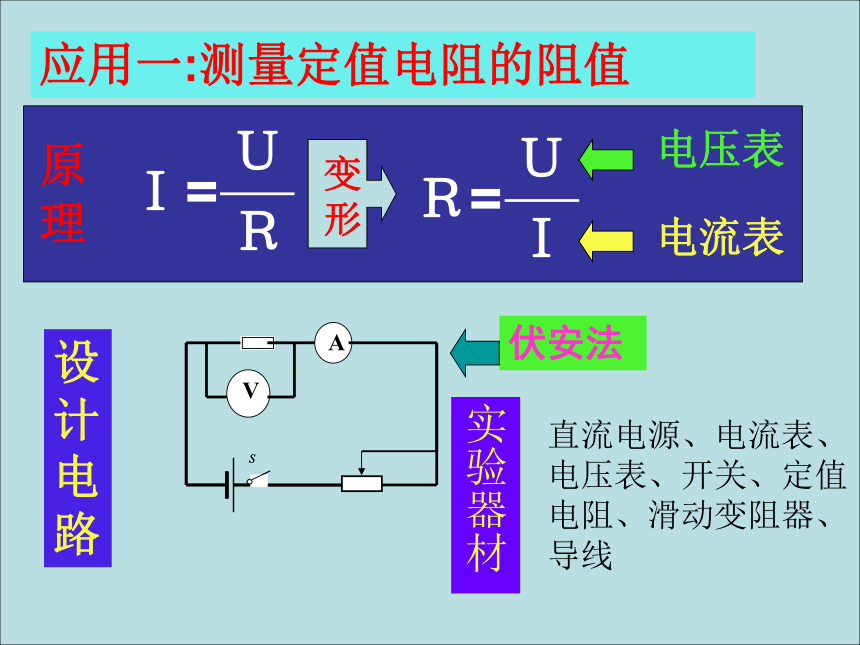

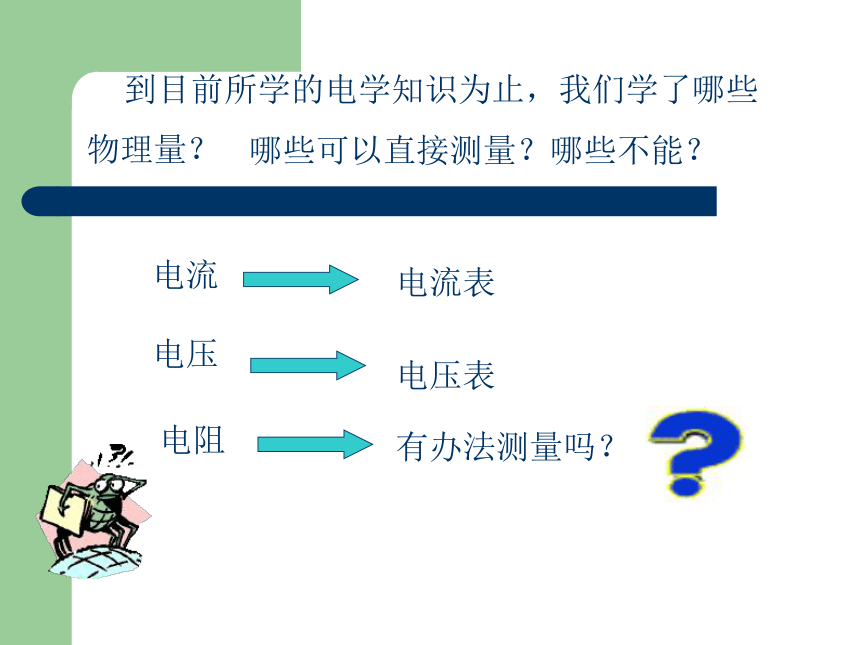

物理量？电流电压电阻哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表应用一:测量定值电阻的阻值设计电路实验器材直流电源、电流表、电压表、开关、定值电阻、滑动变阻器、导线实验步骤： (1)按电路图连接电路：

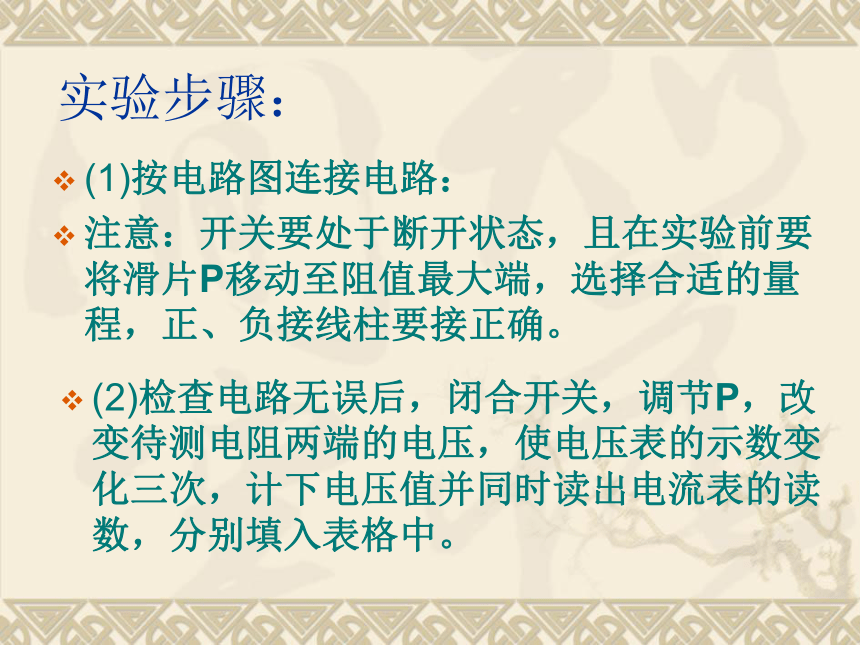

注意：开关要处于断开状态，且在实验前要将滑片P移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。(2)检查电路无误后，闭合开关，调节P，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。 (3)根据记录的三组数据，分别求出三组对应的电

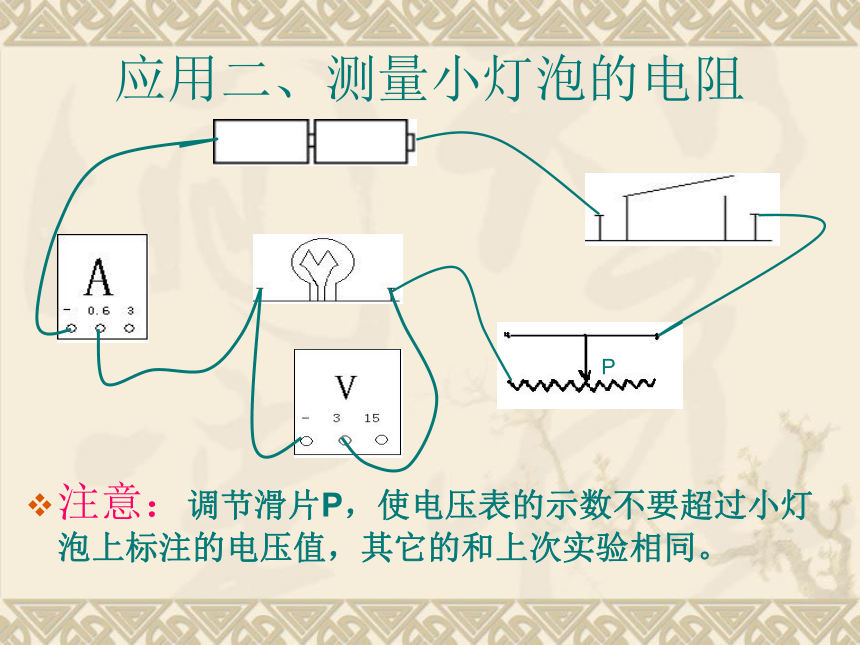

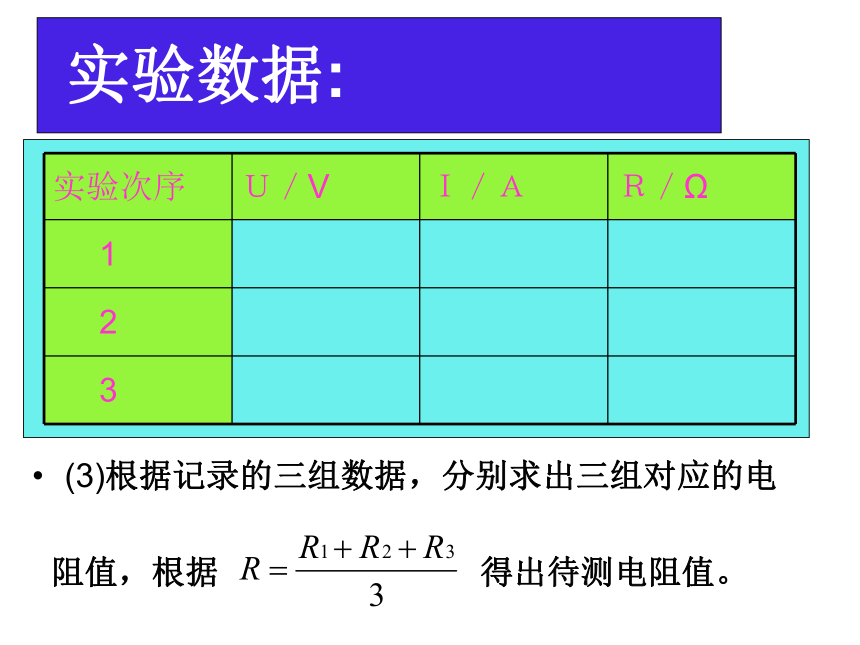

阻值，根据 得出待测电阻值。 应用二、测量小灯泡的电阻注意：调节滑片P，使电压表的示数不要超过小灯泡上标注的电压值，其它的和上次实验相同。 P三、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2
电压的特点：U=U1+U2由欧姆定律可知： ：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度 :若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R总=nR讨论2讨论1
串联电路的总电阻等于各部分电阻之和
结论：R=R1+R2+R3+…+Rn1、“伏安法”测电阻2、串联电路的总电阻R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR小结:例1。如图所示电路，电源电压保持不变，若变阻器滑片P向
左滑动时，则 ( )A. V1表示数增大，A表示数减小
B. V1表示数减小，A表示数减小
C. V1表示数增大，A表示数增大
D. V1表示数减小，A表示数增大课堂练习：c1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。电路中的电流需要串联的电阻例2、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？解：不行，必须串联一个电 阻。根据题意画出电路
图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6伏=0.9伏串联电路电路中的电流
