3.1 透镜(湖北省襄樊市枣阳市)

课件25张PPT。教 师：杜成林

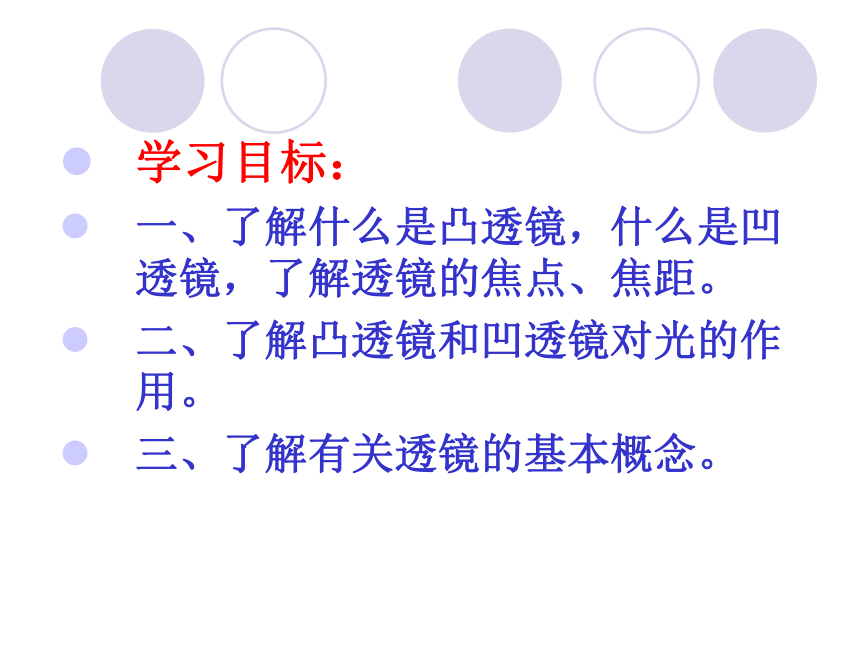

单 位：徐寨中学 透 镜学习目标：
一、了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距。
二、了解凸透镜和凹透镜对光的作用。
三、了解有关透镜的基本概念。预习活动与安排：一、认真阅读课本P60面内容，了解透镜有关的概念。（主光轴和光心）
二、阅读P61面演示实验，了解透镜对光的作用。

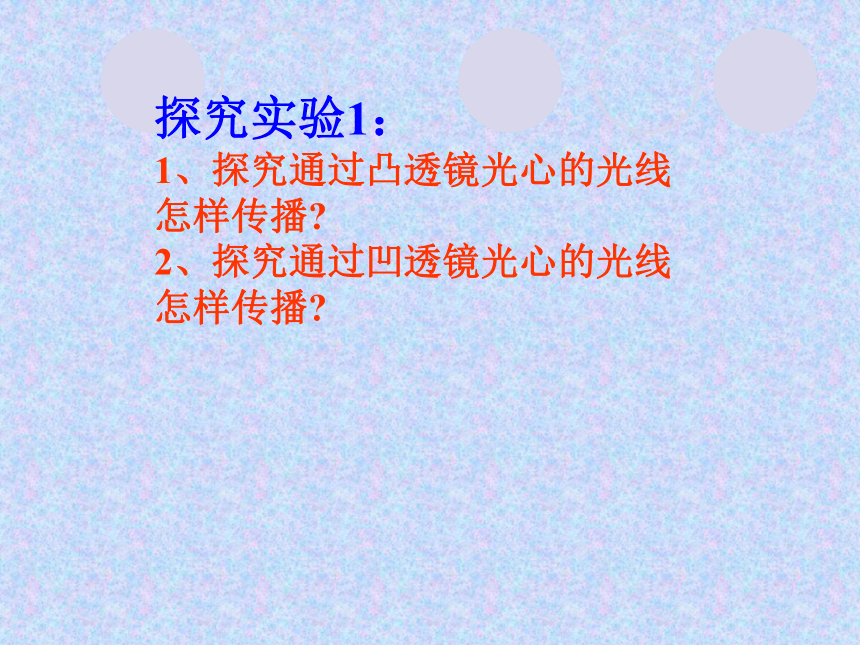

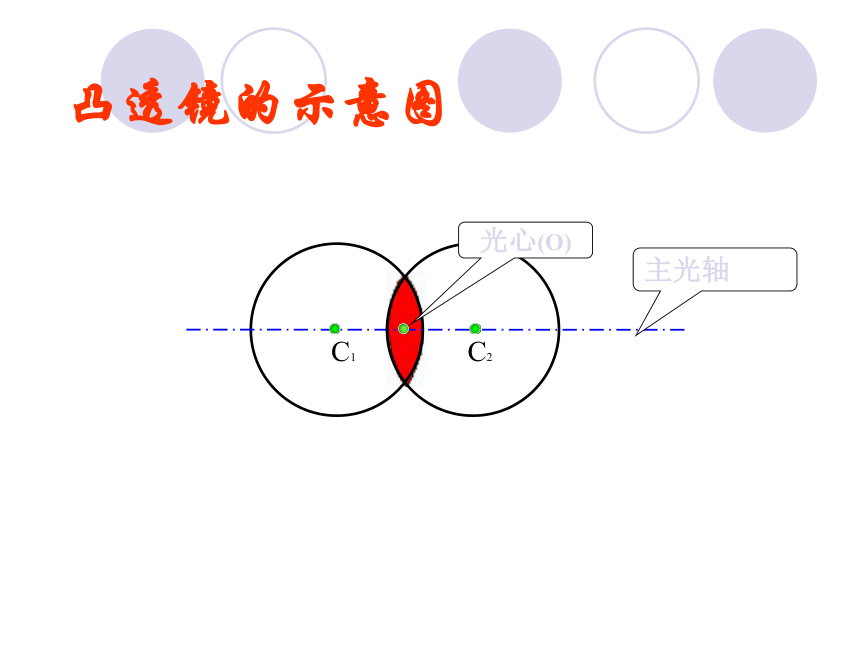

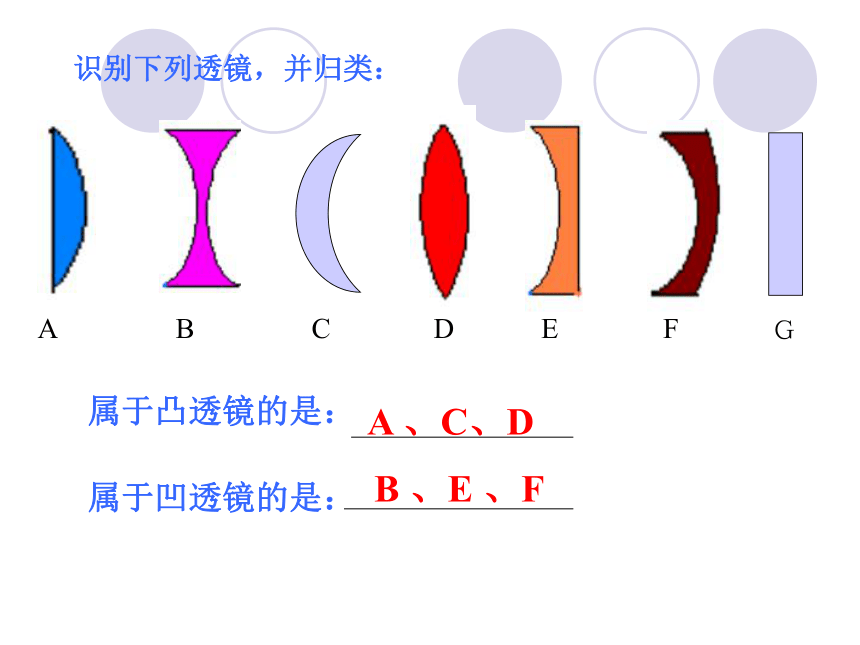

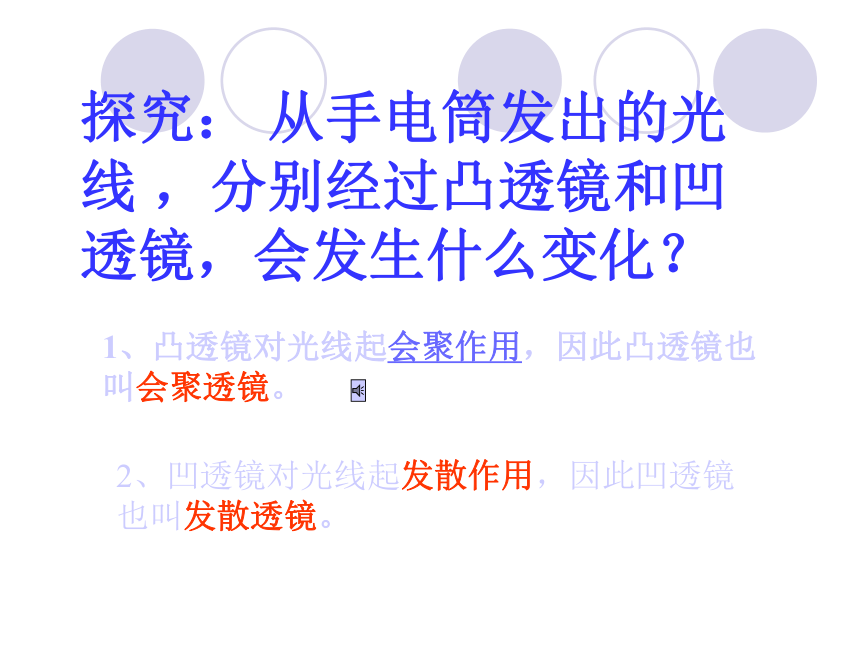

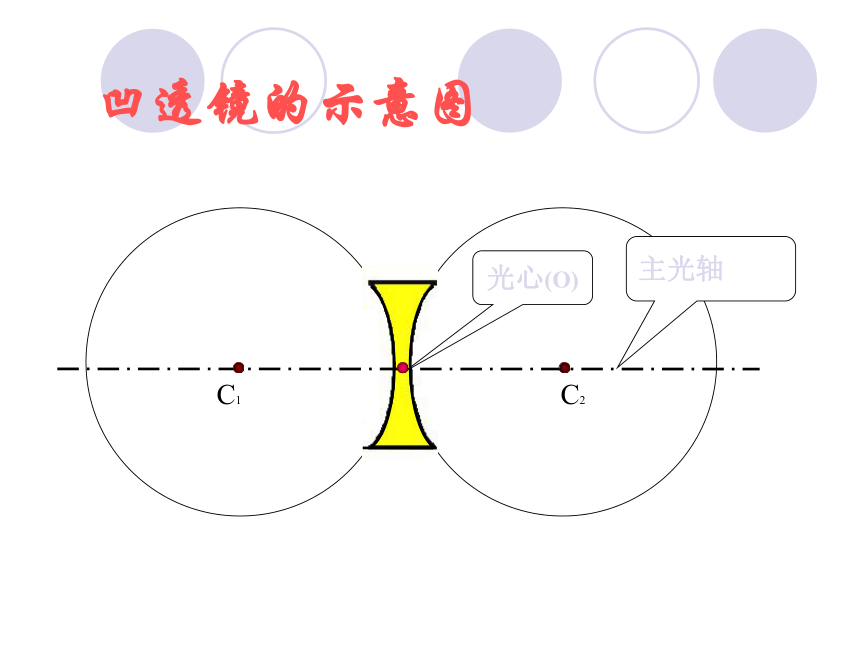

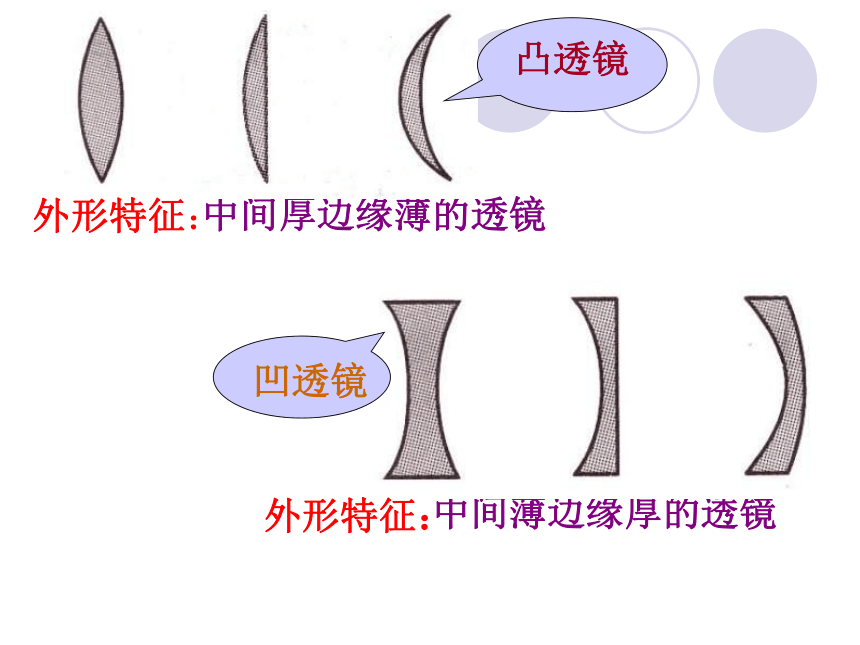

三、阅读P61面，了解焦点和焦距的定义，知道如何找焦点、测焦距。中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征： 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的示意图 C1 C2主光轴光心(O)凹透镜的示意图 C2 C1主光轴光心(O)探究： 从手电筒发出的光线 ，分别经过凸透镜和凹透镜，会发生什么变化？1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。探究实验1：
1、探究通过凸透镜光心的光线怎样传播?
2、探究通过凹透镜光心的光线怎样传播?通过透镜光心的光线结论：通过光心的光线传播方向不改变。 探究实验2：
１、探究平行于凸透镜主光轴的光线如 何传播？
２、探究平行于凹透镜主光轴的光线如 何传播？
凸透镜有几个焦点？1、平行于凸透镜主光轴的光线如何传播？OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。你知道用什么办法找焦点测焦距吗？让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的距离．2、平行于凹透镜主光轴的光线如何传播？ 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 凹透镜有2个虚焦点凹透镜有几个虚焦点？F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线通过本节课的学习 ，你都知道了 哪些知识 ？一、透镜的分类： 二、关于透镜的概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用：达标训练１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置B．凸透镜的焦点上
C．凹透镜前任意位置D．凹透镜的焦点上
3.如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会（?? ）。

A.仍然平行?B.会聚?C.发散? D.无法确定ＢFFFF折射现象中，光路可逆！FF公元前2世纪，人们用冰凸透镜向日取火古人怎样利用冰来取火呢？
