21世纪教育网 –中小学教育资源及组卷应用平台

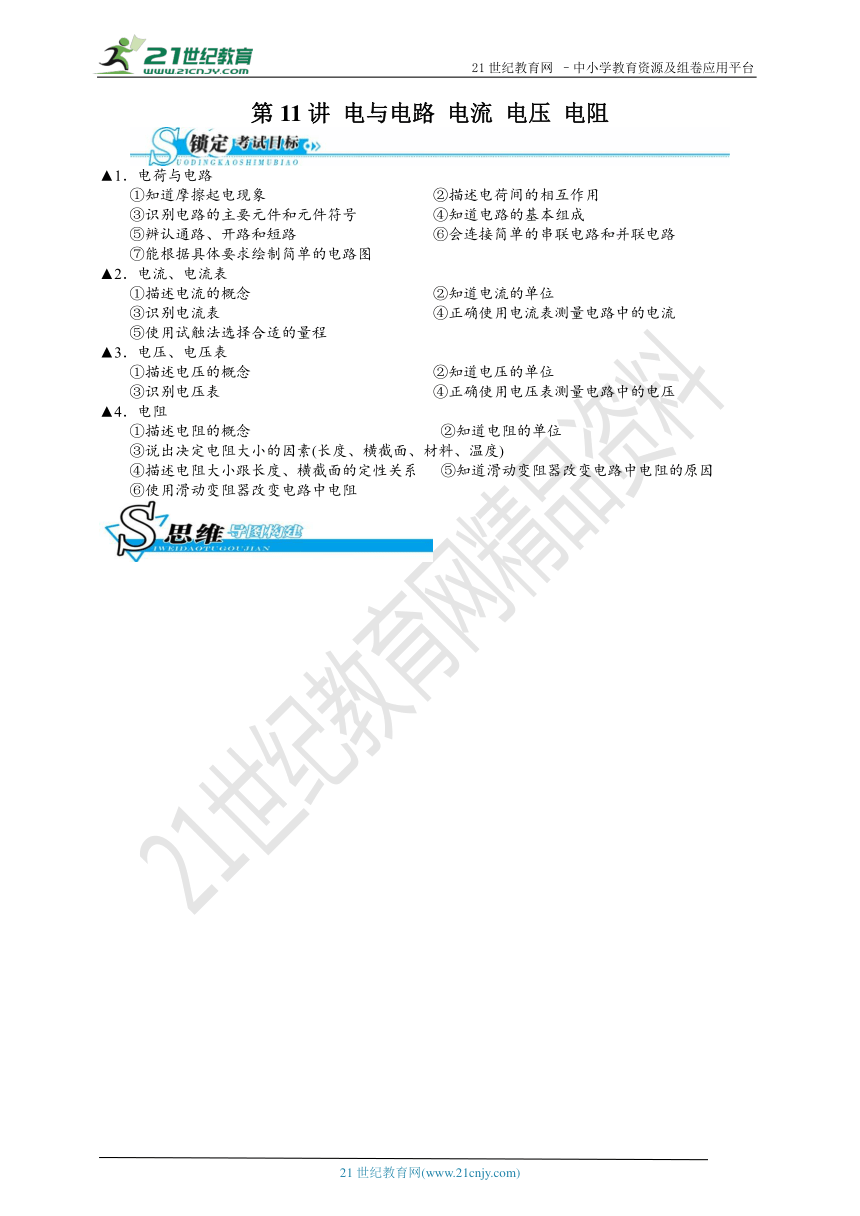

第11讲 电与电路 电流 电压 电阻
( http: / / www.21cnjy.com )
▲1．电荷与电路
①知道摩擦起电现象 ②描述电荷间的相互作用
③识别电路的主要元件和元件符号 ④知道电路的基本组成
⑤辨认通路、开路和短路 ⑥会连接简单的串联电路和并联电路
⑦能根据具体要求绘制简单的电路图
▲2．电流、电流表
①描述电流的概念 ②知道电流的单位
③识别电流表 ④正确使用电流表测量电路中的电流
⑤使用试触法选择合适的量程
▲3．电压、电压表
①描述电压的概念 ②知道电压的单位
③识别电压表 ④正确使用电压表测量电路中的电压
▲4．电阻
①描述电阻的概念 ②知道电阻的单位
③说出决定电阻大小的因素(长度、横截面、材料、温度)
④描述电阻大小跟长度、横截面的定性关系 ⑤知道滑动变阻器改变电路中电阻的原因
⑥使用滑动变阻器改变电路中电阻
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )

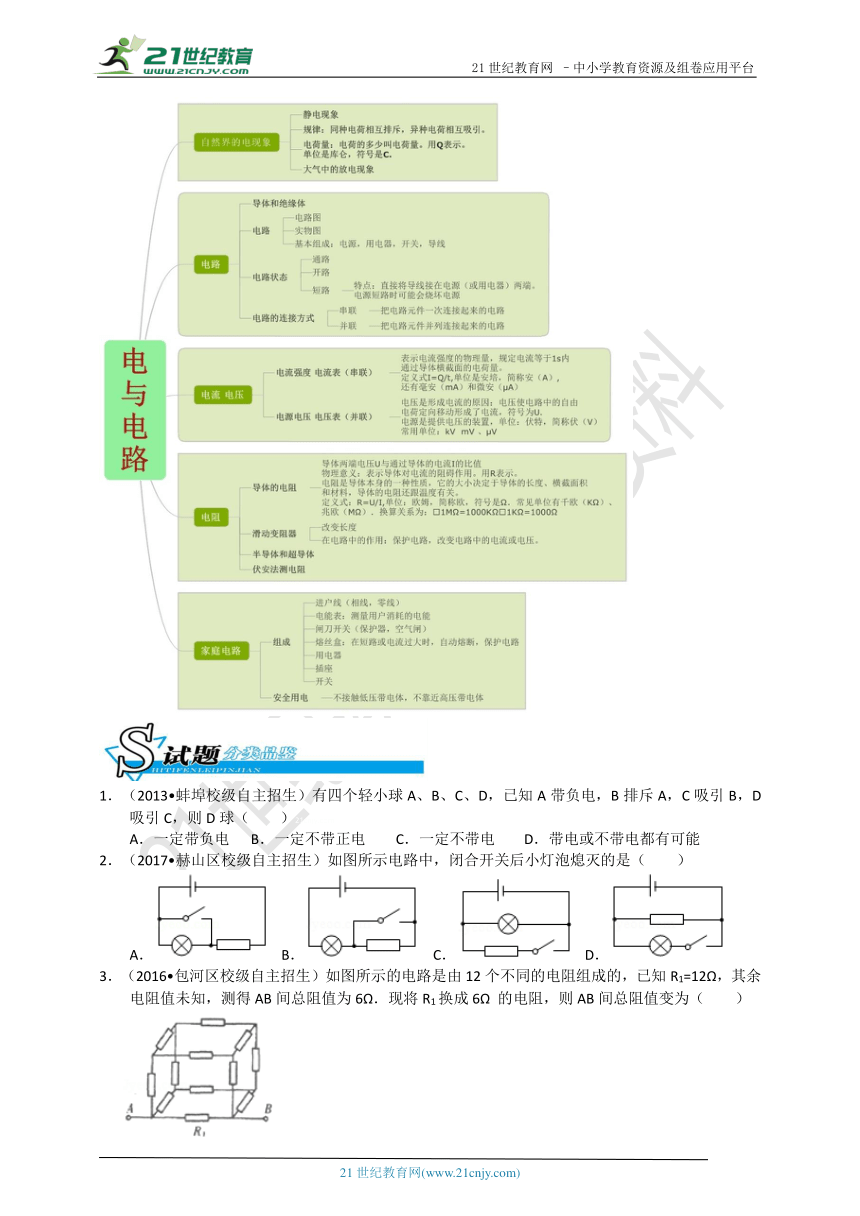

1．（2013 蚌埠校级自主招生）有四个轻小球A、B、C、D，已知A带负电，B排斥A，C吸引B，D吸引C，则D球（ ）21cnjy.com
A．一定带负电 B．一定不带正电 C．一定不带电 D．带电或不带电都有可能
2．（2017 赫山区校级自主招生）如图所示电路中，闭合开关后小灯泡熄灭的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
3．（2016 包河区校级自主招生）如图 ( http: / / www.21cnjy.com )所示的电路是由12个不同的电阻组成的，已知R1=12 ，其余电阻值未知，测得AB间总阻值为6 ．现将R1换成6 的电阻，则AB间总阻值变为（ ）
( http: / / www.21cnjy.com )

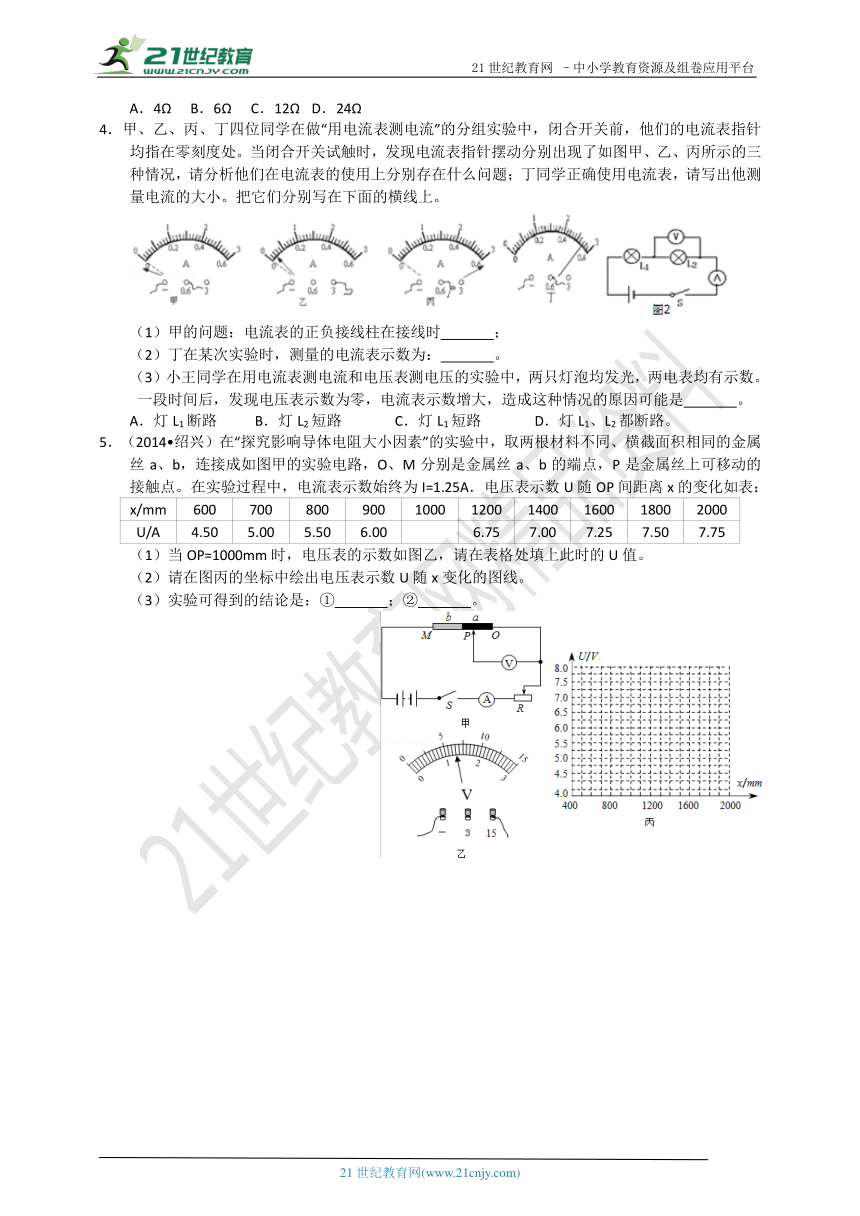

A．4 B．6 C．12 D．24
4．甲、乙、丙、丁四位同学在做“用电流表测 ( http: / / www.21cnjy.com )电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题；丁同学正确使用电流表，请写出他测量电流的大小。把它们分别写在下面的横线上。【21·世纪·教育·网】
( http: / / www.21cnjy.com )
（1）甲的问题：电流表的正负接线柱在接线时 ；
（2）丁在某次实验时，测量的电流表示数为： 。
（3）小王同学在用电流表测电流和电压表测电 ( http: / / www.21cnjy.com )压的实验中，两只灯泡均发光，两电表均有示数。一段时间后，发现电压表示数为零，电流表示数增大，造成这种情况的原因可能是 。
A．灯L1断路 B．灯L2短路 C．灯L1短路 D．灯L1、L2都断路。
5．（2014 绍兴）在“ ( http: / / www.21cnjy.com )探究影响导体电阻大小因素”的实验中，取两根材料不同、横截面积相同的金属丝a、b，连接成如图甲的实验电路，O、M分别是金属丝a、b的端点，P是金属丝上可移动的接触点。在实验过程中，电流表示数始终为I=1.25A．电压表示数U随OP间距离x的变化如表：
x/mm 600 700 800 900 1000 1200 1400 1600 1800 2000
U/A 4.50 5.00 5.50 6.00 6.75 7.00 7.25 7.50 7.75
（1）当OP=1000mm时，电压表的示数如图乙，请在表格处填上此时的U值。
（2）请在图丙的坐标中绘出电压表示数U随x变化的图线。
（3）实验可得到的结论是：① ；② 。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )

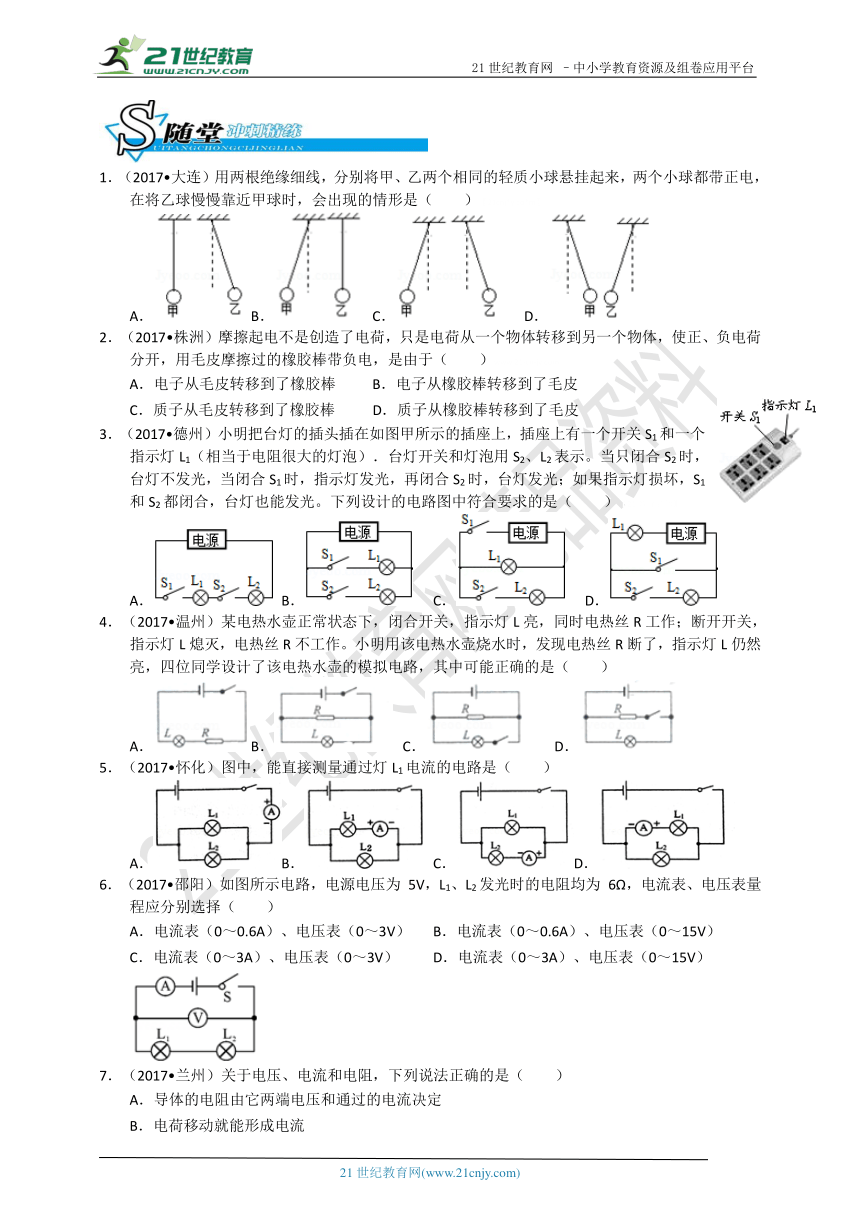

1．（2017 大连）用两根绝缘细线， ( http: / / www.21cnjy.com )分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（ ）【21cnj*y.co*m】
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
2．（2017 株洲）摩擦起电不是 ( http: / / www.21cnjy.com )创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于（ ）www.21-cn-jy.com
A．电子从毛皮转移到了橡胶棒 B．电子从橡胶棒转移到了毛皮
C．质子从毛皮转移到了橡胶棒 D．质子从橡胶棒转移到了毛皮
3．（2017 德州）小明把台灯的 ( http: / / www.21cnjy.com )插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光。下列设计的电路图中符合要求的是（ ）【21教育名师】
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
4．（2017 温州）某电热水壶正常状态下， ( http: / / www.21cnjy.com )闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
5．（2017 怀化）图中，能直接测量通过灯L1电流的电路是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com )D． ( http: / / www.21cnjy.com )
6．（2017 邵阳）如图所示电路，电源电压为 5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0～0.6A）、电压表（0～3V） B．电流表（0～0.6A）、电压表（0～15V）
C．电流表（0～3A）、电压表（0～3V） D．电流表（0～3A）、电压表（0～15V）
( http: / / www.21cnjy.com )
7．（2017 兰州）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．电荷移动就能形成电流
C．电路中有电流时它两端一定有电压
D．电压的作用是电路中产生自由电荷

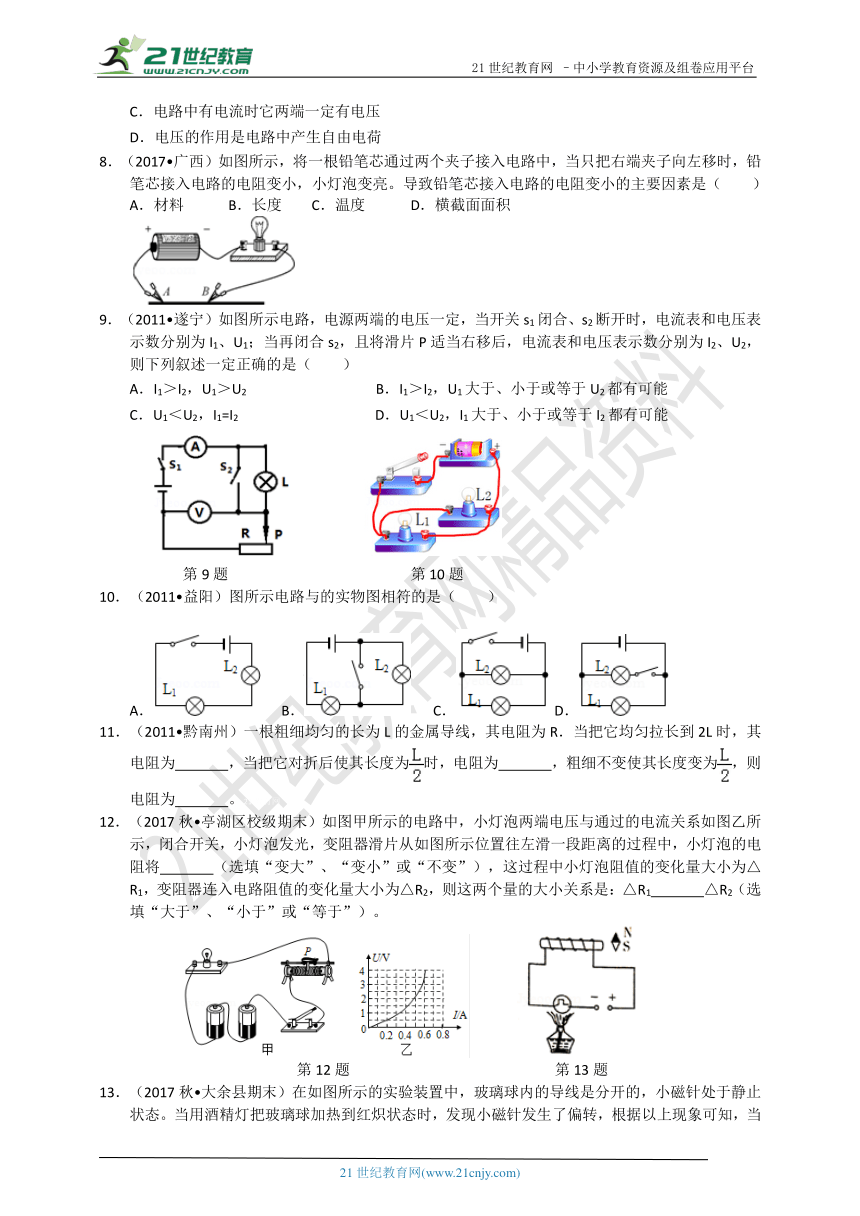

8．（2017 广西）如图 ( http: / / www.21cnjy.com )所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是（ ）
A．材料 B．长度 C．温度 D．横截面面积
( http: / / www.21cnjy.com )
9．（2011 遂宁）如 ( http: / / www.21cnjy.com )图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（ ）
A．I1＞I2，U1＞U2 B．I1＞I2，U1大于、小于或等于U2都有可能
C．U1＜U2，I1=I2 D．U1＜U2，I1大于、小于或等于I2都有可能
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第9题 第10题
10．（2011 益阳）图所示电路与的实物图相符的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
11．（2011 黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为 ，当把它对折后使其长度为 ( http: / / www.21cnjy.com )时，电阻为 ，粗细不变使其长度变为 ( http: / / www.21cnjy.com )，则电阻为 。21教育网
12．（2017秋 亭湖区校级期末）如 ( http: / / www.21cnjy.com )图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往左滑一段距离的过程中，小灯泡的电阻将 （选填“变大”、“变小”或“不变”），这过程中小灯泡阻值的变化量大小为△R1，变阻器连入电路阻值的变化量大小为△R2，则这两个量的大小关系是：△R1 △R2（选填“大于”、“小于”或“等于”）。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第12题 第13题
13．（2017秋 大余县期末）在如图 ( http: / / www.21cnjy.com )所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态。当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转，根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了 （选填“导体”或“绝缘体”）。
14．（2016 雅安）某实验小组 ( http: / / www.21cnjy.com )探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
( http: / / www.21cnjy.com )
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端。
（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R= Ω。
（4）实验中移动金属夹P，分别测得AP段 ( http: / / www.21cnjy.com )的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻
（选填“越大”或“越小”）．。
L/cm 15 30 45 60 75
R/Ω 2.5 5 7.5 10 12.5
（5）在实验中，探究金属丝电阻大小与 ( http: / / www.21cnjy.com )长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫： 。在下列两个电学实验中，应用此方法的是： （选填字母）21·cn·jy·com
A．用伏安法测电阻 B．探究电流与电压、电阻的关系。
15．（2017秋 衡阳县期中）如图所 ( http: / / www.21cnjy.com )示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为2V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？L2两端的电压是多少？
( http: / / www.21cnjy.com )
1．（2018 兰州模拟）A，B，C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定带正电，C带负电 B．B可能带正电，C带正电
C．B一定不带电，C带正电 D．B可能不带电，C带负电
2．（2017 农安县校级一模）如图所示，将气球在头发上摩擦后小女孩的头发会飘起来。下列说法正确的是（ ）2-1-c-n-j-y
A．气球和头发相互吸引，是因为分子间有引力的缘故
B．气球和头发带异种电荷而相互吸引
C．气球和头发带同种电荷而相互吸引
D．气球吸引头发而头发不吸引气球
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第2题 第3题
3．（2018 东莞市校级一模）如图所示电路中，下列关于灯炮L1﹑L2、L3连接说法中不正确是（ ）
A．S1﹑S2都断开，L1﹑L3串联 B．S1﹑S2都闭合，L2﹑L3并联
C．S2断开，S1闭合，L1﹑L3串联 D．S2断开，S1闭合，只有L3能发光
4．（2018 南陵县一模）如 ( http: / / www.21cnjy.com )图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节电阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是（ ）
A．灯泡L2的灯丝断了 B．滑动变阻器短路了
C．滑动变阻器接触不良 D．灯泡L2短路了
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第4题 第5题
5．（2018 南岗区模拟）如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流 D．以上三种都有可能
6．（2018 长沙模拟）图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）21·世纪*教育网
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
( http: / / www.21cnjy.com )
7．（2018 河南模拟）关于导体的电阻，下列说法正确的是（ ）
A．导体两端的电压增大，其电阻一定增大 B．导体中的电流增大，其电阻一定减小
C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关
8．（2013 昆山市一模）有一块厚薄 ( http: / / www.21cnjy.com )均匀的长方体铁块，如图所示EF比AB长，上、下表面积比侧面积大，分别沿图中所示的不同方向接入电路，则（ ）
A．沿AB方向接入电路时电阻最大 B．沿CD方向接入电路时电阻最大
C．沿EF方向接入电路时电阻最大 D．沿各个方向接入电路时的电阻一样大
( http: / / www.21cnjy.com )
9．（2018 泸县校级一模）两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第9题 第10题
10．（2018 临沂模拟）在如图所示的四个电路中，与实物图对应的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
11．（2018 定远县一模）如图甲所示， ( http: / / www.21cnjy.com )当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 V，电源电压是 V。
( http: / / www.21cnjy.com )
12．（2018 金山区一模 ( http: / / www.21cnjy.com )）小明同学通过实验探究“串联电路中电压与电阻的关系”，研究过程如图（a）、（b）和（c）所示，电路中电源电压保持不变。请仔细观察图中电路的连接及电压表的指针偏转情况，然后归纳得出初步结论。21-cnjy*com
( http: / / www.21cnjy.com )
①分析比较图中（a）、（b）或（a）、（c）可知： 。
②分析比较图中（b）、（c）可知 。
13．（2018 济宁模拟）如果想在如 ( http: / / www.21cnjy.com )图所示的电路中再接入一只灯泡，且与其它两灯互不干扰，则应安装在位置 （选填“1”、“2”或“3”）；要想直接测出通过灯泡L1的电流，则应在位置 （选填“1”、“2”或“3”）接入一支电流表。
( http: / / www.21cnjy.com )
14．（2017 淮安模拟）如图甲所示 ( http: / / www.21cnjy.com )，小明在探究“串联电路的电压特点”时，将两盏标有“2.5V，0.3A”的小灯泡串联起来，接到可调直流电源两端。
( http: / / www.21cnjy.com )
（1）请用笔画线代替导线，按如图甲所示的电路图连接实物。要求：电压表测量L1的电压，且导线不能交叉。
（2）小明在闭合开关后，发现电压表的指针 ( http: / / www.21cnjy.com )偏转如图丙所示，这是因为 ；上述问题纠正后，小明正确操作测出了L1的电压。在测L2两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？为什么？答： 。
（3）调节直流电源两端的电压，使两灯泡都正常发光（即灯泡两端的电压均为2.5V）．突然，原来正常发光的两盏灯同时熄灭。
①发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是 。
A．盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好
②为了检测故障，指导老师又提供了下列四种器材：
A．规格仍为“2.5V，0.3A”的灯泡 B．符合要求的电压表
C．符合要求的电流表 D．一根导线
从它们中间每次选择一种器材来检测故障，你认为不适用的有 （填器材前的字母代号），理由是 。
15．（2017 市南区校级二模）在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，灯泡R1标有“12V 9W”．将S1、S2和S3都闭合时，灯泡R1正常发光，电流表示数为1.0A．将S2和S3断开、S1闭合，把滑动变阻器的滑片P移至某位置，这时电流表示数为P在b端时的2倍，电压表示数为P在b端时的 ( http: / / www.21cnjy.com )倍．求：
（注：画出相应的等效电路图）
（1）灯泡的电阻R1= ？
（2）R2= ？
（3）当只闭合S1时，若电流表的量程为0～0.6A，电压表的量程为0～8V，为了使电路元件不损坏，变阻器允许的取值范围是多大？
( http: / / www.21cnjy.com )
参考答案
【品鉴考题经典】
例1【所涉考点】
1．【考点】H9：物体带电情况的判断．
【解答】解：已知A带负电，B排斥A，说明B与A带同种电荷，即B带负电；
C吸引B，说明C带正电或不带电；
D吸引C，如果C带正电，则D带负电或不带电；若C不带电，则D带正电或带负电。
【答案】D。
2．【考点】HU：串、并联电路的设计．
【解答】解：
A、由图知，开关断开时，灯与定值电阻串联，灯发光；开关闭合，电路中只有定值电阻连入电路中，灯泡被短路熄灭，故A符合题意；
B、由图知，开关断开时，灯与定值电阻串联，灯发光；开关闭合，电路中只有灯泡连入电路中，定值电阻被短路，所以灯仍发光，故B不合题意；
C、由图知，开关断开时，只有灯连入电路中，灯发光；开关闭合，灯与定值电阻并联，所以灯仍发光，故C不合题意；
D、由图知，开关断开时，只有定值电阻连入电路中，灯不发光；开关闭合，灯与定值电阻并联，灯发光，故D不合题意。
【答案】A。
3．【考点】II：电阻的串联；IJ：电阻的并联．
【解答】解：设AB以上部分的电阻为R2，
由题知，R1与R2并联后的总电阻R=6Ω，
即： ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
所以R2= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=12Ω，
把R1=12Ω换成R1′=6Ω后，R2的阻值不变，连接方式仍然为并联，
因为 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )，
所以R′= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=4Ω。
【答案】A。
4．【考点】HW：电流的测量．
【解答】解：（1）由图甲可知，指针反转，说明电流由负接线柱流入，即电流表的正负接线柱反接；
（2）由图丁可知，所选量程为0～0.6A，则最小分度为0.02A，则读数为0.54A。
（3）A、如果灯L1断路，电压表无示数，电流表示数为零。故A不符合题意。
B、如果灯L2短路，则电压表也会被短路，造成电压表示数为零，电流表示数变大。故B符合题意。
C、如果灯L1短路，则为L2的基本电路，电压表有示数且为电源电压，此时电路中只有灯L2，电阻变小，电流变大。故C不符合题意。
D、如果灯L1、L2都断路，则整个电路断路，电路中无电流，两表都无示数。故D不符合题意。
故选B。
【答案】（1）反接；（2）0.54A；（3）B。
5．【考点】IA：影响电阻大小的因素．
【解答】解：（1）由乙图可见，电压表选择的是 ( http: / / www.21cnjy.com )0～15V量程，对应的分度值是0.5V，指针指在5V后面第3个小格上，因此读数为5V+0.5V×3=6.5V，按照表格中数据的特点，写成6.50V。
（2）首先根据横纵坐标，找到对应的各点，然后用平滑的曲线连接起来，如下图所示：
( http: / / www.21cnjy.com )
（3）分析图象发现，①当x从600～ ( http: / / www.21cnjy.com )1000的过程和从1000～2000的过程中，两段图象的电压变化不同，这是由材料不同决定的，说明电阻与材料有关；21*cnjy*com
②分别研究x从600～1000的过程或从1000～2000的过程中发现，同一导体的电阻与长度有关。
【答案】（1）6.50；（2）如上图；（3）导体的电阻大小与导体的材料有关；导体的电阻大小与导体的长度有关。
【中考回顾答案】
1．【考点】H8：电荷间的相互作用规律．
【解答】解：甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，同种电荷相互排斥，两个小球都偏离线的竖直方向，故C符合题意。
【答案】C。
2．【考点】H7：摩擦起电的实质．
【解答】解：在毛皮和橡胶棒摩擦的过程中 ( http: / / www.21cnjy.com )，毛皮中的部分电子转移到橡胶棒上，所以毛皮因失去电子而带正电荷，而橡胶棒得到电子带等量的负电荷，即电子从毛皮转移到了橡胶棒。
【答案】A。
3．【考点】HS：电路的基本连接方式．
【解答】解：A、当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意；
B、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；
C、当闭合开关Sl、断开S2时，灯泡L1 ( http: / / www.21cnjy.com )亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；www-2-1-cnjy-com
D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意；
【答案】C。
4．【考点】HU：串、并联电路的设计．
【解答】解：
由题意知，闭合开关，L和R同时工作 ( http: / / www.21cnjy.com )；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。
即R与L并联，开关在干路上。
所以ACD不符合题意，B符合题意。
【答案】B。
5．【考点】HX：电流表的使用．
【解答】解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
【答案】D。
6．【考点】I3：电压表的使用；HX：电流表的使用．
【解答】解：两灯泡串联，电压表并联在两个灯泡的两端，即测量电源电压，由于电源电压是5V，所以电压表的示数是5V，故电压表选择大量程；
电路中的电流：I= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )≈0.4A；
故电压表的量程为0～15V，电流表的量程为0～0.6A。
【答案】B。
7．【考点】IA：影响电阻大小的因素；HD：电流的形成；HI：有持续电流的条件．
【解答】解：
A、导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故A错误；
B、只有电荷的定向移动才能形成电流，故B错误；
CD、电压使电荷发生定向移动，使电路中形成了电流，有电流则一定有电压，故C正确；D错误。
【答案】C。
8．【考点】IA：影响电阻大小的因素．
【解答】解：
当只把右端夹子向左移时，铅笔芯接入电 ( http: / / www.21cnjy.com )路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B正确。21*教*育*名*师
【答案】B。
9．【考点】I3：电压表的使用；HX：电流表的使用．
【解答】解：开关s2闭合前后，电压表测 ( http: / / www.21cnjy.com )量的对象发生了变化，电源电压一定，s2闭合前测的是电阻两端的电压，闭合后测的是电源电压，所以U1＜U2；
因为滑片发生了移动，即电阻发生了变化，故无法判断电流的大小；
【答案】D。
10．【考点】HQ：根据实物图画电路图．
【解答】解：A、两只灯泡串联，不合题意；
B、开关闭合后，灯泡L2被短路，不合题意；
C、两只灯泡并联，开关控制干路，符合题意；
D、两只灯泡并联，开关控制灯泡L2，不合题意；
【答案】C。
11．【考点】IA：影响电阻大小的因素．
【解答】解：一根粗细均匀的长为L的金属导线，其电阻为R，当把它均匀拉长到2L时，长度变为原来的2倍，同时横截面变为原来的 ( http: / / www.21cnjy.com )，这样使导线的电阻变为原来的4倍，为4R；
当把它对折后使其长度为 ( http: / / www.21cnjy.com )时，长度变为原来的 ( http: / / www.21cnjy.com )，同时横截面变为原来的2倍，这样使导线的电阻变为原来的 ( http: / / www.21cnjy.com )，为 ( http: / / www.21cnjy.com )R；21世纪教育网
粗细不变使其长度变为 ( http: / / www.21cnjy.com )，导线的电阻变为原来的 ( http: / / www.21cnjy.com )，为 ( http: / / www.21cnjy.com )R。
【答案】4R； ( http: / / www.21cnjy.com )R； ( http: / / www.21cnjy.com )R。
12．【考点】IH：欧姆定律的应用；I6：串联电路的电压规律；IA：影响电阻大小的因素．
【解答】解：（1）甲图中，变 ( http: / / www.21cnjy.com )阻器滑片以左电阻丝连入电路中，当变阻器滑片从如图所示位置往左滑一段距离的过程中，电阻变小，根据分压原理，变阻器分得的电压减小，由串联电路电压的规律，灯的电压增大，由图象知，通过灯的电流增大，根据P=UI，灯的功率增大，灯丝的温度升高，根据影响电阻大小的因素，灯丝的电阻变大；
（2）设图示位置时电路中的电流为I1（即通过灯的电流），往左滑一段距离后电路中的电流为I2（即通过灯电流），因此时灯的电压增大，通过灯的电流也增大，所以I1＜I2，所以 ( http: / / www.21cnjy.com )＜ ( http: / / www.21cnjy.com )（U为电源总电压），根据欧姆定律，即R总2＜R总1，滑片向左移动后电路的总电阻小于原来的电路总电阻，又因这个过程中小灯泡阻值增大为△R1，变阻器连入电路阻值减小为△R2，由电阻的串联规律可知：小灯泡阻值增大的值△R1小于变阻器连入电路中减小的值△R2，即△R1＜△R2。
【答案】变大；小于。
13．【考点】HL：导体和绝缘体的区别．
【解答】解：
小磁针的指向发生偏转，说明 ( http: / / www.21cnjy.com )电磁铁产生了磁性，由此可知电路中有了电流。电路的变化只是玻璃球由常温变成了红炽状态，玻璃在常温下是绝缘体，现在电路中有了电流，说明此时的玻璃变成了导体。
【答案】导体。
14．【考点】IA：影响电阻大小的因素．
【解答】解：
（1）因为电池电压为3V，所以电压表的量程 ( http: / / www.21cnjy.com )选择0～3V的量程，将电压表3V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱B连接，如下图所示：
( http: / / www.21cnjy.com )
（2）由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端；
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.4A；
则R= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=5Ω；
（4）由表格中数据知，电阻长度增大为原来的几 ( http: / / www.21cnjy.com )倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，当导体的材料和横截面积一定时，导体的长度越长，电阻越大；
（5）导体的电阻大小与导体的长度、横截面积、 ( http: / / www.21cnjy.com )材料有关，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫控制变量法；在探究电流与电压、电阻的关系时也运用了此方法。2·1·c·n·j·y
【答案】（1）如上图；（2）右；（3）5；（4）越大；（5）控制变量法；B。
15．【考点】I6：串联电路的电压规律．
【解答】解：（1）当S1闭合，S2、S3断开时，
( http: / / www.21cnjy.com )
两灯泡串联，电压表测L1两端的电压，所以U1=6V，
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，所以U2=3V，
电源的电压U=U1+U2=6V+2V=8V；
（2）当S1、S3闭合，S2断开时，
( http: / / www.21cnjy.com )
电路为L1的简单电路，电压表测电源的电压，所以此时电压表的示数为8V；
当S1、S3闭合，S2断开时，L2短路，故L2两端的电压为0；
【答案】（1）电源电压为8V；
（2）当S1、S3闭合，S2断开时，电压表的示数为8V；L2两端的电压为0。
【模拟预测】
1．【考点】H9：物体带电情况的判断．
【解答】解：已知A带负电，C和A互相排斥，根据同种电荷互相排斥，所以C带负电；
又因为A和B互相吸引，根据异种电荷互相吸引，所以B可能带正电；根据带电体吸引轻小物体的性质，B也可能不带电。所以B可能不带电，C带负电。
【答案】D。
2．【考点】H8：电荷间的相互作用规律．
【解答】解：将气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷，异种电荷相互吸引，所以气球和头发相互吸引，故B正确、ACD错误。
【答案】B。
3．【考点】HT：串联电路和并联电路的辨别．
【解答】解：A、S1﹑S2都断开时，灯L1、L3串联在电源上，故L1、L3亮。故A选项正确。
B、S1﹑S2都闭合时，S1闭合，对灯L1短路不能发光，L2、L3分别有电流通过，是并联，能发光。故B选项正确。
C、D、S1闭合时，灯L1短路不能发光，L2由于S2断开没有连入，只有L3连在电源上，能发光。故C选项错误，D选项正确。
【答案】C。
4．【考点】HS：电路的基本连接方式．
【解答】解：
A、若灯泡L2灯丝断了，则L1也不能发光。此选项错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L1亮度的变化。此选项错误；
C、若滑动变阻器接触不良，则整个电路断路，两灯都不亮。此选项错误；
D、若灯L2短路了，则L2不亮，L1照常发光。此选项正确。
【答案】D。
5．【考点】HX：电流表的使用．
【解答】解：开关闭合后，电流 ( http: / / www.21cnjy.com )从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
【答案】B。
6．【考点】I6：串联电路的电压规律．
【解答】解：因为电阻R1和R2串 ( http: / / www.21cnjy.com )联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为10V；电压表V2选的是0﹣3V的量程，分度值为0.02V，根据指针位置，电压表读数为2V；
根据串联电路的电压关系U1=U﹣U2=10V﹣2V=8V。
【答案】A。
7．【考点】I9：电阻；IA：影响电阻大小的因素．
【解答】解：A、导体电阻和导体两端的电压无关，当电压增大时，电阻不变，所以A是错误的；
B、导体电阻和通过导体的电流无关，当电流增大时，电阻不变，所以B是错误的；
C、导体不接入电路，电流和电压为零时，电阻不为零，所以C是错误的；
D、导体的电阻和其两端电压和通过的电流无关，所以D是正确的。
【答案】D。
8．【考点】II：电阻的串联；IJ：电阻的并联．
【解答】解：假设长方体铁块是由若干个以长方 ( http: / / www.21cnjy.com )体铁块厚度h为边长的正方体小铁块组成，则应长方体铁块的长为EF=n1h，长方体铁块的宽为AB=n2h，则此假设可知：长方体铁块一共是n1n2个小正方形铁块平放在水平面上组成的；设每个小正方形铁块的阻值为R，【21教育】
所以，沿AB方向接入电路时相当于n2个小正方形铁块先串联，然后由n2个这样的串联电阻又并联，所以n2个小正方形铁块串联后的总阻值为n2R，n1个阻值为n2R电阻并联后总阻值为RAB= ( http: / / www.21cnjy.com )；
沿CD方向接入电路时电阻是相当于n1n2个小正方形铁块并联，所以并联后总阻值为RCD= ( http: / / www.21cnjy.com )，
沿EF方向接入电路时相当于n1个小正方形铁块先串联，然后由n1个这样的串联电阻又并联，所以n1个小正方形铁块串联后的总阻值为n1R，n2个阻值为n1R电阻并联后总阻值为REF= ( http: / / www.21cnjy.com )；
根据n1＞n2，可判断：
RAB= ( http: / / www.21cnjy.com )＜1，RAB= ( http: / / www.21cnjy.com )＜ ( http: / / www.21cnjy.com )=REF，RCD= ( http: / / www.21cnjy.com )＞1；
所以沿EF方向接入电路时电阻最大；
【答案】C。
9．【考点】HE：电流的方向．
【解答】解：
AB、A带正电，B不带电，用一根带绝缘 ( http: / / www.21cnjy.com )柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子流向A，B因失去自由电子带正电；自由电子移动方向是从B到A．规定电流方向与正电荷定向移动的方向相同。所以电流从A到B。
得到的电流是短暂的，不能得到持续电流，故CD错。
【答案】B。
10．【考点】HQ：根据实物图画电路图．
【解答】解：A、两灯串联，不合题意；
B、开关闭合后一个灯泡被短路，不合题意；
C、电路连接从正极开始分支，一支经开关、灯泡回到负极，另一支经另一个灯泡回到负极，符合题意；
D、开关控制干路，题意是开关控制支路，不合题意。
【答案】C。
11．【考点】I6：串联电路的电压规律．
【解答】解：由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6V，
当S接2时，两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流；
由图乙可知，U1=2V，故灯泡L2两端的电压是：
U2=6V﹣2V=4V。
【答案】4；6。
12．【考点】I8：探究串、并联电路中的电压规律实验．
【解答】解：图a中电压表测电源（电阻）电压，图b中电压表测20欧姆电阻的电压，c中电压表测30欧姆电阻的电压：
（1）比较图（a）和图（b）或图（ ( http: / / www.21cnjy.com )a）和图（c）：是给原来的10欧姆电阻串联了一个20欧姆（或30欧姆）的电阻，由图知，电压表示数均变小；故结论是：当在电路中串联一个电阻后，该电阻具有分压作用；
（2）图（b）和图（c）比较，图 ( http: / / www.21cnjy.com )（c）中串联的电阻大，即串联的电阻越大，电压表示数越大，故得出的结论是：串联电路中，其中一个电阻不变时，另一电阻阻值越大，它两端分得的电压越多。
【答案】（1）当在电路中串联一个电阻后，该电阻具有分压作用；
（2）串联电路中，其中一个电阻不变时，另一电阻阻值越大，它两端分得的电压越多。
13．【考点】HS：电路的基本连接方式．
【解答】解：已知想在如图所示的电路中再接入一只灯泡，且与其它两灯互不干扰，若安装在位置1在干路上，与其它两灯干扰，
若安装在位置3都与灯L2串联，有干扰，故只有安装在位置2与其它两灯互不干扰；
读图可知，两灯泡并联，要想测量灯泡L1的电流，应将电流表与灯泡L1串联在一起，故应选择3位置。
【答案】2；3。
14．【考点】I8：探究串、并联电路中的电压规律实验．
【解答】解：（1）从正极开始连接，经过开关、L2、L1回到负极，电压表并联在L1两端。如图：
( http: / / www.21cnjy.com )
（2）电压表指针偏转太小，说明选择了大量程，即选择0～15V的量程，应改接小量程；
当电压表B点不动，只断开A点，并改接到 ( http: / / www.21cnjy.com )C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（3）①把两盏灯串联起来接入电路中 ( http: / / www.21cnjy.com )，若其中一盏灯断路后，另一个灯泡也不发光；若其中一盏灯泡短路后，另一盏灯泡仍然发光，并且更亮，故原来正常发光的两盏灯同时熄灭的原因是其中一盏灯断路；
②当检查电路故障时，不能断开电路，因 ( http: / / www.21cnjy.com )此只能把检验器材并联在电路里；电流表和导线的电阻很小，它并联在用电器两端时，会造成该用电器短路，电路中的电流过大而烧坏另一盏灯。
【答案】（1）如图所示；（2）选择0～ ( http: / / www.21cnjy.com )15V的量程；不能，改接后电压表正负接线柱接反；（3）①A；②CD；用它们检测电路故障容易烧坏另一个灯泡。
15．【考点】IH：欧姆定律的应用．
【解答】解：（1）由题知，小灯泡的阻值保持不变，灯泡R1标有“12V 9W”，
由P= ( http: / / www.21cnjy.com )可得灯泡的电阻：
R1= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=16Ω．
（2）当开关S1、S2、S3都闭合时，R2与灯泡R1并联，电流表A测干路电流，等效电路图如下：
( http: / / www.21cnjy.com )
此时灯泡R1正常发光，因并联电路中各支路两端的电压相等，且灯泡正常发光时的电压和额定电压相等，
所以，电源电压：U=U额=12V；
根据P=UI可得，灯泡正常发光时的电流：
I额= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=0.75A，
并联电路中，干路电流等于各支路电流之和，
则通过定值电阻R2的电流：I2=I﹣I额=1A﹣0.75A=0.25A；
由欧姆定律可得，定值电阻R2的阻值：
R2= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=48Ω；
（3）将S2和S3断开、S1闭合，小灯泡与滑动变阻器串联，
设滑片P在b端时，电流表示数为Ib，电压表示数为U3，
根据题意可得，滑片在某位置时，电流表示数为2Ib，电压表示数为 ( http: / / www.21cnjy.com )U3，
滑片P分别在b端、某位置时的等效电路图如下：
( http: / / www.21cnjy.com )
滑片P在b端时，由欧姆定律可得，电压表的示数：U3=IbR3 ﹣﹣﹣﹣﹣﹣﹣①
滑片P在某位置时，由欧姆定律可得，电压表的示数： ( http: / / www.21cnjy.com )U3=2IbR3′﹣﹣﹣﹣﹣﹣﹣﹣②
①式÷②式可得R3=4R3′，即R3′= ( http: / / www.21cnjy.com )R3 ﹣﹣﹣﹣﹣﹣﹣③
因电源电压不变，
则根据电阻的串联和欧姆定律可得：U=Ib（R1+R3）=2Ib（R1+R3′）﹣﹣﹣﹣﹣﹣④
把R1=16Ω和③式代入④式可得：Ib（16Ω+R3）=2Ib（16Ω+ ( http: / / www.21cnjy.com )R3），
化简解得滑动变阻器的最大阻值：R3=32Ω；
串联电路电流处处相等，因灯泡的额定电流为0.75A，电流表的量程为0﹣0.6A，
所以，为了使电路元件不损坏，电路中的最大电流为0.6A，此时变阻器接入电路的阻值最小，
由欧姆定律可得，电路的最小总电阻：R总小= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=20Ω，
则变阻器接入电路的最小阻值：R3小=R总小﹣R1=20Ω﹣16Ω=4Ω；
当变阻器接入电路的阻值最大为32Ω时，由电阻的串联和欧姆定律可得，此时电路中的电流：
I′= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=0.25A，
此时电压表的示数（即变阻器两端的电压）：
U3=I′R3=0.25A×32Ω=8V，没有超过电压表的量程，
所以，变阻器允许接入电路的最大阻值为32Ω，
综上所述，变阻器允许的取值范围为4Ω～32Ω．
【答案】（1）16Ω；
（2）48Ω；
（3）变阻器允许的取值范围为4Ω～32Ω．
( http: / / www.21cnjy.com )
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
第11讲 电与电路 电流 电压 电阻
( http: / / www.21cnjy.com )
▲1．电荷与电路
①知道摩擦起电现象 ②描述电荷间的相互作用
③识别电路的主要元件和元件符号 ④知道电路的基本组成
⑤辨认通路、开路和短路 ⑥会连接简单的串联电路和并联电路
⑦能根据具体要求绘制简单的电路图
▲2．电流、电流表
①描述电流的概念 ②知道电流的单位
③识别电流表 ④正确使用电流表测量电路中的电流
⑤使用试触法选择合适的量程
▲3．电压、电压表
①描述电压的概念 ②知道电压的单位
③识别电压表 ④正确使用电压表测量电路中的电压
▲4．电阻
①描述电阻的概念 ②知道电阻的单位
③说出决定电阻大小的因素(长度、横截面、材料、温度)
④描述电阻大小跟长度、横截面的定性关系 ⑤知道滑动变阻器改变电路中电阻的原因
⑥使用滑动变阻器改变电路中电阻
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
1．（2013 蚌埠校级自主招生）有四个轻小球A、B、C、D，已知A带负电，B排斥A，C吸引B，D吸引C，则D球（ ）21cnjy.com
A．一定带负电 B．一定不带正电 C．一定不带电 D．带电或不带电都有可能
2．（2017 赫山区校级自主招生）如图所示电路中，闭合开关后小灯泡熄灭的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
3．（2016 包河区校级自主招生）如图 ( http: / / www.21cnjy.com )所示的电路是由12个不同的电阻组成的，已知R1=12 ，其余电阻值未知，测得AB间总阻值为6 ．现将R1换成6 的电阻，则AB间总阻值变为（ ）
( http: / / www.21cnjy.com )
A．4 B．6 C．12 D．24
4．甲、乙、丙、丁四位同学在做“用电流表测 ( http: / / www.21cnjy.com )电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题；丁同学正确使用电流表，请写出他测量电流的大小。把它们分别写在下面的横线上。【21·世纪·教育·网】
( http: / / www.21cnjy.com )
（1）甲的问题：电流表的正负接线柱在接线时 ；
（2）丁在某次实验时，测量的电流表示数为： 。
（3）小王同学在用电流表测电流和电压表测电 ( http: / / www.21cnjy.com )压的实验中，两只灯泡均发光，两电表均有示数。一段时间后，发现电压表示数为零，电流表示数增大，造成这种情况的原因可能是 。
A．灯L1断路 B．灯L2短路 C．灯L1短路 D．灯L1、L2都断路。
5．（2014 绍兴）在“ ( http: / / www.21cnjy.com )探究影响导体电阻大小因素”的实验中，取两根材料不同、横截面积相同的金属丝a、b，连接成如图甲的实验电路，O、M分别是金属丝a、b的端点，P是金属丝上可移动的接触点。在实验过程中，电流表示数始终为I=1.25A．电压表示数U随OP间距离x的变化如表：
x/mm 600 700 800 900 1000 1200 1400 1600 1800 2000
U/A 4.50 5.00 5.50 6.00 6.75 7.00 7.25 7.50 7.75
（1）当OP=1000mm时，电压表的示数如图乙，请在表格处填上此时的U值。
（2）请在图丙的坐标中绘出电压表示数U随x变化的图线。
（3）实验可得到的结论是：① ；② 。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
1．（2017 大连）用两根绝缘细线， ( http: / / www.21cnjy.com )分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（ ）【21cnj*y.co*m】
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
2．（2017 株洲）摩擦起电不是 ( http: / / www.21cnjy.com )创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于（ ）www.21-cn-jy.com
A．电子从毛皮转移到了橡胶棒 B．电子从橡胶棒转移到了毛皮
C．质子从毛皮转移到了橡胶棒 D．质子从橡胶棒转移到了毛皮
3．（2017 德州）小明把台灯的 ( http: / / www.21cnjy.com )插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光。下列设计的电路图中符合要求的是（ ）【21教育名师】
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
4．（2017 温州）某电热水壶正常状态下， ( http: / / www.21cnjy.com )闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
5．（2017 怀化）图中，能直接测量通过灯L1电流的电路是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com )D． ( http: / / www.21cnjy.com )
6．（2017 邵阳）如图所示电路，电源电压为 5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0～0.6A）、电压表（0～3V） B．电流表（0～0.6A）、电压表（0～15V）
C．电流表（0～3A）、电压表（0～3V） D．电流表（0～3A）、电压表（0～15V）
( http: / / www.21cnjy.com )
7．（2017 兰州）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．电荷移动就能形成电流
C．电路中有电流时它两端一定有电压
D．电压的作用是电路中产生自由电荷
8．（2017 广西）如图 ( http: / / www.21cnjy.com )所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是（ ）
A．材料 B．长度 C．温度 D．横截面面积
( http: / / www.21cnjy.com )
9．（2011 遂宁）如 ( http: / / www.21cnjy.com )图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（ ）
A．I1＞I2，U1＞U2 B．I1＞I2，U1大于、小于或等于U2都有可能
C．U1＜U2，I1=I2 D．U1＜U2，I1大于、小于或等于I2都有可能
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第9题 第10题
10．（2011 益阳）图所示电路与的实物图相符的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
11．（2011 黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为 ，当把它对折后使其长度为 ( http: / / www.21cnjy.com )时，电阻为 ，粗细不变使其长度变为 ( http: / / www.21cnjy.com )，则电阻为 。21教育网
12．（2017秋 亭湖区校级期末）如 ( http: / / www.21cnjy.com )图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往左滑一段距离的过程中，小灯泡的电阻将 （选填“变大”、“变小”或“不变”），这过程中小灯泡阻值的变化量大小为△R1，变阻器连入电路阻值的变化量大小为△R2，则这两个量的大小关系是：△R1 △R2（选填“大于”、“小于”或“等于”）。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第12题 第13题
13．（2017秋 大余县期末）在如图 ( http: / / www.21cnjy.com )所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态。当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转，根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了 （选填“导体”或“绝缘体”）。
14．（2016 雅安）某实验小组 ( http: / / www.21cnjy.com )探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
( http: / / www.21cnjy.com )
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端。
（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R= Ω。
（4）实验中移动金属夹P，分别测得AP段 ( http: / / www.21cnjy.com )的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻
（选填“越大”或“越小”）．。
L/cm 15 30 45 60 75
R/Ω 2.5 5 7.5 10 12.5
（5）在实验中，探究金属丝电阻大小与 ( http: / / www.21cnjy.com )长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫： 。在下列两个电学实验中，应用此方法的是： （选填字母）21·cn·jy·com
A．用伏安法测电阻 B．探究电流与电压、电阻的关系。
15．（2017秋 衡阳县期中）如图所 ( http: / / www.21cnjy.com )示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为2V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？L2两端的电压是多少？
( http: / / www.21cnjy.com )
1．（2018 兰州模拟）A，B，C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定带正电，C带负电 B．B可能带正电，C带正电
C．B一定不带电，C带正电 D．B可能不带电，C带负电
2．（2017 农安县校级一模）如图所示，将气球在头发上摩擦后小女孩的头发会飘起来。下列说法正确的是（ ）2-1-c-n-j-y
A．气球和头发相互吸引，是因为分子间有引力的缘故
B．气球和头发带异种电荷而相互吸引
C．气球和头发带同种电荷而相互吸引
D．气球吸引头发而头发不吸引气球
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第2题 第3题
3．（2018 东莞市校级一模）如图所示电路中，下列关于灯炮L1﹑L2、L3连接说法中不正确是（ ）
A．S1﹑S2都断开，L1﹑L3串联 B．S1﹑S2都闭合，L2﹑L3并联
C．S2断开，S1闭合，L1﹑L3串联 D．S2断开，S1闭合，只有L3能发光
4．（2018 南陵县一模）如 ( http: / / www.21cnjy.com )图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节电阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是（ ）
A．灯泡L2的灯丝断了 B．滑动变阻器短路了
C．滑动变阻器接触不良 D．灯泡L2短路了
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第4题 第5题
5．（2018 南岗区模拟）如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流 D．以上三种都有可能
6．（2018 长沙模拟）图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）21·世纪*教育网
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
( http: / / www.21cnjy.com )
7．（2018 河南模拟）关于导体的电阻，下列说法正确的是（ ）
A．导体两端的电压增大，其电阻一定增大 B．导体中的电流增大，其电阻一定减小
C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关
8．（2013 昆山市一模）有一块厚薄 ( http: / / www.21cnjy.com )均匀的长方体铁块，如图所示EF比AB长，上、下表面积比侧面积大，分别沿图中所示的不同方向接入电路，则（ ）
A．沿AB方向接入电路时电阻最大 B．沿CD方向接入电路时电阻最大
C．沿EF方向接入电路时电阻最大 D．沿各个方向接入电路时的电阻一样大
( http: / / www.21cnjy.com )
9．（2018 泸县校级一模）两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第9题 第10题
10．（2018 临沂模拟）在如图所示的四个电路中，与实物图对应的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
11．（2018 定远县一模）如图甲所示， ( http: / / www.21cnjy.com )当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 V，电源电压是 V。
( http: / / www.21cnjy.com )
12．（2018 金山区一模 ( http: / / www.21cnjy.com )）小明同学通过实验探究“串联电路中电压与电阻的关系”，研究过程如图（a）、（b）和（c）所示，电路中电源电压保持不变。请仔细观察图中电路的连接及电压表的指针偏转情况，然后归纳得出初步结论。21-cnjy*com
( http: / / www.21cnjy.com )
①分析比较图中（a）、（b）或（a）、（c）可知： 。
②分析比较图中（b）、（c）可知 。
13．（2018 济宁模拟）如果想在如 ( http: / / www.21cnjy.com )图所示的电路中再接入一只灯泡，且与其它两灯互不干扰，则应安装在位置 （选填“1”、“2”或“3”）；要想直接测出通过灯泡L1的电流，则应在位置 （选填“1”、“2”或“3”）接入一支电流表。
( http: / / www.21cnjy.com )
14．（2017 淮安模拟）如图甲所示 ( http: / / www.21cnjy.com )，小明在探究“串联电路的电压特点”时，将两盏标有“2.5V，0.3A”的小灯泡串联起来，接到可调直流电源两端。
( http: / / www.21cnjy.com )
（1）请用笔画线代替导线，按如图甲所示的电路图连接实物。要求：电压表测量L1的电压，且导线不能交叉。
（2）小明在闭合开关后，发现电压表的指针 ( http: / / www.21cnjy.com )偏转如图丙所示，这是因为 ；上述问题纠正后，小明正确操作测出了L1的电压。在测L2两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？为什么？答： 。
（3）调节直流电源两端的电压，使两灯泡都正常发光（即灯泡两端的电压均为2.5V）．突然，原来正常发光的两盏灯同时熄灭。
①发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是 。
A．盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好
②为了检测故障，指导老师又提供了下列四种器材：
A．规格仍为“2.5V，0.3A”的灯泡 B．符合要求的电压表
C．符合要求的电流表 D．一根导线
从它们中间每次选择一种器材来检测故障，你认为不适用的有 （填器材前的字母代号），理由是 。
15．（2017 市南区校级二模）在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，灯泡R1标有“12V 9W”．将S1、S2和S3都闭合时，灯泡R1正常发光，电流表示数为1.0A．将S2和S3断开、S1闭合，把滑动变阻器的滑片P移至某位置，这时电流表示数为P在b端时的2倍，电压表示数为P在b端时的 ( http: / / www.21cnjy.com )倍．求：
（注：画出相应的等效电路图）
（1）灯泡的电阻R1= ？
（2）R2= ？
（3）当只闭合S1时，若电流表的量程为0～0.6A，电压表的量程为0～8V，为了使电路元件不损坏，变阻器允许的取值范围是多大？
( http: / / www.21cnjy.com )
参考答案
【品鉴考题经典】
例1【所涉考点】
1．【考点】H9：物体带电情况的判断．
【解答】解：已知A带负电，B排斥A，说明B与A带同种电荷，即B带负电；
C吸引B，说明C带正电或不带电；
D吸引C，如果C带正电，则D带负电或不带电；若C不带电，则D带正电或带负电。
【答案】D。
2．【考点】HU：串、并联电路的设计．
【解答】解：
A、由图知，开关断开时，灯与定值电阻串联，灯发光；开关闭合，电路中只有定值电阻连入电路中，灯泡被短路熄灭，故A符合题意；
B、由图知，开关断开时，灯与定值电阻串联，灯发光；开关闭合，电路中只有灯泡连入电路中，定值电阻被短路，所以灯仍发光，故B不合题意；
C、由图知，开关断开时，只有灯连入电路中，灯发光；开关闭合，灯与定值电阻并联，所以灯仍发光，故C不合题意；
D、由图知，开关断开时，只有定值电阻连入电路中，灯不发光；开关闭合，灯与定值电阻并联，灯发光，故D不合题意。
【答案】A。
3．【考点】II：电阻的串联；IJ：电阻的并联．
【解答】解：设AB以上部分的电阻为R2，
由题知，R1与R2并联后的总电阻R=6Ω，
即： ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
所以R2= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=12Ω，
把R1=12Ω换成R1′=6Ω后，R2的阻值不变，连接方式仍然为并联，
因为 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )，
所以R′= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=4Ω。
【答案】A。
4．【考点】HW：电流的测量．
【解答】解：（1）由图甲可知，指针反转，说明电流由负接线柱流入，即电流表的正负接线柱反接；
（2）由图丁可知，所选量程为0～0.6A，则最小分度为0.02A，则读数为0.54A。
（3）A、如果灯L1断路，电压表无示数，电流表示数为零。故A不符合题意。
B、如果灯L2短路，则电压表也会被短路，造成电压表示数为零，电流表示数变大。故B符合题意。
C、如果灯L1短路，则为L2的基本电路，电压表有示数且为电源电压，此时电路中只有灯L2，电阻变小，电流变大。故C不符合题意。
D、如果灯L1、L2都断路，则整个电路断路，电路中无电流，两表都无示数。故D不符合题意。
故选B。
【答案】（1）反接；（2）0.54A；（3）B。
5．【考点】IA：影响电阻大小的因素．
【解答】解：（1）由乙图可见，电压表选择的是 ( http: / / www.21cnjy.com )0～15V量程，对应的分度值是0.5V，指针指在5V后面第3个小格上，因此读数为5V+0.5V×3=6.5V，按照表格中数据的特点，写成6.50V。
（2）首先根据横纵坐标，找到对应的各点，然后用平滑的曲线连接起来，如下图所示：
( http: / / www.21cnjy.com )
（3）分析图象发现，①当x从600～ ( http: / / www.21cnjy.com )1000的过程和从1000～2000的过程中，两段图象的电压变化不同，这是由材料不同决定的，说明电阻与材料有关；21*cnjy*com
②分别研究x从600～1000的过程或从1000～2000的过程中发现，同一导体的电阻与长度有关。
【答案】（1）6.50；（2）如上图；（3）导体的电阻大小与导体的材料有关；导体的电阻大小与导体的长度有关。
【中考回顾答案】
1．【考点】H8：电荷间的相互作用规律．
【解答】解：甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，同种电荷相互排斥，两个小球都偏离线的竖直方向，故C符合题意。
【答案】C。
2．【考点】H7：摩擦起电的实质．
【解答】解：在毛皮和橡胶棒摩擦的过程中 ( http: / / www.21cnjy.com )，毛皮中的部分电子转移到橡胶棒上，所以毛皮因失去电子而带正电荷，而橡胶棒得到电子带等量的负电荷，即电子从毛皮转移到了橡胶棒。
【答案】A。
3．【考点】HS：电路的基本连接方式．
【解答】解：A、当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意；
B、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；
C、当闭合开关Sl、断开S2时，灯泡L1 ( http: / / www.21cnjy.com )亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；www-2-1-cnjy-com
D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意；
【答案】C。
4．【考点】HU：串、并联电路的设计．
【解答】解：
由题意知，闭合开关，L和R同时工作 ( http: / / www.21cnjy.com )；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。
即R与L并联，开关在干路上。
所以ACD不符合题意，B符合题意。
【答案】B。
5．【考点】HX：电流表的使用．
【解答】解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
【答案】D。
6．【考点】I3：电压表的使用；HX：电流表的使用．
【解答】解：两灯泡串联，电压表并联在两个灯泡的两端，即测量电源电压，由于电源电压是5V，所以电压表的示数是5V，故电压表选择大量程；
电路中的电流：I= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )≈0.4A；
故电压表的量程为0～15V，电流表的量程为0～0.6A。
【答案】B。
7．【考点】IA：影响电阻大小的因素；HD：电流的形成；HI：有持续电流的条件．
【解答】解：
A、导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故A错误；
B、只有电荷的定向移动才能形成电流，故B错误；
CD、电压使电荷发生定向移动，使电路中形成了电流，有电流则一定有电压，故C正确；D错误。
【答案】C。
8．【考点】IA：影响电阻大小的因素．
【解答】解：
当只把右端夹子向左移时，铅笔芯接入电 ( http: / / www.21cnjy.com )路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B正确。21*教*育*名*师
【答案】B。
9．【考点】I3：电压表的使用；HX：电流表的使用．
【解答】解：开关s2闭合前后，电压表测 ( http: / / www.21cnjy.com )量的对象发生了变化，电源电压一定，s2闭合前测的是电阻两端的电压，闭合后测的是电源电压，所以U1＜U2；
因为滑片发生了移动，即电阻发生了变化，故无法判断电流的大小；
【答案】D。
10．【考点】HQ：根据实物图画电路图．
【解答】解：A、两只灯泡串联，不合题意；
B、开关闭合后，灯泡L2被短路，不合题意；
C、两只灯泡并联，开关控制干路，符合题意；
D、两只灯泡并联，开关控制灯泡L2，不合题意；
【答案】C。
11．【考点】IA：影响电阻大小的因素．
【解答】解：一根粗细均匀的长为L的金属导线，其电阻为R，当把它均匀拉长到2L时，长度变为原来的2倍，同时横截面变为原来的 ( http: / / www.21cnjy.com )，这样使导线的电阻变为原来的4倍，为4R；
当把它对折后使其长度为 ( http: / / www.21cnjy.com )时，长度变为原来的 ( http: / / www.21cnjy.com )，同时横截面变为原来的2倍，这样使导线的电阻变为原来的 ( http: / / www.21cnjy.com )，为 ( http: / / www.21cnjy.com )R；21世纪教育网
粗细不变使其长度变为 ( http: / / www.21cnjy.com )，导线的电阻变为原来的 ( http: / / www.21cnjy.com )，为 ( http: / / www.21cnjy.com )R。
【答案】4R； ( http: / / www.21cnjy.com )R； ( http: / / www.21cnjy.com )R。
12．【考点】IH：欧姆定律的应用；I6：串联电路的电压规律；IA：影响电阻大小的因素．
【解答】解：（1）甲图中，变 ( http: / / www.21cnjy.com )阻器滑片以左电阻丝连入电路中，当变阻器滑片从如图所示位置往左滑一段距离的过程中，电阻变小，根据分压原理，变阻器分得的电压减小，由串联电路电压的规律，灯的电压增大，由图象知，通过灯的电流增大，根据P=UI，灯的功率增大，灯丝的温度升高，根据影响电阻大小的因素，灯丝的电阻变大；
（2）设图示位置时电路中的电流为I1（即通过灯的电流），往左滑一段距离后电路中的电流为I2（即通过灯电流），因此时灯的电压增大，通过灯的电流也增大，所以I1＜I2，所以 ( http: / / www.21cnjy.com )＜ ( http: / / www.21cnjy.com )（U为电源总电压），根据欧姆定律，即R总2＜R总1，滑片向左移动后电路的总电阻小于原来的电路总电阻，又因这个过程中小灯泡阻值增大为△R1，变阻器连入电路阻值减小为△R2，由电阻的串联规律可知：小灯泡阻值增大的值△R1小于变阻器连入电路中减小的值△R2，即△R1＜△R2。
【答案】变大；小于。
13．【考点】HL：导体和绝缘体的区别．
【解答】解：
小磁针的指向发生偏转，说明 ( http: / / www.21cnjy.com )电磁铁产生了磁性，由此可知电路中有了电流。电路的变化只是玻璃球由常温变成了红炽状态，玻璃在常温下是绝缘体，现在电路中有了电流，说明此时的玻璃变成了导体。
【答案】导体。
14．【考点】IA：影响电阻大小的因素．
【解答】解：
（1）因为电池电压为3V，所以电压表的量程 ( http: / / www.21cnjy.com )选择0～3V的量程，将电压表3V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱B连接，如下图所示：
( http: / / www.21cnjy.com )
（2）由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端；
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.4A；
则R= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=5Ω；
（4）由表格中数据知，电阻长度增大为原来的几 ( http: / / www.21cnjy.com )倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，当导体的材料和横截面积一定时，导体的长度越长，电阻越大；
（5）导体的电阻大小与导体的长度、横截面积、 ( http: / / www.21cnjy.com )材料有关，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫控制变量法；在探究电流与电压、电阻的关系时也运用了此方法。2·1·c·n·j·y
【答案】（1）如上图；（2）右；（3）5；（4）越大；（5）控制变量法；B。
15．【考点】I6：串联电路的电压规律．
【解答】解：（1）当S1闭合，S2、S3断开时，
( http: / / www.21cnjy.com )
两灯泡串联，电压表测L1两端的电压，所以U1=6V，
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，所以U2=3V，
电源的电压U=U1+U2=6V+2V=8V；
（2）当S1、S3闭合，S2断开时，
( http: / / www.21cnjy.com )
电路为L1的简单电路，电压表测电源的电压，所以此时电压表的示数为8V；
当S1、S3闭合，S2断开时，L2短路，故L2两端的电压为0；
【答案】（1）电源电压为8V；
（2）当S1、S3闭合，S2断开时，电压表的示数为8V；L2两端的电压为0。
【模拟预测】
1．【考点】H9：物体带电情况的判断．
【解答】解：已知A带负电，C和A互相排斥，根据同种电荷互相排斥，所以C带负电；
又因为A和B互相吸引，根据异种电荷互相吸引，所以B可能带正电；根据带电体吸引轻小物体的性质，B也可能不带电。所以B可能不带电，C带负电。
【答案】D。
2．【考点】H8：电荷间的相互作用规律．
【解答】解：将气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷，异种电荷相互吸引，所以气球和头发相互吸引，故B正确、ACD错误。
【答案】B。
3．【考点】HT：串联电路和并联电路的辨别．
【解答】解：A、S1﹑S2都断开时，灯L1、L3串联在电源上，故L1、L3亮。故A选项正确。
B、S1﹑S2都闭合时，S1闭合，对灯L1短路不能发光，L2、L3分别有电流通过，是并联，能发光。故B选项正确。
C、D、S1闭合时，灯L1短路不能发光，L2由于S2断开没有连入，只有L3连在电源上，能发光。故C选项错误，D选项正确。
【答案】C。
4．【考点】HS：电路的基本连接方式．
【解答】解：
A、若灯泡L2灯丝断了，则L1也不能发光。此选项错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L1亮度的变化。此选项错误；
C、若滑动变阻器接触不良，则整个电路断路，两灯都不亮。此选项错误；
D、若灯L2短路了，则L2不亮，L1照常发光。此选项正确。
【答案】D。
5．【考点】HX：电流表的使用．
【解答】解：开关闭合后，电流 ( http: / / www.21cnjy.com )从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
【答案】B。
6．【考点】I6：串联电路的电压规律．
【解答】解：因为电阻R1和R2串 ( http: / / www.21cnjy.com )联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为10V；电压表V2选的是0﹣3V的量程，分度值为0.02V，根据指针位置，电压表读数为2V；
根据串联电路的电压关系U1=U﹣U2=10V﹣2V=8V。
【答案】A。
7．【考点】I9：电阻；IA：影响电阻大小的因素．
【解答】解：A、导体电阻和导体两端的电压无关，当电压增大时，电阻不变，所以A是错误的；
B、导体电阻和通过导体的电流无关，当电流增大时，电阻不变，所以B是错误的；
C、导体不接入电路，电流和电压为零时，电阻不为零，所以C是错误的；
D、导体的电阻和其两端电压和通过的电流无关，所以D是正确的。
【答案】D。
8．【考点】II：电阻的串联；IJ：电阻的并联．
【解答】解：假设长方体铁块是由若干个以长方 ( http: / / www.21cnjy.com )体铁块厚度h为边长的正方体小铁块组成，则应长方体铁块的长为EF=n1h，长方体铁块的宽为AB=n2h，则此假设可知：长方体铁块一共是n1n2个小正方形铁块平放在水平面上组成的；设每个小正方形铁块的阻值为R，【21教育】
所以，沿AB方向接入电路时相当于n2个小正方形铁块先串联，然后由n2个这样的串联电阻又并联，所以n2个小正方形铁块串联后的总阻值为n2R，n1个阻值为n2R电阻并联后总阻值为RAB= ( http: / / www.21cnjy.com )；
沿CD方向接入电路时电阻是相当于n1n2个小正方形铁块并联，所以并联后总阻值为RCD= ( http: / / www.21cnjy.com )，
沿EF方向接入电路时相当于n1个小正方形铁块先串联，然后由n1个这样的串联电阻又并联，所以n1个小正方形铁块串联后的总阻值为n1R，n2个阻值为n1R电阻并联后总阻值为REF= ( http: / / www.21cnjy.com )；
根据n1＞n2，可判断：
RAB= ( http: / / www.21cnjy.com )＜1，RAB= ( http: / / www.21cnjy.com )＜ ( http: / / www.21cnjy.com )=REF，RCD= ( http: / / www.21cnjy.com )＞1；
所以沿EF方向接入电路时电阻最大；
【答案】C。
9．【考点】HE：电流的方向．
【解答】解：
AB、A带正电，B不带电，用一根带绝缘 ( http: / / www.21cnjy.com )柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子流向A，B因失去自由电子带正电；自由电子移动方向是从B到A．规定电流方向与正电荷定向移动的方向相同。所以电流从A到B。
得到的电流是短暂的，不能得到持续电流，故CD错。
【答案】B。
10．【考点】HQ：根据实物图画电路图．
【解答】解：A、两灯串联，不合题意；
B、开关闭合后一个灯泡被短路，不合题意；
C、电路连接从正极开始分支，一支经开关、灯泡回到负极，另一支经另一个灯泡回到负极，符合题意；
D、开关控制干路，题意是开关控制支路，不合题意。
【答案】C。
11．【考点】I6：串联电路的电压规律．
【解答】解：由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6V，
当S接2时，两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流；
由图乙可知，U1=2V，故灯泡L2两端的电压是：
U2=6V﹣2V=4V。
【答案】4；6。
12．【考点】I8：探究串、并联电路中的电压规律实验．
【解答】解：图a中电压表测电源（电阻）电压，图b中电压表测20欧姆电阻的电压，c中电压表测30欧姆电阻的电压：
（1）比较图（a）和图（b）或图（ ( http: / / www.21cnjy.com )a）和图（c）：是给原来的10欧姆电阻串联了一个20欧姆（或30欧姆）的电阻，由图知，电压表示数均变小；故结论是：当在电路中串联一个电阻后，该电阻具有分压作用；
（2）图（b）和图（c）比较，图 ( http: / / www.21cnjy.com )（c）中串联的电阻大，即串联的电阻越大，电压表示数越大，故得出的结论是：串联电路中，其中一个电阻不变时，另一电阻阻值越大，它两端分得的电压越多。
【答案】（1）当在电路中串联一个电阻后，该电阻具有分压作用；
（2）串联电路中，其中一个电阻不变时，另一电阻阻值越大，它两端分得的电压越多。
13．【考点】HS：电路的基本连接方式．
【解答】解：已知想在如图所示的电路中再接入一只灯泡，且与其它两灯互不干扰，若安装在位置1在干路上，与其它两灯干扰，
若安装在位置3都与灯L2串联，有干扰，故只有安装在位置2与其它两灯互不干扰；
读图可知，两灯泡并联，要想测量灯泡L1的电流，应将电流表与灯泡L1串联在一起，故应选择3位置。
【答案】2；3。
14．【考点】I8：探究串、并联电路中的电压规律实验．
【解答】解：（1）从正极开始连接，经过开关、L2、L1回到负极，电压表并联在L1两端。如图：
( http: / / www.21cnjy.com )
（2）电压表指针偏转太小，说明选择了大量程，即选择0～15V的量程，应改接小量程；
当电压表B点不动，只断开A点，并改接到 ( http: / / www.21cnjy.com )C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（3）①把两盏灯串联起来接入电路中 ( http: / / www.21cnjy.com )，若其中一盏灯断路后，另一个灯泡也不发光；若其中一盏灯泡短路后，另一盏灯泡仍然发光，并且更亮，故原来正常发光的两盏灯同时熄灭的原因是其中一盏灯断路；
②当检查电路故障时，不能断开电路，因 ( http: / / www.21cnjy.com )此只能把检验器材并联在电路里；电流表和导线的电阻很小，它并联在用电器两端时，会造成该用电器短路，电路中的电流过大而烧坏另一盏灯。
【答案】（1）如图所示；（2）选择0～ ( http: / / www.21cnjy.com )15V的量程；不能，改接后电压表正负接线柱接反；（3）①A；②CD；用它们检测电路故障容易烧坏另一个灯泡。
15．【考点】IH：欧姆定律的应用．
【解答】解：（1）由题知，小灯泡的阻值保持不变，灯泡R1标有“12V 9W”，
由P= ( http: / / www.21cnjy.com )可得灯泡的电阻：
R1= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=16Ω．
（2）当开关S1、S2、S3都闭合时，R2与灯泡R1并联，电流表A测干路电流，等效电路图如下：
( http: / / www.21cnjy.com )
此时灯泡R1正常发光，因并联电路中各支路两端的电压相等，且灯泡正常发光时的电压和额定电压相等，
所以，电源电压：U=U额=12V；
根据P=UI可得，灯泡正常发光时的电流：
I额= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=0.75A，
并联电路中，干路电流等于各支路电流之和，
则通过定值电阻R2的电流：I2=I﹣I额=1A﹣0.75A=0.25A；
由欧姆定律可得，定值电阻R2的阻值：
R2= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=48Ω；
（3）将S2和S3断开、S1闭合，小灯泡与滑动变阻器串联，
设滑片P在b端时，电流表示数为Ib，电压表示数为U3，
根据题意可得，滑片在某位置时，电流表示数为2Ib，电压表示数为 ( http: / / www.21cnjy.com )U3，
滑片P分别在b端、某位置时的等效电路图如下：
( http: / / www.21cnjy.com )
滑片P在b端时，由欧姆定律可得，电压表的示数：U3=IbR3 ﹣﹣﹣﹣﹣﹣﹣①
滑片P在某位置时，由欧姆定律可得，电压表的示数： ( http: / / www.21cnjy.com )U3=2IbR3′﹣﹣﹣﹣﹣﹣﹣﹣②
①式÷②式可得R3=4R3′，即R3′= ( http: / / www.21cnjy.com )R3 ﹣﹣﹣﹣﹣﹣﹣③
因电源电压不变，
则根据电阻的串联和欧姆定律可得：U=Ib（R1+R3）=2Ib（R1+R3′）﹣﹣﹣﹣﹣﹣④
把R1=16Ω和③式代入④式可得：Ib（16Ω+R3）=2Ib（16Ω+ ( http: / / www.21cnjy.com )R3），
化简解得滑动变阻器的最大阻值：R3=32Ω；
串联电路电流处处相等，因灯泡的额定电流为0.75A，电流表的量程为0﹣0.6A，
所以，为了使电路元件不损坏，电路中的最大电流为0.6A，此时变阻器接入电路的阻值最小，
由欧姆定律可得，电路的最小总电阻：R总小= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=20Ω，
则变阻器接入电路的最小阻值：R3小=R总小﹣R1=20Ω﹣16Ω=4Ω；
当变阻器接入电路的阻值最大为32Ω时，由电阻的串联和欧姆定律可得，此时电路中的电流：
I′= ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )=0.25A，
此时电压表的示数（即变阻器两端的电压）：
U3=I′R3=0.25A×32Ω=8V，没有超过电压表的量程，
所以，变阻器允许接入电路的最大阻值为32Ω，
综上所述，变阻器允许的取值范围为4Ω～32Ω．
【答案】（1）16Ω；
（2）48Ω；
（3）变阻器允许的取值范围为4Ω～32Ω．
( http: / / www.21cnjy.com )
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
