2.3 平面镜成像

(共15张PPT)
平面镜成像

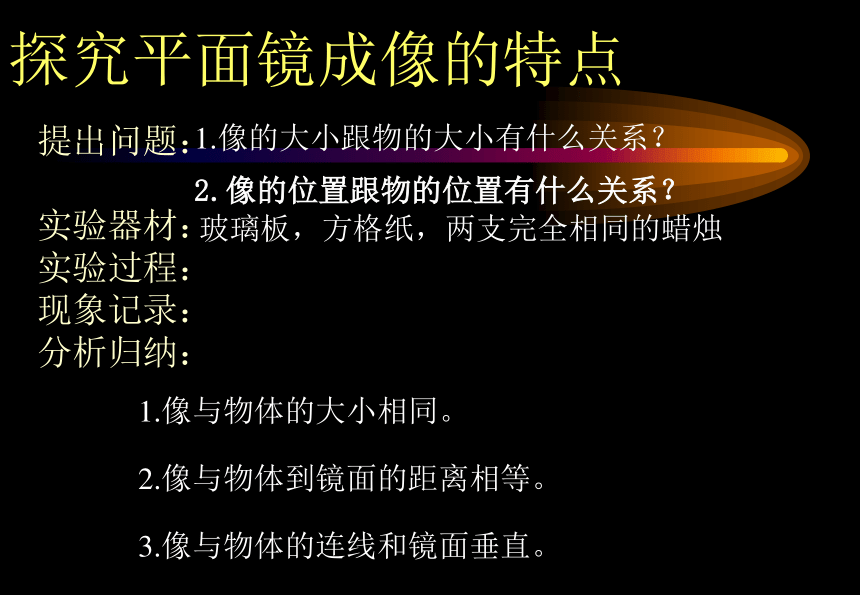

探究平面镜成像的特点
提出问题：
实验器材：
实验过程：
现象记录：
分析归纳：
1.像与物体的大小相同。
2.像与物体到镜面的距离相等。
3.像与物体的连线和镜面垂直。
玻璃板，方格纸，两支完全相同的蜡烛
1.像的大小跟物的大小有什么关系？
2.像的位置跟物的位置有什么关系？

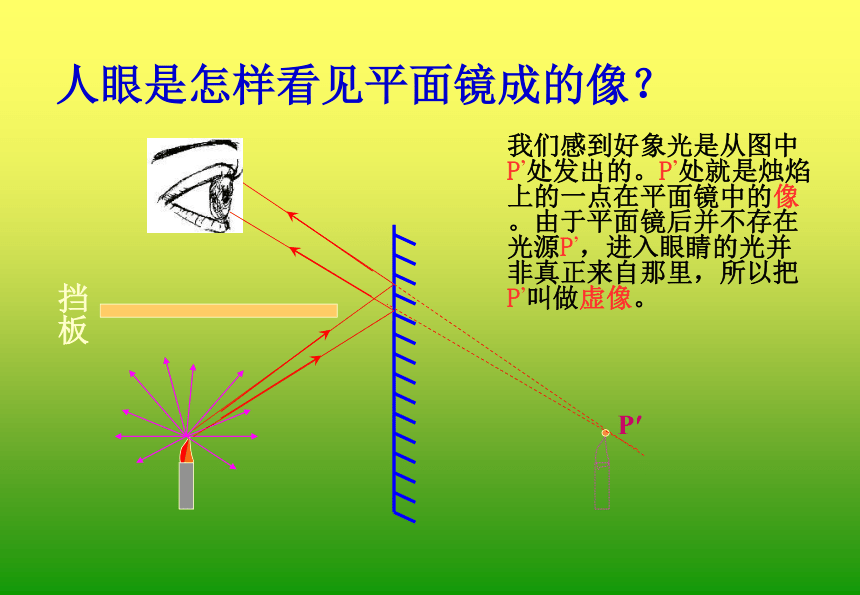

人眼是怎样看见平面镜成的像？
挡板
P′
我们感到好象光是从图中P’处发出的。P’处就是烛焰上的一点在平面镜中的像。由于平面镜后并不存在光源P’，进入眼睛的光并非真正来自那里，所以把P’叫做虚像。
平面镜成像的特点
1.像与物体的大小相同。
2.像与物体到镜面的距离相等。
3.像与物体的连线和镜面垂直。
4 . 平面镜所成的像为正立的虚像。

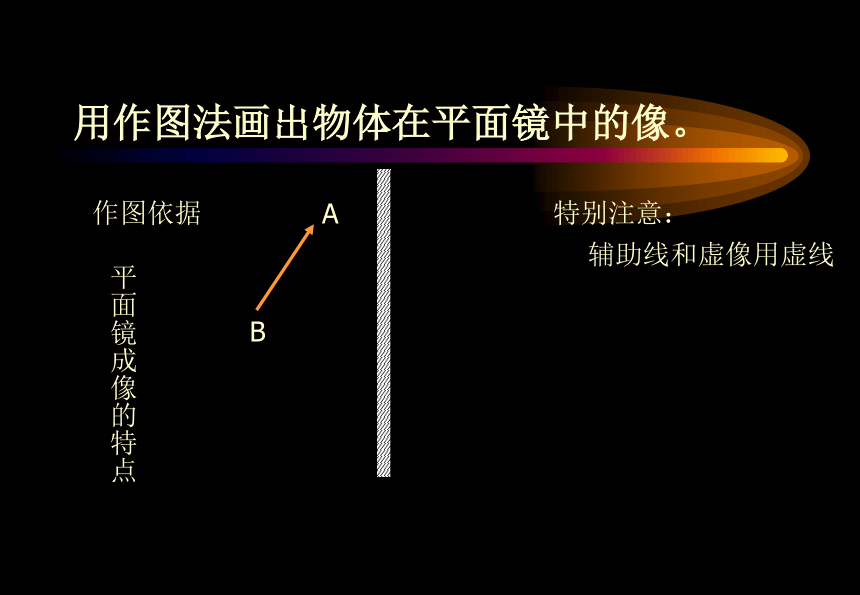

用作图法画出物体在平面镜中的像。
A
B
特别注意：
平面镜成像的特点
辅助线和虚像用虚线
作图依据
请大家观察下面的图片然后思考：水中的影子为何是倒的？
△
﹉
﹍
﹍

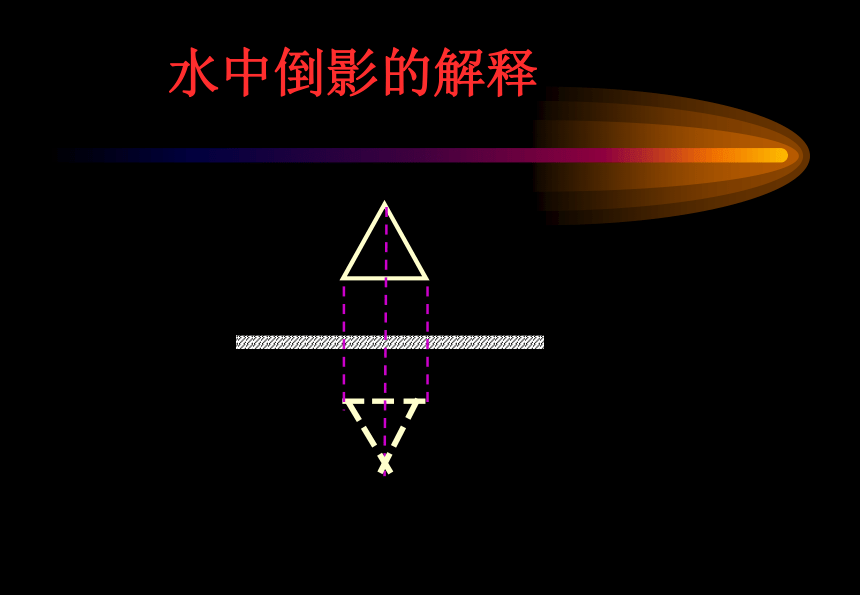

水中倒影的解释
凸面镜和凹面镜
课堂小结：
1.平面镜成像的特点；
2.平面镜成虚像，虚像的形成原因；
3.平面镜、凸面镜、凹面镜的应用。
巩固练习：
1、“水中倒影”是 ———— 引起的，“立杆见影”是 —————— 引起的。
平面镜成像
光的直线传播
”
2、作出物体ABC所成的像
B
A
C
巩固练习：
A
作业：
《课本》46页1、2、3、4 、5
