3.1 透镜

课件15张PPT。透镜透 镜宜君县一中
刘雪楼

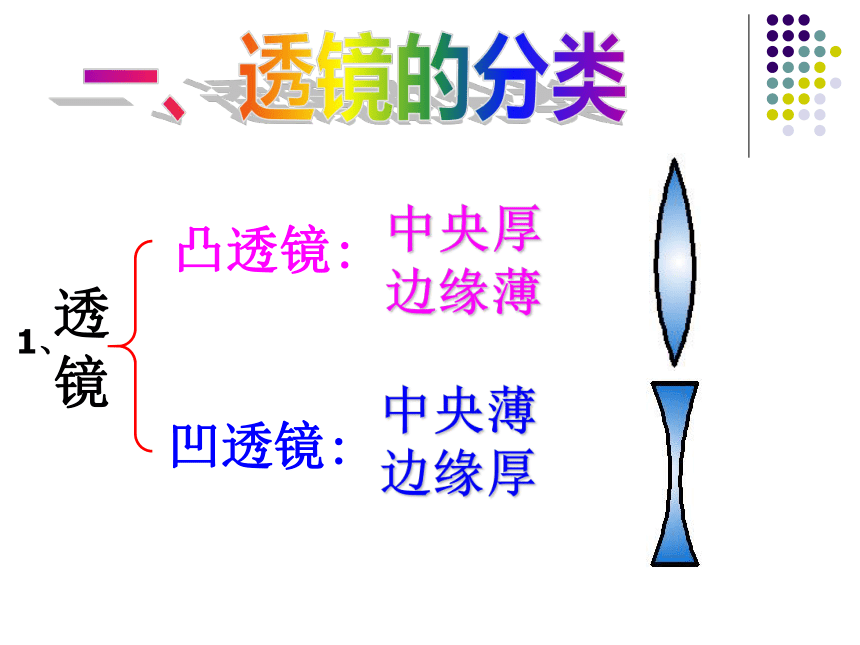

1、凸透镜:凹透镜:透镜一、透镜的分类中央厚
边缘薄中央薄

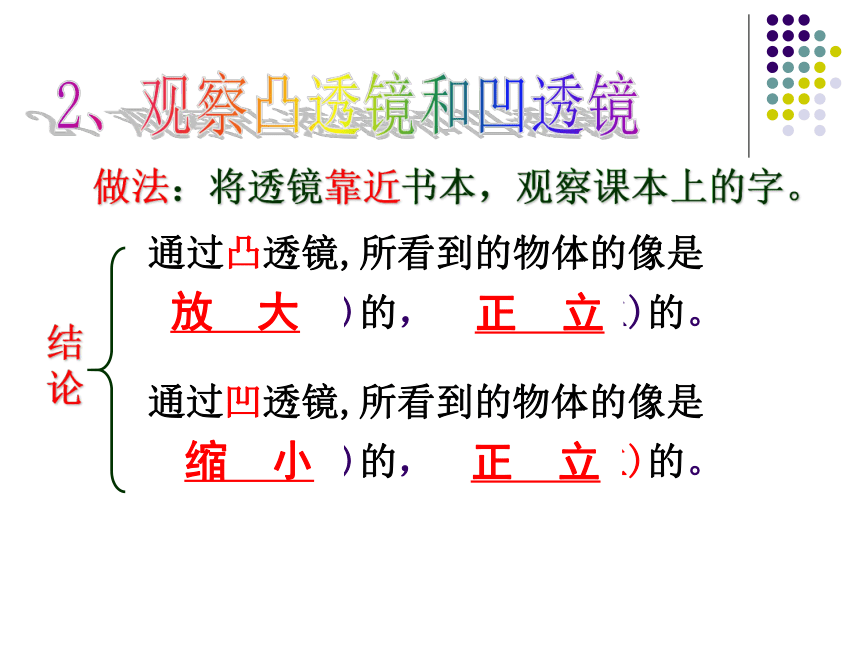

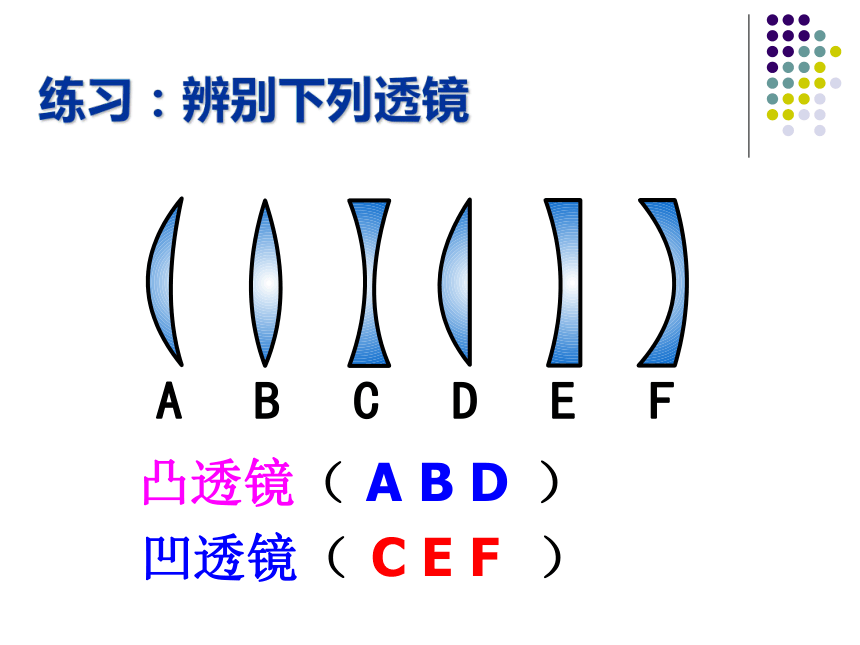

边缘厚练习：辨别下列透镜凸透镜（ ）凹透镜（ ） A B DC E F通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。 正 立 放 大 2、观察凸透镜和凹透镜做法：将透镜靠近书本，观察课本上的字。结论 正 立 缩 小3、主要概念凸透镜主光轴：通过透镜两个球面球心的直线。光 心：透镜的中心，通过该点的光，其传播方向不变。焦 点：平行于主光轴的光线通过凸透镜后会聚在
主光轴上一点。焦 距：焦点到光心的距离。

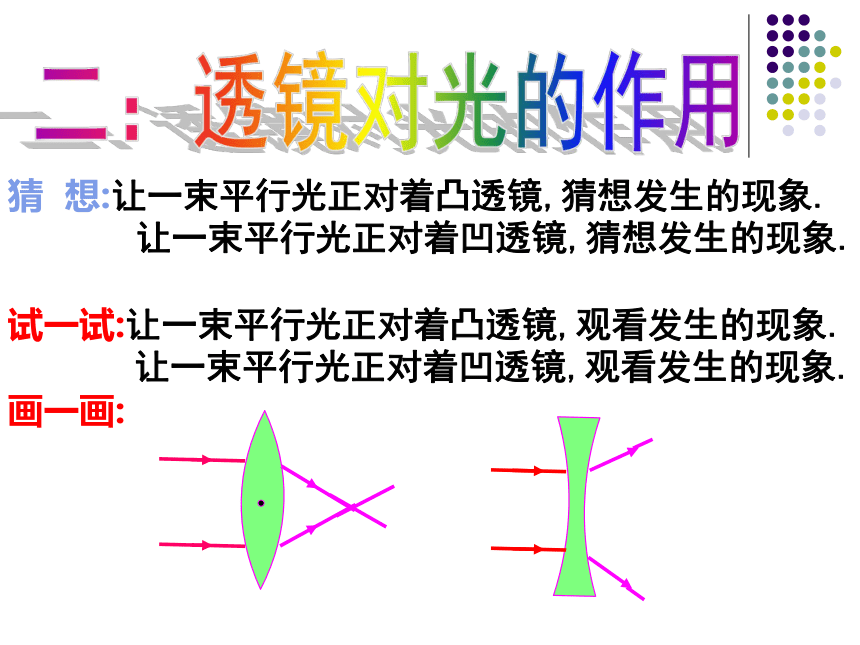

猜 想:让一束平行光正对着凸透镜,猜想发生的现象.
让一束平行光正对着凹透镜,猜想发生的现象.
试一试:让一束平行光正对着凸透镜,观看发生的现象.
让一束平行光正对着凹透镜,观看发生的现象.
画一画:
二：透镜对光的作用实验结论 凹透镜对光有发散作用,所以凹透镜又叫发散透镜.
凸透镜对光有会聚作用,所以凸透镜又叫会聚透镜.三：焦点和焦距学生实验OFFOFFOFF通过光心的光线方向不变。平行于主光轴的光线折射后通过焦点。通过焦点的光线折射后平行于主光轴。总结：凸透镜的三条特殊光线OF凹透镜信息快递F焦 点：平行于主光轴的光线通过凹透镜后折射光线的反向延长线会聚于一点。（凹透镜有两个虚焦点）OFFOFFOFF通过光心的光线方向不变。平行于主光轴的入射光线，折射光线的反向延长线通过虚焦点。通过虚焦点的入射光线，折射后平行于主光轴。总结：凹透镜的三条特殊光线 星期天小明和爷爷一起做航模,看说明时,爷爷让小明到书房帮他把老花镜拿来,小明发现书房有两副眼镜,他该如何准确地拿对眼镜呢?想一想一天,大雨过后,李家瑞家的花花正趴在自己窝里的干草上,狗窝的上方是用透明塑料纸搭起来的,天晴了,太阳出来了,透过积水的阳光照在狗的身上,暖洋洋的舒服极了,小狗正享受着这份惬意时,突然自己的尾巴着起了火,疼得它上蹿下跳.
你知道是谁惹的祸吗?想一想特 点：中间厚，边缘薄。
主光轴：通过透镜两个球面球心的直线。
光 心：透镜的中心，通过该点的光，其传播方向不变。
焦 点：平行于主光轴的光线通过凸透镜后会聚在
主光轴上一点。
焦 距：焦点到光心的距离。
作 用：凸透镜对光有会聚作用。
三条特殊光线：
特 点：中间薄，边缘厚。
作用：凹透镜对光有发散作用。
三条特殊光线：凸透镜凹透镜透镜本节课我们一起学到了哪些知识?
