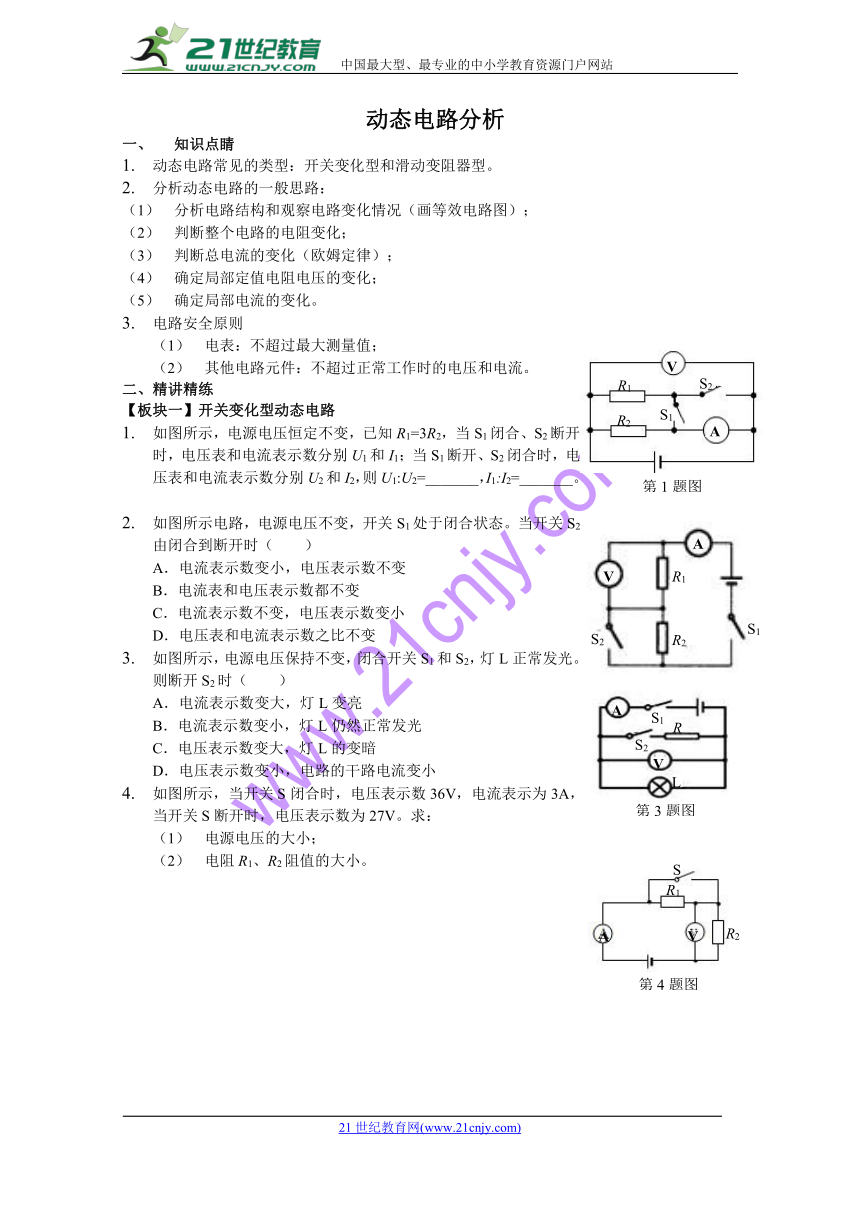

17.4 欧姆定律在串、并联电路中的应用 之动态电路分析

动态电路分析
知识点睛
动态电路常见的类型：开关变化型和滑动变阻器型。
分析动态电路的一般思路：
分析电路结构和观察电路变化情况（画等效电路图）；
判断整个电路的电阻变化；
判断总电流的变化（欧姆定律）；
确定局部定值电阻电压的变化；
确定局部电流的变化。
电路安全原则
电表：不超过最大测量值；
其他电路元件：不超过正常工作时的电压和电流。
二、精讲精练
【板块一】开关变化型动态电路
如图所示，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1:U2=_______，I1:I2=_______。21·cn·jy·com
如图所示电路，电源电压不变，开关S1处于闭合状态。当开关S2由闭合到断开时（　　）
A．电流表示数变小，电压表示数不变
B．电流表和电压表示数都不变
C．电流表示数不变，电压表示数变小
D．电压表和电流表示数之比不变
如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光。则断开S2时（　　）
A．电流表示数变大，灯L变亮
B．电流表示数变小，灯L仍然正常发光
C．电压表示数变大，灯L的变暗
D．电压表示数变小，电路的干路电流变小
如图所示，当开关S闭合时，电压表示数36V，电流表示为3A，当开关S断开时，电压表示数为27V。求：21世纪教育网版权所有
电源电压的大小；
电阻R1、R2阻值的大小。


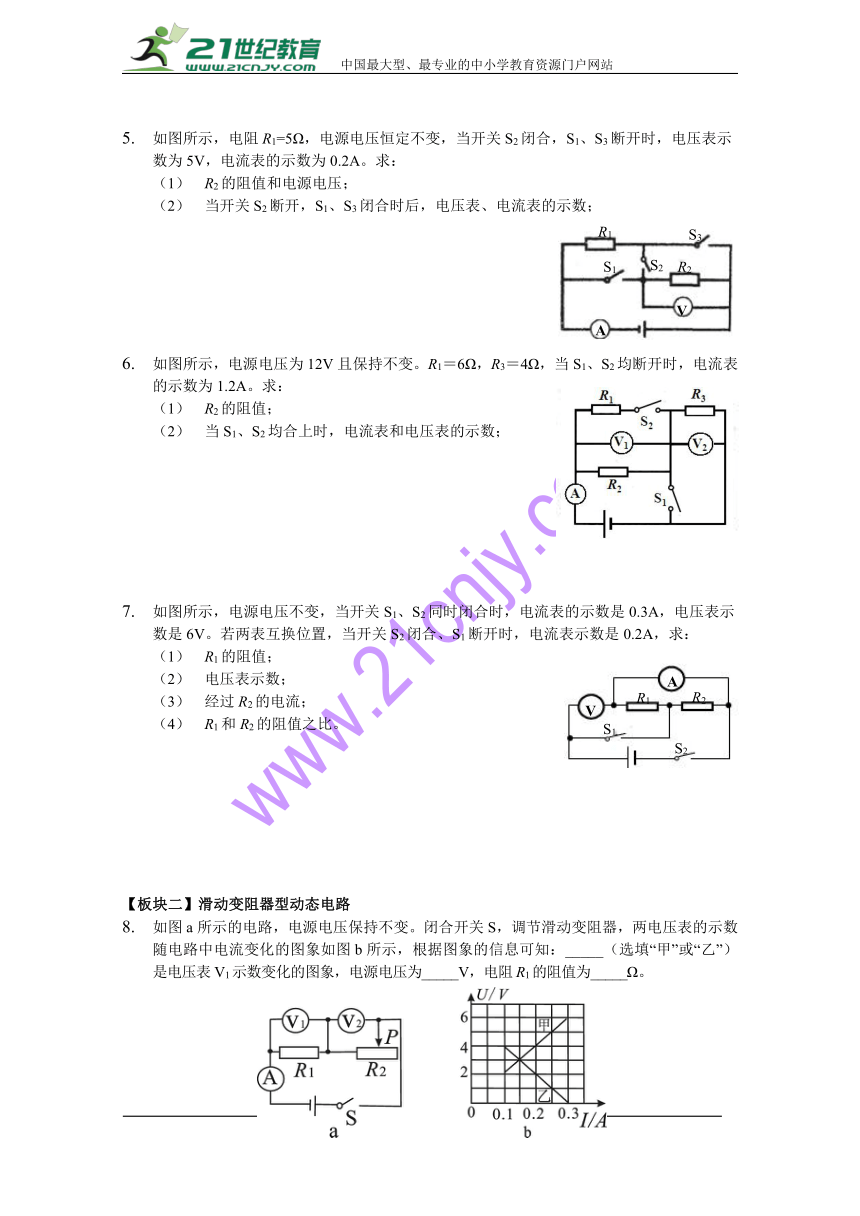

如图所示，电阻R1=5Ω，电源电压恒定不变，当开关S2闭合，S1、S3断开时，电压表示数为5V，电流表的示数为0.2A。求：21·世纪*教育网
R2的阻值和电源电压；
当开关S2断开，S1、S3闭合时后，电压表、电流表的示数；
如图所示，电源电压为12V且保持不变。R1＝6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示数为1.2A。求：21cnjy.com
R2的阻值；
当S1、S2均合上时，电流表和电压表的示数；
如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，求：
R1的阻值；
电压表示数；
经过R2的电流；
R1和R2的阻值之比。
【板块二】滑动变阻器型动态电路
如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：_____（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为_____V，电阻R1的阻值为_____Ω。
如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为______V，R2的最大阻值为____Ω。21教育网
如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，则R0阻值为____Ω。www.21-cn-jy.com
如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向右移动时（　　）
A．示数变大，示数变小，与示数的比值不变
B．示数变小，示数变小，与示数的比值不变
C．示数变小，示数变大，与示数的比值变小
D．示数不变，示数变小，与示数的比值变大
如图所示，电源的电压U=15V恒定不变，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω。
滑片P在什么位置时，电压表的示数最大？最大值是多少？
滑片P在什么位置时，电流表的示数最大？最大值是多少？
如图所示，电阻R1为100Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10mA～100mA范围内调节。求：2·1·c·n·j·y
选用电源的电压应为多大？
变阻器的总电阻为多大？
能否使电阻R1两端的电压调为零？请说明理由。
如图所示，RL=6Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为8V。为了使两表都能安全使用，对变阻器连入电路的阻值有何要求？【来源：21·世纪·教育·网】
如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 0.25A”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过正常工作时的电压（不考虑灯丝电阻的变化）。求：
灯泡的电阻？
为了保护各电表和元件，滑动变阻器R允许接入电路中的阻值范围是多少？


【参考答案】
知识点睛
二、精讲精练
1:1 4:3
D
B
(1)36V (2)R1=4Ω R2=12Ω
（1）R2=25Ω 电源电压为6V
（2）6V 1.44A
（1）6Ω
（2）电流表的示数为4A V1的示数为12V V2的示数为0
（1）20Ω （2）6V （3）0.2A （4）2:1
甲 6 20
3 10
10
B
（1）滑片在b端时，电压表的示数最大。最大值为10V。
（2）滑片在a端时，电流表的示数最大。最大值为1.5A。
（1）10V
（2）900Ω
（3）不能 由，当R2增大时，U2减小，当R2增大到900Ω时，U2减小到1V，不能减小到零。
大于等于10Ω
（1）10Ω （2）8Ω≤UR≤20Ω
