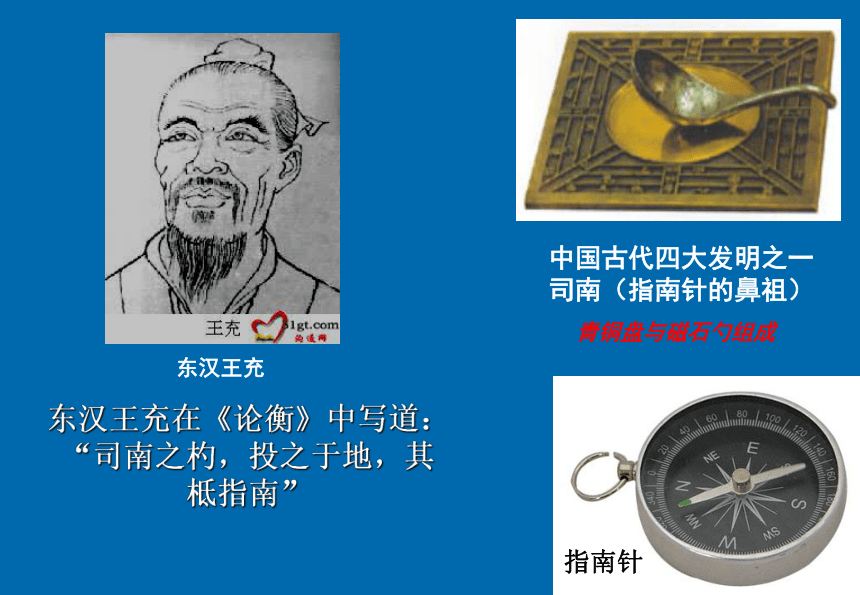

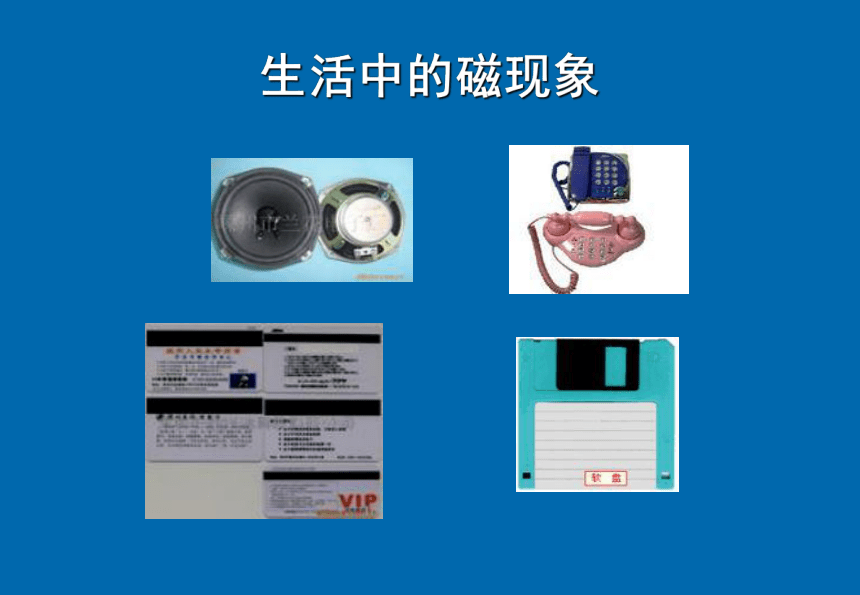

课件38张PPT。乘坐飞机时，在飞机即将起飞的时候，乘务员总会提醒乘客将手机关闭。究竟为什么飞机上禁用手机呢？ 新闻链接广州白云机场某次飞机降落，因为机上有四位乘客同时使用了手机，使飞机降落时偏离了航线，险些酿成事故。第一节 指南针与远洋航海第二章 磁场生活中的磁现象东汉王充在《论衡》中写道： “司南之杓，投之于地，其柢指南”从1405 ～1433年，郑和先后7次下西洋，这不仅是中国海上探险事业的巨大成就，也是世界航海史上伟大的壮举。1、我国的远洋探险:郑和下西洋一、远洋航海古代远洋航海的三大必要条件用指南针导航
用尾舵掌握航向
有效利用风力

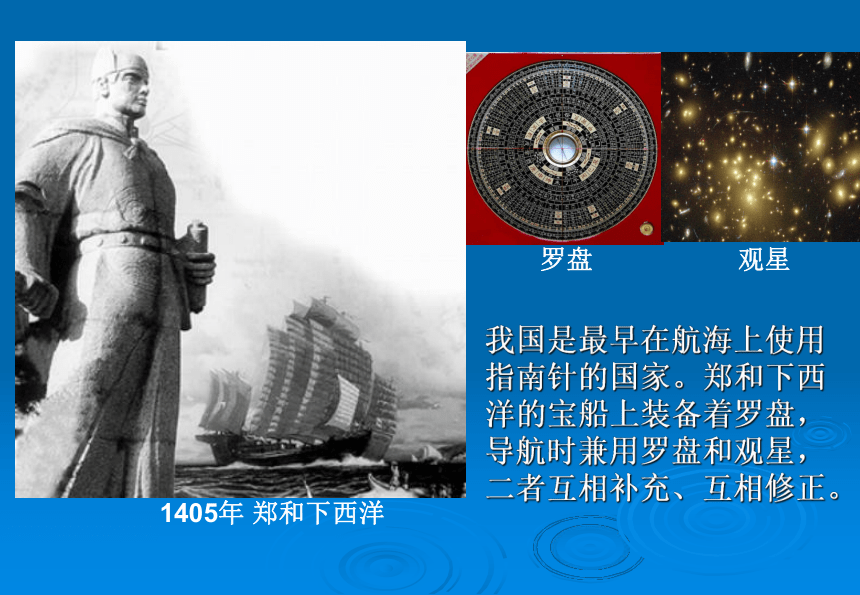

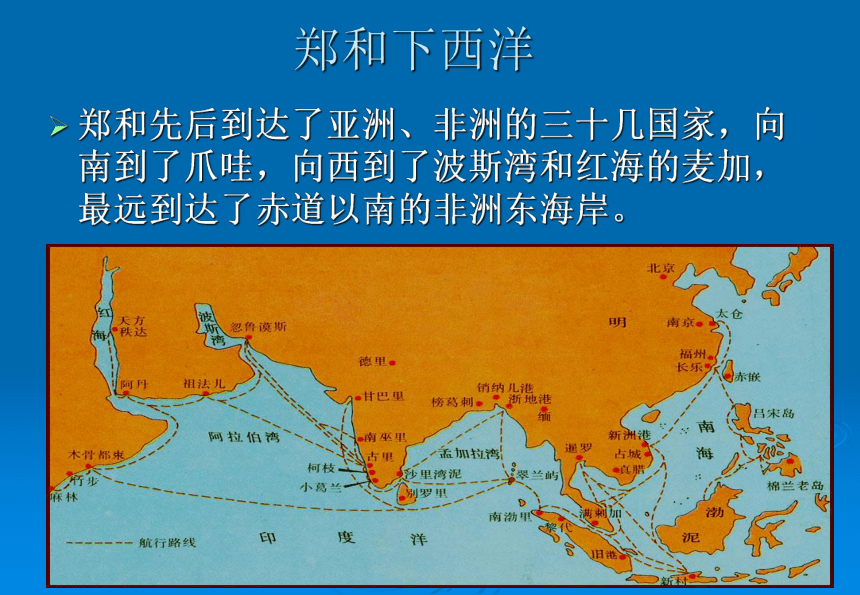

我国是最早在航海上使用指南针的国家。郑和下西洋的宝船上装备着罗盘，导航时兼用罗盘和观星，二者互相补充、互相修正。郑和下西洋郑和先后到达了亚洲、非洲的三十几国家，向南到了爪哇，向西到了波斯湾和红海的麦加，最远到达了赤道以南的非洲东海岸。郑和下西洋的影响1.开拓了海外市场，对当时的资本主义因素增长有一定的推动作用。
2.绘制了航海图，对沟通
东西方交通作出了重大贡献。

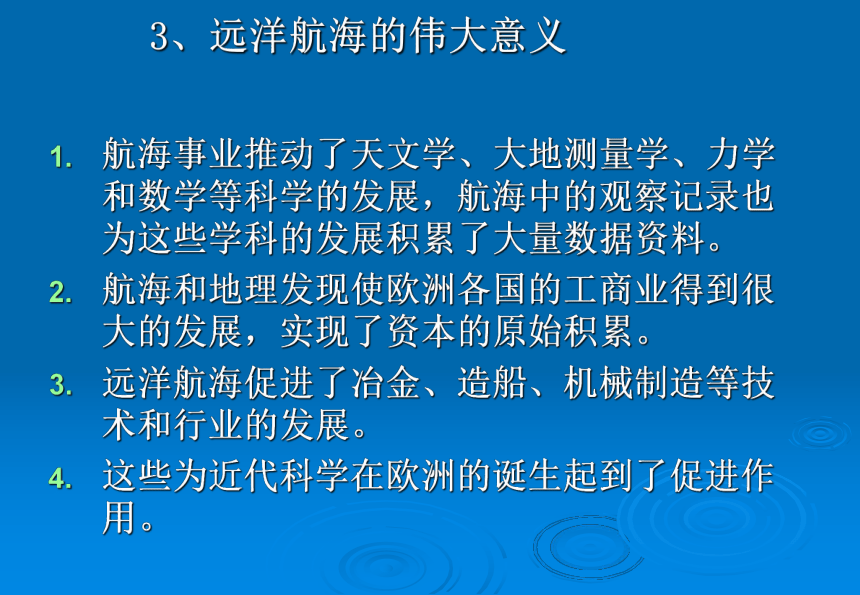

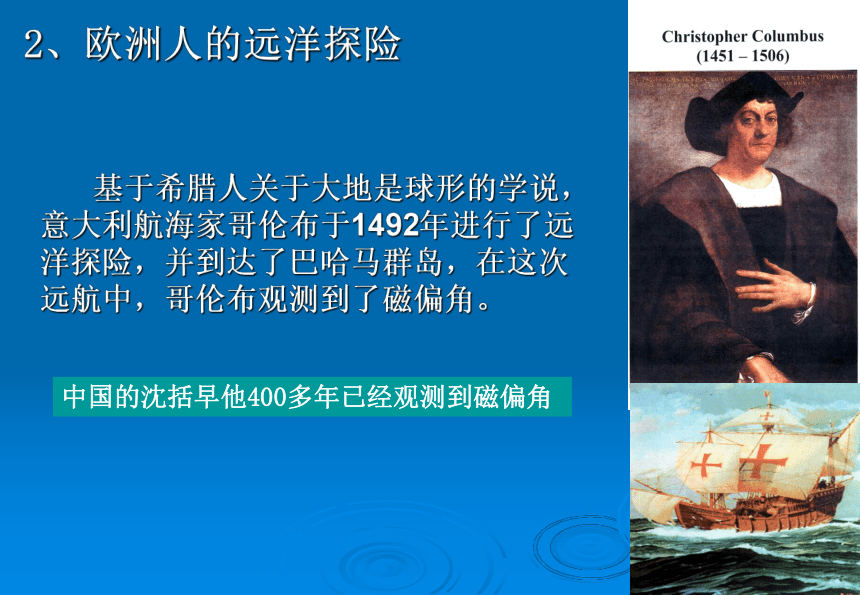

3.开阔了中国人的地理视野，了解了异域风情。2、欧洲人的远洋探险 基于希腊人关于大地是球形的学说，意大利航海家哥伦布于1492年进行了远洋探险，并到达了巴哈马群岛，在这次远航中，哥伦布观测到了磁偏角。中国的沈括早他400多年已经观测到磁偏角葡萄牙著名航海家和探险家麦哲伦，先后为葡萄牙（1505～1512）和西班牙（1519～1521）作航海探险。从西班牙出发，绕过南美洲，发现麦哲伦海峡，然后横渡太平洋。虽在菲律宾被杀，他的船只继续西航行，3年后回到西班牙，完成举世闻名的环球航行。2、欧洲人的远洋探险3、远洋航海的伟大意义航海事业推动了天文学、大地测量学、力学和数学等科学的发展，航海中的观察记录也为这些学科的发展积累了大量数据资料。
航海和地理发现使欧洲各国的工商业得到很大的发展，实现了资本的原始积累。
远洋航海促进了冶金、造船、机械制造等技术和行业的发展。
这些为近代科学在欧洲的诞生起到了促进作用。指南针指南针是利用磁铁在地球磁场中受力发生南北指向的现象而制成的一种指向仪器。有关磁的几个问题1、磁性------物体有吸引铁一类物质的性质2、磁体------具有磁性的物体3、磁极------磁体上磁性最强的部分
（北极：N 南极：S）5、同名磁极相斥，异名磁极相吸。4、磁化------将无磁性物质变为有磁性物质思考：磁体之间相互作用是怎样发生的？二、磁场磁体之间的相互作用力是通过磁场发生的。
磁场是客观存在的一种特殊的物质。
磁场来源：磁体和电流
磁场的方向：小磁针静止时N极所指的方向（或说小磁针北极受力的方向）。
条形磁铁磁感线为形象的描述磁场，在磁场中画出一系列有方向的闭合曲线，使曲线上每一点的切线方向表示该点的磁场方向，这样的曲线叫磁感线。实验中常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。 常见的两种磁体的磁感线磁感线的特点：①不相交的闭合曲线，外部从N极到S极，内部从S极到N极。
②磁感线的疏密表示磁场的强弱。
③磁感线客观是不存在的。地磁场：
1、地球是个磁体，具有磁场，叫地磁场。地磁场的分布大致上就像一个条形磁体。2、地磁偏角（简称磁偏角）：
（1）地球的地理两极与地磁场的两极并不重合，磁针并非准确地指南或指北，有个夹角，叫地磁偏角，简称磁偏角。不同地点的磁偏角数值是不同的。
（2）地球的地理南北极与地磁场的南北相反。
3、地磁场的磁感线分布图：
4、说明：宇宙中的许多天体都具有磁场。月球也有磁场。但月球不象地球那样有一个全球性的磁场。火星也没有全球性的磁场，所以火星上指南针不起作用。信鸽爱好者都知道，如果把鸽子放飞到数百公里以外，它们还会自动归巢。鸽子为什么有这么好的认家本领呢？原来，鸽子对地球的磁场很敏感，它们可以利用地球磁场的变化找到自己的家。如果在鸽子的头部绑上一块磁铁，鸽子就会迷航。如果鸽子飞过无线电发射塔，强大的电磁波干扰也会使它们迷失方向。 磁悬浮列车 上海的磁悬浮列车是全球唯一的一条商业运营磁悬浮列车 。磁现象在生活中的应用 能自动关门的冰箱通常中铰链有一定的倾斜度，或者有一个叫做自动关门扣及其托架的装置，加上门封磁条的吸力门体在一定的角度就会自动关闭。 磁现象在生活中的应用医学技术
CT检查：核磁共振成像技术磁现象在生活中的应用勘探矿床
由于所有物质均具有或强或弱的磁性，如果它们聚集在一起，形成矿床，那么必然对附近区域的地磁场产生干扰，使得地磁场出现异常情况。根据这一点，可以在陆地、海洋或者空中测量大地的磁性，获得地磁图，对地磁图上磁场异常的区域进行分析和进一步勘探，往往可以发现未知的矿藏或者特殊的地质构造。 磁现象在生活中的应用 普通的水雷或者地雷只能在接触目标时爆炸，因此作用有限。而如果在水雷或地雷上安装磁性传感器，由于坦克或者军舰都是钢铁制造的，在它们接近（无须接触目标）时，传感器就可以探测到磁场的变化使水雷或地雷爆炸，提高了杀伤力。 磁现象在生活中的应用磁现象在生活中的应用1．分别用字母在图中空白处标出磁体的南北极
2．确定磁场方向的方法是：将一不受外力的 放入磁场中需测定的位置，当其在该位置静止时，它的N极的指向即为该点的磁场方向
3．小磁针的指南指北性表明地球是一个 小磁针大磁体 4．地理的 是地磁的北南极。指南针并不指向地球的正南正北，其间有一个交角叫 。在地球两极附近，地磁场的磁感应强度约为5×10-5T，而永久磁铁两极附近的磁感应强度约为0.5T.地磁场是非常弱的。
5．关于磁感线的下列说法中，正确的是（ ）
Ａ.磁感线是真实存在于磁场中的有方向的曲线
Ｂ.磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ.磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ.磁感线有可能出现相交的情况南北极磁偏角B6．下列情况可以肯定钢针没有磁性的是（ ）
Ａ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的南极，则两者相互排斥
Ｂ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极，则两者相互排斥
Ｃ.将钢针的一端接近磁体的北极，两者相互排斥，再将钢针的另一端接近磁体的北极，则两者相互吸引,
Ｄ.将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极 ,则两者相互吸引 D7、下列说法正确的是（ ）
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ AB磁感线与电场线的联系与区别电流的磁效应 电流的磁效应：电流通过导体时导体周围存在磁场的现象(奥斯特实验) 磁场的基本性质：对处于其中的磁极和电流有力的作用.
磁场是媒介物：磁极间、电流间、磁极与电流间的相互作用是通过磁场发生的 1．磁感线与电场线的联系与区别：2．地理的 是地磁的北南极。指南针并不指向地球的正南正北，其间有一个交角就是 。 在地球两极附近，地磁场的磁感应强度约为5×10-5T，而永久磁铁两极附近的磁感应强度约为0.5T.地磁场是非常弱的。3．关于磁感线的下列说法中，正确的是（ ）
Ａ．磁感线是真实存在于磁场中的有方向的曲线
Ｂ．磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ．磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ．磁感线有可能出现相交的情况
南北极 磁偏角 Ｂ4、下列说法正确的是
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ （ ＡＢ）
