用伏安法测电阻(河南省南阳市)

课件14张PPT。用伏安法测电阻用伏安法测电阻用伏安法测电阻单位: wanglang

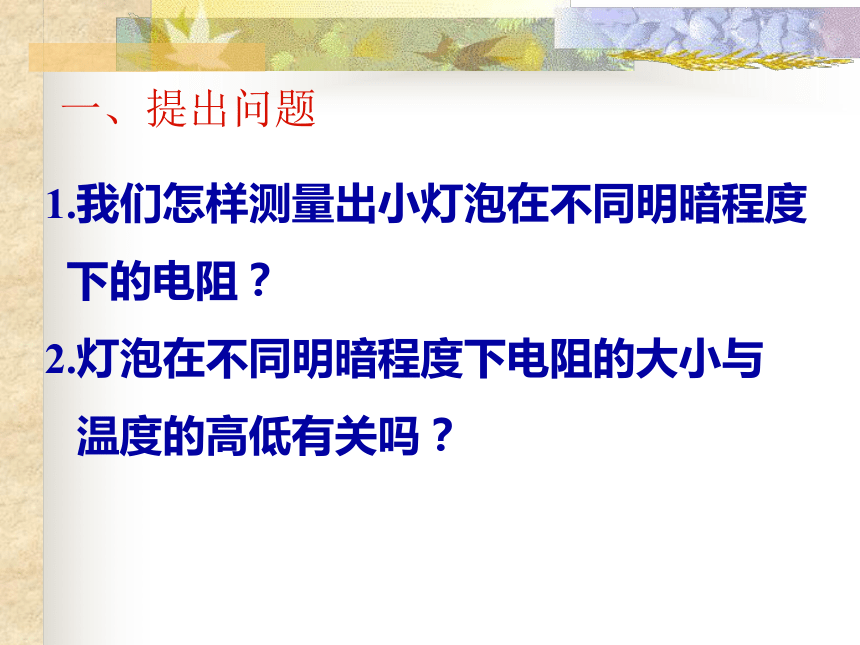

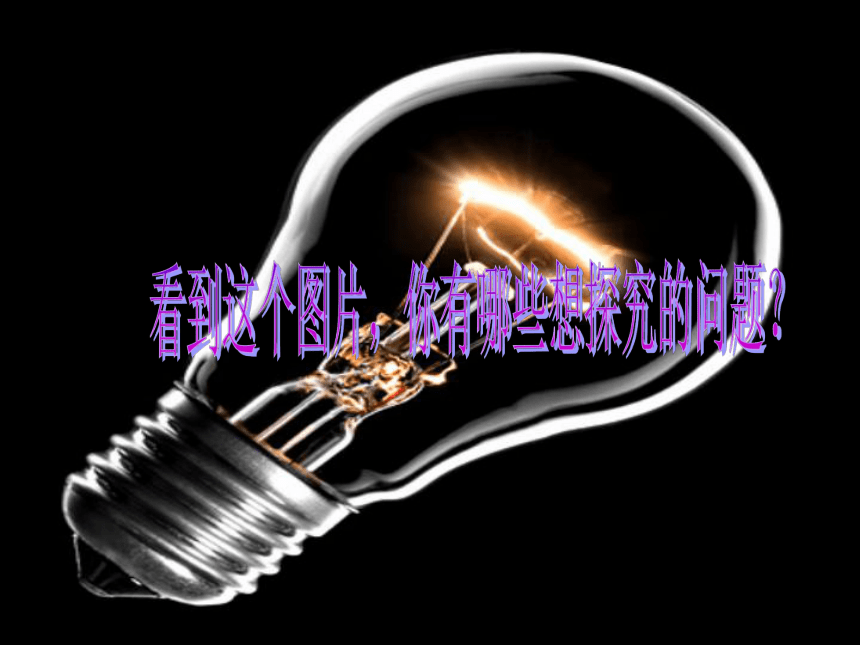

姓名: yangyang看到这个图片，你有哪些想探究的问题？1.我们怎样测量出小灯泡在不同明暗程度
下的电阻？
2.灯泡在不同明暗程度下电阻的大小与

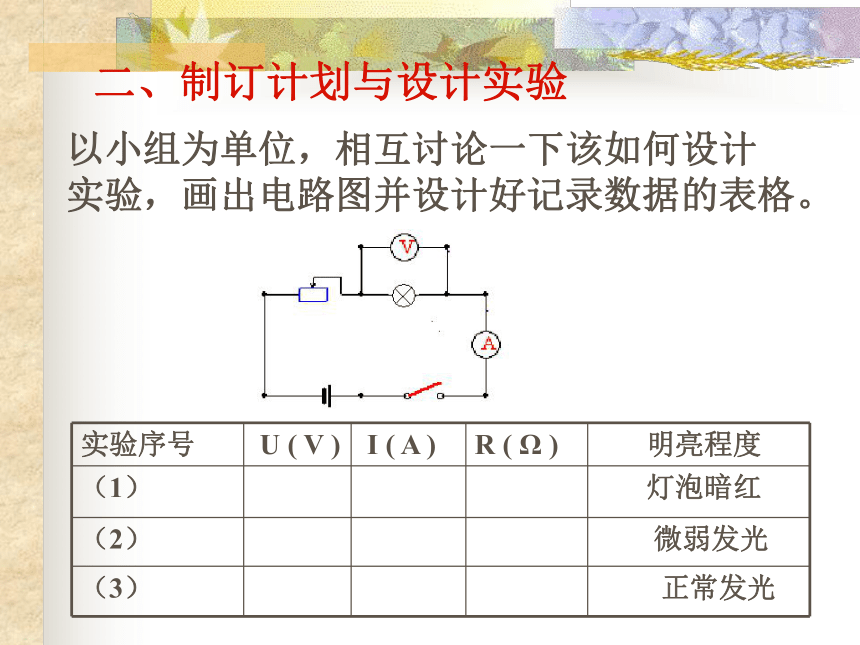

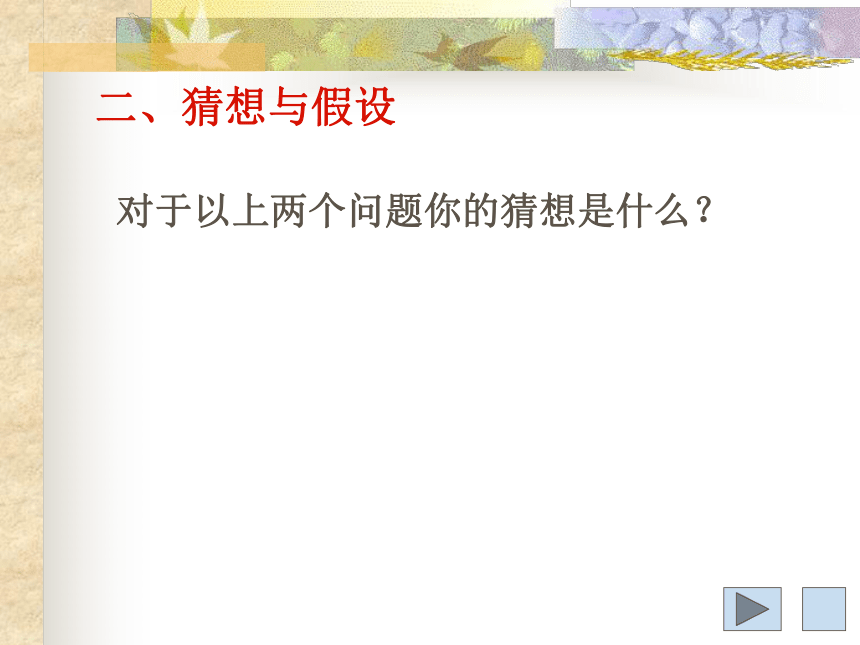

温度的高低有关吗？一、提出问题二、猜想与假设 对于以上两个问题你的猜想是什么？二、制订计划与设计实验以小组为单位，相互讨论一下该如何设计
实验，画出电路图并设计好记录数据的表格。 三、实验与收集证据 各组同学相互协作，按照电路图连接好电路，
将测得的数据填入你设计的表格内。注意事项： 1.在使用电流表和电压表时，注意正负 接线
柱不要接反了，并选择合适的量程。
2.连接电路时开关应断开，闭合开关前，
滑动变阻器的滑片应移到阻值最大的位置。四.分析与论证1.灯丝的电阻在不同的工作状态下是否相同？
2.随着灯丝发光亮度的增加，灯丝的温度是增加还是减小？
3.你测出的电阻值是增加还是减小？
4.由此实验可以说明灯丝的电阻跟灯丝温度的高低有何关系？
各实验小组同学交流一下彼此的实验数据，
讨论：结论：灯丝的电阻随温度的升高而增大。
质疑再探　　本节学习中,你还有什么疑问,请提出来大家共同来探讨?　1、某同学在实验时发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
分析:电流表示数为零,说明没有电流经过,电路中某处可能开路,电压表并联在灯泡的两端,且有明显的偏转,说明是灯泡处开路。
运用拓展:
2、 学了本节知识，你能为你的同桌编一道练习题吗？ 请试一试。1、一份完整的实验报告应包括哪些项目? 应包括:实验名称、目的、原理、器材、步骤、实验数据记录、实验结论、讨论等。作业
谢谢各位老师指导!
