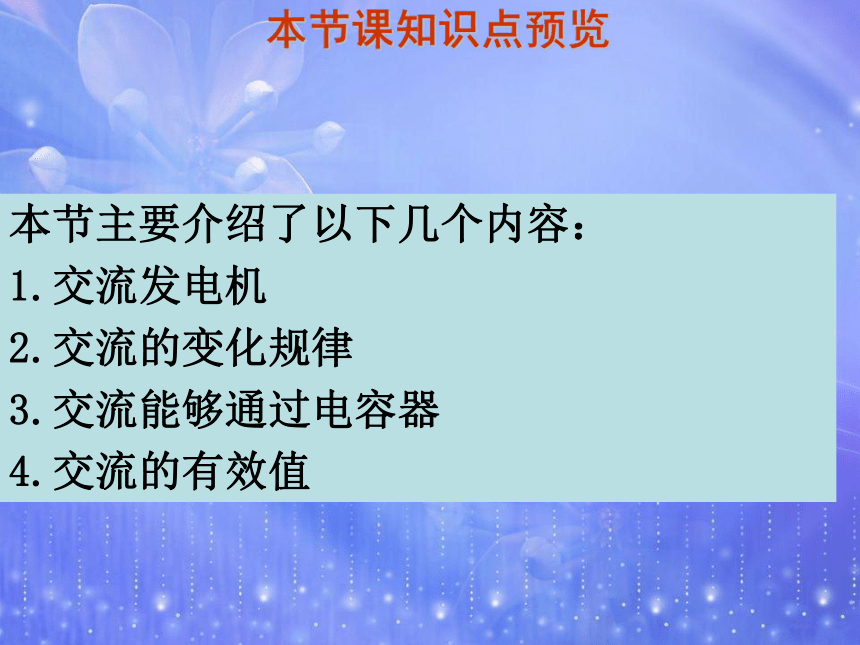

课件13张PPT。第三节 交变电流本节主要介绍了以下几个内容：
1.交流发电机
2.交流的变化规律
3.交流能够通过电容器
4.交流的有效值 本节课知识点预览内容：

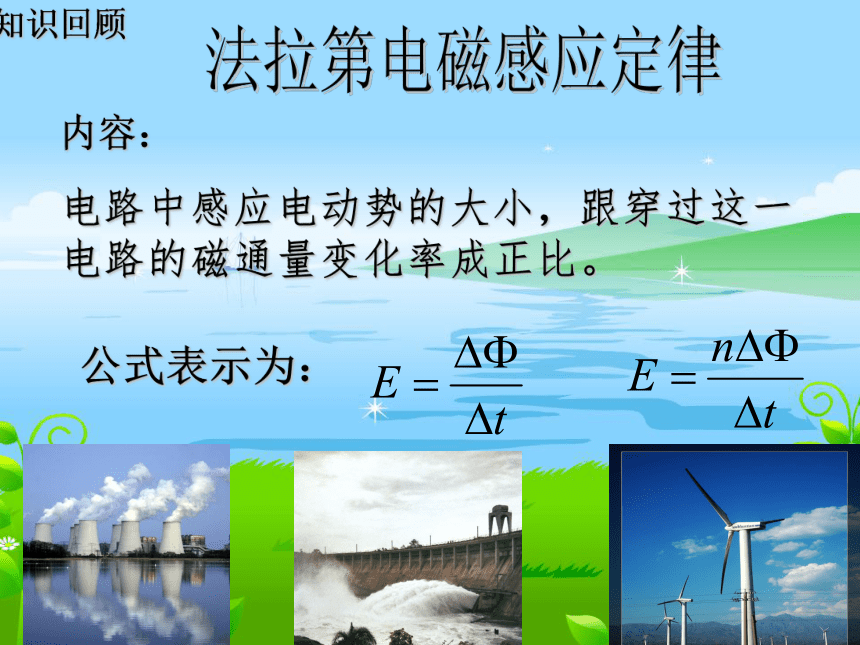

电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比。法拉第电磁感应定律公式表示为：知识回顾一.交流发电机发电机主要由转自和定子构成。
（定子和转子可是线圈也可是磁体。）定子转子原理：

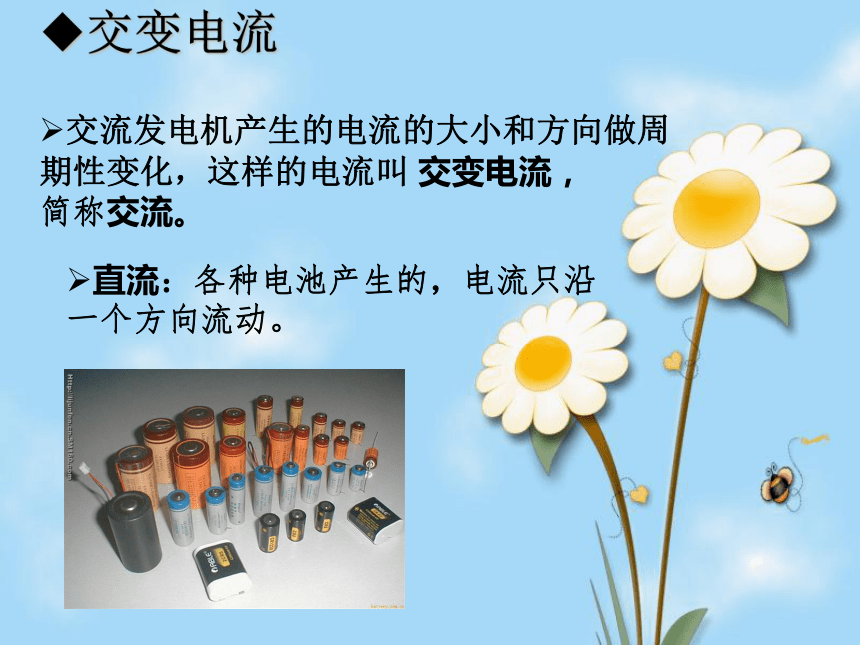

导体切割磁感线产生感应电动势。交变电流交流发电机产生的电流的大小和方向做周期性变化，这样的电流叫 交变电流，
简称交流。直流：各种电池产生的，电流只沿

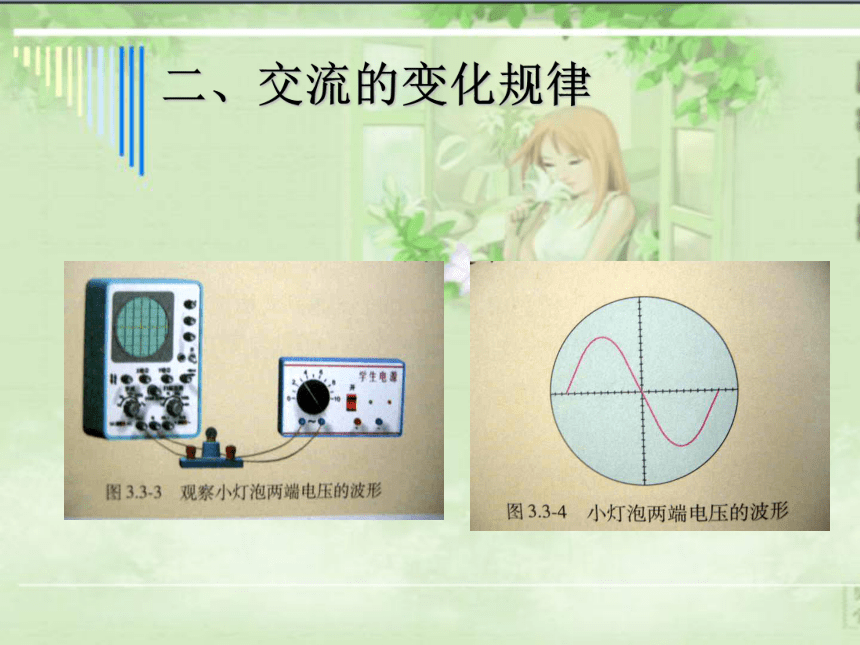

一个方向流动。二、交流的变化规律严格的数学分析表明：电网中的交变电流，它的电流、电压随时间按正弦函数的规律变化，叫 正弦式电流。某一时刻的电流、电压可以表示为：u=Um sinωt i = Im sinωt式中的Im 、Um 分别是电流、电压的最大值，叫做交流的峰值。交变电流的大小和方向在不断的变化，把完成一次周期性变化所用的时间叫周期（T）,单位是秒（s），在一秒内发生的周期性变化的次数叫频率（f）,单位是赫兹（Hz）。我国使用的交变电流的频率是50Hz。三、交流能够通过电容器机内装有“整流”电路，整流电路但仍有部分交流成分，
会影响发音。收音机
工作电路交流交流能够“通过”电容器的解释电容器两端电压不断变化，使电容器交替的进行充电和放电。从外电路看来，导线中有电流。交流的电压、电流在不停地变化。那么我们通常说的“电灯两端的电压是220V”，指的是什么电压？电流的有效值四、电流的有效值交流电源直流电源R相等时间里电阻产热相等，把直流电压、电流分别叫做交流电压、电流的有效值。正弦交流电的有效值跟最大值之间的关系是：一. 交流发电机总结发电机主要由转自和定子构成。
（定子和转子可是线圈也可是磁体。）原理：
导体切割磁感线产生感应电动势。二、交流的变化规律某一时刻的电流、电压可以表示为：u=Um sinωt i = Im sinωt三、交流能够通过电容器四、交流电的有效值
