13.3 电流和电流表的使用

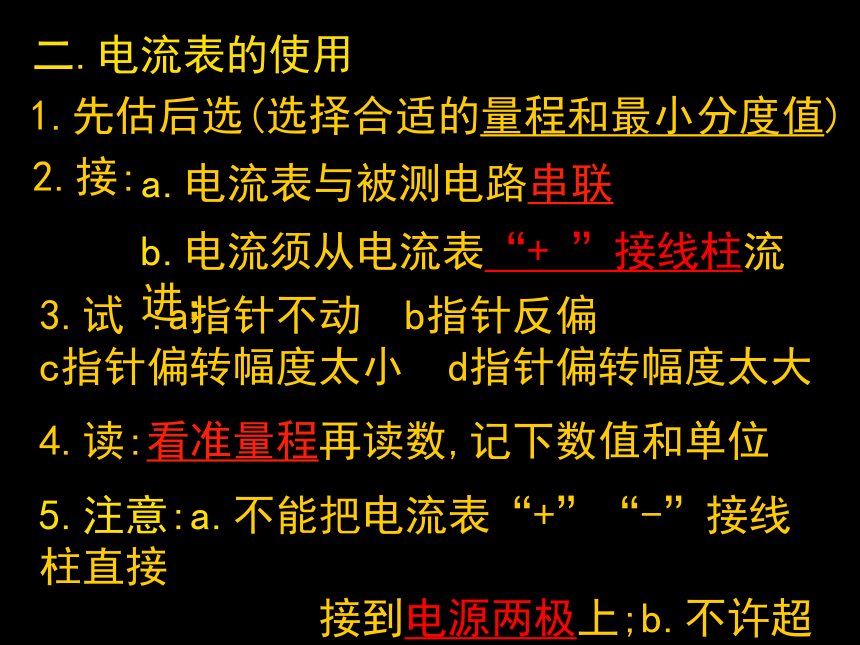

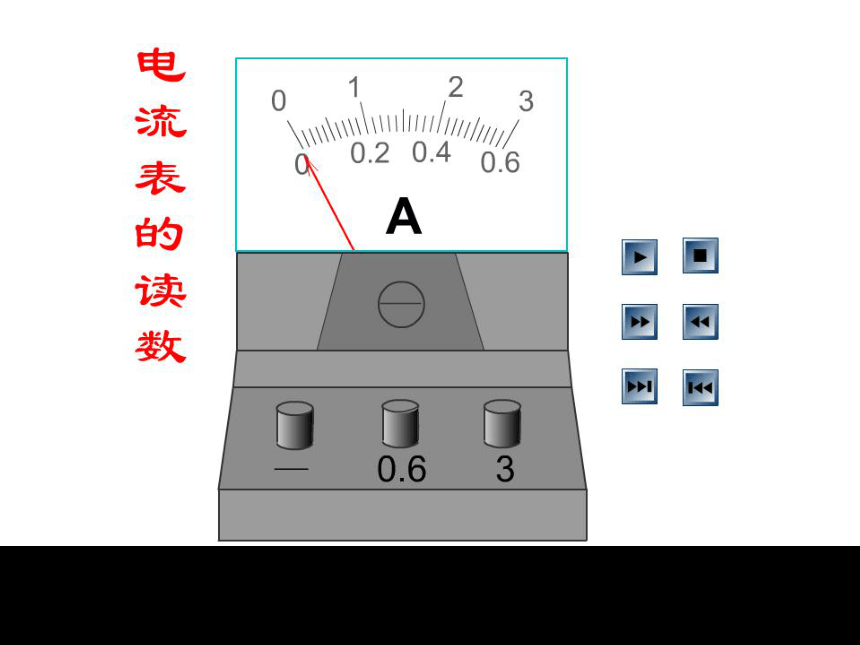

课件34张PPT。电流和电流表的使用复习与习题课制作:董正高 一、电流 I1、电流的形成：2、电流的方向：4、电流的效应：热效应 磁效应 化学效应知识要点电荷的（定向）移动形成电流。（不是运动） 把正电荷（定向）移动的方向3、电流的单位：安培、毫安、微安二.电流表的使用1.先估后选(选择合适的量程和最小分度值)2.接:3.试 :a指针不动 b指针反偏 c指针偏转幅度太小 d指针偏转幅度太大 a.电流表与被测电路串联b.电流须从电流表“+ ”接线柱流进；4.读:看准量程再读数,记下数值和单位5.注意:a.不能把电流表“+”“-”接线柱直接

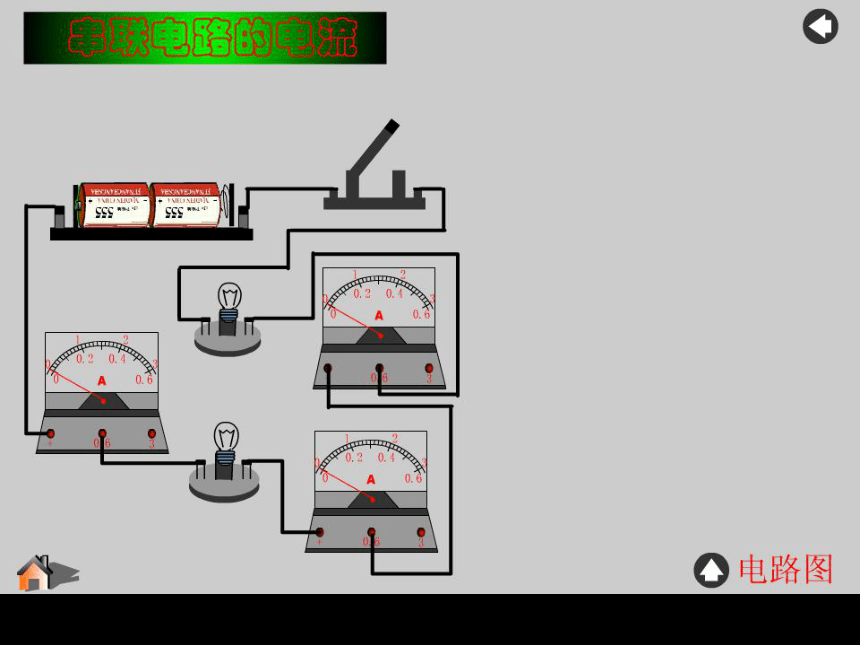

接到电源两极上;b.不许超量程.1.串联电路的电流:处处相等三.电流特点I=I1=I2 =I3=….2.并联电路的电流:干路上的电流等于各个支路上的电流之和I=I1+I2 +I3+….巩固与练习认真思考 注意听讲 提高效率 举一反三1.一个开关同时控制两个灯泡的通电与断电，这两个灯泡 （ ）
A.只能是串联
B.只能是并联
C.可能是串联也可能是并联

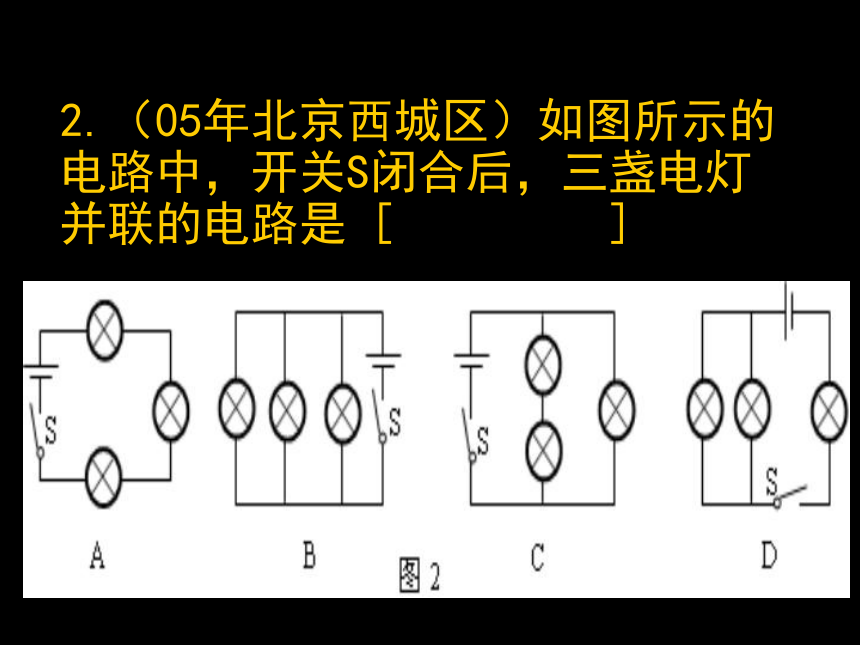

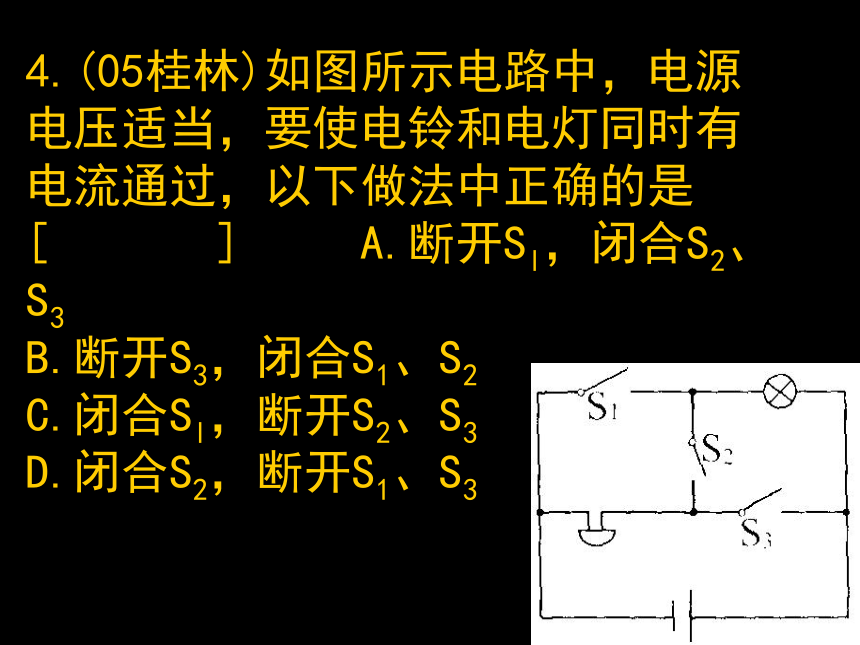

D.以上说法都不对2.（05年北京西城区）如图所示的电路中，开关S闭合后，三盏电灯并联的电路是 [ ]3.（04太原）在图所示的电路中，开关S能同时控制电灯和电铃的正确电路是（ ）4.(05桂林)如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是 [ ] A.断开Sl，闭合S2、S3 B.断开S3，闭合S1、S2 C.闭合Sl，断开S2、S3 D.闭合S2，断开S1、S35.(05台州)小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是[ ]6.(05年扬州课改区)如图所示，开关S闭合时，可能发生的现象 [ ]
A.L1发光、L2不发光
B.L1被烧坏
C.L2被烧坏
D.电池被烧坏
7.如图所示，当S1 、S2 均断开时，电灯_______工作，他们的连接方式是____；当S1 、S2 均闭合时，电灯____ 工作，他们的连接方式是 ____ 。8.根据下图回答下列问题：
⑴若只使L1灯亮，应闭合开关___，断开开关___
⑵若只使L2灯亮，应闭合开关___，断开开关___⑶若使L1、L2组成串联电路，应闭合开关___ ，断开开关___
⑷若使L1、L2组成并联电路，应闭合开关 ___，断开开关___
⑸若S1、S2、S3 同时闭合，则电路发生 .9.在如图所示的电路中，只闭合S2时，L1和L2 联；闭合S1、S3，断开S2时，L1和L2 连接；同时闭合S1、S2、S3，将会发生 现象。 10.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图,各电路中，属于楼道灯电路的是[ ]11.(05辽宁课改区)关于生活中的一些电路连接，下列判断不正确的是　
A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险丝是接在干路上的
D.楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的12.（05年镇江)如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 [ ]
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路13.（04南通）（实验）小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。14.（05年佛山）在日常生活中，人们常说“开灯”、“关灯”，其物理含义是：[ ]
A.开灯是指断开开关，关灯是指闭合开关
B.开灯和关灯都是指闭合开关
C.开灯是指闭合开关，关灯是指断开开关
D.开灯和关灯都是指断开15. 日光灯工作电流约为0.15A，合为 mA。电流表使用前要先检查指针是否指在 位置。16.如图所示电路中灯泡L1和L2是以 联方式联入电路的，电流表测量的是 中的电流. 17.关于电流的说法正确的是（ ）
A．电流表示电流强度的大小 B．电流表示电流的快慢
C．电流表示通电时间的长短 D．以上说法都不对18.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.19. 如图（a）所示，当开关S闭合时，两只电流表的示数分别由(b),(c)两图读得，则电灯L1中的电流是 A.0.8A　B.0.16A　 C.0.52A D.1.28A20.在做“用电流表测电流”的实验中，为了测量并联电路流过灯泡L1 的电流，可采用的电路图是（ ）21.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）A.Ia=Id B.Ia＞Id C.Ia＞Ib D.Id＞Ic 22.在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来． 23.三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是 （ ） A.I2=2I1　B.I3=I1+I2　C.I1=I2+I3　 D. I1=I3
