17.1 电能与电功

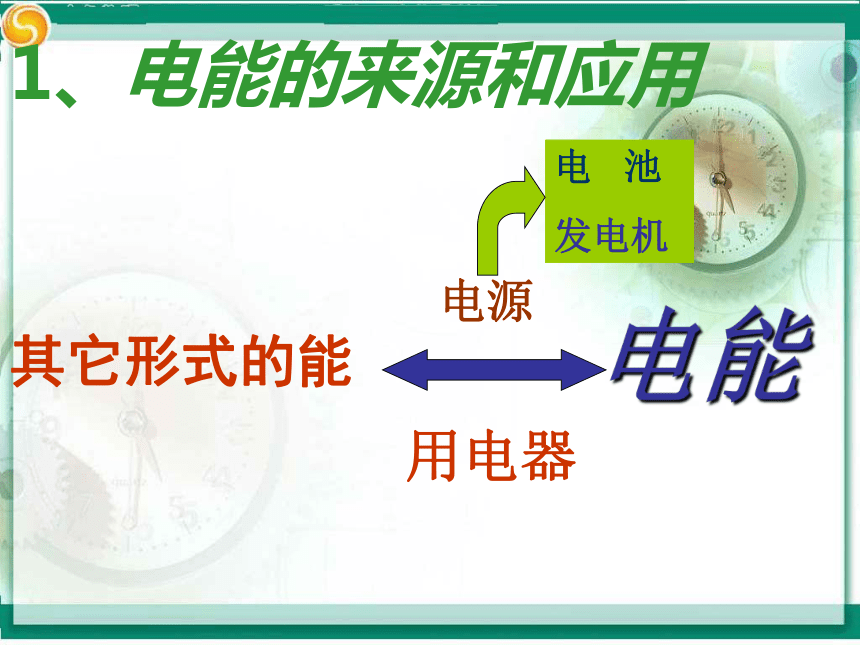

课件13张PPT。第十七章 电能与电功率17.1 电能与电功1、电能的来源和应用其它形式的能电能电源电 池

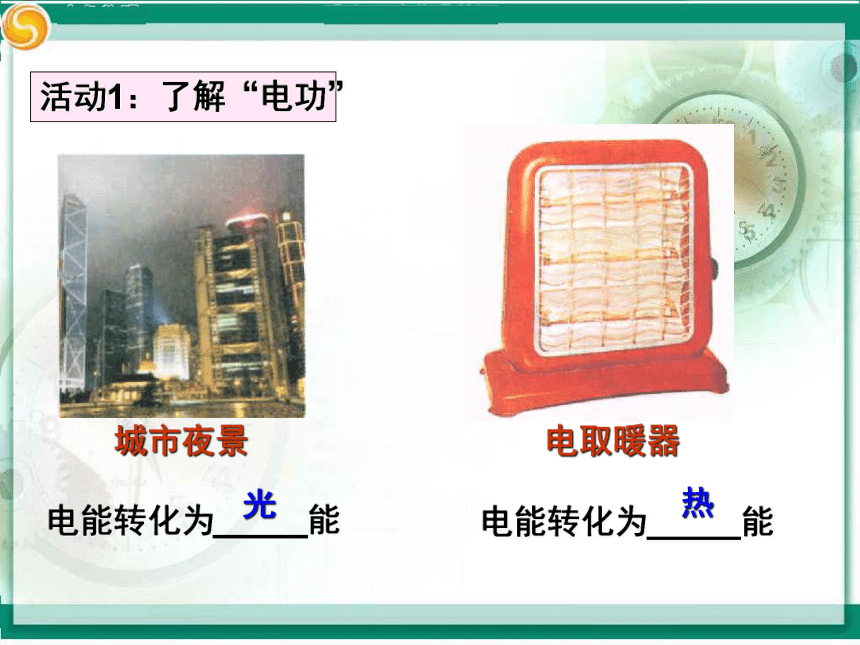

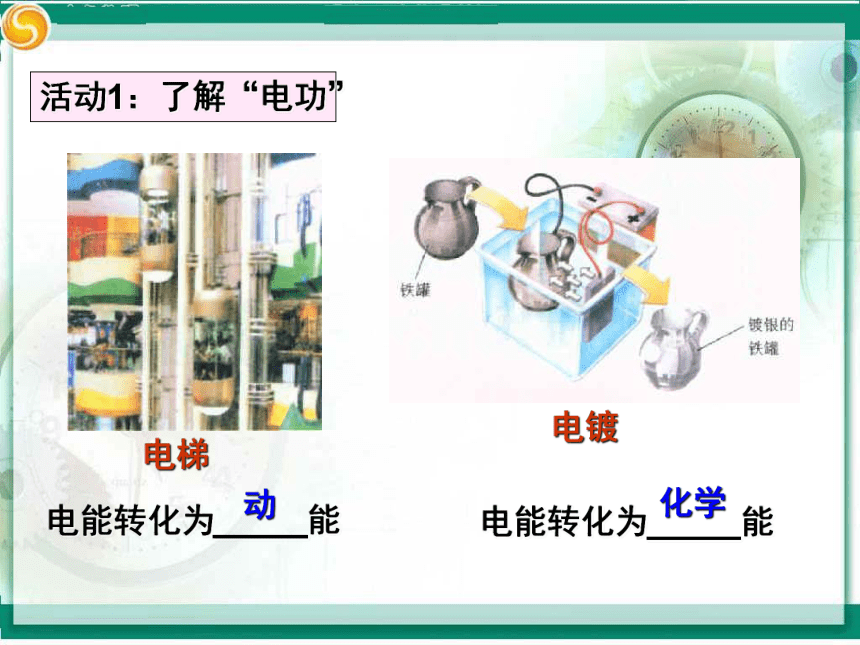

发电机用电器活动1：了解“电功”城市夜景电能转化为_____能电取暖器电能转化为_____能光热活动1：了解“电功”电能转化为_____能电能转化为_____能动化学电梯电镀活动1：了解“电功” 在上面的事例中，电能转化为其他形式的能，都
是通过电流做功（简称电功）来实现的 电能转化为其他形式的能的多少，可以用电功来
量度电功：符号——W

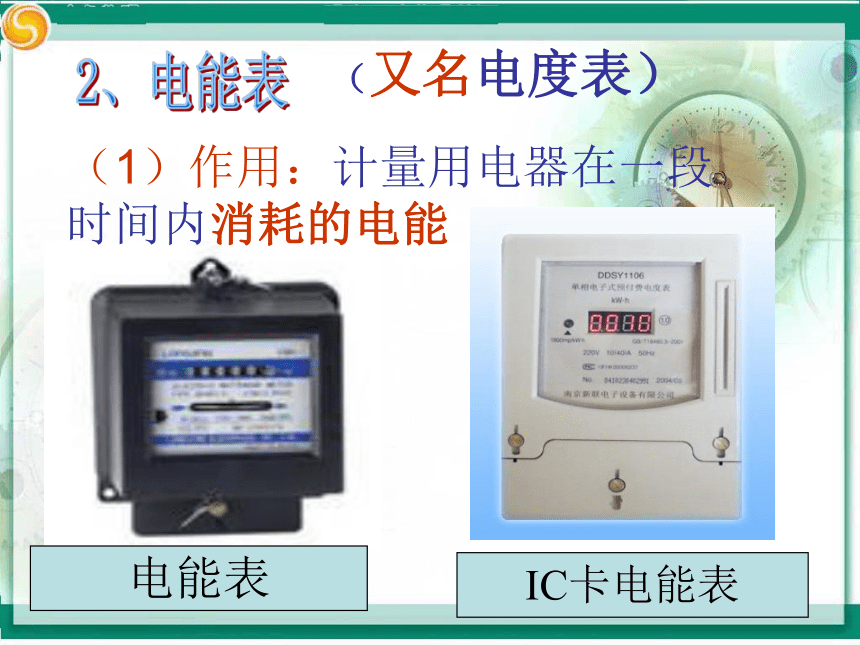

单位——焦（J）或千瓦时（kW·h）或度1度=1kW·h1kW·h=3.6×106J2、电能表电能表IC卡电能表
（1）作用：计量用电器在一段时间内消耗的电能（又名电度表）
0 0 3 1 6 kW·h220V 5A 50Hz
2500R/kW·h 计数器转盘1、该电能表的示数为
________ kW·h；
2、“220V”是指___________________
3、5A是指____________________
4、 2500R/kW·h是指____________________31.6电能表正常工作时的电压为220V电能表电压表允许通过的最大电流为5A电能表每转2500转消耗1千瓦时电能（2）电能表上的几个重要参数你知道表示什么意义吗？小华家的电能表某月初的示数如下图甲所示，当月底的示数乙图所示。那么小华家该月消耗多少度电？约等于多少焦？若当地的电费为0.5元/ KW·h，该月小华家应支多少电费 ？
　
解：①W=W底－W初=1352.9－1268.4 =84.5(度)②W = 84.5×3.6× J =3.042×　 J③84.5 KW·h×0.5元/ KW·h=42.25元请你帮帮小华 W=UIt电功计算公式：1、电流做功的过程，实际上是 的过程。电能转化为其他形式能2、电流做了多少功，就有多少____转化为其他形式的能。电能3、1度=_____千瓦时=_________焦。13.6×1064、电能表是测量_________________的仪表。一只电能表在2月底的示数是1432.6，3月底的示数是1496.4，则3月份用电____度用电器所消耗电能63.8机械5、电动机工作时将电能转化为_____能。你掌握了吗?6、下列电器设备中，做功时依靠电能转变为内能的是：（ ）
A、电动机 B、电饭锅
C、电风扇 D、电视机B7、电流通过某一用电器产生机械能是9000焦，产生的热量是3000焦，则电流做的功为（ ）
A、3000焦 B、6000焦
C、9000焦 D、12000焦D8、关于电能表的叙述，下列说法错误的是（ ）
A、测量消耗多少电能的仪表 B、测量通过电流大小的仪表
C、测量电流做功多少的仪表 D、测量电能转化为多少其他 　　　　　　　　　　　　　　　 形式能的仪表B例1、小明一次观察班上安装的电能表有“600revs/ KW·h”的　 字样。他观察电能表的转盘在2min内转动了60圈。请你计算这2min内小明班上消耗多少千瓦时的电能？合多少焦？你会吗？你懂了吗？要动脑筋思考的哦!! 　　 例2、小明总爱在家里做些课外小实验。在学习了电学知识后，小明与同学合作组装了一个如图所示的实验装置。他想通过该实验测算小电动机提升重物的效率。当他闭合开关后，通过调整实验装置，使钩码在10 s内匀速上升了0．6 m，并观察到电压表和电流表的示数分别为3 V和0．2 A。已知钩码的质量为50 g。求：
(1)电动机在钩码匀速上升的10 s内消耗的电能。
(2)在钩码匀速上升的过程中，电动机提升钩码的效率约为多少?
