变压器

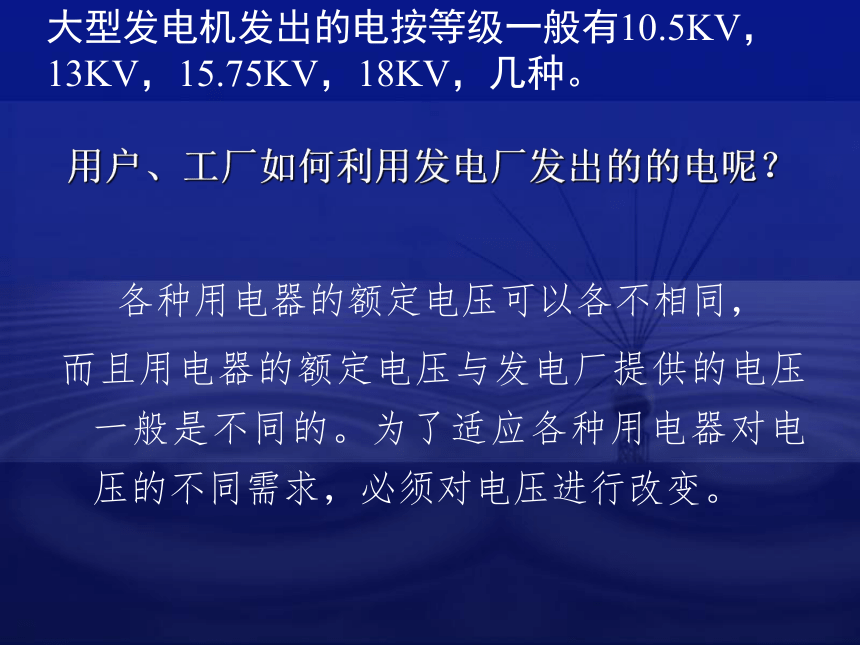

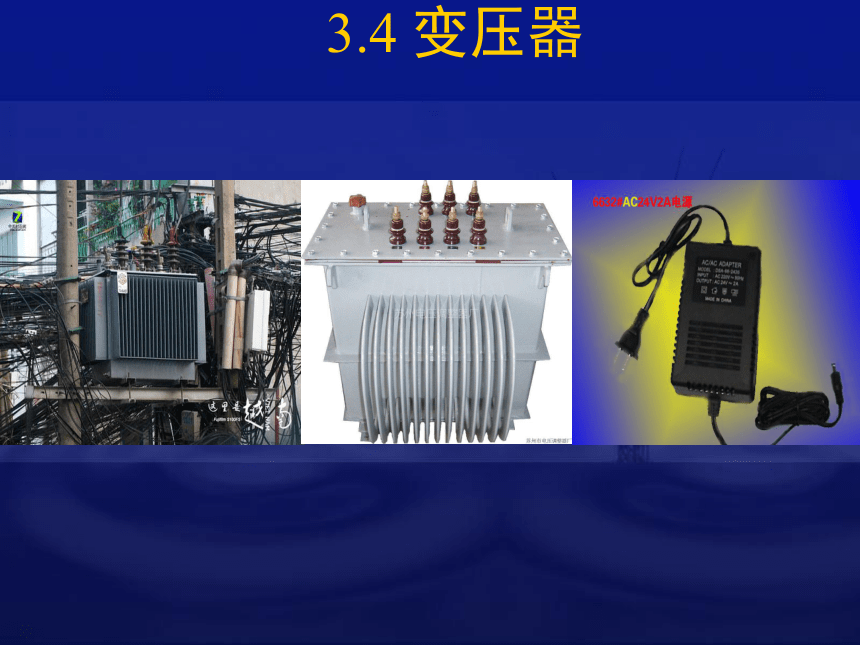

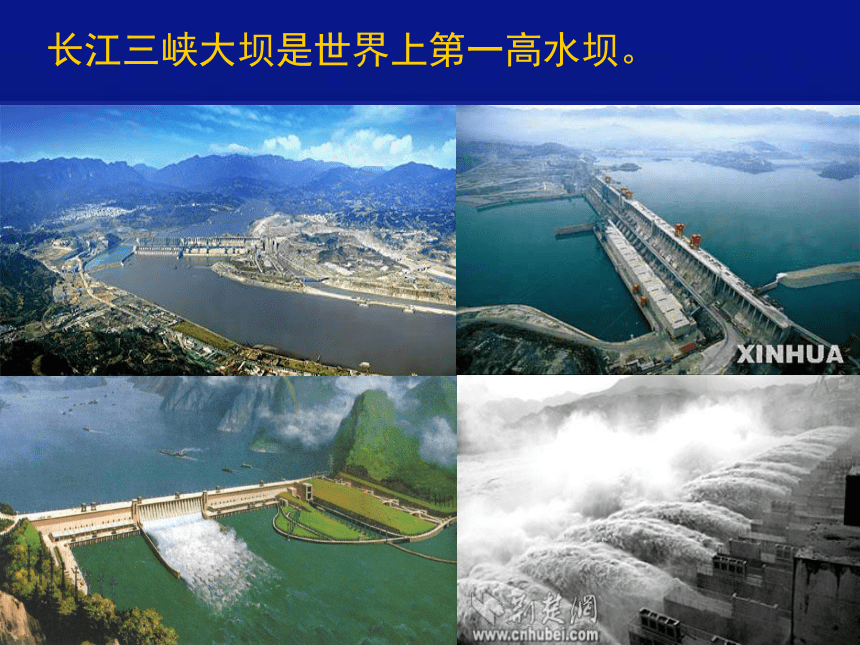

课件15张PPT。 3.4 变压器长江三峡大坝是世界上第一高水坝。大型发电机发出的电按等级一般有10.5KV，13KV，15.75KV，18KV，几种。用户、工厂如何利用发电厂发出的的电呢？ 各种用电器的额定电压可以各不相同，

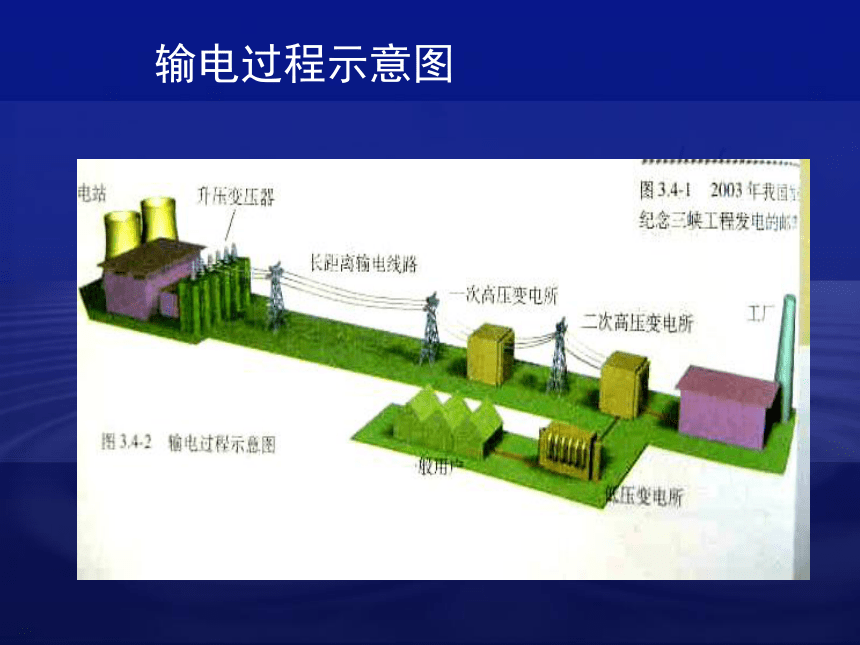

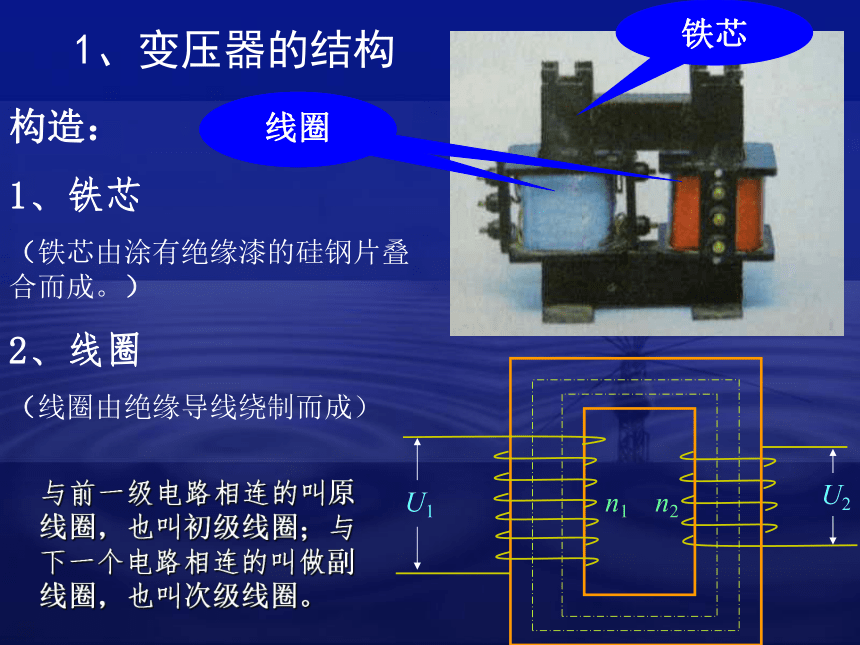

而且用电器的额定电压与发电厂提供的电压一般是不同的。为了适应各种用电器对电压的不同需求，必须对电压进行改变。输电过程示意图变压器交流电路中实现电压改变的重要设备。1、变压器的结构构造：
1、铁芯
（铁芯由涂有绝缘漆的硅钢片叠合而成。）
2、线圈

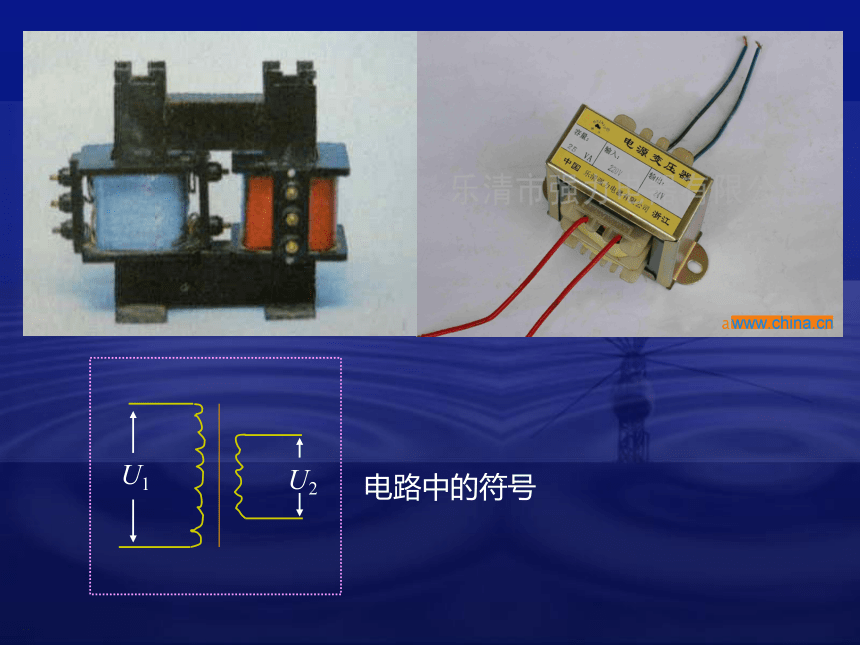

（线圈由绝缘导线绕制而成）铁芯与前一级电路相连的叫原线圈，也叫初级线圈；与下一个电路相连的叫做副线圈，也叫次级线圈。电路中的符号 原、副线圈之间没有用导线相连，灯为什么会亮呢？演示变压器的作用2、变压器的工作原理解释：原线圈接上交流电源后，铁芯中产生变化的磁场，根据法拉第电磁感应定律：
通过副线圈的磁通量发生变化，于是在副线圈中就产生了电动势。原线圈中电压与副线圈中的电压有什么样的关系呢？实验结果：线圈匝数多的一侧电压大。理想变压器的特点 不计漏磁，略去原、副线圈的电阻和各种电磁能量损失的变压器，称为理想变压器．
实际变压器（特别是大型变压器）一般都可以看成是理想变压器．（1）电压关系
　　　由于原、副线圈中具有相同的???t．根据法拉第电磁感应定律有：所以，　　由于不计原、副线圈的电阻，因而 ：所以：n2> n1时，U2>U1，这种变压器叫做升压变压器． n2< n1时，U22.变压器虽能改变电压、电流，但不能改变功率和频率，输入功率总等于输出的总功率，次级交变电流的频率总等于初级交变电流的频率．
3.变压器仅适用于交流电源谢谢！
