电能的输送(湖南省衡阳市)

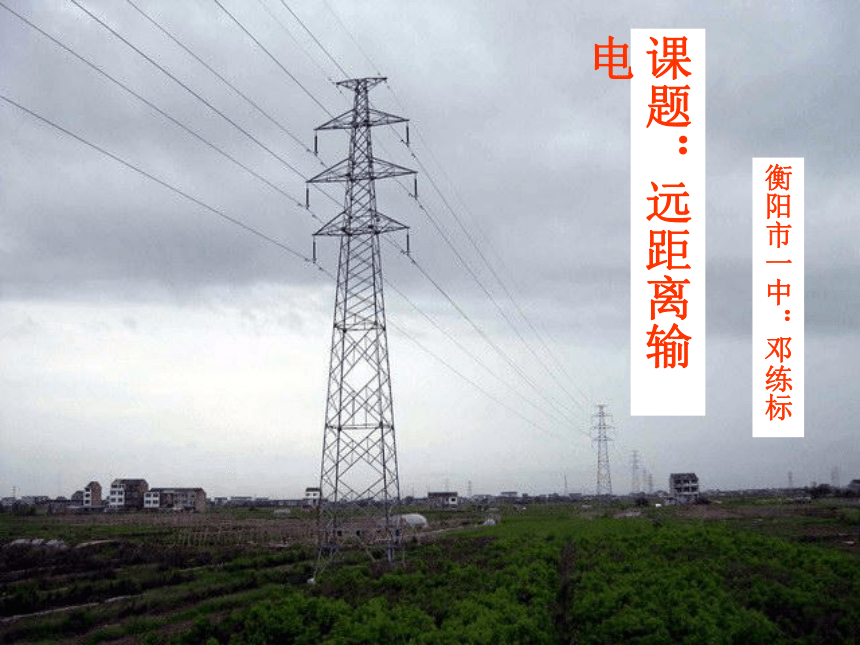

课件22张PPT。课题：远距离输电衡阳市一中：邓练标朝辞白帝彩云间，
千里江陵一日还。
两岸猿声啼不住，
轻舟已过万重山。更立西江石臂，
截断巫山云雨，
高峡出平湖。
神女应无恙，

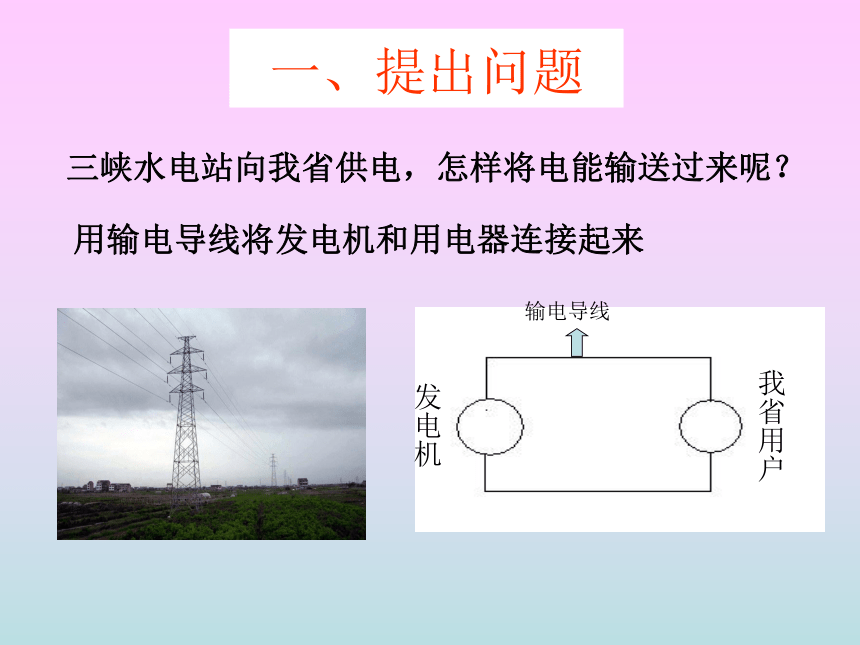

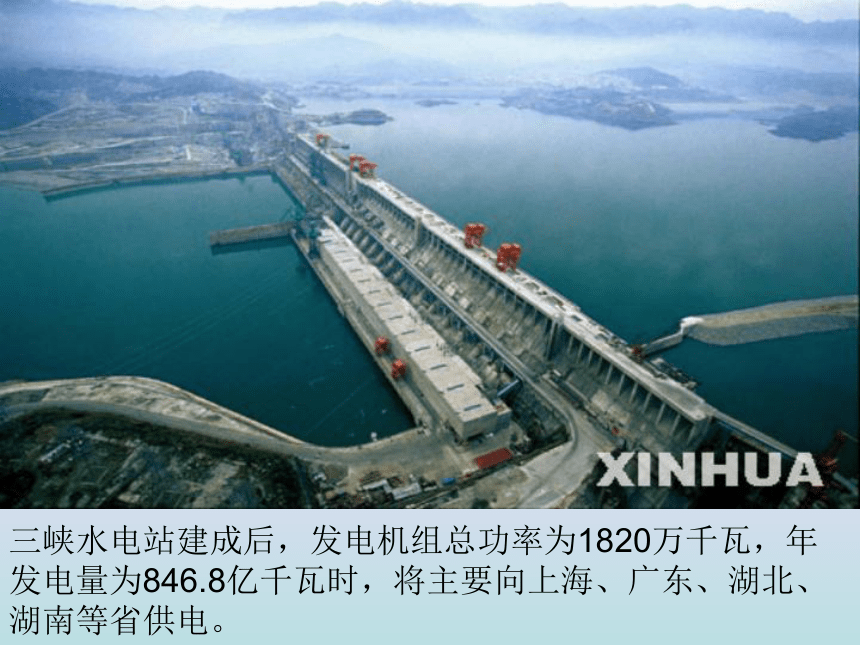

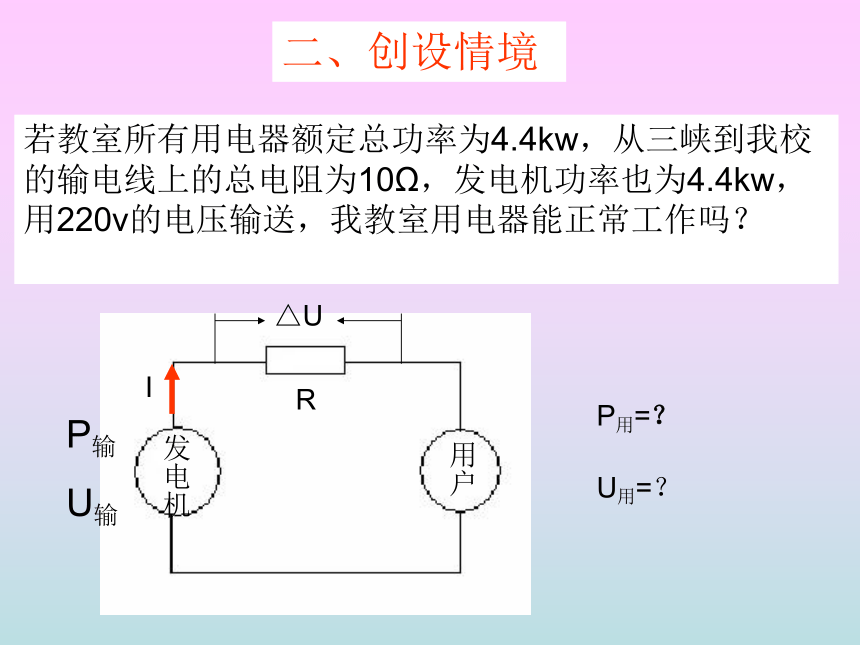

当经世界殊！三峡水电站建成后，发电机组总功率为1820万千瓦，年发电量为846.8亿千瓦时，将主要向上海、广东、湖北、湖南等省供电。三峡水电站向我省供电，怎样将电能输送过来呢？用输电导线将发电机和用电器连接起来一、提出问题若教室所有用电器额定总功率为4.4kw，从三峡到我校的输电线上的总电阻为10Ω，发电机功率也为4.4kw，用220v的电压输送，我教室用电器能正常工作吗？

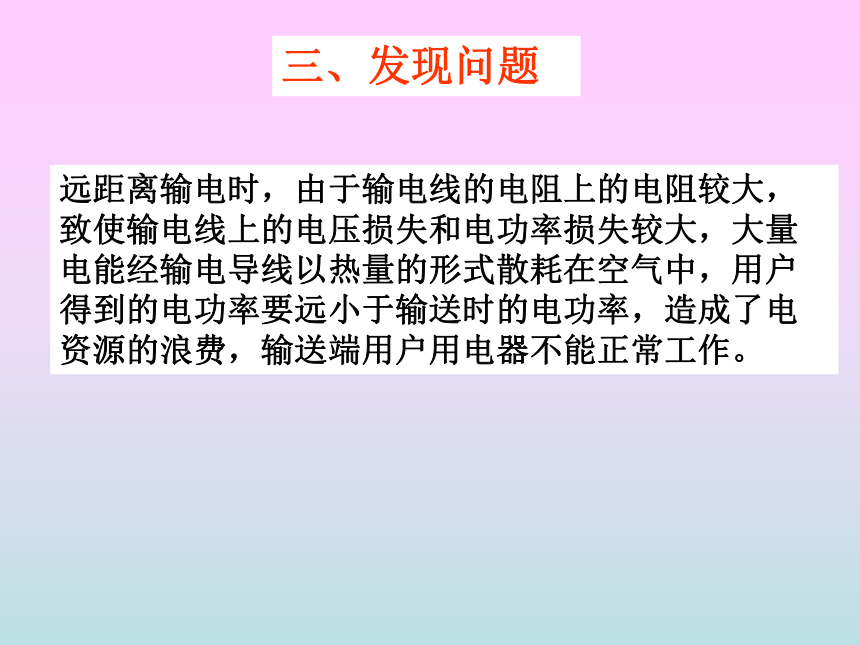

二、创设情境P用=？U用=？三、发现问题远距离输电时，由于输电线的电阻上的电阻较大，致使输电线上的电压损失和电功率损失较大，大量电能经输电导线以热量的形式散耗在空气中，用户得到的电功率要远小于输送时的电功率，造成了电资源的浪费，输送端用户用电器不能正常工作。四、分析问题1、电能主要在哪里损失？2、损失的电能如何来定量的表示？Q=I2RT= △U2/RT= △U·I·T五、探究问题的解决方案目的：减少远距离输电过程中输电导线上的电能的损失？
根据Q=I2RT，我们要减少Q。
方案一：减少时间T方案二：减少电阻R方案三：减少输电电流I：方案二：根据R=PL/S，只有增加导线的横截面积
实例：把功率为200kw的电能用铝导线输送到10km的地
方，要使损失的功率不超过输送功率的10%，用
110v的电压输送，导线的横截面积为多大？
（ρ=2.9×10－8Ω·m）I=P输/U输
P损=I2R
R=ρL/SS=96000㎜2此方案如果单一采用，输电线材料用量多，使得架线困难，成本造价高。方案三：此方案能大大减少输电线上的电压和电功率的损失，又不造成材料的浪费和架线的困难 六、方案的实施1．如何减少输电线上的电流？发电机输出功率P一定，要减少电流，根据I=P/U，就要提高输电电压，采用高压输电2．如何获得高压来输电呢？3.输送到用户处时，如何使用电器正常工作呢？4.请设计远距离输电的整体流程图？用升压变压器P2=P1用降压变压器远距离输电流程简图：主要关系式：七、设计答辩1．三峡水电站的一台发电机的输出电压为2kv，输出功率为4.0×103kw，输电线的电阻为20Ω，要使输送效率达到95%，则：
（1）输电线上损失的功率为多大？
（2）输电线上损失的电压为多大？
（3）需要用多大的的电压输电？
（4）升压变压器的初次级线圈的匝数比？ 2、远距离输电时，电压是否越高越好？输电电压越高，输电线上的电压和电功率损失就越小，但也不是说电压越高越好，可以无限制的提高电压。电压越高，对输电线绝缘的要求越高，线路修建费就越高。同时，电压越高，变压器的电压也就越高，制造变压器时在绝缘、结构等方面的要求也相应提高。实际输电时，要综合考虑各种因素，依据不同的情况选择合适的电压3、是否所有的输电都用高压输电呢？不是
如果输送功率比较大，输电距离比较远，就要采用较高的电压输电。
如果输送功率不太大，距离也不太长，就不必用太高的电压输电。
如：输送功率为100kw以下，距离为几百米以内，一般用
220v的低压输电
输送功率为几千千瓦到几万千瓦，距离为几十千米到
上百千米，一般用35kv或110kv的高压送电
输送功率为10万千瓦以上，距离为几百千米，就要用
220kv的超高压送电
1．查阅资料，了解直流输电的情况。
2．请同学们结合我校的实际情况，谈谈你对节
约用电的建议 八、课后活动
