自感现象 涡流

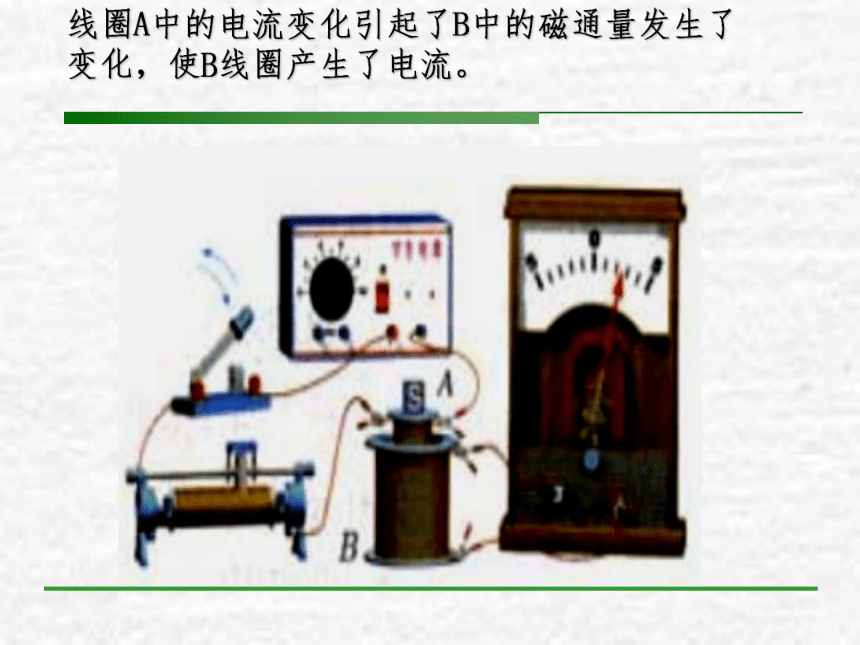

课件37张PPT。城市的无轨电车在转弯的时候，拾电器与电线接触的位置常常会打出火花来，这是为什么呢？电磁炉可以烧水炒菜的原理是什么呢？3.6 自感现象 涡流线圈A中的电流变化引起了B中的磁通量发生了变化，使B线圈产生了电流。线圈A中的电流变化引起了B中的磁通量发生了变化，使B线圈产生了电流。可曾想过：
A中的电流的变化也会改变自身的磁通量，那么线圈A中是否也会产生感应电动势呢？A中也会产生感应电动势一、自感现象因自身电流的变化而激发感应电动势的现象----自感现象。

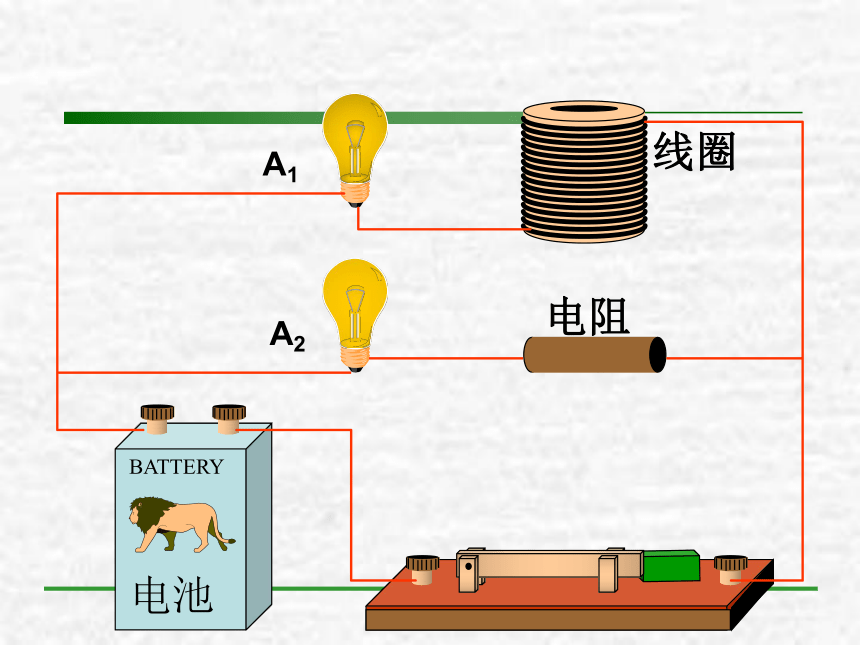

在自感现象中产生的电动势叫自感电动势。自感现象对电路有什么影响呢？自感现象实验演示电池BATTERY线圈电阻R线圈电阻也是RA1A2电池BATTERY线圈电阻A1A2电池BATTERY线圈电阻A1A2电池BATTERY线圈电阻A1A2电池BATTERY线圈电阻A1A2电池BATTERY线圈电阻合上闸刀开关后，此灯缓慢变亮,最后与A2灯一样亮。A1A2此实验说明：
当开关闭合时，线圈的自感电动势阻碍电流的增加。当开关断开时，
自感电动势对电路
有怎样的影响呢？电池BATTERY线圈电池BATTERY线圈断开开关，观察现象电池BATTERY线圈断开开关，观察现象电池BATTERY线圈断开开关，观察现象电池BATTERY线圈断开开关，观察现象电池BATTERY线圈断开开关，观察现象电池BATTERY断开开关后此灯缓慢变暗（如果线圈选的合适，灯泡甚至会很亮的闪一下再熄灭。）线圈此实验说明：
当开关断开时，线圈的自感电动势阻碍电流的减小。由这两个实验，我们可以说：电路中自感的作用是
阻碍电流的变化。电路中自感线圈的符号二、电感器电路中的线圈叫电感器，它的性能用自感系数来描述，简称自感。
线圈越大、匝数越多，它的自感系数越大，给线圈加入铁芯，自感系数也变大。日光灯中的镇流器自感现象有时也会带来危害车内电动机是个自感很大的电感器，当拾电器瞬间脱离电线时，会产生很大的自感电动势，发生电弧放电。自感现象有时也会带来危害电弧不仅会烧坏开关，有时还会危及人员的安全。电磁炉 的原理----涡流三、涡流涡流是整块导体发生的电磁感应现象一般来说，只要空间有变化的磁通量，其中的导体就会产生感应电流，把这种感应电流叫涡流。电磁炉原理----涡流的应用线圈锅磁感线涡流的利用探雷器涡流的利用安检门手持式金属探测器 检查管制刀具、枪支、钢管等违禁品。 涡流的危害预防 变压器线圈中流过的交变电流,在铁芯中产生涡流，使铁芯发热,浪费了能量,还可能损坏变压器。用电阻率较大的硅钢材料做铁芯。
用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯。
谢谢!日光灯的构造镇流器——启动时，产生高电压，帮助点燃；正常工作时的感抗限制电流，保护灯管启动器——自动开关可用普通开关或短绝缘导线代替。正常工作时不起作用，可以去掉。 关于日光灯的工作原理，下列说法正确的（ ）
A. 镇流器的作用是将交流电变为直流电
B. 在日光灯的启动阶段，镇流器能提供一个瞬时高
压，使灯管开始工作
C.日光灯正常发光时，启动器的两个触片是分离的
D.日光灯发出柔和的白光是由汞原子受到激发后直
接辐射的
