打点计时器测速度

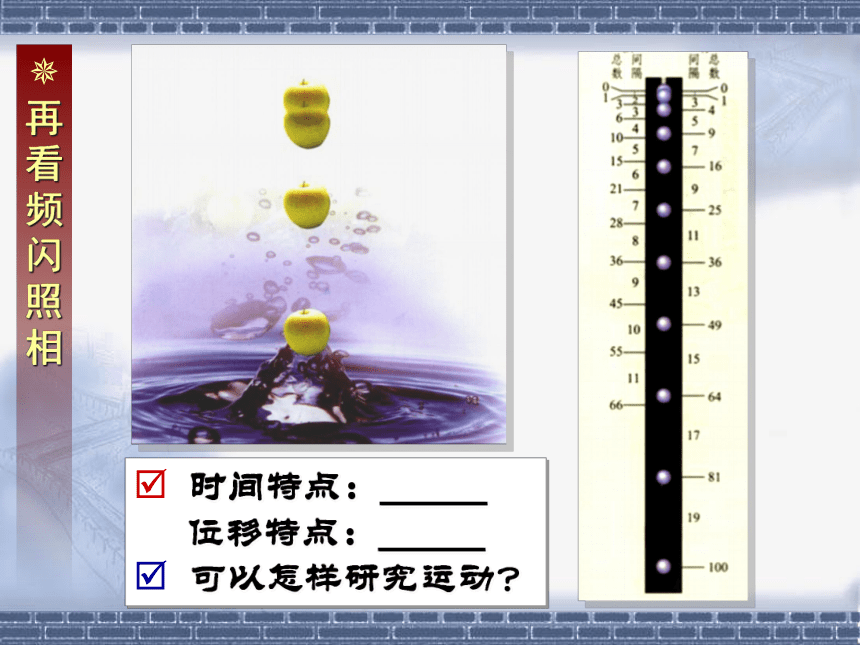

课件24张PPT。第一章 运动的描述4、实验：用打点计时器测速度?体会展示细节，有助于更好的研究过程?再看频闪照相? 时间特点：_____
位移特点：_____

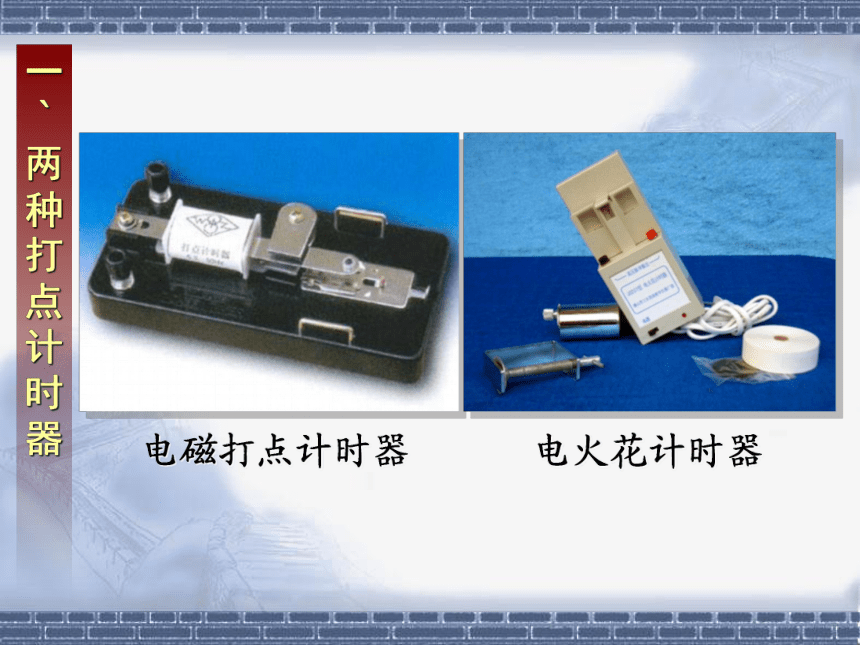

? 可以怎样研究运动？?头脑风暴 能否设计更方便测量的与“频闪照相”类似的方法？最好直接测量位移一种方案：机器的发明可以帮助完成“不可能的任务”一`两种打点计时器电磁打点计时器电火花计时器一`两种打点计时器1、电磁打点计时器
（1）原理
（2）构造

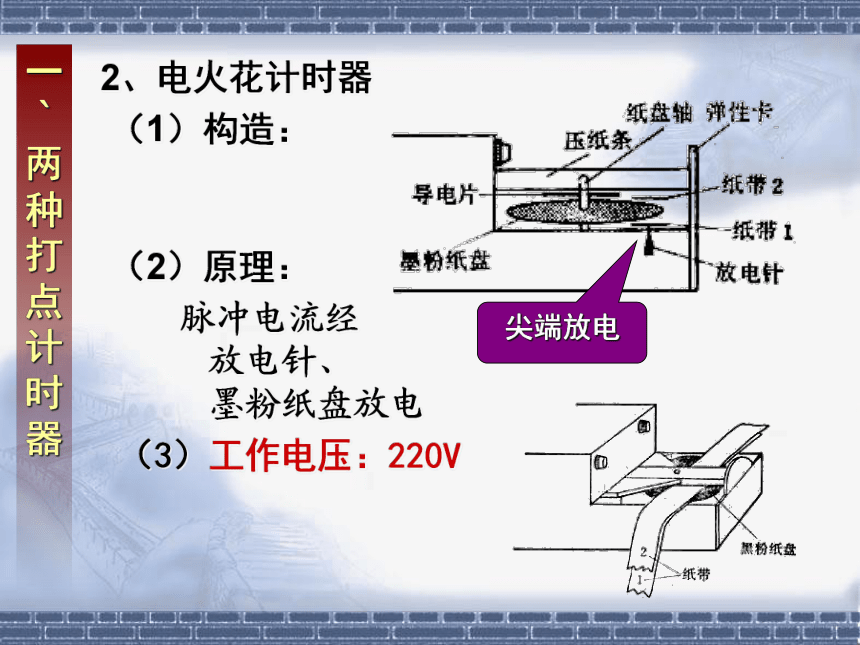

（3）工作电压：6V以下直流？交流？一`两种打点计时器2、电火花计时器
（1）构造：
（2）原理：
脉冲电流经 放电针、 墨粉纸盘放电

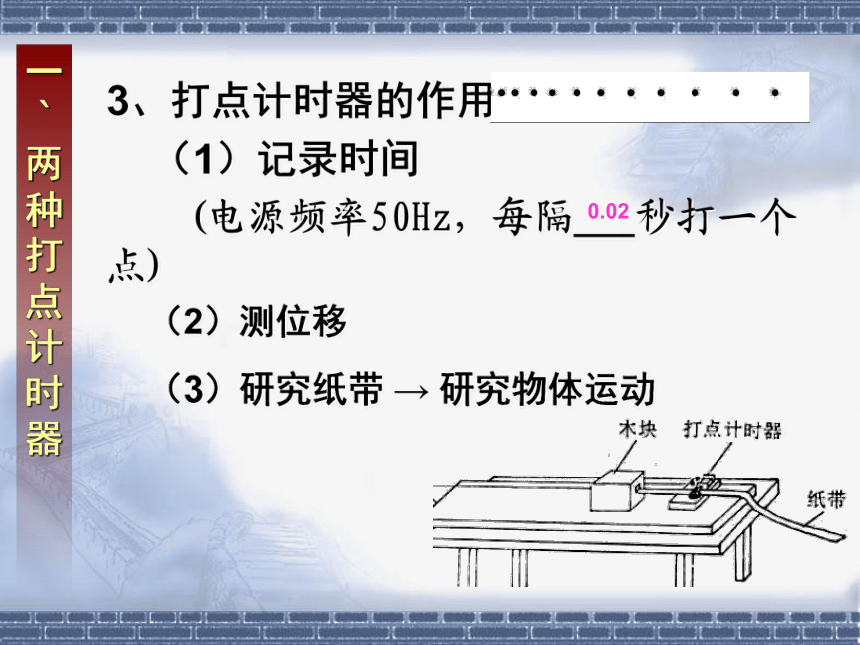

（3）工作电压：220V尖端放电一`两种打点计时器3、打点计时器的作用
（1）记录时间
(电源频率50Hz，每隔___秒打一个点)0.02（2）测位移

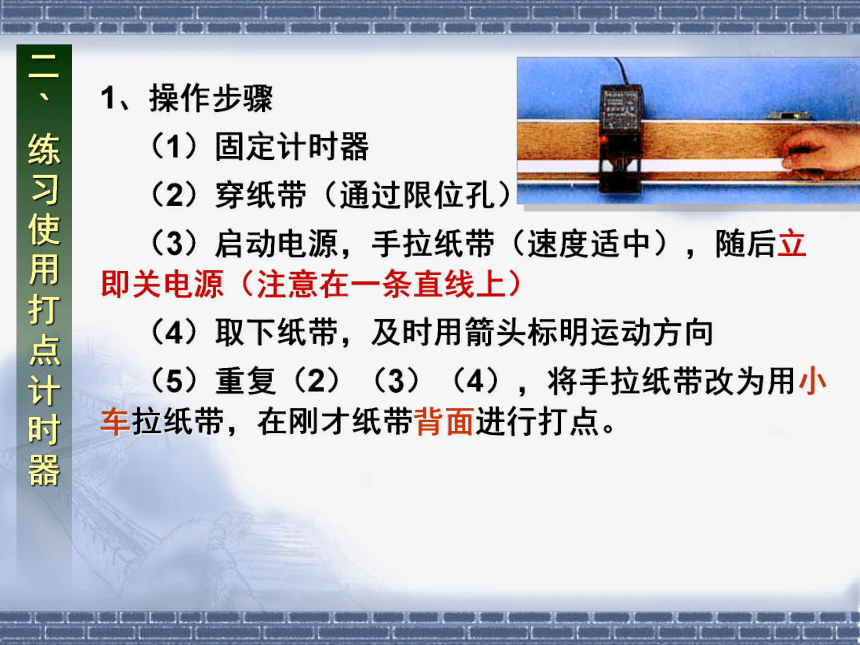

（3）研究纸带 → 研究物体运动二 `练习使用打点计时器1、操作步骤
（1）固定计时器
（2）穿纸带（通过限位孔）
（3）启动电源，手拉纸带（速度适中），随后立即关电源（注意在一条直线上）
（4）取下纸带，及时用箭头标明运动方向
（5）重复（2）（3）（4），将手拉纸带改为用小车拉纸带，在刚才纸带背面进行打点。接线柱线圈永久磁铁振片振针限位孔定位轴复写纸纸带二 `练习使用打点计时器2、纸带的简单处理 ——测平均速度
（1）需测量的量：
（2）关系式：疏密与速度的关系 公式：18.9mm1.89cm0. 0189m?头脑风暴如何测出E点的瞬时速度？原则：准确性 可行性0.01200.040.300.01840.040.4600.300.10.460.20.30.40.5三 `测瞬时速度四 `用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图少了什么？?头脑风暴是折线，还是曲线（拟合）？？四 `用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图
4、速度－时间图像（v-t graph）手是如何运动的？D图中曲线D表示物体从起点位置开始做变速直线运动，t时刻速度的大小为v=tan αtα1.如图所示是一个物体的 v-t 图象，从以下三个方面说明它的速度是怎样变化的？
（1）物体是从静止开始运动还是具有一定的初速度？
（2）运动的方向是否变化？
（3）速度的大小是否变化？怎样变化？
（4）0~t3内，物体位移如何变化？2．如图所示为某质点做直线运动的速度—时间图象，下列说法正确的是（ ）
A．质点始终向同一方向运动
B．在运动过程中，质点运动方向发生变化
C．前2 s内做加速直线运动
D．后2 s内做减速直线运动B x/m从速度－时间图象获得的信息判断物体的运动性质
判断运动方向
知道初始状态
确定任意时刻的瞬时速度或某段时间内的速度变化
交点代表速度相等v/m?s-14030201005101520 5025t/sⅠⅡⅢ
Ⅳ-10如图所示为甲、乙、丙三个物体在同一直线上运动的x-t图象，比较前5 s内三个物体的平均速度大小为 ___ ___ ；
比较前 10 s内三个物体的平均速度大小有 ′____′____′（填“>”“=’“<”）　　　　　　　　　　　　　　　　 >>==x明明同学讲了一个龟兔赛跑的故事，按照明明讲的故事情节，聪聪画出了兔子和乌龟的位移图象如图所示，请你依照图象中的坐标，并结合物理学的术语来讲述这个故事．在讲故事之前，先回答下列问题．（1）小李故事中的兔子和乌龟是否在同一地点同时出发？（2）乌龟做的是什么运动？（3）兔子和乌龟在比赛途中
相遇过几次？（4）哪一个先通过预定位移
到达终点？
