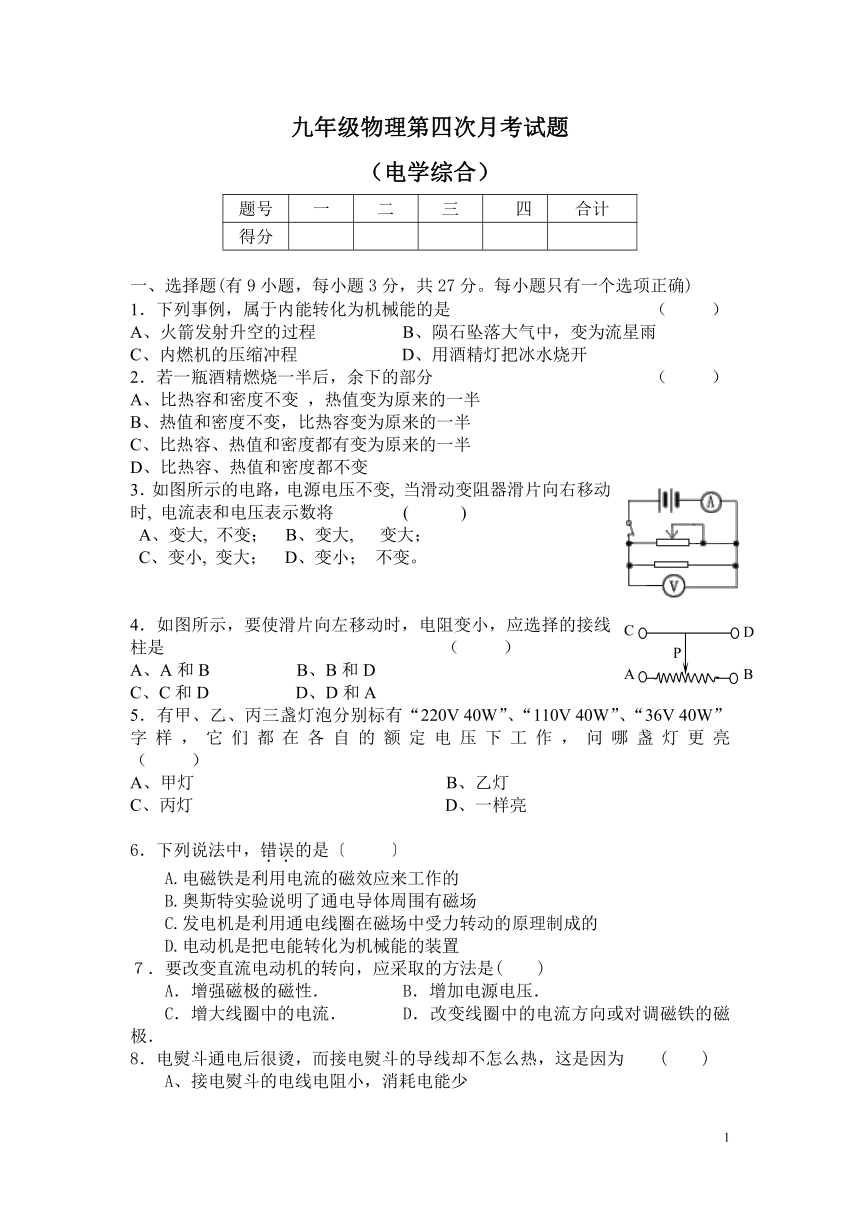

电学综合（第十六、十七章）(安徽省安庆市望江县)

九年级物理第四次月考试题
（电学综合）
题号 一 二 三 四 合计
得分
一、选择题(有9小题，每小题3分，共27分。每小题只有一个选项正确)
1．下列事例，属于内能转化为机械能的是 （ ）
A、火箭发射升空的过程 B、陨石坠落大气中，变为流星雨
C、内燃机的压缩冲程 D、用酒精灯把冰水烧开
2．若一瓶酒精燃烧一半后，余下的部分 （ ）
A、比热容和密度不变 ，热值变为原来的一半
B、热值和密度不变，比热容变为原来的一半
C、比热容、热值和密度都有变为原来的一半
D、比热容、热值和密度都不变
3．如图所示的电路，电源电压不变, 当滑动变阻器滑片向右移动时, 电流表和电压表示数将 ( )
A、变大, 不变；　B、变大, 变大；
C、变小, 变大；　D、变小； 不变。　
4．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是 （ ）
A、A和B B、B和D
C、C和D D、D和A
5．有甲、乙、丙三盏灯泡分别标有“220V 40W”、“110V 40W”、“36V 40W”字样，它们都在各自的额定电压下工作，问哪盏灯更亮 （ ）
A、甲灯 B、乙灯
C、丙灯 D、一样亮
6．下列说法中，错误的是〔 〕
A.电磁铁是利用电流的磁效应来工作的
B.奥斯特实验说明了通电导体周围有磁场
C.发电机是利用通电线圈在磁场中受力转动的原理制成的
D.电动机是把电能转化为机械能的装置
７．要改变直流电动机的转向，应采取的方法是(　　)
　　A．增强磁极的磁性．　　 B．增加电源电压．
C．增大线圈中的电流．　　 D．改变线圈中的电流方向或对调磁铁的磁极．
8．电熨斗通电后很烫，而接电熨斗的导线却不怎么热，这是因为 ( )
A、接电熨斗的电线电阻小，消耗电能少
B、通过电线的电流小于通过电熨斗的电流
C、接电熨斗的导线散热快，所以温度低
D、接电熨斗的电线有绝缘层保护，能隔热

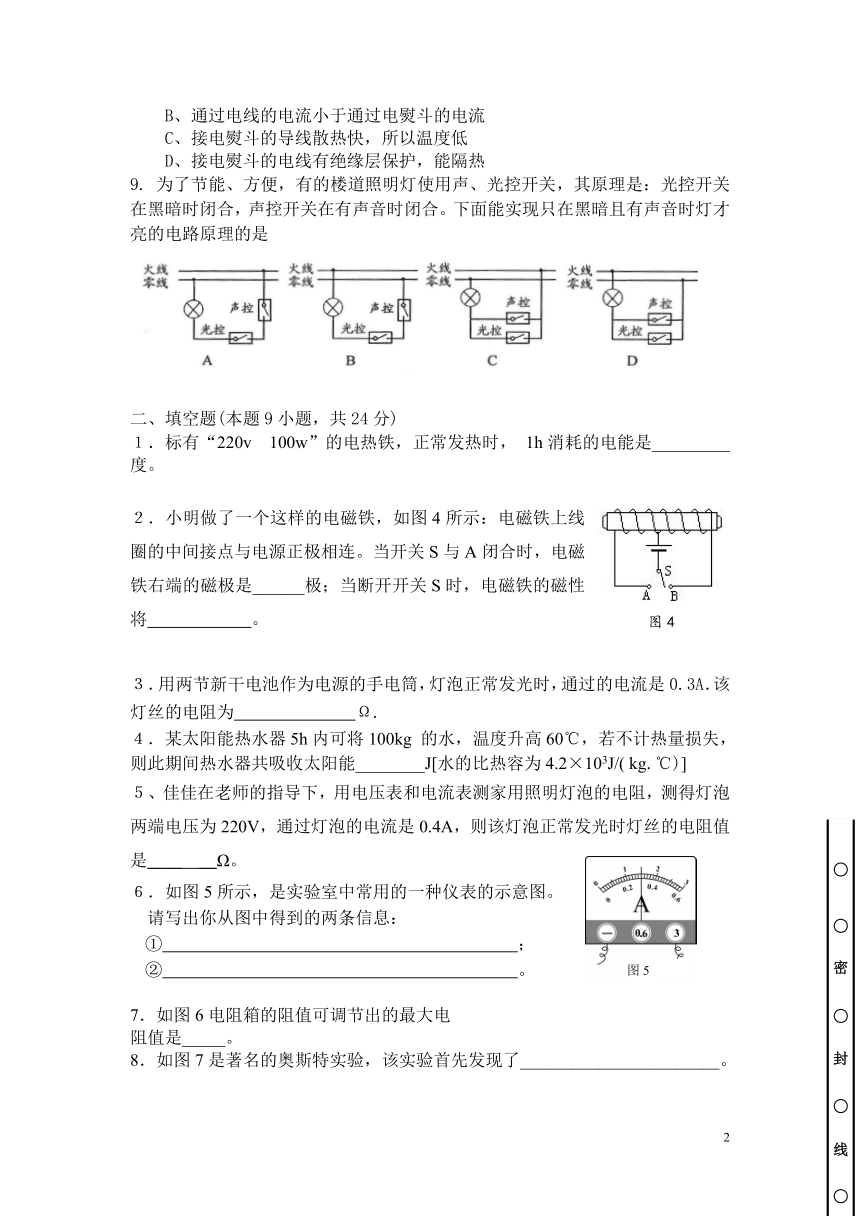

9. 为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理的是
二、填空题(本题9小题，共24分)
１．标有“220v　100w”的电热铁，正常发热时， 1h消耗的电能是_________度。
２．小明做了一个这样的电磁铁，如图4所示：电磁铁上线圈的中间接点与电源正极相连。当开关S与A闭合时，电磁铁右端的磁极是______极；当断开开关S时，电磁铁的磁性将 。
３．用两节新干电池作为电源的手电筒，灯泡正常发光时，通过的电流是0.3A．该灯丝的电阻为 Ω.
４．某太阳能热水器5h内可将100kg 的水，温度升高60℃，若不计热量损失，则此期间热水器共吸收太阳能________J[水的比热容为4.2×103J/( kg.℃)]
５、佳佳在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V，通过灯泡的电流是0.4A，则该灯泡正常发光时灯丝的电阻值是＿＿ ＿Ω。　
６．如图5所示，是实验室中常用的一种仪表的示意图。
请写出你从图中得到的两条信息：
①　　　　　 　　　　　　　 　　　　；
②　　　　　　　　 　 　　　　　　　。
7．如图6电阻箱的阻值可调节出的最大电
阻值是_____。
8．如图7是著名的奥斯特实验，该实验首先发现了_______________________。
　　
9．图8的实验表明：电磁铁的__________越多,则磁性越强。此外，磁性强弱还跟电流大小有关，当变阻器滑片向右移，则这两电磁铁吸引的钉子数都将_______。（选填“增加”或“减少”）
三、作图、实验、探究题 (共19分)　
1．在图9的方框内填上电池正负极的符号，标出图中小磁针A、B的N极。根据图10磁感线方向，标出螺线管的磁极和导线中的电流方向。
2．在完成了“探究电磁铁的磁性跟
哪些因素有关”实验后，小华同学进一步思
考认为：电磁铁磁性强弱除了跟电流大小、
线圈匝数、是否有铁芯有关外，还可能与
线圈在铁芯上绕的疏密程度有关．于是他
用相同的漆包线(表面涂有绝缘漆的导
线)绕在大铁钉上制成简单的电磁铁，并
利用如图１1所示的两个实验电路进行研究。　　　　　　　　图11
⑴你认为他的研究中存在的问题是 ；
⑵电磁铁的磁性强弱除了与上述因素有关外，还可能与什么因素有关 请根据你的经验，写出一个你的猜想： .
3．如图为“测定小灯泡正常工作时电阻”的实验电路图：
① 若小灯泡的额定电压3.8V（电源电压4.5 V），电阻约18Ω，电流表应该选_______A量程。（2分）
② 闭合开关S前，滑动变阻器滑片应置于_________（a或b）端。（2分）
③ 闭合开关S后，发现灯L不亮，电流表无示数，电压表有示数且接近电源电压，此故障的原因可能是（ ）（2分）
A、电流表处有开路 B、小灯泡L开路
C、电压表处有短路 D、小灯泡L短路
④ 如果电压表的大量程坏了（电源电压4.5 V），你准备怎么办？（用电路图说明）（2分）
四、计算题(有2小题，共20分。解题过程应写出必要的文字说明、所依据的公式，运算过程和结果应写明数值和单位)
1．现有一个标有“3.6V 0.9W”字样的灯泡，要使它接到6V的电源上后能正常发光，应该跟它串联一个多大的电阻？该电阻消耗的功率是多大？
２．图13所示的电路中，电源电压恒定为4.5V，电流表示数为0.5A，电压表V1的示数为3V。当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A。求：
（1）电压表V2的示数；
（2）电阻R1的电阻值；
（3）滑动变阻器的最大电阻；
（4）滑片移到最右端时，V1的示数及此时电路
消耗的总功率。
答案
1、 ADDDDCDAA
2、 1、0.1
2、S；消失
3、10
4 2.52Χ107
5、550
6、略
7、9999
8、通电的导体周围存在着磁场
9、匝数多，减少
三、1、略；2略；3、(1)0~0 .6 (2)b (3)B (4)略
四、1、9.6Ω 0.6W
2、（1）4.8V （2）3Ω （3）12Ω （4）3.6V 1.35W
