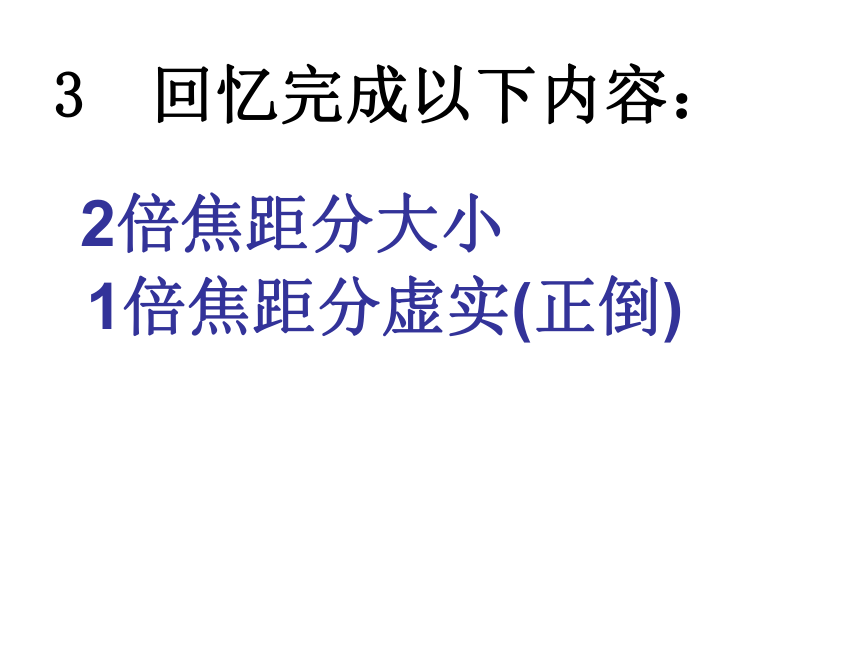

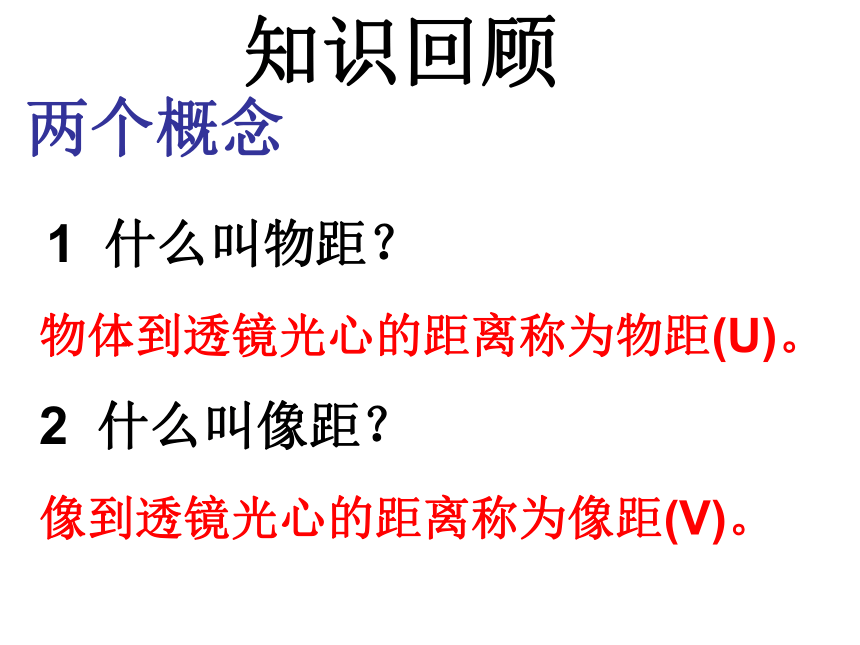

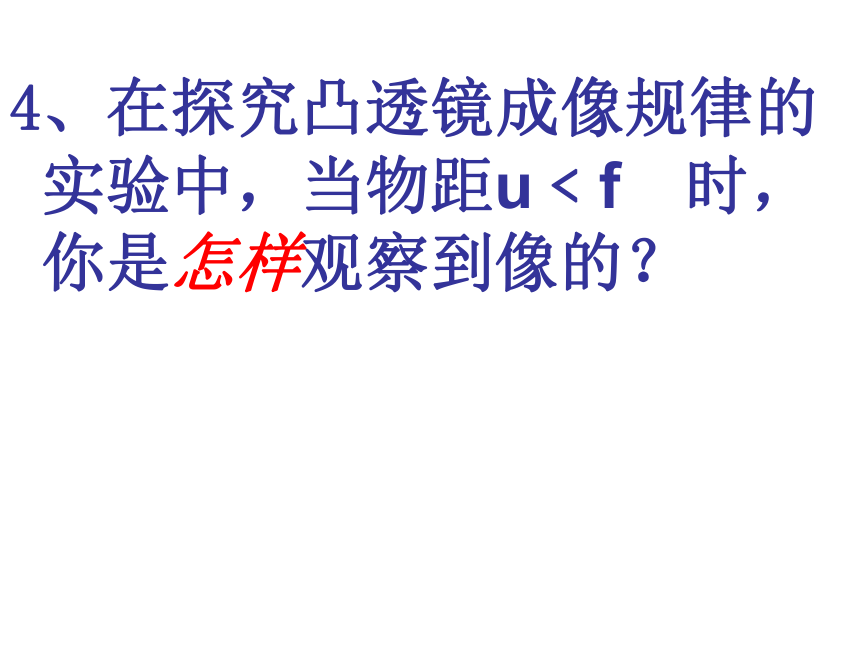

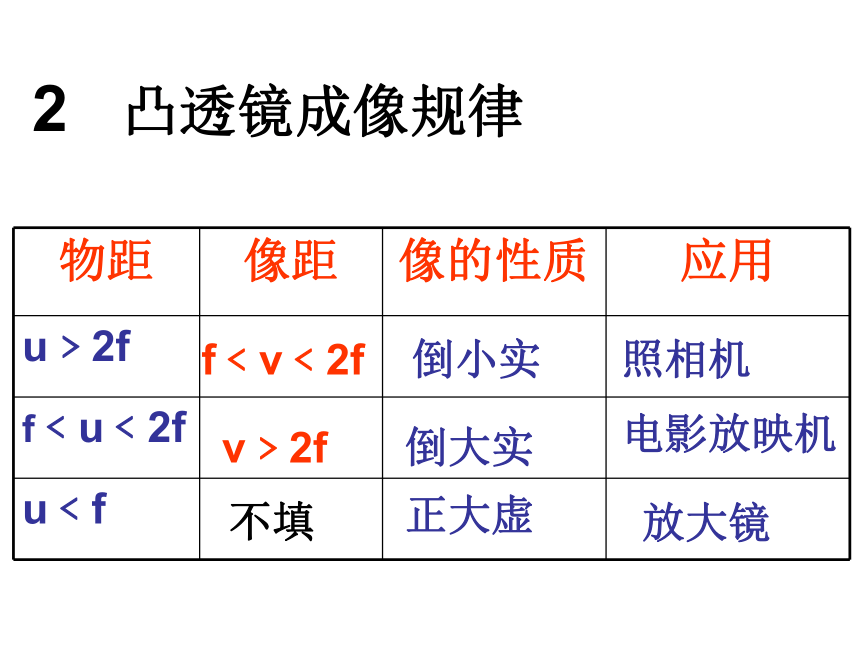

课件30张PPT。探究凸透镜成像规律第三课时1 什么叫物距？物体到透镜光心的距离称为物距(U)。2 什么叫像距？像到透镜光心的距离称为像距(V)。知识回顾两个概念2 凸透镜成像规律f﹤v﹤2fv﹥2f倒小实照相机倒大实电影放映机正大虚放大镜不填3 回忆完成以下内容：2倍焦距分大小1倍焦距分虚实(正倒)4、在探究凸透镜成像规律的实验中，当物距u﹤f 时，你是怎样观察到像的？

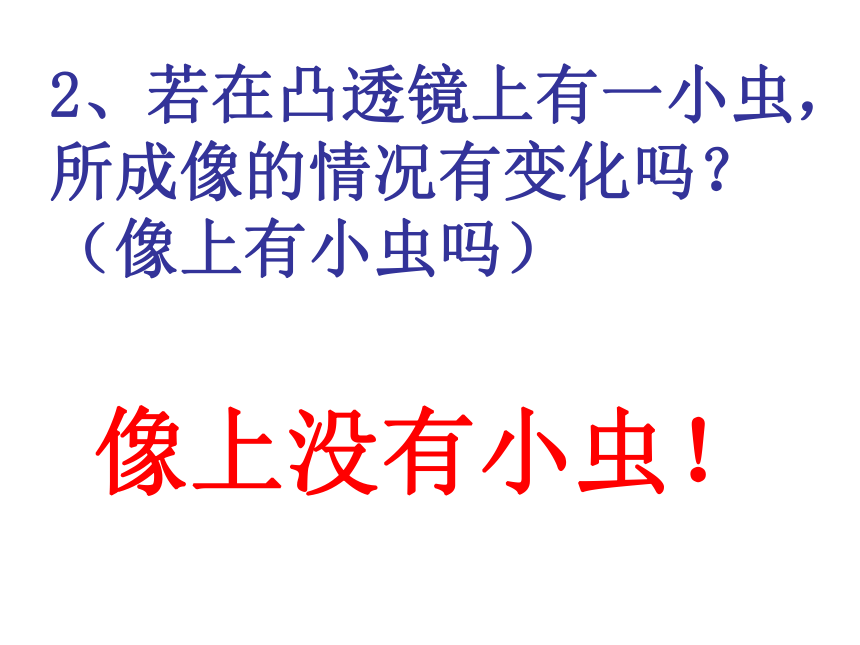

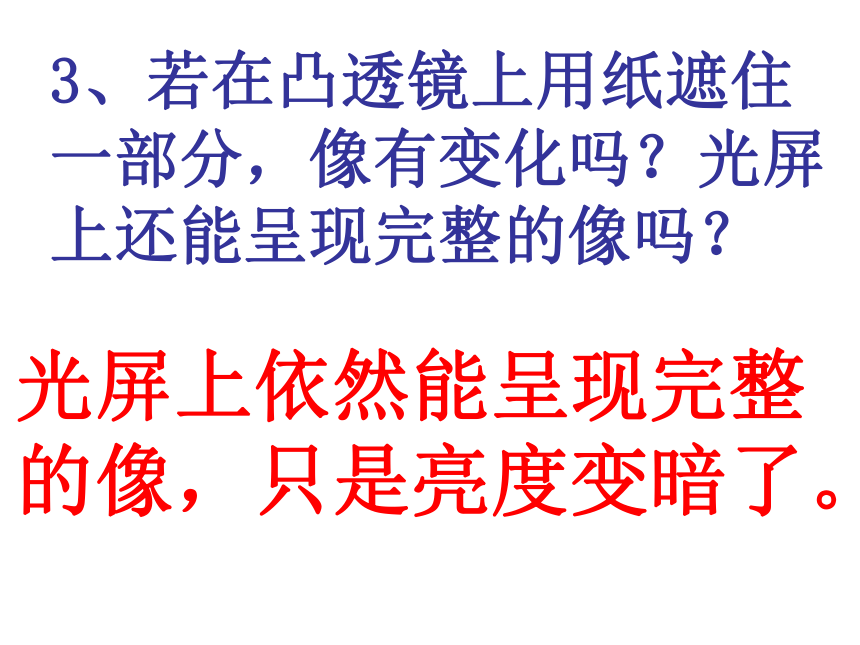

1、若在凸透镜上有一污点，所成像的情况有变化吗？（像上有污点吗）像上没有污点！问题探究2、若在凸透镜上有一小虫，所成像的情况有变化吗？（像上有小虫吗）像上没有小虫！3、若在凸透镜上用纸遮住一部分，像有变化吗？光屏上还能呈现完整的像吗？光屏上依然能呈现完整的像，只是亮度变暗了。

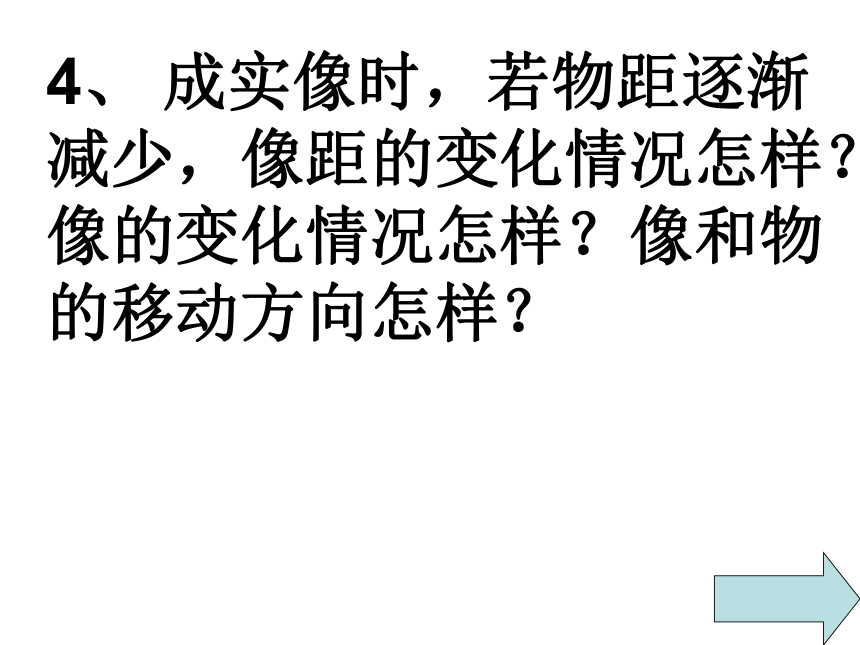

4、 成实像时，若物距逐渐减少，像距的变化情况怎样？像的变化情况怎样？像和物的移动方向怎样？练习纸上得来终觉浅

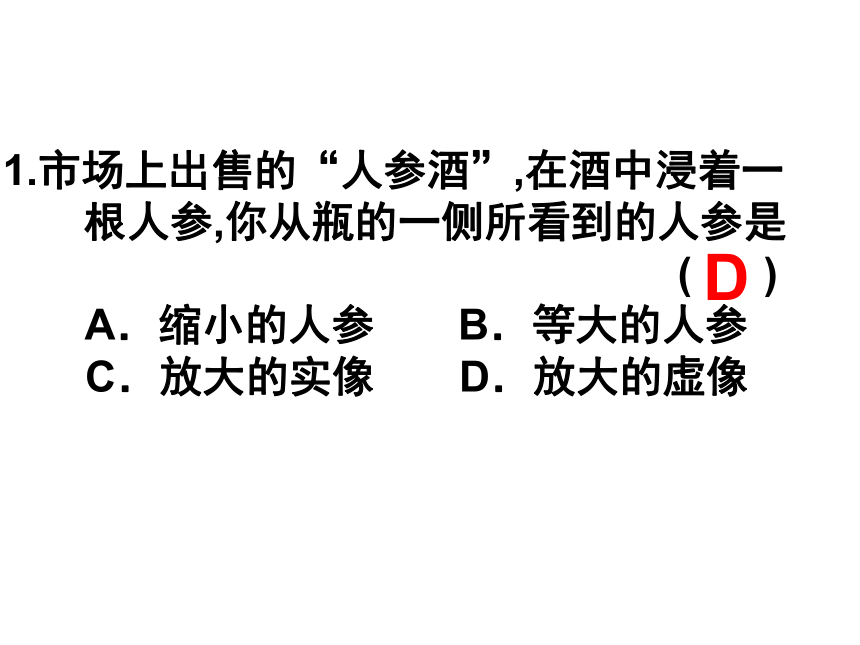

绝知此事要躬行!1.市场上出售的“人参酒”,在酒中浸着一
根人参,你从瓶的一侧所看到的人参是
( )
A．缩小的人参 B．等大的人参

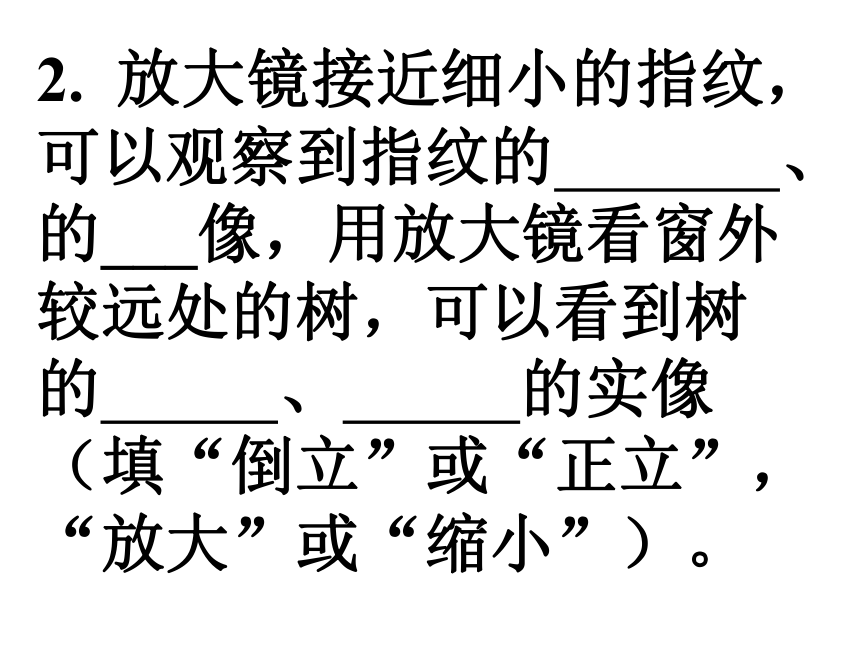

C．放大的实像 D．放大的虚像D2. 放大镜接近细小的指纹，可以观察到指纹的 、 的___像，用放大镜看窗外较远处的树，可以看到树的 、 的实像（填“倒立”或“正立”，“放大”或“缩小”）。 3 一束平行光对着凸透镜照射时，在凸透镜的另一侧距离透镜中心10cm的地方出现一个小亮点，那么把点燃的蜡烛放在距离凸透镜中心15cm的地方，则在光屏上可以得到一个（ ）A 倒立放大的实像 B 倒立缩小的实像
C 正立放大的虚像 D 正立缩小的实像A4 物体放在焦距为16cm的凸透镜的主光轴上，在透镜的另一侧光屏上得到一个缩小的像，则该物体离凸透镜的距离可能是（ ）A 10cm B 20cm
C 30cm D 40cmD5 一个焦距为10cm的凸透镜，当物体从离透镜40cm处逐渐移到离透镜15cm处的过程中，下列说法正确的是（ ）A 像逐渐变小，像距逐渐变小
B 像逐渐变大，像距逐渐变大
C 像逐渐变大小，像距先变小后变大
D 像逐渐变大，像距逐渐变小 B6. 老奶奶用放大镜看报纸时,为了看
到更大的清晰的像,应保持( )
A.报纸与眼睛不动,放大镜离报纸远一些
B.报纸与眼睛不动,放大镜离报纸近一些
C.报纸与放大镜不动,眼睛离报纸近一些
D.报纸与放大镜不动,眼睛离报纸远一些A7.在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的 （ ）8. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（ ）
A、照相机 B、幻灯机 C、放大镜 D、潜望镜 9．把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的像，物体离凸透镜的距离可能是( )
A ． 7.5 cm B．12.5 cm C．4.5 cm D． 10 cm10.如图所示，把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图中的（ ）11、用照相机拍集体照，发现有一部分人没进入镜头，这时应采取的方法是：（ ）
A.把照相机向人移近，同时增大底片到镜头之间的距离
B. 把照相机向人移近，同时减小底片到镜头之间的距离
C. 把照相机向人移远，同时增大底片到镜头之间的距离
D. 把照相机向人移远，同时减小底片到镜头之间的距离12、在2008年北京奥运会安保工作中将采用人脸识别系统，识别系统的摄像机可自动将镜头前lm处人脸拍摄成数码相片，通过信号线传递给计算机识别，摄像机的镜头( )
A．相当于凸透镜，焦距可为0．1m
B．相当于凹透镜，焦距可为0．1m C．相当于凸透镜，焦距可为0．5m D．相当于凸透镜，焦距可为0．6m13、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm，则底片到镜头间的距离为（ ）Ａ.１００mm以外 Ｂ.５０mm以内 Ｃ.略大于５０mm Ｄ.恰为５０mm14、如图，某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是( ) Ａ．使烛焰位于a点时，屏上出现的实像最小 Ｂ．使烛焰位于c点时，屏上出现的实像最大 C．使烛焰位于b点时，成缩小的实像 D．使烛焰位于d点时，成放大的实像 15、在“研究凸透镜成像规律的实验中”： （1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致在 ，其目的是为了 。 （2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立等大的实像，则凸透镜的焦距是 cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是 、 、 ，利用此原理制成了 。（3） 若实验过程中，无论怎样移动 光屏，屏上始终不会出现清晰的像， 可能的原因有：（4）若在实验中发现屏上成的像偏右偏下，为了使像呈现在屏的中央， 应该怎样调整光屏？若保持光屏不动，应该怎样调节蜡烛的位置？16、小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm．实验过程中，如图所示，光屏上可得一个清晰的像，这个像是 (选填“倒立”或“正立”)， (选填“放大”、“等大”或“缩小”)的实像．生活中 就是利用这个原理制成的．图中若固定凸透镜，将蜡烛移到30 cm刻线处，再向 (选填“左”或“右”)移动光屏到适当位置，又可在屏上得到一个清晰的像． 再见
