4.2 透镜

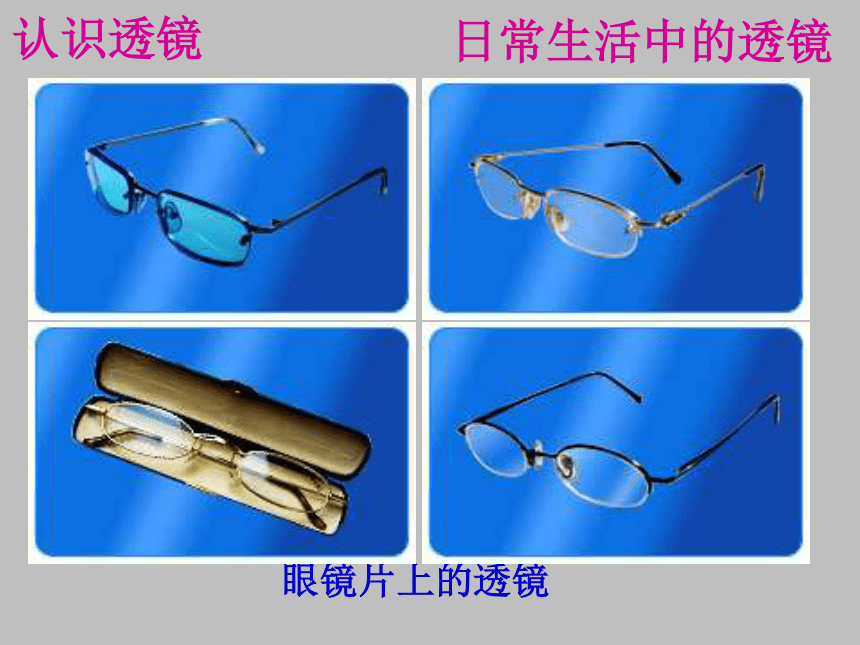

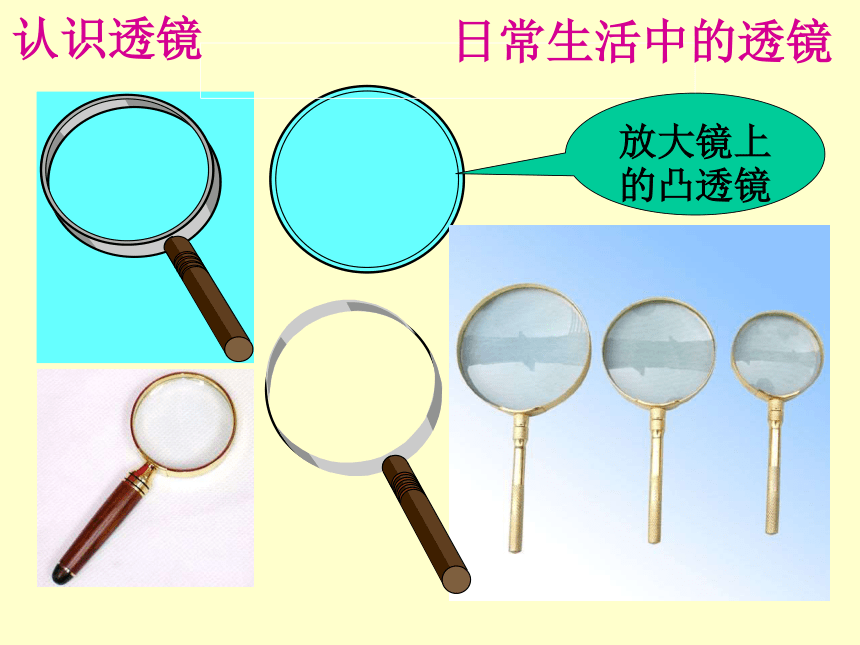

课件27张PPT。第四章 光的折射 透镜泗阳县新阳中学第二节 透镜日常生活中的透镜放大镜上的凸透镜认识透镜眼镜片上的透镜

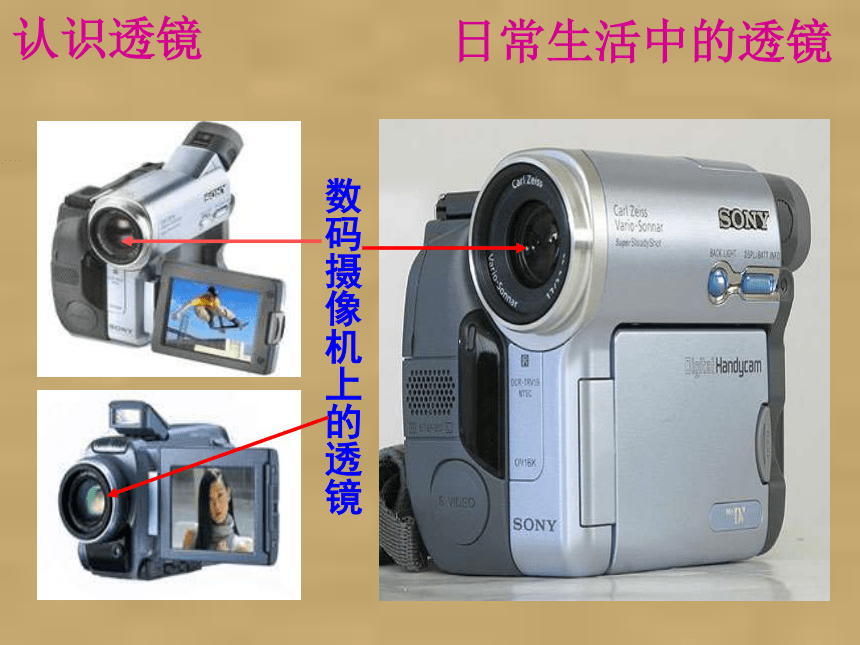

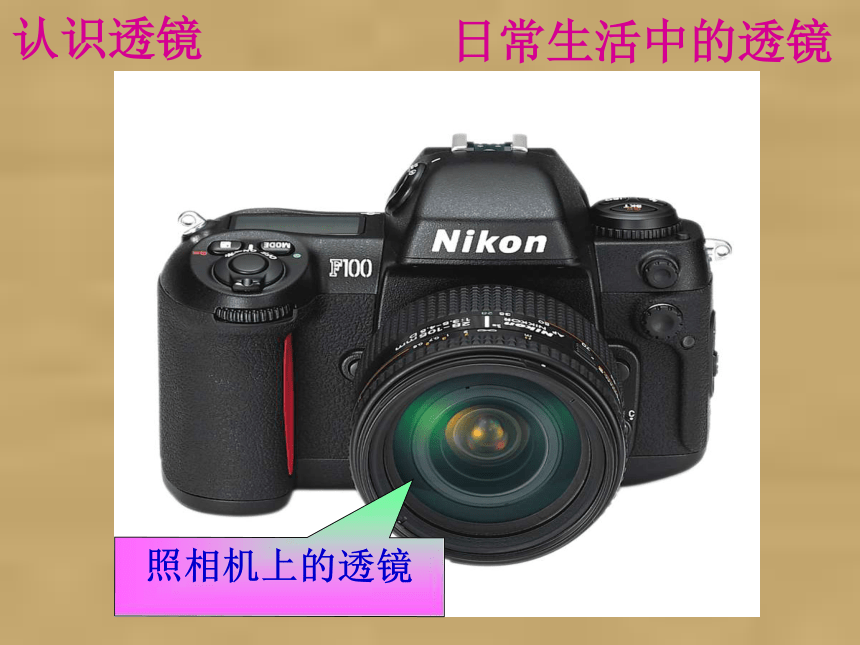

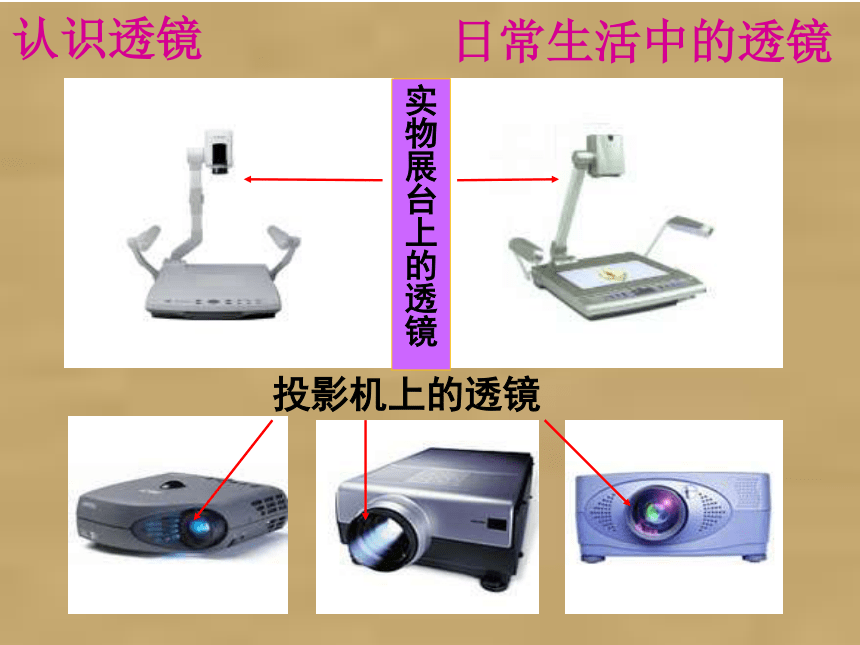

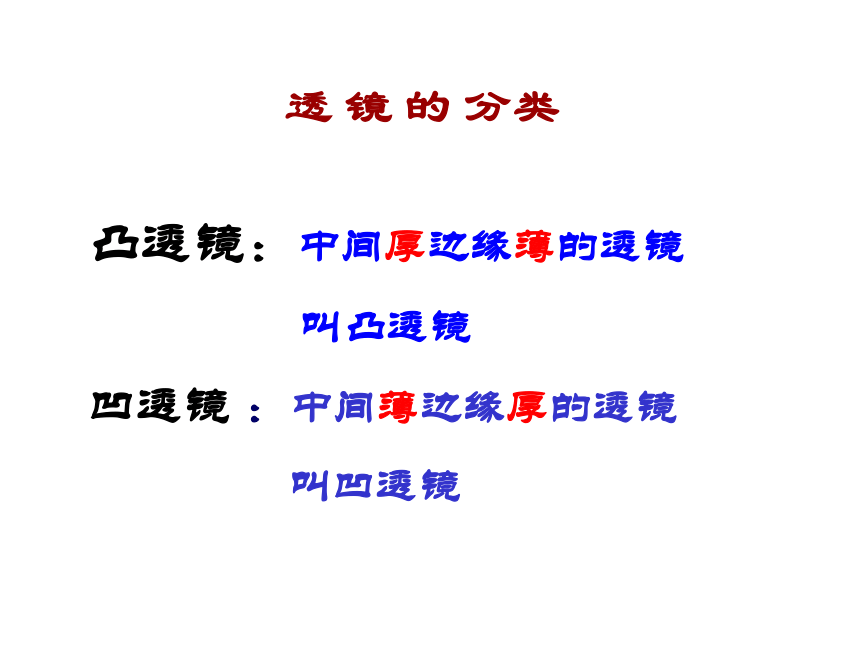

日常生活中的透镜认识透镜显微镜上的透镜天文望远镜上的透镜日常生活中的透镜认识透镜数码摄像机上的透镜日常生活中的透镜认识透镜投影机上的透镜实物展台上的透镜日常生活中的透镜认识透镜望远镜上的透镜日常生活中的透镜认识透镜照相机上的透镜日常生活中的透镜认识透镜凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜 ：中间薄边缘厚的透镜
叫凹透镜透 镜 的 分类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类： 用透镜看字通过 透镜,所看到的物体的像是 的.中国人民站起来了放大凸中国人民站起来了通过 透镜,所看到的物体的像是 的.缩小凹凸透镜对光线的作用凸透镜对光线起会聚作用,因此凸透镜也叫会聚透镜。试猜想光线通过透镜后会有什么现象？凹透镜对光线的作用凹透镜对光线起发散作用,因此凹透镜也叫发散透镜.试猜想光线通过透镜后会有什么现象？辨别凸透镜和凹透镜方法一： 。
方法二： 。
方法三： 。看字用手摸用光照字放大的是凸透镜
字缩小的是凹透镜中间比边缘厚的是凸透镜
边缘比中间厚的是凹透镜会聚光的是凸透镜,
发散光的是凹透镜凸透镜的光心和主光轴1 透镜的中心叫光心。
2 把通过光心且垂直于透镜平面的直线称为主光轴。凸透镜的焦点OFF3 平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点,这个点叫做凸透镜的焦点(F)4 凸透镜有两个实焦点凸透镜焦距OFF5 焦点到凸透镜光心的距离叫做焦距(f)ff6 两边的焦距相等FF1、通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通过焦点。3、经过凸透镜焦点的光线被折射后平行于主光轴射出。 三条特殊光线画出图中入射光线经过透镜后的折射光线和对应的入射光线一、透镜的分类：学到了什么二、概念：凸透镜和凹透镜 三、透镜对光线的作用凸透镜对光线起会聚作用凹透镜对光线起发散作用光心(O)薄透镜的光心就在透镜的中心。焦点(F)平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点,这点叫焦点.焦距(f)焦点到光心的距离叫焦距。 学到了什么1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通
过焦点。3、经过凸透镜焦点的光线被折射后平行于
主光轴射出。四、三条特殊光线练习：1、凸透镜能使平行于主光轴的光线会聚于一点,这点叫做凸透镜 ,这点到凸透镜光心的距离叫做 . 焦点焦距 2 如何粗略地测出一凸透镜的焦距？再见
