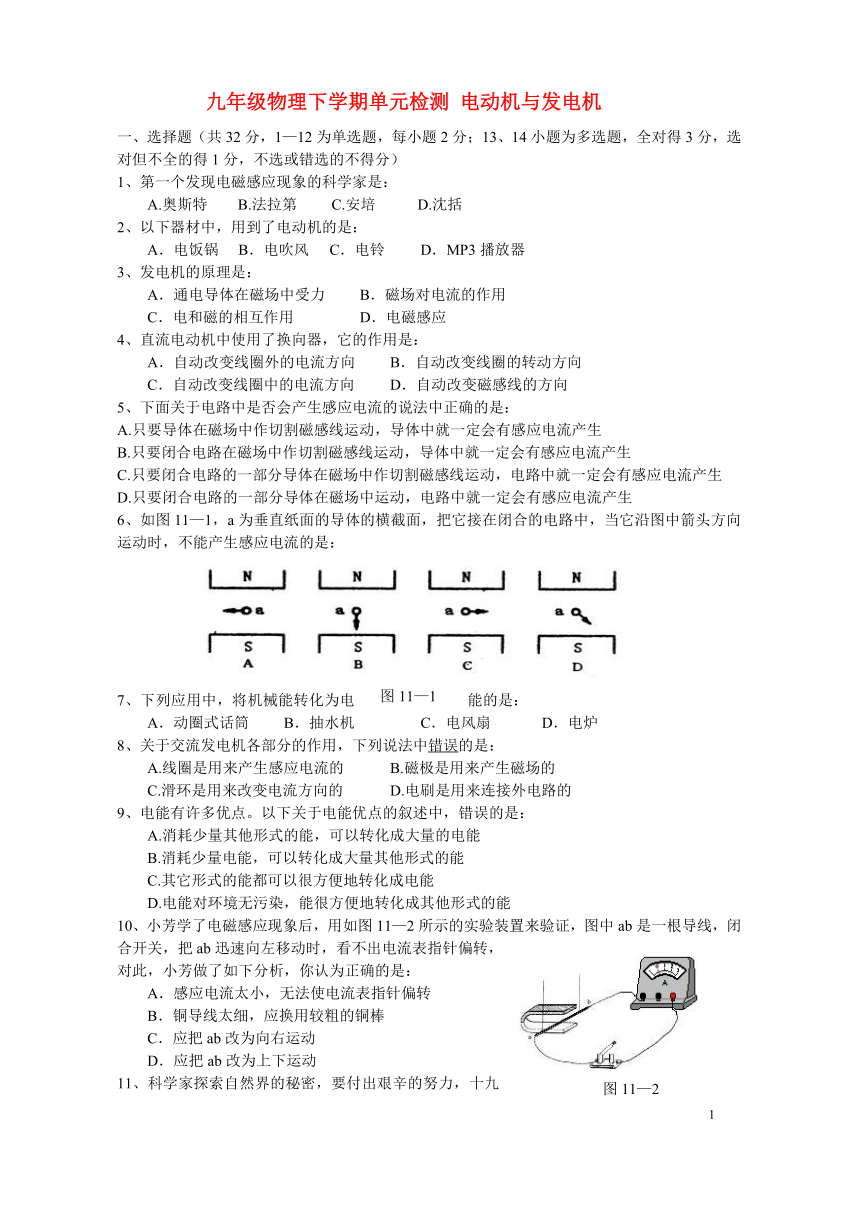

九年级物理下学期单元检测 电动机与发电机
一、选择题（共32分，1—12为单选题，每小题2分；13、14小题为多选题，全对得3分，选对但不全的得1分，不选或错选的不得分）
1、第一个发现电磁感应现象的科学家是：
A.奥斯特 B.法拉第 C.安培 D.沈括
2、以下器材中，用到了电动机的是：
A．电饭锅 B．电吹风 C．电铃 D．MP3播放器
3、发电机的原理是：
A．通电导体在磁场中受力 B．磁场对电流的作用
C．电和磁的相互作用 D．电磁感应
4、直流电动机中使用了换向器，它的作用是：
A．自动改变线圈外的电流方向 B．自动改变线圈的转动方向
C．自动改变线圈中的电流方向 D．自动改变磁感线的方向
5、下面关于电路中是否会产生感应电流的说法中正确的是：
A.只要导体在磁场中作切割磁感线运动，导体中就一定会有感应电流产生
B.只要闭合电路在磁场中作切割磁感线运动，导体中就一定会有感应电流产生
C.只要闭合电路的一部分导体在磁场中作切割磁感线运动，电路中就一定会有感应电流产生
D.只要闭合电路的一部分导体在磁场中运动，电路中就一定会有感应电流产生
6、如图11—1，a为垂直纸面的导体的横截面，把它接在闭合的电路中，当它沿图中箭头方向运动时，不能产生感应电流的是：
7、下列应用中，将机械能转化为电能的是：
A．动圈式话筒 B．抽水机 C．电风扇 D．电炉
8、关于交流发电机各部分的作用，下列说法中错误的是：
A.线圈是用来产生感应电流的 B.磁极是用来产生磁场的
C.滑环是用来改变电流方向的 D.电刷是用来连接外电路的
9、电能有许多优点。以下关于电能优点的叙述中，错误的是：
A.消耗少量其他形式的能，可以转化成大量的电能
B.消耗少量电能，可以转化成大量其他形式的能
C.其它形式的能都可以很方便地转化成电能
D.电能对环境无污染，能很方便地转化成其他形式的能
10、小芳学了电磁感应现象后，用如图11—2所示的实验装置来验证，图中ab是一根导线，闭合开关，把ab迅速向左移动时，看不出电流表指针偏转，对此，小芳做了如下分析，你认为正确的是：
A．感应电流太小，无法使电流表指针偏转
B．铜导线太细，应换用较粗的铜棒
C．应把ab改为向右运动
D．应把ab改为上下运动

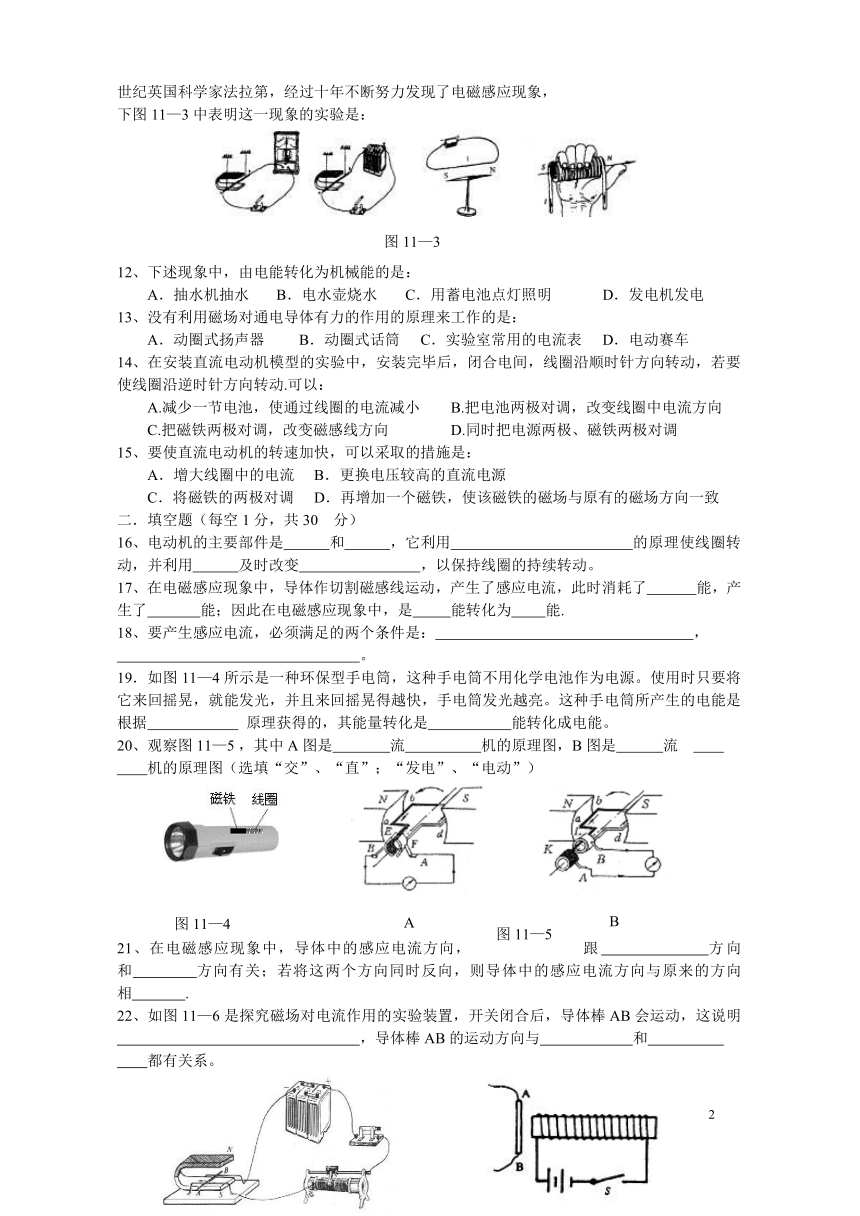

11、科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年不断努力发现了电磁感应现象，
下图11—3中表明这一现象的实验是：
12、下述现象中，由电能转化为机械能的是：
A．抽水机抽水 B．电水壶烧水 C．用蓄电池点灯照明 D．发电机发电
13、没有利用磁场对通电导体有力的作用的原理来工作的是：
A．动圈式扬声器 B．动圈式话筒 C．实验室常用的电流表 D．电动赛车
14、在安装直流电动机模型的实验中，安装完毕后，闭合电间，线圈沿顺时针方向转动，若要使线圈沿逆时针方向转动.可以：
A.减少一节电池，使通过线圈的电流减小 B.把电池两极对调，改变线圈中电流方向
C.把磁铁两极对调，改变磁感线方向 D.同时把电源两极、磁铁两极对调
15、要使直流电动机的转速加快，可以采取的措施是：
A．增大线圈中的电流 B．更换电压较高的直流电源
C．将磁铁的两极对调 D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
二．填空题（每空1分，共30 分）
16、电动机的主要部件是 和 ，它利用 的原理使线圈转动，并利用 及时改变 ，以保持线圈的持续转动。
17、在电磁感应现象中，导体作切割磁感线运动，产生了感应电流，此时消耗了 能，产生了 能；因此在电磁感应现象中，是 能转化为 能.
18、要产生感应电流，必须满足的两个条件是： ， 。
19．如图11—4所示是一种环保型手电筒，这种手电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。这种手电筒所产生的电能是根据 原理获得的，其能量转化是 能转化成电能。
20、观察图11—5 ，其中A图是 流 机的原理图，B图是 流 机的原理图（选填“交”、“直”；“发电”、“电动”）
21、在电磁感应现象中，导体中的感应电流方向，跟 方向和 方向有关；若将这两个方向同时反向，则导体中的感应电流方向与原来的方向相 .
22、如图11—6是探究磁场对电流作用的实验装置，开关闭合后，导体棒AB会运动，这说明 ，导体棒AB的运动方向与 和 都有关系。
23、垃圾问题已成为制约经济和环境的可持续发展的因素之一，如何处理和合理利用垃圾是全世界的当务之急。我国福州市建造的垃圾焚烧发电厂，是将垃圾焚烧后获得的 能最终转化为电能。
24、如图11—7所示，AB 是闭合电路中的一部分导体，将它竖直放在水平放置的螺线管旁．闭合开关S后，螺线管的右端是 极；当导体AB 垂直纸面向外运动时在回路中 产生感应电流(填“能”或“不能”)．
25、交流发电机与直流电动机的主要不同之处是，交流发电机没有 ，而有 。我国在生产和生活中所用的交流电的周期是 ，频率为 。
三．作图或简答题（共20分，每题5分）
26．手摇发电机发出的电点燃小灯泡时，小灯泡是一闪一闪发光的，当用较快的速度摇动发电机时，小灯泡的亮度也随着增加，这些现象
说明了什么？
27、请将如图11—8所示的器材连成一个可用来探究电动机的转速与电流大小有关的电路。
28、遥控赛车或线控赛车，都可以人为地控制赛车的前进和后退，这实际上是通过改变通往电动机的电流方向来实现的。图11—9 给出了一些器材的电路符号，请将它们连成一个可以通过拔动开关来控制电动机正反转的电路。其中S是一个拔动开关，拔到左边时，触点a与b接通，d与e接通；拔到右边时，b与c接通，e与f接通。
29、判断扬声器是否损坏的方法通常有两种，一种是，将电池的正负极用导线与扬声器的两极碰触，若扬声器能发出“喀啦—喀啦”声，则说明它是好的；另一种是，找一个灵敏的电流表，将电流表的两个接线柱用导线与扬声器的两极连接好，然后用手稍用力向内按扬声器的纸盆（即音膜），若电流表的指针会偏转，也说明该扬声器是好的。请简述这两种判断方法的依据或原理。
四．探究或计算题（共18分，分别为6分、12分）
30、在组装好所示的直流电动机后，接通电源，若出现下列现象，请分析原因，然后将故障现象和可能原因用线连起来：
①电动机不转，但用手轻轻拔动一下线圈，电动机就能顺利转动起来 A．摩擦阻力太大
②转动较慢，显得很吃力 B．换向器与电刷接触不良
③电动机不转，将电刷与换向器之间的压力调大些，电动机才能转动起来 C．启动前线圈刚好处于平衡位置
31．已知某电动机的线圈电阻为1．5Ω，若将线圈直接接到电压为3V的电路中（不让线圈转动），通过线圈的电流是多少？当电动机正常工作时，你认为通过线圈的电流是比这个电流值大还是比这个电流值小？请设计一个实验来验证，写出你所用的器材，并简述你的方法。
参考答案
一．选择题：
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 B B D C C B A C D A A A B BC ABD
二．填空题：
16．定子，转子，通电导体在磁场中受力（或：磁场对电流有力的作用），换向器，线圈中的电流方向。
17．机械，电，机械，电。
18．电路是闭合的，一部分导体在磁场中做切割磁感线的运动。
19．电磁感应，机械。
20．直，发电，交，发电。
21．磁场，导体切割磁感线的的运动，同。
22．通电导体在磁场中受到了力的作用，磁场方向，电流方向。
23．化学。 24．N，能。
25．换向器，滑环，0.02s，50Hz。
三．作图或简答题：
26．小灯泡一闪一闪发光，说明发电机发出的电流的大小是不断变化的；小灯泡亮度增加，说明发电机发出的电流的大小与转速有关，转速越大，输出的电流也越大。
27．提示：只需将这些器材串联起来即可（图略）
28．如图：（注：连接方法有多种）
29．提示：前一种方法的原理是：通电导体在磁场中受到力的作用。纸盆在力的作用下引起振动而发出声音；后一种方法的原理是：电磁感应。向内按动纸盆带动纸盆上的线圈作切割磁感线的运动，从而产生感应电流。
四．探究或计算题：
30．①——C；②——A；③——B。
31．2A；
电动机正常工作时，通过线圈的电流比这个电流值小。
器材：电源、开关、导线、电动机、电流表
方法：将这些器材连成一个串联电路，先用电流表测出电动机线圈不转时的电流，再用电流表测出电动机正常工作时的电流，比较两次电流的大小即可。
图11—1
图11—2
图11—3
图11—4
B
A
图11—5
图11—7
图11—6
f
e
d
c
b
a
M
S
图11—9
图11—8
S
f
e
d
c
b
a
M
