21世纪教育网 –中小学教育资源及组卷应用平台

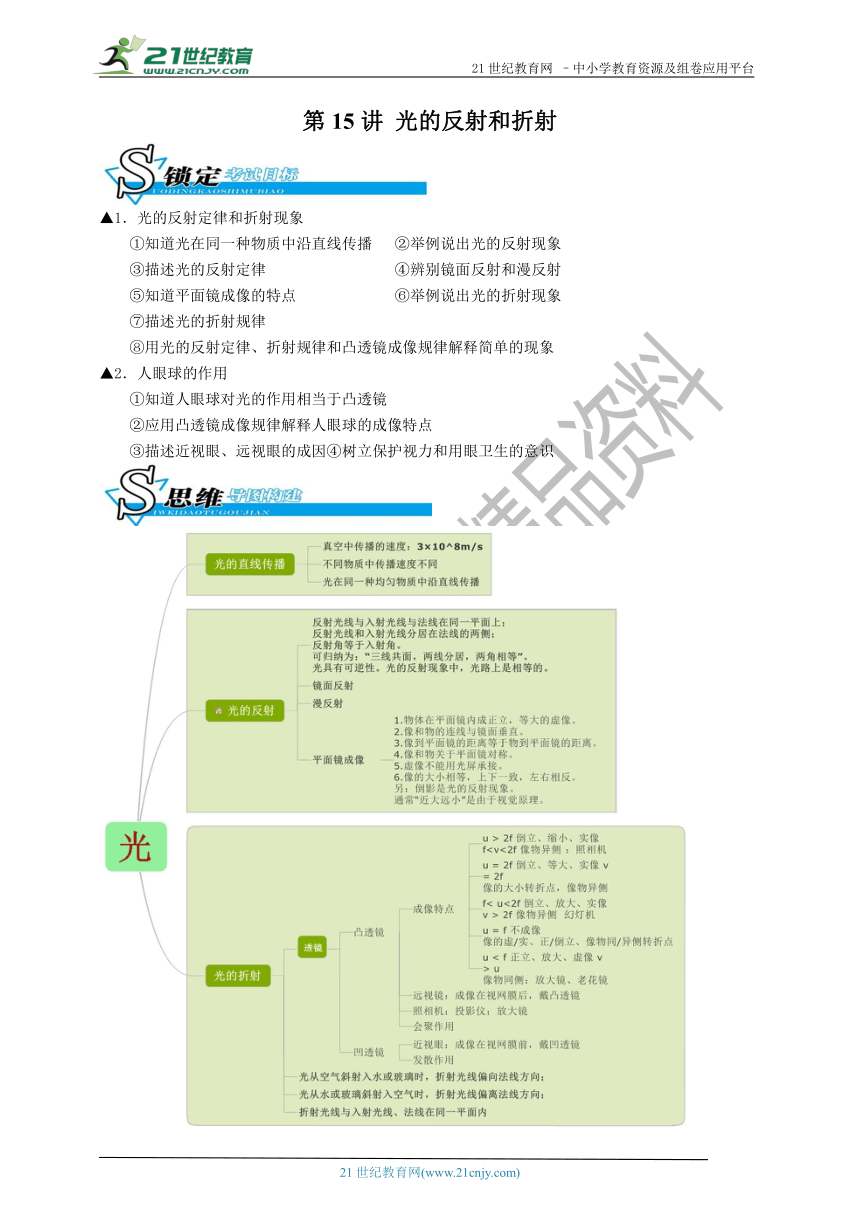

第15讲 光的反射和折射
( http: / / www.21cnjy.com )
▲1．光的反射定律和折射现象
①知道光在同一种物质中沿直线传播 ②举例说出光的反射现象
③描述光的反射定律 ④辨别镜面反射和漫反射
⑤知道平面镜成像的特点 ⑥举例说出光的折射现象
⑦描述光的折射规律
⑧用光的反射定律、折射规律和凸透镜成像规律解释简单的现象
▲2．人眼球的作用
①知道人眼球对光的作用相当于凸透镜
②应用凸透镜成像规律解释人眼球的成像特点
③描述近视眼、远视眼的成因④树立保护视力和用眼卫生的意识
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )

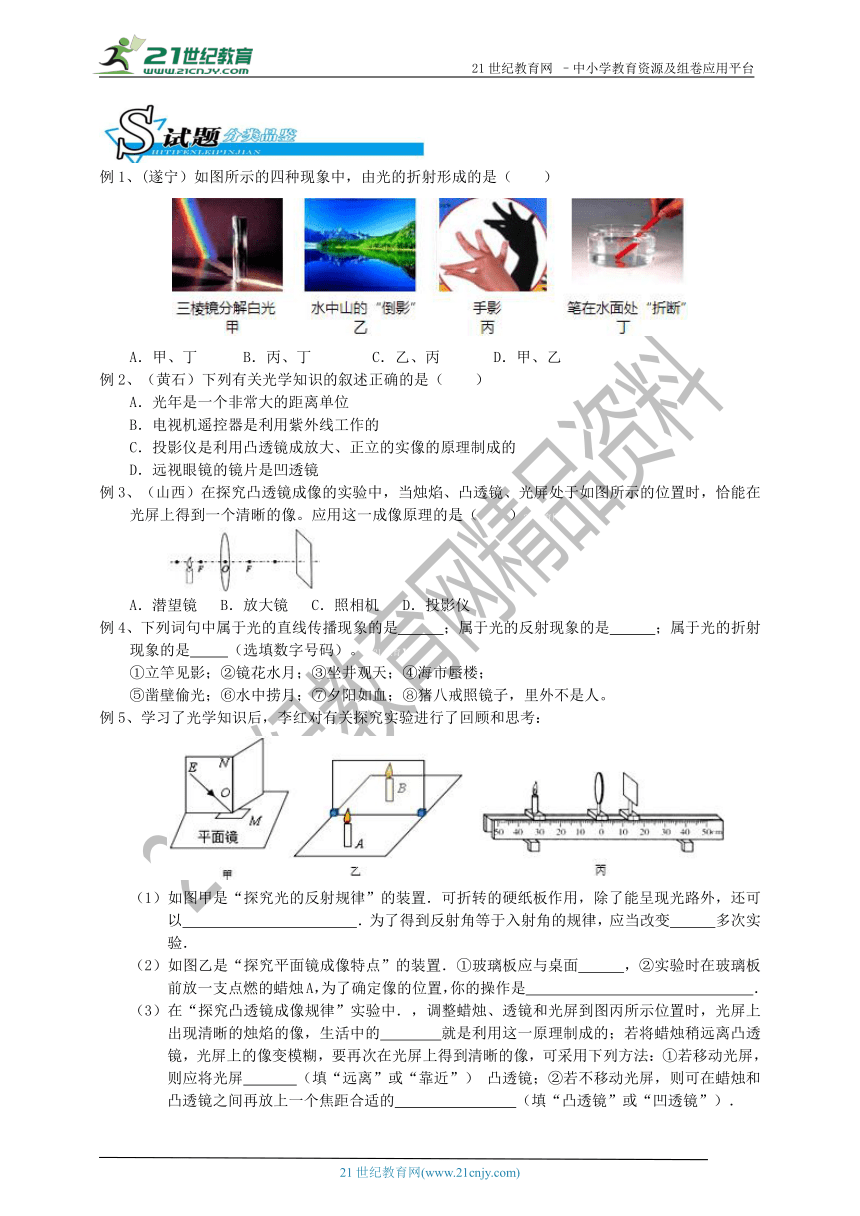

例1、(遂宁）如图所示的四种现象中，由光的折射形成的是（ ）
( http: / / www.21cnjy.com )
A．甲、丁 B．丙、丁 C．乙、丙 D．甲、乙
例2、（黄石）下列有关光学知识的叙述正确的是（ ）
A．光年是一个非常大的距离单位
B．电视机遥控器是利用紫外线工作的
C．投影仪是利用凸透镜成放大、正立的实像的原理制成的
D．远视眼镜的镜片是凹透镜
例3、（山西）在探究凸透镜成像的实验中， ( http: / / www.21cnjy.com )当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。应用这一成像原理的是（ ）21教育网
( http: / / www.21cnjy.com )
A．潜望镜 B．放大镜 C．照相机 D．投影仪
例4、下列词句中属于光的直线传播现象的是 ；属于光的反射现象的是 ；属于光的折射现象的是 （选填数字号码）。【21教育】
①立竿见影；②镜花水月；③坐井观天；④海市蜃楼；
⑤凿壁偷光；⑥水中捞月；⑦夕阳如血；⑧猪八戒照镜子，里外不是人。
例5、学习了光学知识后，李红对有关探究实验进行了回顾和思考：
( http: / / www.21cnjy.com )
（1）如图甲是“探究光的反射规律”的装置． ( http: / / www.21cnjy.com )可折转的硬纸板作用，除了能呈现光路外，还可以 ．为了得到反射角等于入射角的规律，应当改变 多次实验．21*教*育*名*师
（2）如图乙是“探究平面镜成像特点”的装置 ( http: / / www.21cnjy.com )．①玻璃板应与桌面 ，②实验时在玻璃板前放一支点燃的蜡烛A，为了确定像的位置，你的操作是 ．
（3）在“探究凸透镜成像规 ( http: / / www.21cnjy.com )律”实验中．，调整蜡烛、透镜和光屏到图丙所示位置时，光屏上出现清晰的烛焰的像，生活中的 就是利用这一原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏 （填“远离”或“靠近”） 凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的 （填“凸透镜”或“凹透镜”）．
( http: / / www.21cnjy.com )

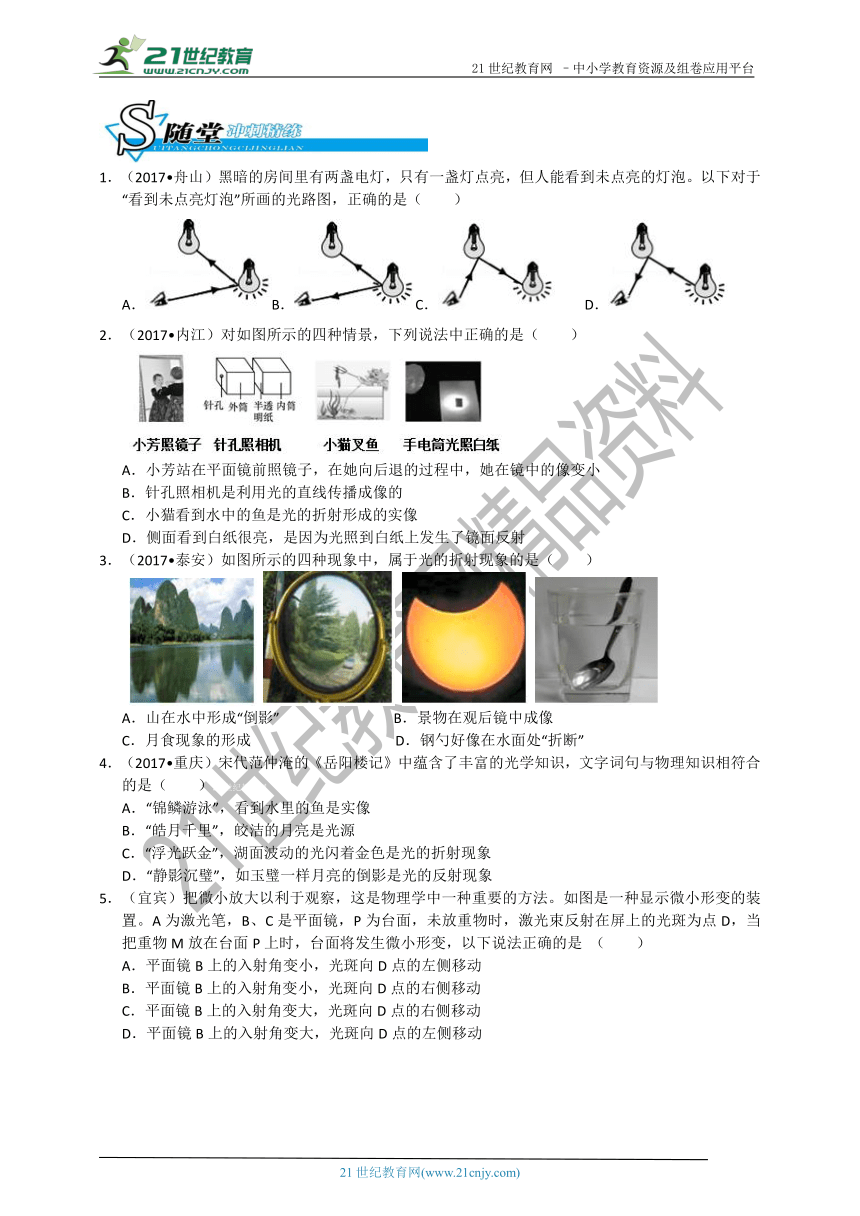

1．（2017 舟山）黑暗的房间里有两 ( http: / / www.21cnjy.com )盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
2．（2017 内江）对如图所示的四种情景，下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．小芳站在平面镜前照镜子，在她向后退的过程中，她在镜中的像变小
B．针孔照相机是利用光的直线传播成像的
C．小猫看到水中的鱼是光的折射形成的实像
D．侧面看到白纸很亮，是因为光照到白纸上发生了镜面反射
3．（2017 泰安）如图所示的四种现象中，属于光的折射现象的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．山在水中形成“倒影” B．景物在观后镜中成像
C．月食现象的形成 D．钢勺好像在水面处“折断”
4．（2017 重庆）宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（ ）21世纪教育网
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
5．（宜宾）把微小放大以利于观察， ( http: / / www.21cnjy.com )这是物理学中一种重要的方法。如图是一种显示微小形变的装置。A为激光笔，B、C是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物M放在台面P上时，台面将发生微小形变，以下说法正确的是 （ ）
A．平面镜B上的入射角变小，光斑向D点的左侧移动
B．平面镜B上的入射角变小，光斑向D点的右侧移动
C．平面镜B上的入射角变大，光斑向D点的右侧移动
D．平面镜B上的入射角变大，光斑向D点的左侧移动
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第5题 第6题

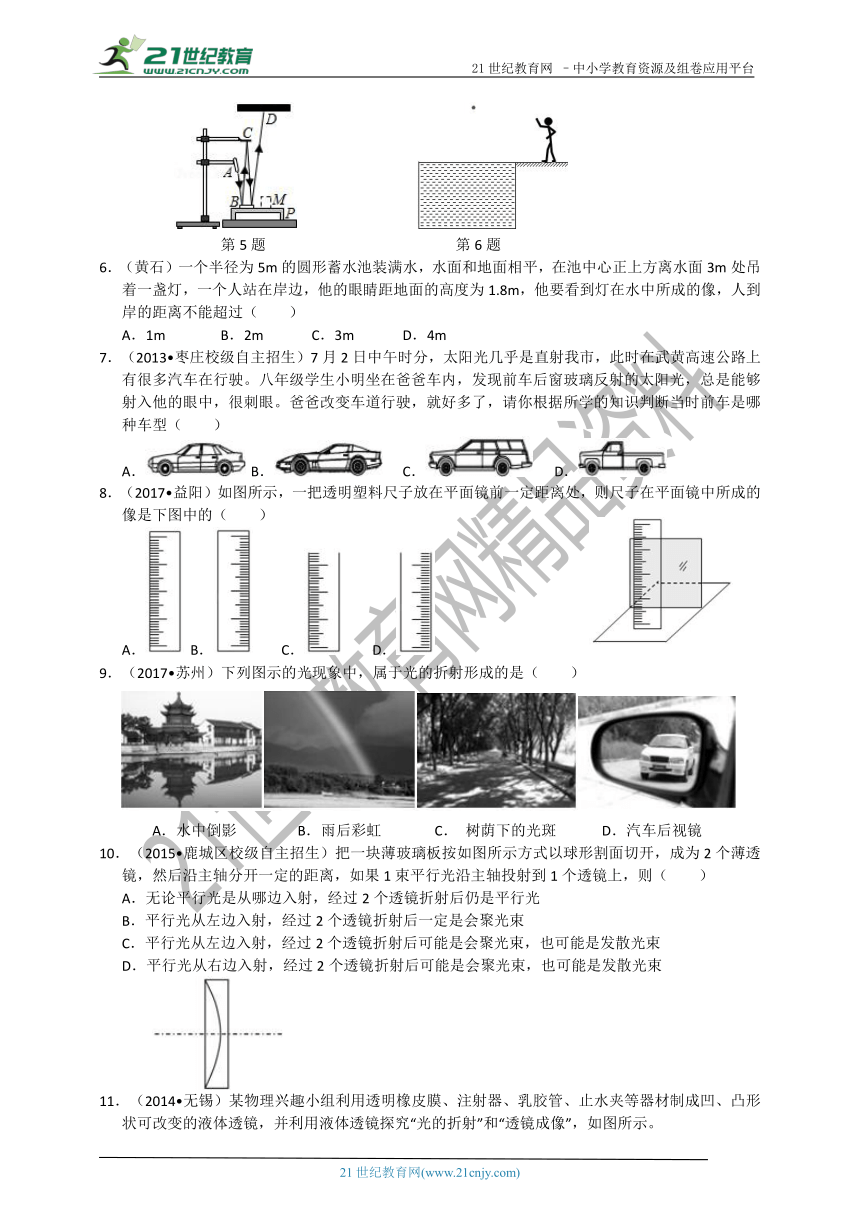

6．（黄石）一个半径为5m的圆形蓄 ( http: / / www.21cnjy.com )水池装满水，水面和地面相平，在池中心正上方离水面3m处吊着一盏灯，一个人站在岸边，他的眼睛距地面的高度为1.8m，他要看到灯在水中所成的像，人到岸的距离不能超过（ ）www.21-cn-jy.com
A．1m B．2m C．3m D．4m
7．（2013 枣庄校级自主招生）7月2日中 ( http: / / www.21cnjy.com )午时分，太阳光几乎是直射我市，此时在武黄高速公路上有很多汽车在行驶。八年级学生小明坐在爸爸车内，发现前车后窗玻璃反射的太阳光，总是能够射入他的眼中，很刺眼。爸爸改变车道行驶，就好多了，请你根据所学的知识判断当时前车是哪种车型（ ）www-2-1-cnjy-com
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
8．（2017 益阳）如图所示，一把透明塑料尺子放在平面镜前一定距离处，则尺子在平面镜中所成的像是下图中的（ ）2-1-c-n-j-y
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
9．（2017 苏州）下列图示的光现象中，属于光的折射形成的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．水中倒影 B．雨后彩虹 C． 树荫下的光斑 D．汽车后视镜
10．（2015 鹿城区校 ( http: / / www.21cnjy.com )级自主招生）把一块薄玻璃板按如图所示方式以球形割面切开，成为2个薄透镜，然后沿主轴分开一定的距离，如果1束平行光沿主轴投射到1个透镜上，则（ ）
A．无论平行光是从哪边入射，经过2个透镜折射后仍是平行光
B．平行光从左边入射，经过2个透镜折射后一定是会聚光束
C．平行光从左边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
D．平行光从右边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
( http: / / www.21cnjy.com )
11．（2014 无锡） ( http: / / www.21cnjy.com )某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示。

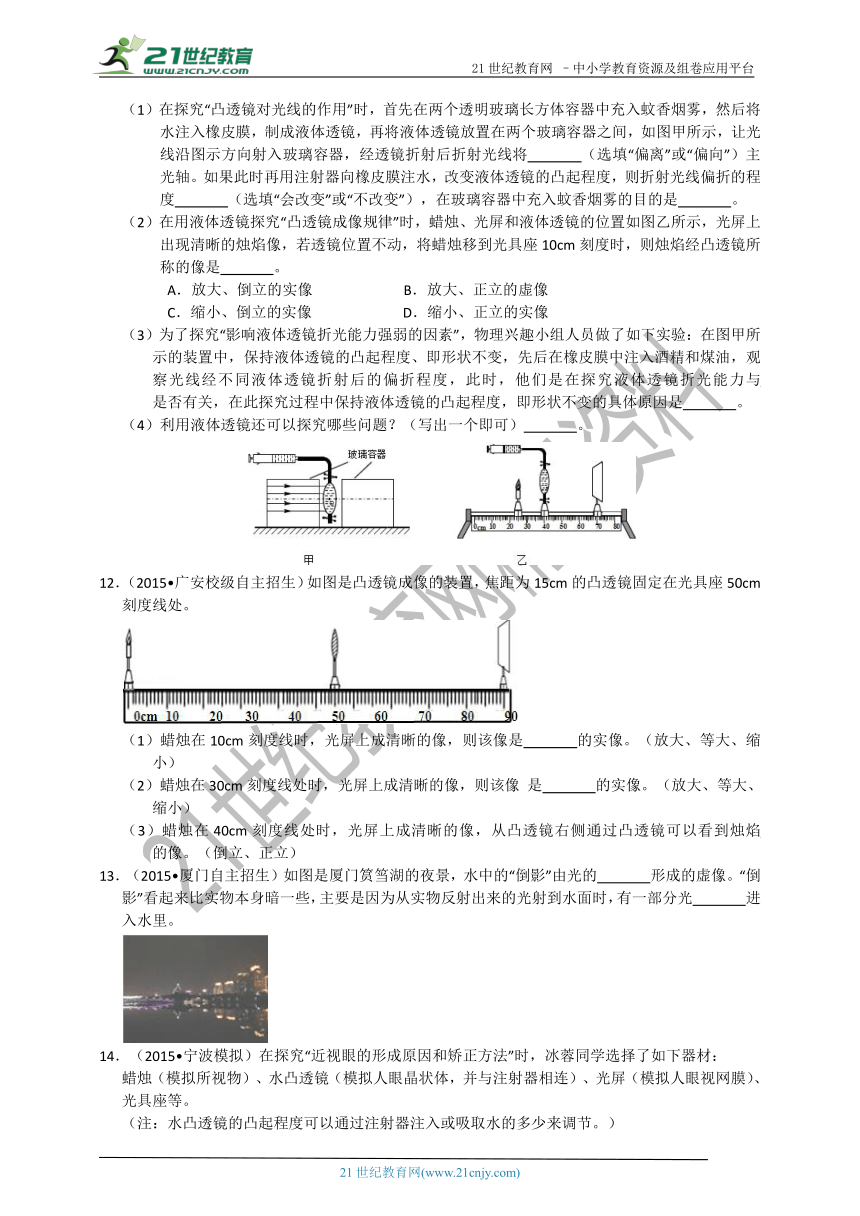

（1）在探究“凸透镜对光线的作用”时， ( http: / / www.21cnjy.com )首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将 （选填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度 （选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是 。
（2）在用液体透镜探究“凸透镜成像规律 ( http: / / www.21cnjy.com )”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是 。2·1·c·n·j·y
A．放大、倒立的实像 B．放大、正立的虚像
C．缩小、倒立的实像 D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能 ( http: / / www.21cnjy.com )力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与 是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是 。
（4）利用液体透镜还可以探究哪些问题？（写出一个即可） 。
( http: / / www.21cnjy.com )
12．（2015 广安校级自主招生）如图是凸透镜成像的装置，焦距为15cm的凸透镜固定在光具座50cm 刻度线处。
( http: / / www.21cnjy.com )
（1）蜡烛在10cm刻度线时，光屏上成清晰的像，则该像是 的实像。（放大、等大、缩小）
（2）蜡烛在30cm刻度线处时，光屏上成清晰的像，则该像 是 的实像。（放大、等大、缩小）
（3）蜡烛在40cm刻度线处时，光屏上成清晰的像，从凸透镜右侧通过凸透镜可以看到烛焰 的像。（倒立、正立）
13．（2015 厦门自主招生）如图是厦 ( http: / / www.21cnjy.com )门筼筜湖的夜景，水中的“倒影”由光的 形成的虚像。“倒影”看起来比实物本身暗一些，主要是因为从实物反射出来的光射到水面时，有一部分光 进入水里。
( http: / / www.21cnjy.com )
14．（2015 宁波模拟）在探究“近视眼的形成原因和矫正方法”时，冰蓉同学选择了如下器材：
蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等。
（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节。）
（1）她安装并调整好实验装置，如图所 ( http: / / www.21cnjy.com )示，将点燃的蜡烛置于透镜前某一位置时，在光屏上得到了烛焰清晰的像；当向水凸透镜内注入水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块 透镜；若撤去放置的透镜，应将光屏 （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是： 。
( http: / / www.21cnjy.com )
15．（2016 滨州）小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像。分析实验成像情况可知实验中所用凸透镜的焦距为 cm
（2）当把点燃的蜡烛由图甲所示位置向右 ( http: / / www.21cnjy.com )移至光具座的35cm刻度时，向 （选填“左”或“右”）移动光屏会得到一个倒立、 的实像； 就是利用这一成像规律工作的。此时，风一吹，烛焰向左偏，则光屏上成的像向 偏。
（3）小明用此光具座模拟人眼看 ( http: / / www.21cnjy.com )远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示。如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更 （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
1．（2018 陕西二模）如图所示的四种现象中，由于光的折射形成的是（ ）
A．放大镜把字“放大”
B．树在水中形成“倒影”
C．汽车在凸面镜中成像
D．皮影戏中屏幕上的“人影”
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
2．（2018 临沂模拟）阳春4月，荷 ( http: / / www.21cnjy.com )兰花海的各种郁金香竞相开放，争妍斗艳，喜迎各地的游客。在太阳光的照耀下，游客看到的鲜艳的红郁金香是因为（ ）21·cn·jy·com
A．红郁金香能发出红色的光
B．红郁金香能反射太阳光中的红色光
C．红郁金香能发出白色的光
D．红郁金香能吸收太阳光中的红色光
3．（2018 西华县一模）下列关于图中光学现象的描述或解释正确的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．图中，小孔成的是倒立的虚像
B．图中，人配戴的凹透镜可以矫正远视眼
C．图中，白光通过三棱镜分解成红、橙等各种色光
D．图中，漫反射的光线杂乱无章不遵循光的反射定律
4．（2018 奎文区一模）精彩的“月全食 ( http: / / www.21cnjy.com )”天象奇观于4月4日登场。我国几乎所有地区都能欣赏到一轮“红月亮”高挂夜空的迷人景象。天文专家表示，月食分为半影月食、月偏食和月全食3种。其中月全食最为好看。下列关于“月食形成原因”的说法正确的是（ ）【21cnj*y.co*m】
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
5．（2017 温州模拟）如 ( http: / / www.21cnjy.com )图所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形发光物体，左半部分为深色，右半部分为浅色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com )D． ( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第5题 第6题 第7题【21教育名师】
6．（2014秋 章丘市期末）如图所示 ( http: / / www.21cnjy.com )，房间内一墙角处相临两墙面挂了两个平面镜，两平面镜相互垂直，在该墙角紧靠镜面处放有一个脸盆，盆内有水。某同学通过镜面和水面最多能看到自己像的个数为（ ）
A．3个 B．7个 C．9个 D．无穷
7．（2017秋 福清市期中）小华竖直站在一面斜靠在墙边的平面镜前，如图所示。小华在平面镜中所成的像与水平面的夹角是（ ）
A．20° B．50° C．70° D．90°
8．（2013秋 新沂市校级月考）某校 ( http: / / www.21cnjy.com )新建一个喷水池，在池底的中央安装一只射灯，池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水不断注水，则亮斑S将如何移动（ ）
A．向上移动
B．向下移动
C．保持在原来的位置
D．先向下移然后向上移，最后保持在原来的位置不动
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第8题 第9题 第10题
9．（根河市校级月考）晚上，在桌上铺一张 ( http: / / www.21cnjy.com )白纸，把一块小平面镜平放在白纸上，让手电筒发出的光正对着平面镜照射，（如图所示）下面列举的从侧面所看到的现象及其解释中正确的是（ ）
A．白纸较亮，因为白纸使光发生了漫反射，且漫反射遵守光的反射定律
B．平面镜较亮，因为平面镜使光发生镜面反射，镜面反射遵守光的反射定律
C．白纸较亮，因为白纸使光发生镜面反射，且镜面反射不遵守光的反射定律
D．平面镜较亮，因为平面镜使光发生漫反射，且漫反射不遵守光的反射定律
10．（2018 庆云县一模）如图所示的光学现象中，下列的描述或解释错误的是（ ）
( http: / / www.21cnjy.com )
A．图（a）中，小孔成的是倒立的虚像
B．图（b）中，人配戴的凹透镜可以矫正近视眼
C．图（c）中，白光通过三棱镜可以分解成赤、橙、黄、绿、蓝、靛、紫七色光
D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
11．（2017 漳州二模）如图所示，正在向 ( http: / / www.21cnjy.com )左行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，在小车缓慢刹车的过程中，杯中水面略有倾斜，则此时反射角 ，折射角将 。（均选填“增大”、“减小”或“不变”）
( http: / / www.21cnjy.com )
12．（2017春 南京月考）如图所 ( http: / / www.21cnjy.com )示，底面积为1m2的圆柱形容器装满水，一光束沿AO射向水面，方向保持不变，反射光线在水平光屏EF上形成光斑Q．打开水阀K，水流出，水位下降，光斑在光屏上向 移动，当光斑移动了30cm时，容器中的水已流出 kg。
( http: / / www.21cnjy.com )
13．（2016秋 萧山区月考）如图是 ( http: / / www.21cnjy.com )某十字路口的平面示图，十字路口附近P处，有外墙为玻璃幕墙（可视为平面镜）的一大厦，其中MN侧面朝向西南方向。
（1）当站在路上的行人观察汽车在MN侧玻璃幕墙内所成的像正在向正西方向运动，则该车实际运行路线。
（2）据统计城市交通事故大多因违章引起。 ( http: / / www.21cnjy.com )甲、乙两辆汽车分别在相互垂直的道路上，沿各自道宽的中心线（图中虚线所示）向前匀速行驶，当甲、乙两车的车头到十字路口（道路中心线）的距离分别为30米和40米时。道口恰处于红、绿灯转换。甲、乙两车均未采取任何减速或制动等措施，以至两车相撞。已知两车型号相同，汽车的车长为5米，车宽为2米。并已知甲车的速度为V1=54公里/小时，设两车相撞前均匀速行驶。试判断在穿过路口过程中，乙车车速的范围为 km/h﹣﹣ km/h。
( http: / / www.21cnjy.com )
14．（2017 北仑区模拟）在学 ( http: / / www.21cnjy.com )习太阳的运动时，我们研究过一天内竿影的变化，我们在操场上竖立一根竹竿，地面上竿影是这根竹竿在太阳光下的投影，实验如图所示。21cnjy.com
（1）竿影形成的原理是
（2）对于宁波而言，太阳始终不能直射，总是位于偏南方向。你能否利用竿影变化的活动，来确定我们本地区的正东方向？写出你的想法（结合画图说明）21-cnjy*com
15．（2017秋 未央区校级期中） ( http: / / www.21cnjy.com )学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像现象。如图所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜固定在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
( http: / / www.21cnjy.com )
（1）甲图中点燃的蜡烛距小孔a，它成像 ( http: / / www.21cnjy.com )在距小孔b，且a大于b，则半透明膜上的像是 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的像。
（2）由甲、乙两图可知实验是在研究 的关系。
（3）分析比较 两图，可以得出小孔成像与物体的形状有关。
（4）该实验说明小孔成像的原 ( http: / / www.21cnjy.com )理是 。
（5）日食奇观时，如果利用丙实验装置对“ ( http: / / www.21cnjy.com )”形太阳进行观察，在半透明塑料膜上所成的像的形状是 。
（6）如果将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像将 （选填“顺”或“逆”）时针旋转的。
参考答案
【试题分类品鉴】
例1【所涉考点】光的折射现象及其应用．
【解答】甲、三棱镜分解白光 ( http: / / www.21cnjy.com )，是光的色散现象，属于光的折射；乙、水面上山的“倒影”，是水面成像，属于光的反射现象；丙、手影，是光的直线传播形成的；丁、笔在水面处“折断”，是光的折射现象。因此由光的折射形成的是甲、丁。【21·世纪·教育·网】
【答案】A。
例2【所涉考点】光的传播速度与光年；红外线；凸透镜成像的应用；远视眼的成因与矫正办法．
【解答】A、光年是光在一年的时间内走的路程 ( http: / / www.21cnjy.com )，所以是一个非常大的距离单位，故A正确；B、由于红外线的穿透力强，电视机遥控器是利用红外线工作的，故B错误；C、教学用的投影仪利用凸透镜成倒立放大的实像，故C错误；D、远视眼是老花眼，用凸透镜来矫正，故D错误；
【答案】A。
例3【所涉考点】凸透镜成像的应用．
【解答】A、潜望镜是根据平面镜成像的原理制成 ( http: / / www.21cnjy.com )的。B、放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的。 C、照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的。此时像距小于物距。D、由图知，像距大于物距，所以此时成倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的。故D正确。21·世纪*教育网
【答案】D。
例4【所涉考点】光在均匀介质中直线传播；光的折射现象及其应用．
【解答】①立竿见影，这个影是影子，是由于光的直线传播形成的；
②镜花水月，这里的花和月都是平面镜成像形成的，平面镜成像利用的是光的反射；
③坐井观天，所见甚小，这是由于光是由直线传播的，只能看到头顶的一片天；
④海市蜃楼是光在不均匀的空气中传播时发生折射形成的；
⑤凿壁偷光，是利用光的直线传播；
⑥水中捞月，水中的月亮是平面镜成像，利用了光的反射；
⑦夕阳如血，是因为夕阳发出的光在不均匀的大气层中发生折射形成的；
⑧猪八戒照镜子，这是平面镜成像，利用的原理是光的反射。
【答案】①③⑤；②⑥⑧；④⑦。
例5【所涉考点】光的反射定律；凸透镜成像规律及其探究实验．
【解答】（1）实验中使用可折转的硬纸板，除了 ( http: / / www.21cnjy.com )能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内；为了得到反射角等于入射角的规律，应当多次改变入射角大小，观察反射角的变化；（2）“探究平面镜成像特点”的装置中玻璃板必须与桌面垂直；且实验时在玻璃板前放一支点燃的蜡烛A，下一步操作是：拿一根相同的蜡烛，放在玻璃板后面像的位置，该位置就是像的位置；（3）据图可知，此时的物距大于相距，即说明物体处于2倍焦距以外，像处于另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，此时物距变大，相距应该变小，故要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，应该让相距变小，故则应将光屏靠近凸透镜；②由于凹透镜对光线有发散作用，所以若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，让像推迟会聚，也可以使得像成在光屏上．
【答案】（1）探究反射光线、 ( http: / / www.21cnjy.com )入射光线与法线是否在同一平面内；入射角；（2）垂直；拿一根相同的蜡烛，放在玻璃板后面像的位置，该位置就是像的位置；（3）照相机；靠近；凹透镜．
【随堂冲刺精练】
1．【考点专题】应用题；光的传播和反射、平面镜成像．
【解答】点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡。
【答案】D。
2．【考点专题】光的传播和反射、平面镜成像；光的折射、光的色散．
【解答】A、平面镜所成的像与物体 ( http: / / www.21cnjy.com )是等大的，她向后退的过程中，小芳在平面镜中像的大小不变，故A错误；B、针孔照相机是利用光的直线传播规律成像的，属于小孔成像，所成像为实像，故B正确；C、看到水中游动的鱼是光折射形成的虚像，而不是实像，故C错误；D、当手电筒的光正对着平面镜照射时，在平面镜上会发生镜面反射，反射光线会集中在竖直方向，所以从侧面观察几乎没有光线进入眼睛，看到的平面镜是暗的；而光线在白纸上会发生漫反射，反射光线射向各个方向，所以在侧面看到的白纸是亮的，故D错误。
【答案】B。
3．【考点专题】光的折射、光的色散．
【解答】A、平静的水面相当于平面镜，倒影是 ( http: / / www.21cnjy.com )平面镜成的像，这是利用光的反射原理，故A错误。B、观后镜是凸面镜，属于光的反射，故B错误；C、发生月食时，太阳、月球、地球三者都在同一直线上，都可以用光沿直线传播来解释，故C错误。D、从水中钢勺上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是钢勺的虚像，比实际位置偏高，所以感觉折断了，故D正确。
【答案】D。
4．【考点专题】光的传播和反射、平面镜成像．
【解答】A、看到水中的鱼是光的折射现象 ( http: / / www.21cnjy.com )形成的鱼的虚像，是由于光从水中射向空气的缘故，故发生了折射，故A错误；B、月亮本身不能发光，即不是光源，故B错误；C、“浮光跃金”，金色是光在水面发生的反射现象，故C错误；D、玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故D正确。
【答案】D。
5．【考点专题】光的传播和反射、平面镜成像．
【解答】P桌面上放重物M后台面发生 ( http: / / www.21cnjy.com )倾斜，平面镜也发生倾斜，所以入射角变大，平面镜B上的入射角变大，根据镜面反射的特点知反射的光线偏向右方，即光斑向D点的右侧移动。
【答案】C。
6．【考点专题】光的反射定律；光直线传播的应用；平面镜成像的特点、原理、现象及其实验方案；平面镜成像的相关作图．
【解答】解：（1）根据平面镜成像的规律：像与物关于镜面对称，以水面为平面镜做出灯S在水中的像S′，因为SD=3m，所以S′D=3m。
（2）连接S′A并延长至人的眼睛，如下图所示，BC为人眼睛到地面的距离，AC为人到池子的距离。（3）由题意可知，DS′=3m，DA=5m，BC=1.8m，两个直角三角形：△DAS′与△CAB相似。相似形的对应边成比例，所以 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )；人到池子的最远距离：AC= ( http: / / www.21cnjy.com )DA= ( http: / / www.21cnjy.com )×5m=3m。
( http: / / www.21cnjy.com )
【答案】C。
7．【考点专题】光的传播和反射、平面镜成像．
【分析】中午太阳光以垂直地面的方 ( http: / / www.21cnjy.com )向照射到此型式的后窗玻璃上，其反射光以与地面平行的方向射出，直射入人的眼睛，首先做出入射光线与反射光线夹角的角平分线即为法线，在做出镜面与法线垂直；分析各个图中的后窗，其实后窗在图中是看不到的，但可通过车后的角度可以想像得出来，分析后窗玻璃的方位，只有A的后窗玻璃与地面成45度的夹角，如图所示：
( http: / / www.21cnjy.com )
【答案】A。
8．【考点专题】应用题；光的传播和反射、平面镜成像．【解答】根据平面镜成像的原因特点可知， ( http: / / www.21cnjy.com )尺子在平面镜中的像是正立的等大的虚像，像与尺子关于镜面对称，故BD错误；平面镜成像的大小与平面镜的大小无关，故A正确
【答案】A。
9．【考点】光的折射现象及其应用．
【解答】解：A、湖水中景物的倒影是平面镜成像，是光的反射现象，故A错误。
B、雨后彩虹的形成属于光的色散，是光的折射现象，故B正确；
C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在物体后形成影子，而没有树叶的地方光沿直线传播，在地面上形成光斑。故C错误。
D、汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反射而成的虚像。故D错误。
【答案】B。
10． 【考点】凸透镜的会聚作用；凹透镜的发散作用【解答】解：A、当两个透镜的位置不合适时，平行光不管从哪边入射，经过2个透镜折射后都不能得到平行光，故错误；
B、平行光从左边入射，经过第一个透镜折射后一定是会聚光，当位置合适时，经过第二个凹透镜后，光线也会发散，故错误；
C、平行光从左边入射，由于两个透镜的距离不能确定，所以经过2个透镜折射后可能是会聚光束，也可能是发散光束，故正确；
D、平行光从右边入射，经过2个透镜折射后一定是会聚光束，故错误；
【答案】C。
11．【考点专题】光学实验设计与探究．探究型实验综合题．
【解答】（1）由图可知，玻璃容器的 ( http: / / www.21cnjy.com )形状相当于一个凸透镜，凸透镜对光有会聚作用，经透镜折射后折射光线将向主光轴方向偏折；凸透镜对光的偏折能力与凸透镜的凸起程度有关，用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度会发生改变；在玻璃容器中充入蚊香烟雾，当光照到烟雾时，烟雾颗粒对光的反射方向是不同的，会发生漫反射现象，所以我们从各角度可以看到光的路径；（2）由图知，物距小于像距，此时成倒立放大的实像，因此物距处于1倍和2倍焦距之间，像距大于2倍焦距，物距u=40cm﹣25cm=15cm；像距v=70cm﹣40cm=30cm；由上分析得：30cm＞2f f＜15cm＜2f；解得：7.5cm＜f＜15cm；将蜡烛移到光具座的10cm刻度处时，物距u=40cm﹣10cm=30cm，处于2倍焦距之外，所以成倒立缩小的实像；所以C选项正确；（3）在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与液体的种类是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变是因为凸透镜对光的偏折能力与凸透镜的凸起程度有关；（4）通过小孔向空腔内注入水时，橡皮膜向外鼓出，这样空腔的中间厚、边缘薄，是一个凸透镜的模型，可以类比眼镜和凸透镜；将腔里的水抽出时，空腔的中间薄、边缘厚，是凹透镜的模型；因此利用该实验模型完全可以模拟眼睛的晶状体和眼镜。
【答案】（1）偏向；会改变；观察光的 ( http: / / www.21cnjy.com )路径；（2）C；（3）液体种类；凸透镜对光的偏折能力与凸透镜的凸起程度有关；（4）模拟眼睛的晶状体和眼镜。
12． 【考点】凸透镜成像规律及其探究实验．
【解答】由题意知：f=15cm，所以2f=30cm。
（1）当物体在光具座上10cm刻度线处时，物距等于40cm，大于2倍焦距，成倒立缩小的实像；
（2）当物体在光具座上30cm刻度线处时，物距等于20cm，处于1倍和2倍焦距之间，成倒立放大的实像；
（3）当物体在光具座上40cm刻度线处时，物距等于10cm，小于焦距，成放大正立的虚像。
【答案】（1）缩小；（2）放大；（3）正立。
13．【考点】光的反射；光的折射现象及其应用．【解答】（1）水中的“倒影”是平面镜成像，是由于光的反射形成的，成的像是虚像；
（2）光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，这些“倒影”看起来比实际物体本身“暗”一些，
【答案】反射；折射。
14．【考点】近视眼的成因与矫正办法．【解答】解：向水凸透镜内注入水时，透镜 ( http: / / www.21cnjy.com )更凸，会聚能力较强，将像成在光屏的前面，为了使像正好呈在光屏上，应使光线推迟会聚，使所成的像相对于光屏后移，所以应在水凸透镜前放置一块凹透镜。或者将光屏前移靠近水凸透镜。
【答案】（1）凹，靠近；（2）晶状体较正常人眼更凸或变厚（或像成在了视网膜之前）或晶状体偏折能力强或对光线的会聚能力强。
15．【考点】凸透镜成像规律及其探究实验
【解答】解：（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；
（2）由“物近像远像变大 ( http: / / www.21cnjy.com )”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；
由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；
（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜。
【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄。
【速效提升突破】
1．【考点专题】光的折射、光的色散．
【解答】A、用放大镜看文字时，文字 ( http: / / www.21cnjy.com )变大了，属于凸透镜成像，是由于光的折射形成的。故A正确；B、景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故B错误。C、汽车在凸面镜中成像利用的是光的反射现象，故C错误。D、人影的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误；
【答案】A。
2．【考点专题】光的传播和反射、平面镜成像．
【解答】在太阳光下我们能看到红色的花，是因为太阳光中的红光被红花反射了，而太阳光中的其它色光都被红花给吸收了。
【答案】B。
3． 【考点专题】光的传播和反射、平面镜成像；光的折射、光的色散；透镜及其应用．
【解答】A、小孔成的像是 ( http: / / www.21cnjy.com )由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，此项错误；B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，此项错误；C、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，此项正确；D、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，此项错误。
【答案】C。
4．【考点专题】光的传播和反射、平面镜成像．
【解答】当太阳、地球、月球在同一直 ( http: / / www.21cnjy.com )线上，地球位于太阳与月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，光线照不到月球上，在地球上完全看不到月球的现象就是月全食，月食是由光的直线传播形成的。
【答案】A。
5．【考点专题】光的传播和反射、平面镜成像．
【解答】利用平面镜成像特点作物体 ( http: / / www.21cnjy.com )P在平面镜MO中的像A，对于球的黑白两部分，要作黑白分界线直径的像来确定。同理作物体P在平面镜NO中的像B。像A在平面镜NO中成像，像B在平面镜MO中成像重合得到像C。照相机和物体P，像C在同一条直线上，照相机只能照到物体P的黑面，所以照相机拍摄到的照片是D。
( http: / / www.21cnjy.com )
【答案】D。
6． 【考点专题】光的反射定律；平面镜成像的特点、原理、现象及其实验方案．
【解答】解：只有两个相互垂直的平面镜，这样会成3个像，加上水盆，每个像在水中各成一个像，最后水盆内有个像，一共7个。
【答案】B。
( http: / / www.21cnjy.com )
7．【考点专题】平面镜的应用．图像综合题．
【解答】解：根据平面镜成像特点做出小华在平面镜中的像A′B′，
∵∠EOC=70°，
∴∠OBD=20°，
∴∠ABD=∠CB′D=20°+90°=110°，
∴∠OCB′=180°﹣20°﹣110°=50°，则
小华在平面镜中所成的像与水平面的夹角与∠OCB′是对顶角，故也为50°。
【答案】B。
( http: / / www.21cnjy.com )
8．【考点专题】作光的折射光路图．应用题；图析法．
【解答】解：往池内注水，水面升至a ( http: / / www.21cnjy.com )位置时，发生折射，根据折射定律，折射光线远离法线，亮斑的位置应该在光斑S点的上方点，因此光斑向上移动，当向池内继续注水，当水面没过光斑S时，光只有在水这一种介质中传播，不再发生折射，即不在远离法线，因此光板的位置又上升到原来的位置，然后保持在原来的位置不动了。21*cnjy*com
【答案】D。
9．【考点专题】漫反射；光的反射定律；镜面反射．
【解答】解：晚上，在桌上铺 ( http: / / www.21cnjy.com )一张白纸，把一块小平面镜平放在白纸上，让手电筒发出的光正对着平面镜照射，因为平面镜表面很光滑是镜面，所以发生的是镜面反射，反射光线仍然沿同一方向射出，即正对着照射，反射光线，逆着原方向返回。而白纸粗糙不平，发生了漫反射，虽然正对着镜面照射，但是反射光线射向不同的方向。所以从侧面看的时候，纸反射的光线射入人的眼睛较多，而镜子几乎没有反射光线射入人的眼睛。
【答案】A。
10．【考点】光直线传播的应用；光的反射定律；光的色散；近视眼的成因与矫正办法．
【解答】解：A、小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，说法错误，符合题意，故A正确。
B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，说法正确，不符合题意，故B错误。
C、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，说法正确，不符合题意，故C错误
D、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，说法正确，不符合题意，故D错误。
【答案】A。
11．【考点】光的反射定律；AK：光的折射规律．【解答】正在向左行驶的小车缓慢刹车的过程中，杯中水面由于惯性略有倾斜，水面将左高右低，
设原来的水面为CD，入射光线为GO，如下所示：
( http: / / www.21cnjy.com )
法线为OA，入射角为∠GOA；
杯中水面由于惯性略有倾斜，水面将左高右低，水面为MN，法线为OB，此时的入射角为∠GOB，
故此时的入射角∠GOB＜∠GOA；
即入射将减小，
由于反射角等于入射角，则反射角也变小，折射角也减小。
【答案】减小；减小。
12．【考点】光的反射；密度公式的应用．
【解答】解：（1）入射光线AO射到水面，水面将光线反射到Q点。反射光OQ和入射光AO满足反射定律，入射角为45°，反射角也为45°。
当水面下降时，入射光线AO保持不变，入射点将随着水面下降而移到O′，如图乙，由于入射光
AO没变，入射角也没变，故反射角也不变，仍为45°，则在O′点反射的光线O′Q′∥OQ右移，如图乙。
( http: / / www.21cnjy.com )
（2）根据几何关系，QQ′∥OP，OQ∥O′Q′，所以OP=QQ′=30cm。
因为入射角为45°，所以△OO′P是等腰直角三角形，所以OM′= ( http: / / www.21cnjy.com )OP=15cm，
所以当光斑在EF上向右移动30cm时，水面将下降15cm。
则容器中流出的水的质量：m=ρ水V水=1.0×103kg/m3×1m2×0.15m=150kg。
【答案】右；150。
13．【考点】平面镜的应用；速度公式及其应用．
【解答】解：（1）根据平面镜成像的特点无相关于镜面对称，图示如下图所示：
( http: / / www.21cnjy.com )根据图示可知，汽车向正北行驶；
（2）设车长为a，车宽为b，甲车速度v甲=54km/h=15m/s，若乙车较快，则如答图1所示，甲车的车头刚好撞上乙车的车尾，
( http: / / www.21cnjy.com )
甲车行驶的时间t= ( http: / / www.21cnjy.com )；乙车行驶的时间t= ( http: / / www.21cnjy.com )；
两车行驶的时间相同，所以 ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )， ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
解得：v乙≈25.18m/s=90.65km/h；
若乙车较慢，则如答图2所示，乙车的车头刚好撞上甲车的车尾，
( http: / / www.21cnjy.com )
甲车行驶的时间t′= ( http: / / www.21cnjy.com )，乙车行驶的时间t′= ( http: / / www.21cnjy.com )，
两车行驶的时间相同，所以 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )， ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
解得：v乙=15.41m/s=55.48km/h。故乙车的速度范围是55.48km/h≤v乙≤90.65km/h。
【答案】向正北行驶；55.48；90.65。
14． 【考点专题】光的传播和反射、平面镜成像．
【解答】（1）太阳光沿直线传播 ( http: / / www.21cnjy.com )照在竹竿上时，会在竹竿的后面形成竹竿的影子，所以竿影形成的原理是光的直线传播；（2）一天内，太阳从东方升起逐渐向西方移动，根据光的直线传播，影子会从西方逐渐向东方移动。如图当太阳位于偏南方向时影子在OA处，量出OA的长度；当太阳在偏西方向时影子在OB处，量出OB的长度，如果OB=OA，那么箭头AB所指的方向就是正东方向。
( http: / / www.21cnjy.com )
【答案】（1）光的直线传播；（2）见上述解答。
15． 【考点专题】12 ：应用题；512：光的传播和反射、平面镜成像；5A5：探究型实验综合题．
【解答】解：（1）小孔成像成的是一个倒立的像 ( http: / / www.21cnjy.com )，像是由实际光线会聚而成的实像，像到小孔的距离b小于蜡烛到小孔的距离a，所成的像是缩小的像；（2）甲图和乙图中孔的形状不同，物体（蜡烛焰）形状相同，物距相同，由甲、乙两图可知实验是在研究小孔成像与孔的形状的关系；（3）研究小孔成像的形状与物体的形状有关，要控制其它因素相同，只改变物体的形状，甲图与丙图中物体的形状不同，小孔的形状相同，物距相同，所成的像形状不同，由此可见：小孔成像的形状与物体的形状有关；（4）三个实验都表明，物体发出的沿直线传播的光，经过小孔后在后面的屏上形成物体的像，即小孔成像，证明了光是沿直线传播的。（5）根据小孔成像成像的原理：光是沿直线传播的，所以成的像是上下颠倒、左右颠倒的，故选C；（6）将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像是顺时针旋转的。
【答案】（1）倒立；缩小；（2）小孔成像与孔的形状；（3）甲、丙； （4）光在均匀介质沿直线传播；（5）C；（6）顺。
( http: / / www.21cnjy.com )
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
第15讲 光的反射和折射
( http: / / www.21cnjy.com )
▲1．光的反射定律和折射现象
①知道光在同一种物质中沿直线传播 ②举例说出光的反射现象
③描述光的反射定律 ④辨别镜面反射和漫反射
⑤知道平面镜成像的特点 ⑥举例说出光的折射现象
⑦描述光的折射规律
⑧用光的反射定律、折射规律和凸透镜成像规律解释简单的现象
▲2．人眼球的作用
①知道人眼球对光的作用相当于凸透镜
②应用凸透镜成像规律解释人眼球的成像特点
③描述近视眼、远视眼的成因④树立保护视力和用眼卫生的意识
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
例1、(遂宁）如图所示的四种现象中，由光的折射形成的是（ ）
( http: / / www.21cnjy.com )
A．甲、丁 B．丙、丁 C．乙、丙 D．甲、乙
例2、（黄石）下列有关光学知识的叙述正确的是（ ）
A．光年是一个非常大的距离单位
B．电视机遥控器是利用紫外线工作的
C．投影仪是利用凸透镜成放大、正立的实像的原理制成的
D．远视眼镜的镜片是凹透镜
例3、（山西）在探究凸透镜成像的实验中， ( http: / / www.21cnjy.com )当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。应用这一成像原理的是（ ）21教育网
( http: / / www.21cnjy.com )
A．潜望镜 B．放大镜 C．照相机 D．投影仪
例4、下列词句中属于光的直线传播现象的是 ；属于光的反射现象的是 ；属于光的折射现象的是 （选填数字号码）。【21教育】
①立竿见影；②镜花水月；③坐井观天；④海市蜃楼；
⑤凿壁偷光；⑥水中捞月；⑦夕阳如血；⑧猪八戒照镜子，里外不是人。
例5、学习了光学知识后，李红对有关探究实验进行了回顾和思考：
( http: / / www.21cnjy.com )
（1）如图甲是“探究光的反射规律”的装置． ( http: / / www.21cnjy.com )可折转的硬纸板作用，除了能呈现光路外，还可以 ．为了得到反射角等于入射角的规律，应当改变 多次实验．21*教*育*名*师
（2）如图乙是“探究平面镜成像特点”的装置 ( http: / / www.21cnjy.com )．①玻璃板应与桌面 ，②实验时在玻璃板前放一支点燃的蜡烛A，为了确定像的位置，你的操作是 ．
（3）在“探究凸透镜成像规 ( http: / / www.21cnjy.com )律”实验中．，调整蜡烛、透镜和光屏到图丙所示位置时，光屏上出现清晰的烛焰的像，生活中的 就是利用这一原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏 （填“远离”或“靠近”） 凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的 （填“凸透镜”或“凹透镜”）．
( http: / / www.21cnjy.com )
1．（2017 舟山）黑暗的房间里有两 ( http: / / www.21cnjy.com )盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
2．（2017 内江）对如图所示的四种情景，下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．小芳站在平面镜前照镜子，在她向后退的过程中，她在镜中的像变小
B．针孔照相机是利用光的直线传播成像的
C．小猫看到水中的鱼是光的折射形成的实像
D．侧面看到白纸很亮，是因为光照到白纸上发生了镜面反射
3．（2017 泰安）如图所示的四种现象中，属于光的折射现象的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．山在水中形成“倒影” B．景物在观后镜中成像
C．月食现象的形成 D．钢勺好像在水面处“折断”
4．（2017 重庆）宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（ ）21世纪教育网
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
5．（宜宾）把微小放大以利于观察， ( http: / / www.21cnjy.com )这是物理学中一种重要的方法。如图是一种显示微小形变的装置。A为激光笔，B、C是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物M放在台面P上时，台面将发生微小形变，以下说法正确的是 （ ）
A．平面镜B上的入射角变小，光斑向D点的左侧移动
B．平面镜B上的入射角变小，光斑向D点的右侧移动
C．平面镜B上的入射角变大，光斑向D点的右侧移动
D．平面镜B上的入射角变大，光斑向D点的左侧移动
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第5题 第6题
6．（黄石）一个半径为5m的圆形蓄 ( http: / / www.21cnjy.com )水池装满水，水面和地面相平，在池中心正上方离水面3m处吊着一盏灯，一个人站在岸边，他的眼睛距地面的高度为1.8m，他要看到灯在水中所成的像，人到岸的距离不能超过（ ）www.21-cn-jy.com
A．1m B．2m C．3m D．4m
7．（2013 枣庄校级自主招生）7月2日中 ( http: / / www.21cnjy.com )午时分，太阳光几乎是直射我市，此时在武黄高速公路上有很多汽车在行驶。八年级学生小明坐在爸爸车内，发现前车后窗玻璃反射的太阳光，总是能够射入他的眼中，很刺眼。爸爸改变车道行驶，就好多了，请你根据所学的知识判断当时前车是哪种车型（ ）www-2-1-cnjy-com
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
8．（2017 益阳）如图所示，一把透明塑料尺子放在平面镜前一定距离处，则尺子在平面镜中所成的像是下图中的（ ）2-1-c-n-j-y
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
9．（2017 苏州）下列图示的光现象中，属于光的折射形成的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．水中倒影 B．雨后彩虹 C． 树荫下的光斑 D．汽车后视镜
10．（2015 鹿城区校 ( http: / / www.21cnjy.com )级自主招生）把一块薄玻璃板按如图所示方式以球形割面切开，成为2个薄透镜，然后沿主轴分开一定的距离，如果1束平行光沿主轴投射到1个透镜上，则（ ）
A．无论平行光是从哪边入射，经过2个透镜折射后仍是平行光
B．平行光从左边入射，经过2个透镜折射后一定是会聚光束
C．平行光从左边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
D．平行光从右边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
( http: / / www.21cnjy.com )
11．（2014 无锡） ( http: / / www.21cnjy.com )某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示。
（1）在探究“凸透镜对光线的作用”时， ( http: / / www.21cnjy.com )首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将 （选填“偏离”或“偏向”）主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度 （选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是 。
（2）在用液体透镜探究“凸透镜成像规律 ( http: / / www.21cnjy.com )”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是 。2·1·c·n·j·y
A．放大、倒立的实像 B．放大、正立的虚像
C．缩小、倒立的实像 D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能 ( http: / / www.21cnjy.com )力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与 是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是 。
（4）利用液体透镜还可以探究哪些问题？（写出一个即可） 。
( http: / / www.21cnjy.com )
12．（2015 广安校级自主招生）如图是凸透镜成像的装置，焦距为15cm的凸透镜固定在光具座50cm 刻度线处。
( http: / / www.21cnjy.com )
（1）蜡烛在10cm刻度线时，光屏上成清晰的像，则该像是 的实像。（放大、等大、缩小）
（2）蜡烛在30cm刻度线处时，光屏上成清晰的像，则该像 是 的实像。（放大、等大、缩小）
（3）蜡烛在40cm刻度线处时，光屏上成清晰的像，从凸透镜右侧通过凸透镜可以看到烛焰 的像。（倒立、正立）
13．（2015 厦门自主招生）如图是厦 ( http: / / www.21cnjy.com )门筼筜湖的夜景，水中的“倒影”由光的 形成的虚像。“倒影”看起来比实物本身暗一些，主要是因为从实物反射出来的光射到水面时，有一部分光 进入水里。
( http: / / www.21cnjy.com )
14．（2015 宁波模拟）在探究“近视眼的形成原因和矫正方法”时，冰蓉同学选择了如下器材：
蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等。
（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节。）
（1）她安装并调整好实验装置，如图所 ( http: / / www.21cnjy.com )示，将点燃的蜡烛置于透镜前某一位置时，在光屏上得到了烛焰清晰的像；当向水凸透镜内注入水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块 透镜；若撤去放置的透镜，应将光屏 （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是： 。
( http: / / www.21cnjy.com )
15．（2016 滨州）小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像。分析实验成像情况可知实验中所用凸透镜的焦距为 cm
（2）当把点燃的蜡烛由图甲所示位置向右 ( http: / / www.21cnjy.com )移至光具座的35cm刻度时，向 （选填“左”或“右”）移动光屏会得到一个倒立、 的实像； 就是利用这一成像规律工作的。此时，风一吹，烛焰向左偏，则光屏上成的像向 偏。
（3）小明用此光具座模拟人眼看 ( http: / / www.21cnjy.com )远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示。如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更 （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
1．（2018 陕西二模）如图所示的四种现象中，由于光的折射形成的是（ ）
A．放大镜把字“放大”
B．树在水中形成“倒影”
C．汽车在凸面镜中成像
D．皮影戏中屏幕上的“人影”
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
2．（2018 临沂模拟）阳春4月，荷 ( http: / / www.21cnjy.com )兰花海的各种郁金香竞相开放，争妍斗艳，喜迎各地的游客。在太阳光的照耀下，游客看到的鲜艳的红郁金香是因为（ ）21·cn·jy·com
A．红郁金香能发出红色的光
B．红郁金香能反射太阳光中的红色光
C．红郁金香能发出白色的光
D．红郁金香能吸收太阳光中的红色光
3．（2018 西华县一模）下列关于图中光学现象的描述或解释正确的是（ ）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A．图中，小孔成的是倒立的虚像
B．图中，人配戴的凹透镜可以矫正远视眼
C．图中，白光通过三棱镜分解成红、橙等各种色光
D．图中，漫反射的光线杂乱无章不遵循光的反射定律
4．（2018 奎文区一模）精彩的“月全食 ( http: / / www.21cnjy.com )”天象奇观于4月4日登场。我国几乎所有地区都能欣赏到一轮“红月亮”高挂夜空的迷人景象。天文专家表示，月食分为半影月食、月偏食和月全食3种。其中月全食最为好看。下列关于“月食形成原因”的说法正确的是（ ）【21cnj*y.co*m】
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
5．（2017 温州模拟）如 ( http: / / www.21cnjy.com )图所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形发光物体，左半部分为深色，右半部分为浅色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是（ ）
A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com )D． ( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第5题 第6题 第7题【21教育名师】
6．（2014秋 章丘市期末）如图所示 ( http: / / www.21cnjy.com )，房间内一墙角处相临两墙面挂了两个平面镜，两平面镜相互垂直，在该墙角紧靠镜面处放有一个脸盆，盆内有水。某同学通过镜面和水面最多能看到自己像的个数为（ ）
A．3个 B．7个 C．9个 D．无穷
7．（2017秋 福清市期中）小华竖直站在一面斜靠在墙边的平面镜前，如图所示。小华在平面镜中所成的像与水平面的夹角是（ ）
A．20° B．50° C．70° D．90°
8．（2013秋 新沂市校级月考）某校 ( http: / / www.21cnjy.com )新建一个喷水池，在池底的中央安装一只射灯，池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水不断注水，则亮斑S将如何移动（ ）
A．向上移动
B．向下移动
C．保持在原来的位置
D．先向下移然后向上移，最后保持在原来的位置不动
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
第8题 第9题 第10题
9．（根河市校级月考）晚上，在桌上铺一张 ( http: / / www.21cnjy.com )白纸，把一块小平面镜平放在白纸上，让手电筒发出的光正对着平面镜照射，（如图所示）下面列举的从侧面所看到的现象及其解释中正确的是（ ）
A．白纸较亮，因为白纸使光发生了漫反射，且漫反射遵守光的反射定律
B．平面镜较亮，因为平面镜使光发生镜面反射，镜面反射遵守光的反射定律
C．白纸较亮，因为白纸使光发生镜面反射，且镜面反射不遵守光的反射定律
D．平面镜较亮，因为平面镜使光发生漫反射，且漫反射不遵守光的反射定律
10．（2018 庆云县一模）如图所示的光学现象中，下列的描述或解释错误的是（ ）
( http: / / www.21cnjy.com )
A．图（a）中，小孔成的是倒立的虚像
B．图（b）中，人配戴的凹透镜可以矫正近视眼
C．图（c）中，白光通过三棱镜可以分解成赤、橙、黄、绿、蓝、靛、紫七色光
D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
11．（2017 漳州二模）如图所示，正在向 ( http: / / www.21cnjy.com )左行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，在小车缓慢刹车的过程中，杯中水面略有倾斜，则此时反射角 ，折射角将 。（均选填“增大”、“减小”或“不变”）
( http: / / www.21cnjy.com )
12．（2017春 南京月考）如图所 ( http: / / www.21cnjy.com )示，底面积为1m2的圆柱形容器装满水，一光束沿AO射向水面，方向保持不变，反射光线在水平光屏EF上形成光斑Q．打开水阀K，水流出，水位下降，光斑在光屏上向 移动，当光斑移动了30cm时，容器中的水已流出 kg。
( http: / / www.21cnjy.com )
13．（2016秋 萧山区月考）如图是 ( http: / / www.21cnjy.com )某十字路口的平面示图，十字路口附近P处，有外墙为玻璃幕墙（可视为平面镜）的一大厦，其中MN侧面朝向西南方向。
（1）当站在路上的行人观察汽车在MN侧玻璃幕墙内所成的像正在向正西方向运动，则该车实际运行路线。
（2）据统计城市交通事故大多因违章引起。 ( http: / / www.21cnjy.com )甲、乙两辆汽车分别在相互垂直的道路上，沿各自道宽的中心线（图中虚线所示）向前匀速行驶，当甲、乙两车的车头到十字路口（道路中心线）的距离分别为30米和40米时。道口恰处于红、绿灯转换。甲、乙两车均未采取任何减速或制动等措施，以至两车相撞。已知两车型号相同，汽车的车长为5米，车宽为2米。并已知甲车的速度为V1=54公里/小时，设两车相撞前均匀速行驶。试判断在穿过路口过程中，乙车车速的范围为 km/h﹣﹣ km/h。
( http: / / www.21cnjy.com )
14．（2017 北仑区模拟）在学 ( http: / / www.21cnjy.com )习太阳的运动时，我们研究过一天内竿影的变化，我们在操场上竖立一根竹竿，地面上竿影是这根竹竿在太阳光下的投影，实验如图所示。21cnjy.com
（1）竿影形成的原理是
（2）对于宁波而言，太阳始终不能直射，总是位于偏南方向。你能否利用竿影变化的活动，来确定我们本地区的正东方向？写出你的想法（结合画图说明）21-cnjy*com
15．（2017秋 未央区校级期中） ( http: / / www.21cnjy.com )学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像现象。如图所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜固定在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
( http: / / www.21cnjy.com )
（1）甲图中点燃的蜡烛距小孔a，它成像 ( http: / / www.21cnjy.com )在距小孔b，且a大于b，则半透明膜上的像是 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的像。
（2）由甲、乙两图可知实验是在研究 的关系。
（3）分析比较 两图，可以得出小孔成像与物体的形状有关。
（4）该实验说明小孔成像的原 ( http: / / www.21cnjy.com )理是 。
（5）日食奇观时，如果利用丙实验装置对“ ( http: / / www.21cnjy.com )”形太阳进行观察，在半透明塑料膜上所成的像的形状是 。
（6）如果将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像将 （选填“顺”或“逆”）时针旋转的。
参考答案
【试题分类品鉴】
例1【所涉考点】光的折射现象及其应用．
【解答】甲、三棱镜分解白光 ( http: / / www.21cnjy.com )，是光的色散现象，属于光的折射；乙、水面上山的“倒影”，是水面成像，属于光的反射现象；丙、手影，是光的直线传播形成的；丁、笔在水面处“折断”，是光的折射现象。因此由光的折射形成的是甲、丁。【21·世纪·教育·网】
【答案】A。
例2【所涉考点】光的传播速度与光年；红外线；凸透镜成像的应用；远视眼的成因与矫正办法．
【解答】A、光年是光在一年的时间内走的路程 ( http: / / www.21cnjy.com )，所以是一个非常大的距离单位，故A正确；B、由于红外线的穿透力强，电视机遥控器是利用红外线工作的，故B错误；C、教学用的投影仪利用凸透镜成倒立放大的实像，故C错误；D、远视眼是老花眼，用凸透镜来矫正，故D错误；
【答案】A。
例3【所涉考点】凸透镜成像的应用．
【解答】A、潜望镜是根据平面镜成像的原理制成 ( http: / / www.21cnjy.com )的。B、放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的。 C、照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的。此时像距小于物距。D、由图知，像距大于物距，所以此时成倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的。故D正确。21·世纪*教育网
【答案】D。
例4【所涉考点】光在均匀介质中直线传播；光的折射现象及其应用．
【解答】①立竿见影，这个影是影子，是由于光的直线传播形成的；
②镜花水月，这里的花和月都是平面镜成像形成的，平面镜成像利用的是光的反射；
③坐井观天，所见甚小，这是由于光是由直线传播的，只能看到头顶的一片天；
④海市蜃楼是光在不均匀的空气中传播时发生折射形成的；
⑤凿壁偷光，是利用光的直线传播；
⑥水中捞月，水中的月亮是平面镜成像，利用了光的反射；
⑦夕阳如血，是因为夕阳发出的光在不均匀的大气层中发生折射形成的；
⑧猪八戒照镜子，这是平面镜成像，利用的原理是光的反射。
【答案】①③⑤；②⑥⑧；④⑦。
例5【所涉考点】光的反射定律；凸透镜成像规律及其探究实验．
【解答】（1）实验中使用可折转的硬纸板，除了 ( http: / / www.21cnjy.com )能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内；为了得到反射角等于入射角的规律，应当多次改变入射角大小，观察反射角的变化；（2）“探究平面镜成像特点”的装置中玻璃板必须与桌面垂直；且实验时在玻璃板前放一支点燃的蜡烛A，下一步操作是：拿一根相同的蜡烛，放在玻璃板后面像的位置，该位置就是像的位置；（3）据图可知，此时的物距大于相距，即说明物体处于2倍焦距以外，像处于另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，此时物距变大，相距应该变小，故要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，应该让相距变小，故则应将光屏靠近凸透镜；②由于凹透镜对光线有发散作用，所以若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，让像推迟会聚，也可以使得像成在光屏上．
【答案】（1）探究反射光线、 ( http: / / www.21cnjy.com )入射光线与法线是否在同一平面内；入射角；（2）垂直；拿一根相同的蜡烛，放在玻璃板后面像的位置，该位置就是像的位置；（3）照相机；靠近；凹透镜．
【随堂冲刺精练】
1．【考点专题】应用题；光的传播和反射、平面镜成像．
【解答】点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡。
【答案】D。
2．【考点专题】光的传播和反射、平面镜成像；光的折射、光的色散．
【解答】A、平面镜所成的像与物体 ( http: / / www.21cnjy.com )是等大的，她向后退的过程中，小芳在平面镜中像的大小不变，故A错误；B、针孔照相机是利用光的直线传播规律成像的，属于小孔成像，所成像为实像，故B正确；C、看到水中游动的鱼是光折射形成的虚像，而不是实像，故C错误；D、当手电筒的光正对着平面镜照射时，在平面镜上会发生镜面反射，反射光线会集中在竖直方向，所以从侧面观察几乎没有光线进入眼睛，看到的平面镜是暗的；而光线在白纸上会发生漫反射，反射光线射向各个方向，所以在侧面看到的白纸是亮的，故D错误。
【答案】B。
3．【考点专题】光的折射、光的色散．
【解答】A、平静的水面相当于平面镜，倒影是 ( http: / / www.21cnjy.com )平面镜成的像，这是利用光的反射原理，故A错误。B、观后镜是凸面镜，属于光的反射，故B错误；C、发生月食时，太阳、月球、地球三者都在同一直线上，都可以用光沿直线传播来解释，故C错误。D、从水中钢勺上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是钢勺的虚像，比实际位置偏高，所以感觉折断了，故D正确。
【答案】D。
4．【考点专题】光的传播和反射、平面镜成像．
【解答】A、看到水中的鱼是光的折射现象 ( http: / / www.21cnjy.com )形成的鱼的虚像，是由于光从水中射向空气的缘故，故发生了折射，故A错误；B、月亮本身不能发光，即不是光源，故B错误；C、“浮光跃金”，金色是光在水面发生的反射现象，故C错误；D、玉璧一样月亮的倒影属于平面镜成像，是由光的反射形成的，故D正确。
【答案】D。
5．【考点专题】光的传播和反射、平面镜成像．
【解答】P桌面上放重物M后台面发生 ( http: / / www.21cnjy.com )倾斜，平面镜也发生倾斜，所以入射角变大，平面镜B上的入射角变大，根据镜面反射的特点知反射的光线偏向右方，即光斑向D点的右侧移动。
【答案】C。
6．【考点专题】光的反射定律；光直线传播的应用；平面镜成像的特点、原理、现象及其实验方案；平面镜成像的相关作图．
【解答】解：（1）根据平面镜成像的规律：像与物关于镜面对称，以水面为平面镜做出灯S在水中的像S′，因为SD=3m，所以S′D=3m。
（2）连接S′A并延长至人的眼睛，如下图所示，BC为人眼睛到地面的距离，AC为人到池子的距离。（3）由题意可知，DS′=3m，DA=5m，BC=1.8m，两个直角三角形：△DAS′与△CAB相似。相似形的对应边成比例，所以 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )；人到池子的最远距离：AC= ( http: / / www.21cnjy.com )DA= ( http: / / www.21cnjy.com )×5m=3m。
( http: / / www.21cnjy.com )
【答案】C。
7．【考点专题】光的传播和反射、平面镜成像．
【分析】中午太阳光以垂直地面的方 ( http: / / www.21cnjy.com )向照射到此型式的后窗玻璃上，其反射光以与地面平行的方向射出，直射入人的眼睛，首先做出入射光线与反射光线夹角的角平分线即为法线，在做出镜面与法线垂直；分析各个图中的后窗，其实后窗在图中是看不到的，但可通过车后的角度可以想像得出来，分析后窗玻璃的方位，只有A的后窗玻璃与地面成45度的夹角，如图所示：
( http: / / www.21cnjy.com )
【答案】A。
8．【考点专题】应用题；光的传播和反射、平面镜成像．【解答】根据平面镜成像的原因特点可知， ( http: / / www.21cnjy.com )尺子在平面镜中的像是正立的等大的虚像，像与尺子关于镜面对称，故BD错误；平面镜成像的大小与平面镜的大小无关，故A正确
【答案】A。
9．【考点】光的折射现象及其应用．
【解答】解：A、湖水中景物的倒影是平面镜成像，是光的反射现象，故A错误。
B、雨后彩虹的形成属于光的色散，是光的折射现象，故B正确；
C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在物体后形成影子，而没有树叶的地方光沿直线传播，在地面上形成光斑。故C错误。
D、汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反射而成的虚像。故D错误。
【答案】B。
10． 【考点】凸透镜的会聚作用；凹透镜的发散作用【解答】解：A、当两个透镜的位置不合适时，平行光不管从哪边入射，经过2个透镜折射后都不能得到平行光，故错误；
B、平行光从左边入射，经过第一个透镜折射后一定是会聚光，当位置合适时，经过第二个凹透镜后，光线也会发散，故错误；
C、平行光从左边入射，由于两个透镜的距离不能确定，所以经过2个透镜折射后可能是会聚光束，也可能是发散光束，故正确；
D、平行光从右边入射，经过2个透镜折射后一定是会聚光束，故错误；
【答案】C。
11．【考点专题】光学实验设计与探究．探究型实验综合题．
【解答】（1）由图可知，玻璃容器的 ( http: / / www.21cnjy.com )形状相当于一个凸透镜，凸透镜对光有会聚作用，经透镜折射后折射光线将向主光轴方向偏折；凸透镜对光的偏折能力与凸透镜的凸起程度有关，用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度会发生改变；在玻璃容器中充入蚊香烟雾，当光照到烟雾时，烟雾颗粒对光的反射方向是不同的，会发生漫反射现象，所以我们从各角度可以看到光的路径；（2）由图知，物距小于像距，此时成倒立放大的实像，因此物距处于1倍和2倍焦距之间，像距大于2倍焦距，物距u=40cm﹣25cm=15cm；像距v=70cm﹣40cm=30cm；由上分析得：30cm＞2f f＜15cm＜2f；解得：7.5cm＜f＜15cm；将蜡烛移到光具座的10cm刻度处时，物距u=40cm﹣10cm=30cm，处于2倍焦距之外，所以成倒立缩小的实像；所以C选项正确；（3）在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与液体的种类是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变是因为凸透镜对光的偏折能力与凸透镜的凸起程度有关；（4）通过小孔向空腔内注入水时，橡皮膜向外鼓出，这样空腔的中间厚、边缘薄，是一个凸透镜的模型，可以类比眼镜和凸透镜；将腔里的水抽出时，空腔的中间薄、边缘厚，是凹透镜的模型；因此利用该实验模型完全可以模拟眼睛的晶状体和眼镜。
【答案】（1）偏向；会改变；观察光的 ( http: / / www.21cnjy.com )路径；（2）C；（3）液体种类；凸透镜对光的偏折能力与凸透镜的凸起程度有关；（4）模拟眼睛的晶状体和眼镜。
12． 【考点】凸透镜成像规律及其探究实验．
【解答】由题意知：f=15cm，所以2f=30cm。
（1）当物体在光具座上10cm刻度线处时，物距等于40cm，大于2倍焦距，成倒立缩小的实像；
（2）当物体在光具座上30cm刻度线处时，物距等于20cm，处于1倍和2倍焦距之间，成倒立放大的实像；
（3）当物体在光具座上40cm刻度线处时，物距等于10cm，小于焦距，成放大正立的虚像。
【答案】（1）缩小；（2）放大；（3）正立。
13．【考点】光的反射；光的折射现象及其应用．【解答】（1）水中的“倒影”是平面镜成像，是由于光的反射形成的，成的像是虚像；
（2）光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，这些“倒影”看起来比实际物体本身“暗”一些，
【答案】反射；折射。
14．【考点】近视眼的成因与矫正办法．【解答】解：向水凸透镜内注入水时，透镜 ( http: / / www.21cnjy.com )更凸，会聚能力较强，将像成在光屏的前面，为了使像正好呈在光屏上，应使光线推迟会聚，使所成的像相对于光屏后移，所以应在水凸透镜前放置一块凹透镜。或者将光屏前移靠近水凸透镜。
【答案】（1）凹，靠近；（2）晶状体较正常人眼更凸或变厚（或像成在了视网膜之前）或晶状体偏折能力强或对光线的会聚能力强。
15．【考点】凸透镜成像规律及其探究实验
【解答】解：（1）当凸透镜成的像是等大的倒立的实像时，物距和像距均为焦距的2倍，由图甲可知物距或像距为20cm，则凸透镜的焦距为10cm；
（2）由“物近像远像变大 ( http: / / www.21cnjy.com )”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向右移动光屏会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；
由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；
（3）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜。
【答案】（1）10；（2）右；放大；投影仪（幻灯机等）；右；（3）薄。
【速效提升突破】
1．【考点专题】光的折射、光的色散．
【解答】A、用放大镜看文字时，文字 ( http: / / www.21cnjy.com )变大了，属于凸透镜成像，是由于光的折射形成的。故A正确；B、景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故B错误。C、汽车在凸面镜中成像利用的是光的反射现象，故C错误。D、人影的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误；
【答案】A。
2．【考点专题】光的传播和反射、平面镜成像．
【解答】在太阳光下我们能看到红色的花，是因为太阳光中的红光被红花反射了，而太阳光中的其它色光都被红花给吸收了。
【答案】B。
3． 【考点专题】光的传播和反射、平面镜成像；光的折射、光的色散；透镜及其应用．
【解答】A、小孔成的像是 ( http: / / www.21cnjy.com )由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，此项错误；B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，此项错误；C、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，此项正确；D、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，此项错误。
【答案】C。
4．【考点专题】光的传播和反射、平面镜成像．
【解答】当太阳、地球、月球在同一直 ( http: / / www.21cnjy.com )线上，地球位于太阳与月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，光线照不到月球上，在地球上完全看不到月球的现象就是月全食，月食是由光的直线传播形成的。
【答案】A。
5．【考点专题】光的传播和反射、平面镜成像．
【解答】利用平面镜成像特点作物体 ( http: / / www.21cnjy.com )P在平面镜MO中的像A，对于球的黑白两部分，要作黑白分界线直径的像来确定。同理作物体P在平面镜NO中的像B。像A在平面镜NO中成像，像B在平面镜MO中成像重合得到像C。照相机和物体P，像C在同一条直线上，照相机只能照到物体P的黑面，所以照相机拍摄到的照片是D。
( http: / / www.21cnjy.com )
【答案】D。
6． 【考点专题】光的反射定律；平面镜成像的特点、原理、现象及其实验方案．
【解答】解：只有两个相互垂直的平面镜，这样会成3个像，加上水盆，每个像在水中各成一个像，最后水盆内有个像，一共7个。
【答案】B。
( http: / / www.21cnjy.com )
7．【考点专题】平面镜的应用．图像综合题．
【解答】解：根据平面镜成像特点做出小华在平面镜中的像A′B′，
∵∠EOC=70°，
∴∠OBD=20°，
∴∠ABD=∠CB′D=20°+90°=110°，
∴∠OCB′=180°﹣20°﹣110°=50°，则
小华在平面镜中所成的像与水平面的夹角与∠OCB′是对顶角，故也为50°。
【答案】B。
( http: / / www.21cnjy.com )
8．【考点专题】作光的折射光路图．应用题；图析法．
【解答】解：往池内注水，水面升至a ( http: / / www.21cnjy.com )位置时，发生折射，根据折射定律，折射光线远离法线，亮斑的位置应该在光斑S点的上方点，因此光斑向上移动，当向池内继续注水，当水面没过光斑S时，光只有在水这一种介质中传播，不再发生折射，即不在远离法线，因此光板的位置又上升到原来的位置，然后保持在原来的位置不动了。21*cnjy*com
【答案】D。
9．【考点专题】漫反射；光的反射定律；镜面反射．
【解答】解：晚上，在桌上铺 ( http: / / www.21cnjy.com )一张白纸，把一块小平面镜平放在白纸上，让手电筒发出的光正对着平面镜照射，因为平面镜表面很光滑是镜面，所以发生的是镜面反射，反射光线仍然沿同一方向射出，即正对着照射，反射光线，逆着原方向返回。而白纸粗糙不平，发生了漫反射，虽然正对着镜面照射，但是反射光线射向不同的方向。所以从侧面看的时候，纸反射的光线射入人的眼睛较多，而镜子几乎没有反射光线射入人的眼睛。
【答案】A。
10．【考点】光直线传播的应用；光的反射定律；光的色散；近视眼的成因与矫正办法．
【解答】解：A、小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，说法错误，符合题意，故A正确。
B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，说法正确，不符合题意，故B错误。
C、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，说法正确，不符合题意，故C错误
D、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，说法正确，不符合题意，故D错误。
【答案】A。
11．【考点】光的反射定律；AK：光的折射规律．【解答】正在向左行驶的小车缓慢刹车的过程中，杯中水面由于惯性略有倾斜，水面将左高右低，
设原来的水面为CD，入射光线为GO，如下所示：
( http: / / www.21cnjy.com )
法线为OA，入射角为∠GOA；
杯中水面由于惯性略有倾斜，水面将左高右低，水面为MN，法线为OB，此时的入射角为∠GOB，
故此时的入射角∠GOB＜∠GOA；
即入射将减小，
由于反射角等于入射角，则反射角也变小，折射角也减小。
【答案】减小；减小。
12．【考点】光的反射；密度公式的应用．
【解答】解：（1）入射光线AO射到水面，水面将光线反射到Q点。反射光OQ和入射光AO满足反射定律，入射角为45°，反射角也为45°。
当水面下降时，入射光线AO保持不变，入射点将随着水面下降而移到O′，如图乙，由于入射光
AO没变，入射角也没变，故反射角也不变，仍为45°，则在O′点反射的光线O′Q′∥OQ右移，如图乙。
( http: / / www.21cnjy.com )
（2）根据几何关系，QQ′∥OP，OQ∥O′Q′，所以OP=QQ′=30cm。
因为入射角为45°，所以△OO′P是等腰直角三角形，所以OM′= ( http: / / www.21cnjy.com )OP=15cm，
所以当光斑在EF上向右移动30cm时，水面将下降15cm。
则容器中流出的水的质量：m=ρ水V水=1.0×103kg/m3×1m2×0.15m=150kg。
【答案】右；150。
13．【考点】平面镜的应用；速度公式及其应用．
【解答】解：（1）根据平面镜成像的特点无相关于镜面对称，图示如下图所示：
( http: / / www.21cnjy.com )根据图示可知，汽车向正北行驶；
（2）设车长为a，车宽为b，甲车速度v甲=54km/h=15m/s，若乙车较快，则如答图1所示，甲车的车头刚好撞上乙车的车尾，
( http: / / www.21cnjy.com )
甲车行驶的时间t= ( http: / / www.21cnjy.com )；乙车行驶的时间t= ( http: / / www.21cnjy.com )；
两车行驶的时间相同，所以 ( http: / / www.21cnjy.com )+ ( http: / / www.21cnjy.com )， ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
解得：v乙≈25.18m/s=90.65km/h；
若乙车较慢，则如答图2所示，乙车的车头刚好撞上甲车的车尾，
( http: / / www.21cnjy.com )
甲车行驶的时间t′= ( http: / / www.21cnjy.com )，乙车行驶的时间t′= ( http: / / www.21cnjy.com )，
两车行驶的时间相同，所以 ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )， ( http: / / www.21cnjy.com )= ( http: / / www.21cnjy.com )，
解得：v乙=15.41m/s=55.48km/h。故乙车的速度范围是55.48km/h≤v乙≤90.65km/h。
【答案】向正北行驶；55.48；90.65。
14． 【考点专题】光的传播和反射、平面镜成像．
【解答】（1）太阳光沿直线传播 ( http: / / www.21cnjy.com )照在竹竿上时，会在竹竿的后面形成竹竿的影子，所以竿影形成的原理是光的直线传播；（2）一天内，太阳从东方升起逐渐向西方移动，根据光的直线传播，影子会从西方逐渐向东方移动。如图当太阳位于偏南方向时影子在OA处，量出OA的长度；当太阳在偏西方向时影子在OB处，量出OB的长度，如果OB=OA，那么箭头AB所指的方向就是正东方向。
( http: / / www.21cnjy.com )
【答案】（1）光的直线传播；（2）见上述解答。
15． 【考点专题】12 ：应用题；512：光的传播和反射、平面镜成像；5A5：探究型实验综合题．
【解答】解：（1）小孔成像成的是一个倒立的像 ( http: / / www.21cnjy.com )，像是由实际光线会聚而成的实像，像到小孔的距离b小于蜡烛到小孔的距离a，所成的像是缩小的像；（2）甲图和乙图中孔的形状不同，物体（蜡烛焰）形状相同，物距相同，由甲、乙两图可知实验是在研究小孔成像与孔的形状的关系；（3）研究小孔成像的形状与物体的形状有关，要控制其它因素相同，只改变物体的形状，甲图与丙图中物体的形状不同，小孔的形状相同，物距相同，所成的像形状不同，由此可见：小孔成像的形状与物体的形状有关；（4）三个实验都表明，物体发出的沿直线传播的光，经过小孔后在后面的屏上形成物体的像，即小孔成像，证明了光是沿直线传播的。（5）根据小孔成像成像的原理：光是沿直线传播的，所以成的像是上下颠倒、左右颠倒的，故选C；（6）将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像是顺时针旋转的。
【答案】（1）倒立；缩小；（2）小孔成像与孔的形状；（3）甲、丙； （4）光在均匀介质沿直线传播；（5）C；（6）顺。
( http: / / www.21cnjy.com )
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
