电功率

课件17张PPT。学习目标：
1、理解电功率和电压、电流的关系。
2、会进行电功率的简单的计算。
3、理解额定功率和实际功率的区别。1、电功率的物理意义：表示电流做功快慢的物理量2、电功率的定义：电功跟电流做功所用时间的比值3、电功率的计算公式：W = UItP = UIP = I2R纯电阻电路一、电功率学习目标：
一 理解电功率和电压电流的关系

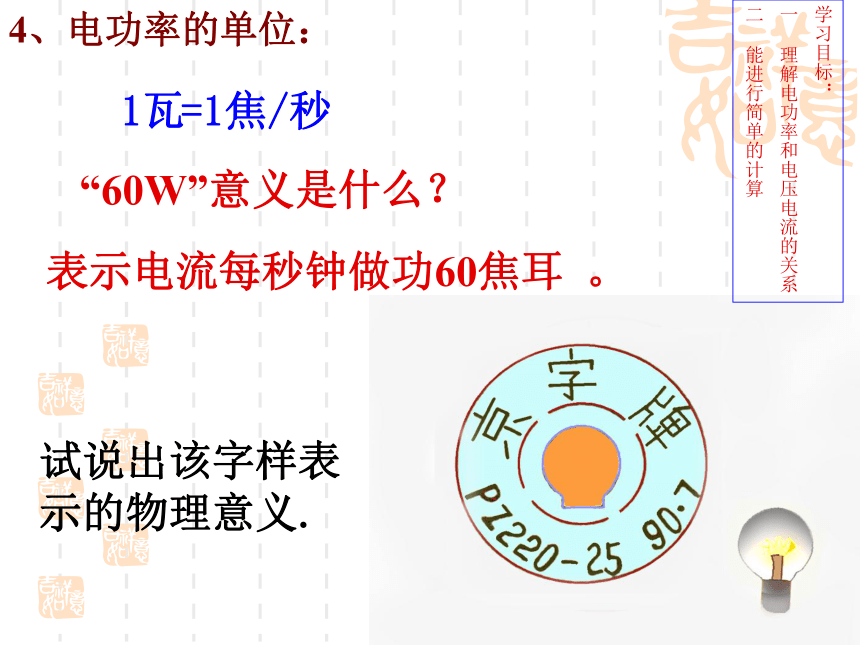

二 能进行简单的计算4、电功率的单位：=1焦/秒1瓦“60W”意义是什么？表示电流每秒钟做功60焦耳 。试说出该字样表示的物理意义.学习目标：
一 理解电功率和电压电流的关系

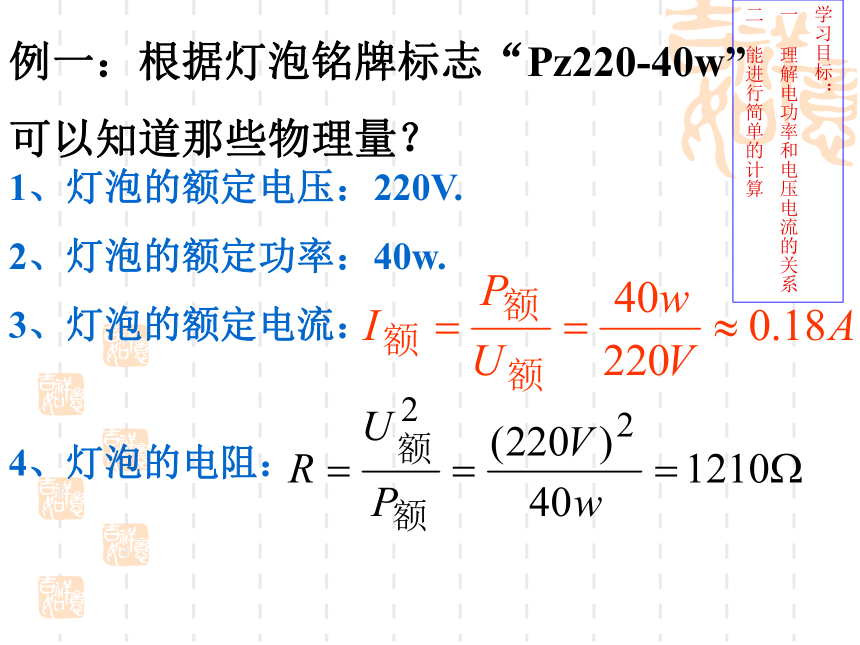

二 能进行简单的计算例一：根据灯泡铭牌标志“Pz220-40w”
可以知道那些物理量？1、灯泡的额定电压：220V.
2、灯泡的额定功率：40w.
3、灯泡的额定电流：
4、灯泡的电阻：
学习目标：
一 理解电功率和电压电流的关系

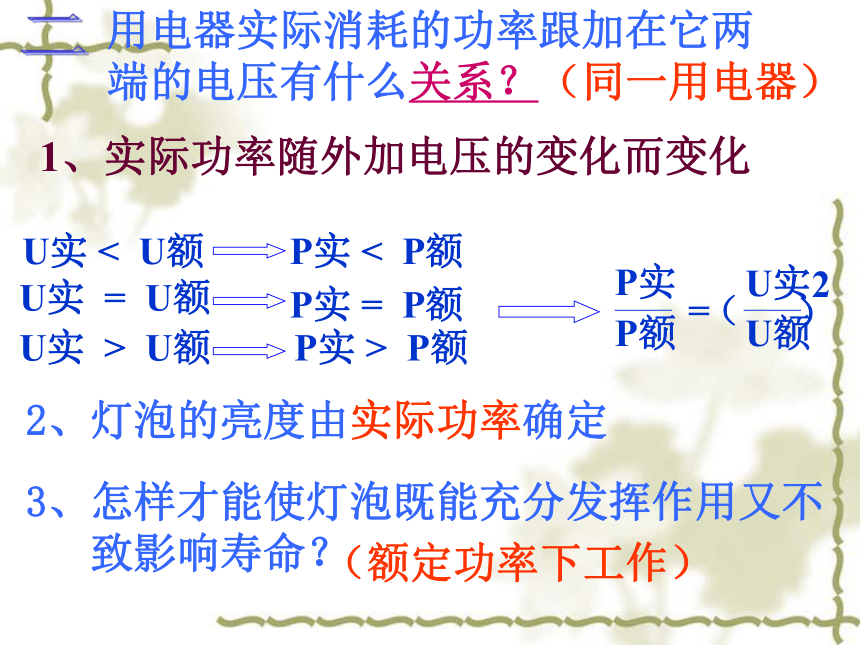

二 能进行简单的计算用电器实际消耗的功率跟加在它两
端的电压有什么关系？（同一用电器）2、灯泡的亮度由实际功率确定3、怎样才能使灯泡既能充分发挥作用又不

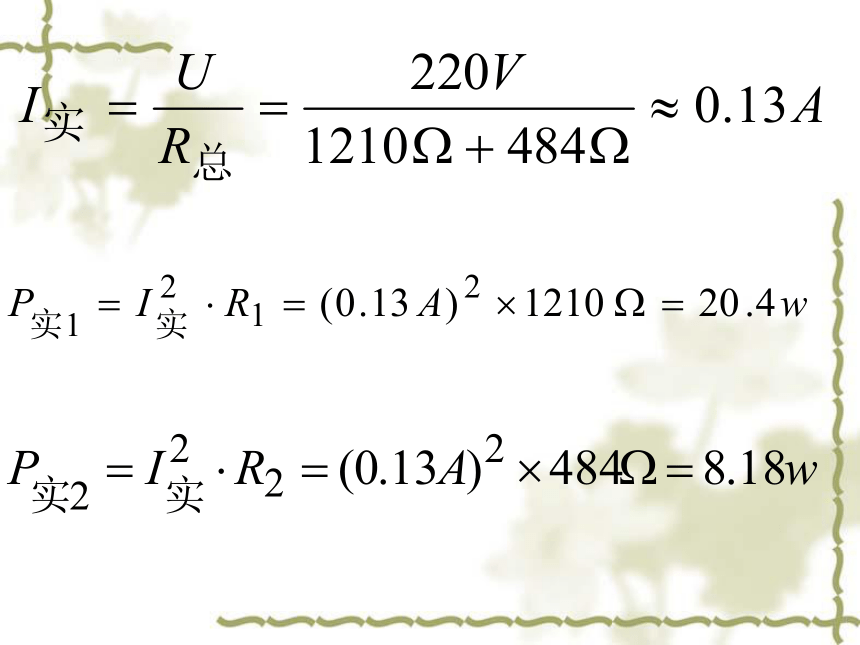

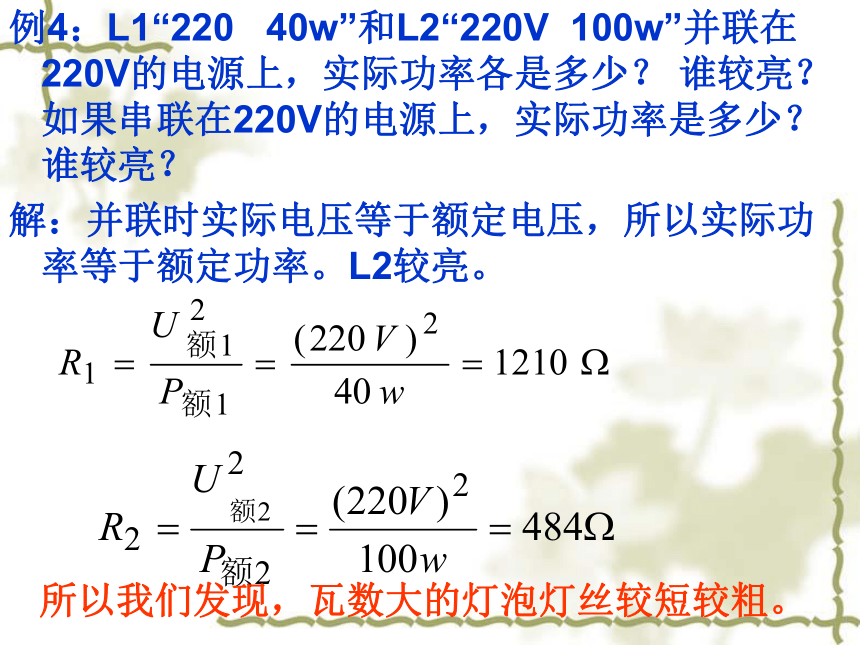

致影响寿命？1、实际功率随外加电压的变化而变化U实 < U额P实 < P额U实 = U额U实 > U额P实 = P额P实 > P额二（额定功率下工作）例4：L1“220 40w”和L2“220V 100w”并联在220V的电源上，实际功率各是多少？ 谁较亮？如果串联在220V的电源上，实际功率是多少？谁较亮？
解：并联时实际电压等于额定电压，所以实际功率等于额定功率。L2较亮。 所以我们发现，瓦数大的灯泡灯丝较短较粗。上题如果L1“220 40w”和L2“220V 100w”串联在440V的电源上，会出现什么情况？
答：L1长时间工作会烧掉。
L2不能正常发光。 上题如果L1“220 100w”和L2“220V 100w”串联在440V的电源上，会出现什么情况？
答：L1、L2都能正常发光。 例5：将一只“6V 3w”的灯泡接入9V的电路中，要灯泡正常工作，应______联一个_____的电阻。此时该电阻的功率是_____w.串6?1.5解：三、电功率与电阻的关系：
（不同用电器比较 ）（1）并联电路电阻消耗的电功率与电阻成反比P并 = P1 + P2并联电路消耗的总功率等于各电阻消耗功率之和。（2）串联电路：电阻消耗的电功率与电阻成正比P串 = P1 + P2 串联电路消耗的总功率等于各电阻
消耗功率之和。 现有“220V，100W”和“220V,25W”的白炽灯，铭牌模糊不清，我们可通过哪些方法辨别？设疑：方法一：用电压表、电流表测出功率。
方法二：并联在220V的电源上，较亮的是100w，
较暗的是25w。
方法三：串联在220V的电源上，较亮的是25w.
较暗的是100w。
方法四：灯丝较粗的是100w，较细的是25w伏安法测电阻和伏安法测电功率之比较：一、两个实验的相同点1、相同的实验器材2、电路的连接形式相同3、记录的数据相同4、使用滑动变阻器的目的相同二、两个实验的不同点1、实验的目的不同2、实验原理不同3、对实验数据的处理方法不同7．小刚和小丽一起做“测定小灯泡额定功率的实验”，已知小灯泡的额定电压为3.8V，正常发光时灯丝电阻为10－15欧。（1）小刚同学将实物连成如图电路，小丽发现电路中有四处错误，请你指出接线错误所在（不需要更正）
①____________________　　　　
②____________________　　
③____________________
④____________________ 　　
（2）小丽同学帮助小刚改正接线错误后，闭合开关发现电流表示数几乎为零，而且电压示数接近为电源电压，发生此故障的原因可能是　　　　　　 .
（3）他们排除故障后，发现小灯泡灯光较暗，为测小灯泡额定功率，应调节滑片P使变阻器阻值　　　________（填变大、变小）直到电压表的示数为　　　____________V。
（4）小灯泡正常发光
时，电流表示数如图，
则小灯泡的额定功率
为　　　　W 灯泡断路变小3.81.14
