科学探究：怎样产生感应电流

(共19张PPT)
课题：
法拉第的发现
复习与思考
奥斯特发现电流的周围存在着磁场
即 电生磁
反过来磁场中能不能产生电流呢？
即 磁生电
阅读材料
科拉顿“跑”失良机

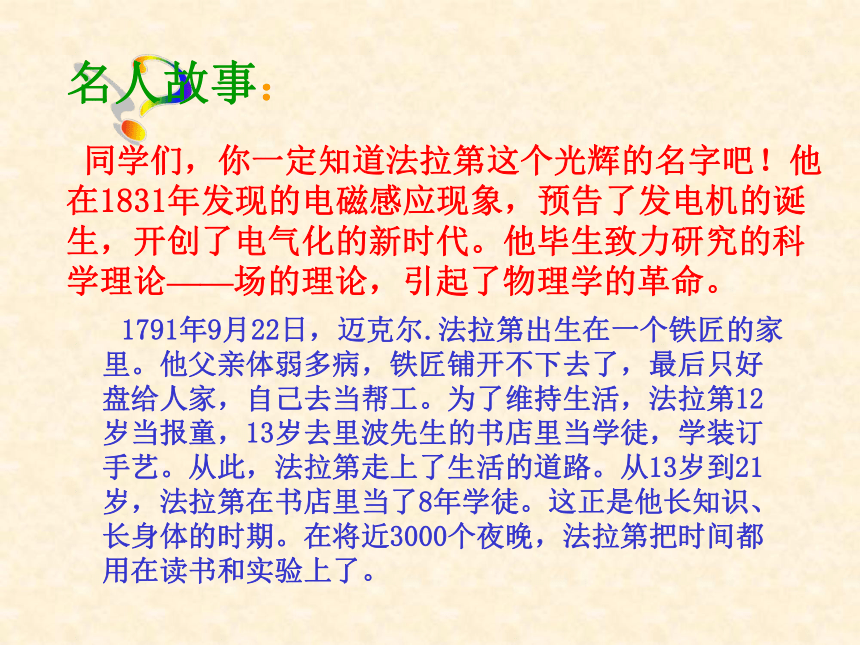

名人故事：
同学们，你一定知道法拉第这个光辉的名字吧！他在1831年发现的电磁感应现象，预告了发电机的诞生，开创了电气化的新时代。他毕生致力研究的科学理论——场的理论，引起了物理学的革命。
1791年9月22日，迈克尔.法拉第出生在一个铁匠的家里。他父亲体弱多病，铁匠铺开不下去了，最后只好盘给人家，自己去当帮工。为了维持生活，法拉第12岁当报童，13岁去里波先生的书店里当学徒，学装订手艺。从此，法拉第走上了生活的道路。从13岁到21岁，法拉第在书店里当了8年学徒。这正是他长知识、长身体的时期。在将近3000个夜晚，法拉第把时间都用在读书和实验上了。
法拉第
观察与思考
演示实验：
1、导线在磁场中静止不动时，观察电流表的指针
2、导线平行于磁感线方向运动时，观察电流表的指针
3、导线切割磁感线运动时，观察电流表的指针
想一想：你可以从实验中得到什么结论？
填表
研究在什么条件下会产生电流，电流的方向与什么有关
次序 实验条件 导体运动方向 指针反应 指针偏转方向
1
2
3
4
闭合电路的一部分 导体导体静止
闭合电路的一部分 导体导体平行磁感线运动
闭合电路的一部分 导体导体切割磁感线运动
无
无
向右
向左
向右
向左
闭合电路的一部分 导体导体切割磁感线运动
有
有
闭合电路的一部分 导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应。
电磁感应现象中产生的电流叫做感应电流。
讲解
观 察
与
讨 论
感应电流的方向与什么有关？
教师讲解
感应电流的方向 与磁感线方向和导体切割磁感线运动方向有关
小结论
感应电流产生的条件
（1）电路闭合
（2）一部分导体在磁场里做切割磁感 线的运动
如果只满足条件（2）只会产生感应电压
注意
教师讲解
电磁感应中实现能量的转化
机械能转化
为电能
练习1
下面几种做法中，哪种一定能产生感应电流：
A、一段导体在磁场里做切割磁感 线运动
B、闭合电路的一部分导体在磁场里运动
C、闭合电路的一部分导体在磁场里做切割磁感 线的运动
D、闭合导体 在磁场里做切割磁感线运动
练习2
如图所示，在磁场中悬挂一根直导线，导线的两端分别连接在电流表的二个接线柱上，组成一个闭合电路，当导线沿图示方向运动时，有二个方向能使电流表的指针发生偏转，这二个方向 是：
A 向左或向右 B 向上或向下
C 向左或向上 D 向右或向下
G
N
S
左
右
下
上
如图所示 在上题中，当导体 以相同速度向左或向右运动时，导体 中产生的电流的大小———，方向———（填变大，变小或不变）
练习3
G
左
右
下
上
N
S
闭合电路的一部分 导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应
感应电流的方向与什么有关
感应电流的方向 与磁感线方向和导体切割磁感线运动方向有关
定义
记忆
小结:
本节课给大家介绍了电磁感应产生的条件 ，同学们学了本课之后，要从科学家的执着求知的经历中汲取对自己有用的东西 ，努力学习。
再 见
