探究电磁感应的产生条件

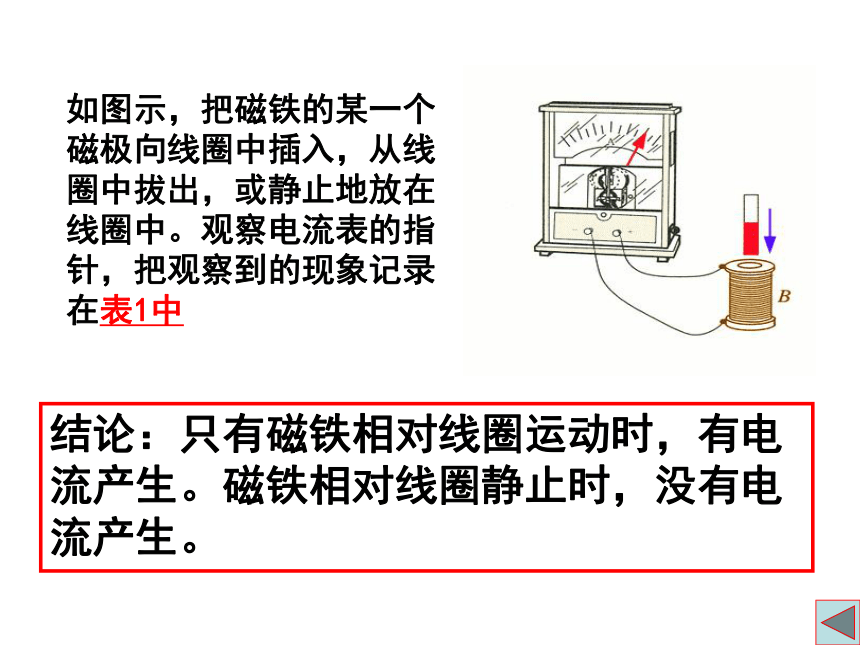

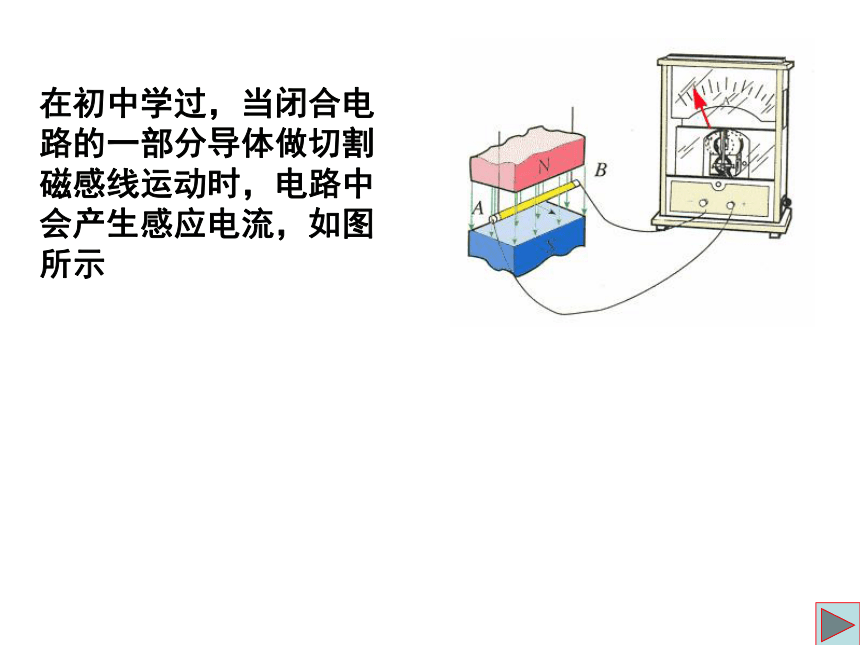

课件10张PPT。§4.2探究电磁感应的产生条件探究电磁感应的产生条件实验现象1实验现象2实验现象3 只要穿过闭合电路中磁通量变化时，闭合电路中就一定有感应电流在初中学过，当闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流，如图所示 如图示，把磁铁的某一个磁极向线圈中插入，从线圈中拔出，或静止地放在线圈中。观察电流表的指针，把观察到的现象记录在表1中 结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。 如图示，线圈A通过变阻器和开关连接到电源上，线圈B的两端与电流表连接，把线圈A装在线圈B的里面。观察以下几种操作中线圈B中是否有电流产生。把观察到的现象记录在表2中 结论：只有当线圈A中电流变化时，线圈B中才有电流产生。 表1表2学生练习在图所示的条件下，闭合矩形线圈中能产生感应电流的是 ( ) 闭合电路面积S不变化,磁感应强度B变化-----有感应电流产生 闭合电路所围面积S发生变化,磁感应强度B不变化-----有感应电流产生
