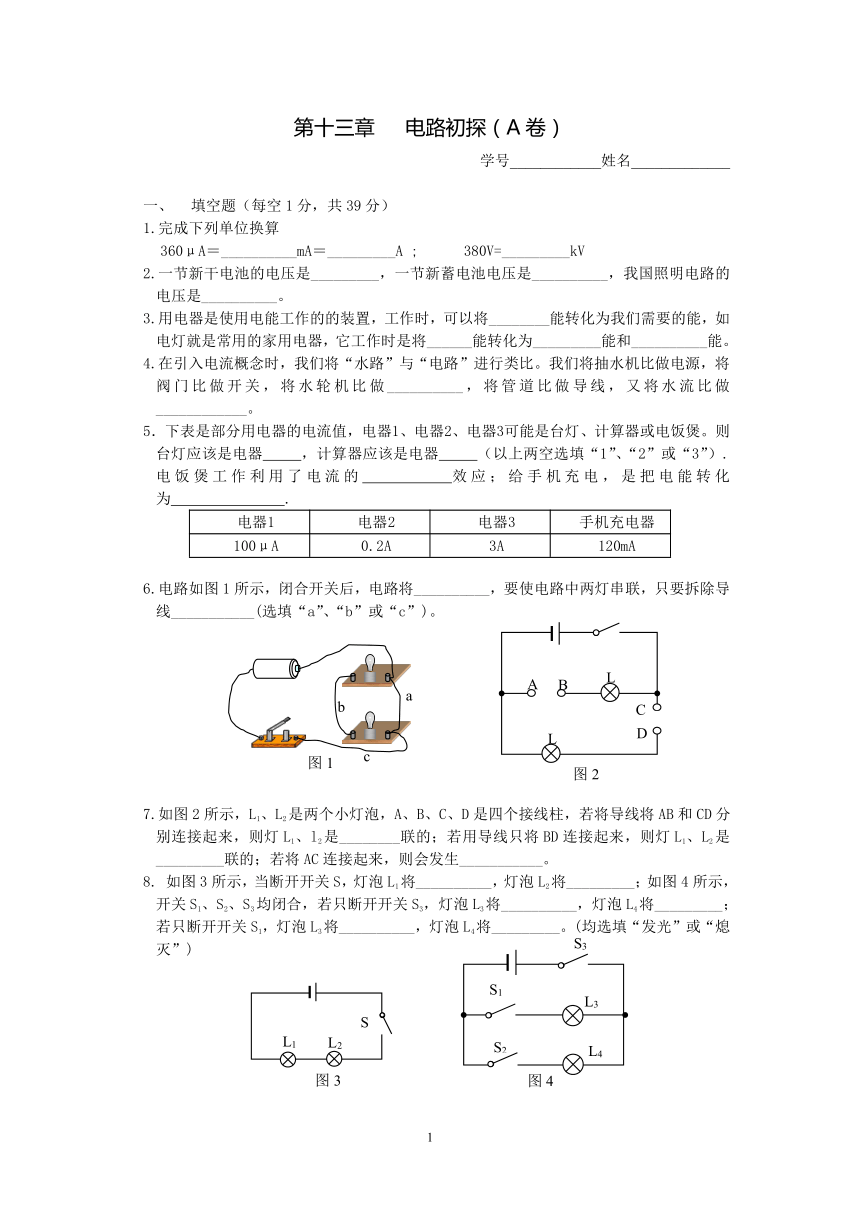

第十三章 电路初探（A卷）

第十三章 电路初探（A卷）
学号____________姓名_____________
1、 填空题（每空1分，共39分）
1.完成下列单位换算
360μA＝__________mA＝_________A ; 380V=_________kV
2.一节新干电池的电压是_________，一节新蓄电池电压是__________，我国照明电路的电压是__________。
3.用电器是使用电能工作的的装置，工作时，可以将________能转化为我们需要的能，如电灯就是常用的家用电器，它工作时是将______能转化为_________能和__________能。
4.在引入电流概念时，我们将“水路”与“电路”进行类比。我们将抽水机比做电源，将阀门比做开关，将水轮机比做__________，将管道比做导线，又将水流比做____________。
5．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲。则台灯应该是电器 ，计算器应该是电器 （以上两空选填“1”、“2”或“3”）.电饭煲工作利用了电流的 效应；给手机充电，是把电能转化为 .
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120mA
6.电路如图1所示，闭合开关后，电路将__________，要使电路中两灯串联，只要拆除导线___________(选填“a”、“b”或“c”)。
7.如图2所示，L1、L2是两个小灯泡，A、B、C、D是四个接线柱，若将导线将AB和CD分别连接起来，则灯L1、l2是________联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若将AC连接起来，则会发生___________。
8. 如图3所示，当断开开关S，灯泡L1将__________，灯泡L2将_________；如图4所示，开关S1、S2、S3均闭合，若只断开开关S3，灯泡L3将__________，灯泡L4将_________；若只断开开关S1，灯泡L3将__________，灯泡L4将_________。(均选填“发光”或“熄灭”)

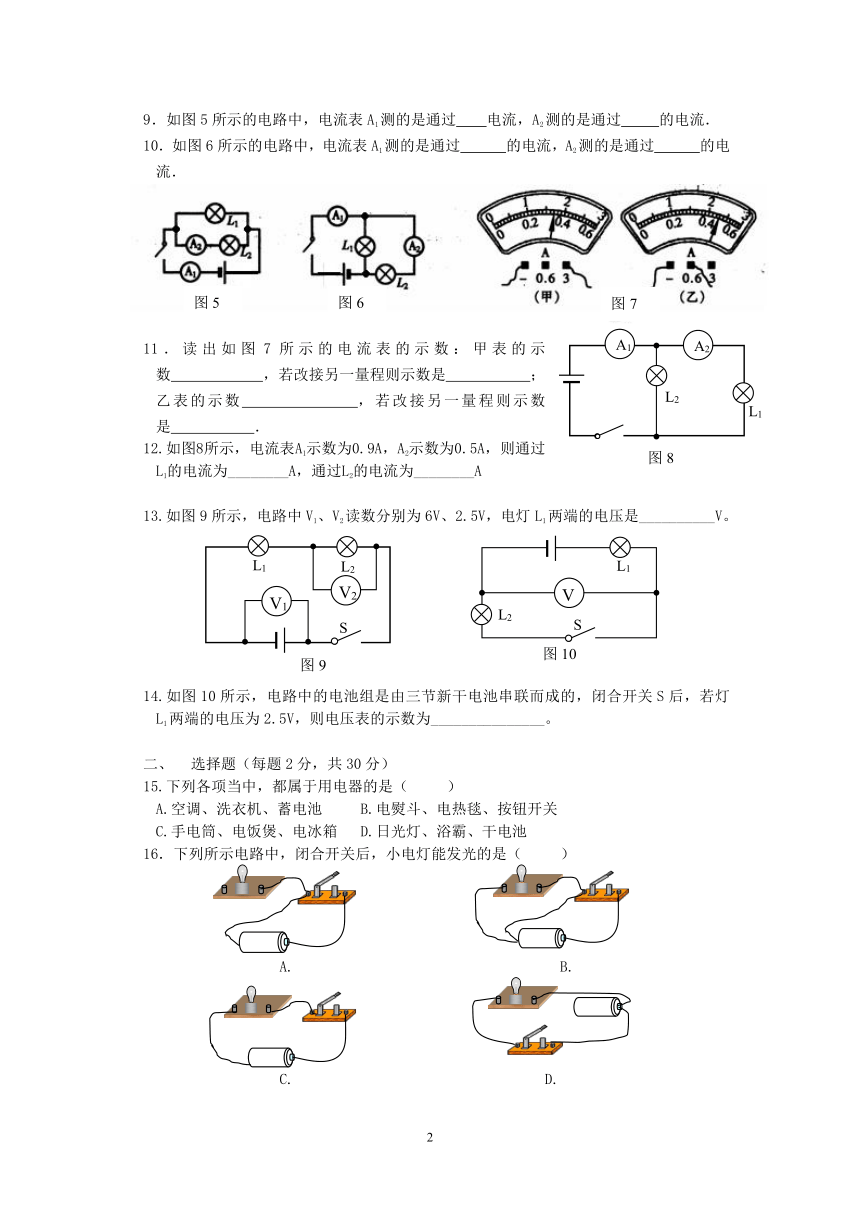

9．如图5所示的电路中，电流表A1测的是通过 电流，A2测的是通过 的电流．
10．如图6所示的电路中，电流表A1测的是通过 的电流，A2测的是通过 的电流．
11．读出如图7所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．
12.如图8所示，电流表A1示数为0.9A，A2示数为0.5A，则通过L1的电流为________A，通过L2的电流为________A
13.如图9所示，电路中V1、V2读数分别为6V、2.5V，电灯L1两端的电压是__________V。
14.如图10所示，电路中的电池组是由三节新干电池串联而成的，闭合开关S后，若灯L1两端的电压为2.5V，则电压表的示数为_______________。
2、 选择题（每题2分，共30分）
15.下列各项当中，都属于用电器的是（ ）
A.空调、洗衣机、蓄电池 B.电熨斗、电热毯、按钮开关
C.手电筒、电饭煲、电冰箱 D.日光灯、浴霸、干电池
16．下列所示电路中，闭合开关后，小电灯能发光的是（ ）
A. B.
C. D.

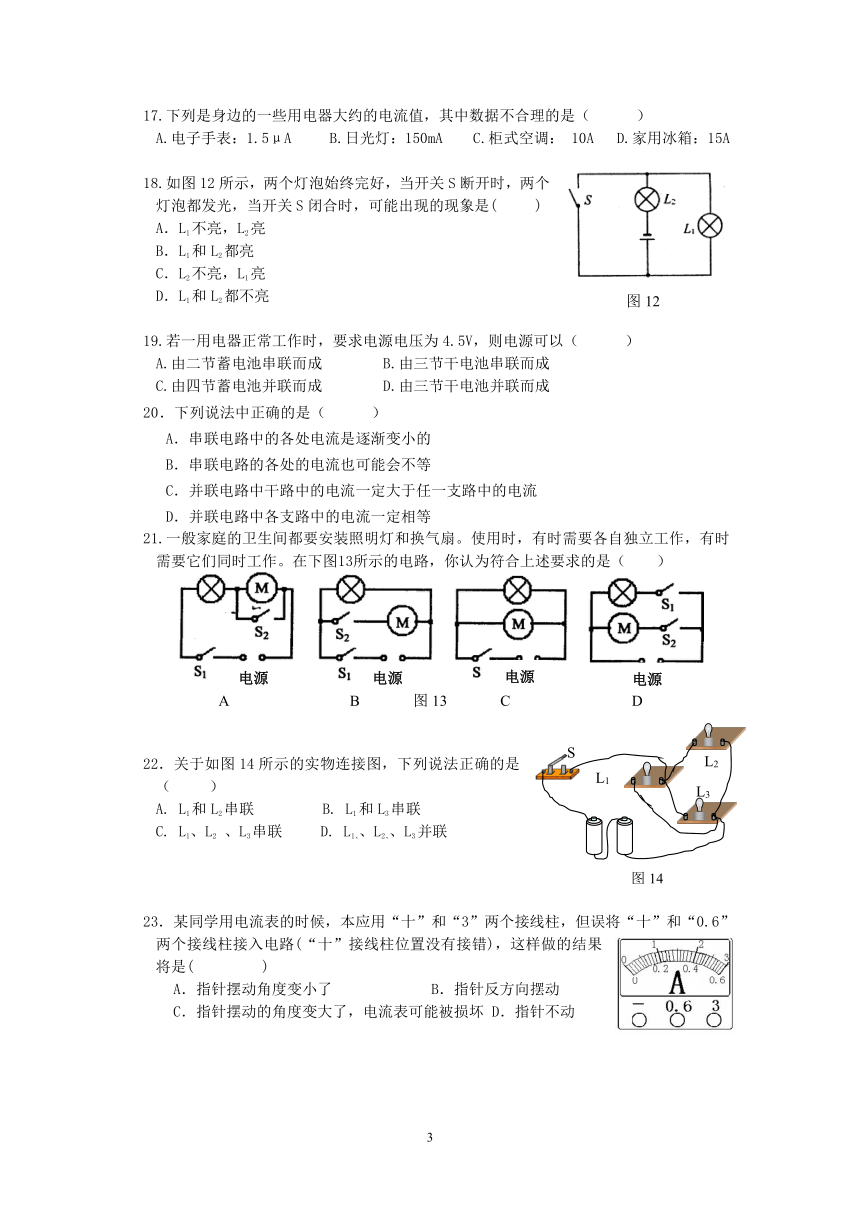

17.下列是身边的一些用电器大约的电流值，其中数据不合理的是（ ）
A.电子手表：1.5μA B.日光灯：150mA C.柜式空调： 10A D.家用冰箱：15A
18.如图12所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )
A．L1不亮，L2亮
B．L1和L2都亮
C．L2不亮，L1亮
D．L1和L2都不亮
19.若一用电器正常工作时，要求电源电压为4.5V，则电源可以（ ）
A.由二节蓄电池串联而成 B.由三节干电池串联而成
C.由四节蓄电池并联而成 D.由三节干电池并联而成
20．下列说法中正确的是（ ）
A．串联电路中的各处电流是逐渐变小的
B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
21.一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图13所示的电路，你认为符合上述要求的是（ ）
22．关于如图14所示的实物连接图，下列说法正确的是（ ）
A. L1和L2串联 B. L1和L3串联
C. L1、L2 、L3串联 D. L1、、L2、、L3并联
23．某同学用电流表的时候，本应用“十”和“3”两个接线柱，但误将“十”和“0.6”两个接线柱接入电路(“十”接线柱位置没有接错)，这样做的结果将是( )
A．指针摆动角度变小了 B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏 D．指针不动
24．图15是用电流表测量电路中通过灯泡 Ll电流的电路图,其中正确的是 ( )
25.如图16所示电路，闭合开关后，比较a、b、c、d四处电流的大小，，其中不正确的是（ ）
A. Ia=Id B. Ia＞Id
C. Ia＞Ib D. Id＞Ic
26.在如图17所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
27.如图18所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
28．如图19所示电路，闭合S, 当开关 S1从断开到闭合过程中，下列说法中正确的是( )
A．S1闭合后电流表 A1、A2示数相等
B．S1闭合后电流表 A1的示数比 A2大
C．S1闭合后电流表 A1、A2示数大小无法判断
D．S1闭合后电流表 A1的示数比 A2小
29.某同学做实验时，如图20连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（ ）
A．电流表已被烧坏，致使电路不通
B．电流表完好，但未与导线接牢
C．灯L的灯座接线处短路
D．电流表接线处碰线（电流表被短路）
3、 作图题（30题6分，31题3分，32题3分，33题6分，共18分）
30.根据图21中甲、乙的电路图，用笔画线连接实物图。
31.根据如图22所示的实物连接情况，在右边框内画出电路图。
32．在下图23甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
33.如图26所示，通过L1的电流估计为0.4A，通过L2的电流估计为0.7A，要求：
（1）灯L1、L2并联，电流表A1测L1的电流，电流表A2测干路电流，请用笔画线代替导线把实物图连接起来，导线不交叉。
（2）根据你连接的实物图在虚框内画出电路图。
4、 实验与探究题（34题6分，35题4分，36题3分，共13分）
34.在用电压表测电压时，某同学发现有如下所示情况发生，发生甲情况的原因是_____________________________；发生乙情况的情况是_____________________________.
35.如图27甲所示，电压表测量的是灯_______的电压，根据乙图电压表指针指示，该灯两端电压为_____________V。
36．小张设计了一个电路，用很细的漆包线围着一群羊，当羊都在羊圈时，电灯亮，电铃不响；当羊离开羊圈时，电铃响，告诉人们“有羊跑了”，请画出符合要求的电路图。
参考答案：
1、0.36 3.6×10-4 0.38 2、1.5 2 220 3、电 电 光 内 4、用电器 电流 5、2 3 热 化学 6、短路 a 7、并 串 短路 8、熄灭 熄灭 熄灭 熄灭 熄灭 发光 9、干路 L2支路 10、干路 L2支路 11、1.7A 0.34 0.46 2.3 12、0.5 0.4 13、3.5 14、2 15、C 16、C 17、D 18、A 19、B 20、C 21、D 22、D 23、C 24、B 25、B 26、B 27、B 28、B 29、D 30-33、略 34、电压表正负接线柱接反了 电压表所选的量程过小 35、L1 6.5 36、略
A
B
C
D
L1
L2
图2
a
b
图1
c
L3
L4
S1
S2
S3
图4
L1
L2
S
图3
图12
电源
电源
电源
电源
A B 图13 C D
图14
L1
L2
L3
S
L1
L2
S
L1
L2
S
乙
L1
L2
S
L1
L2
S
甲
图21
S1
S2
L1
L2
图22
图15
图5
图6
图7
图16
图19
图8
L2
L1
A1
A2
甲
图23
图17
L1
L2
S
甲
图27
V
L1
L2
S
V2
V1
L1
L2
S
图10
图9
A1
— +
L1
L2
A2
图26
图18
图20
