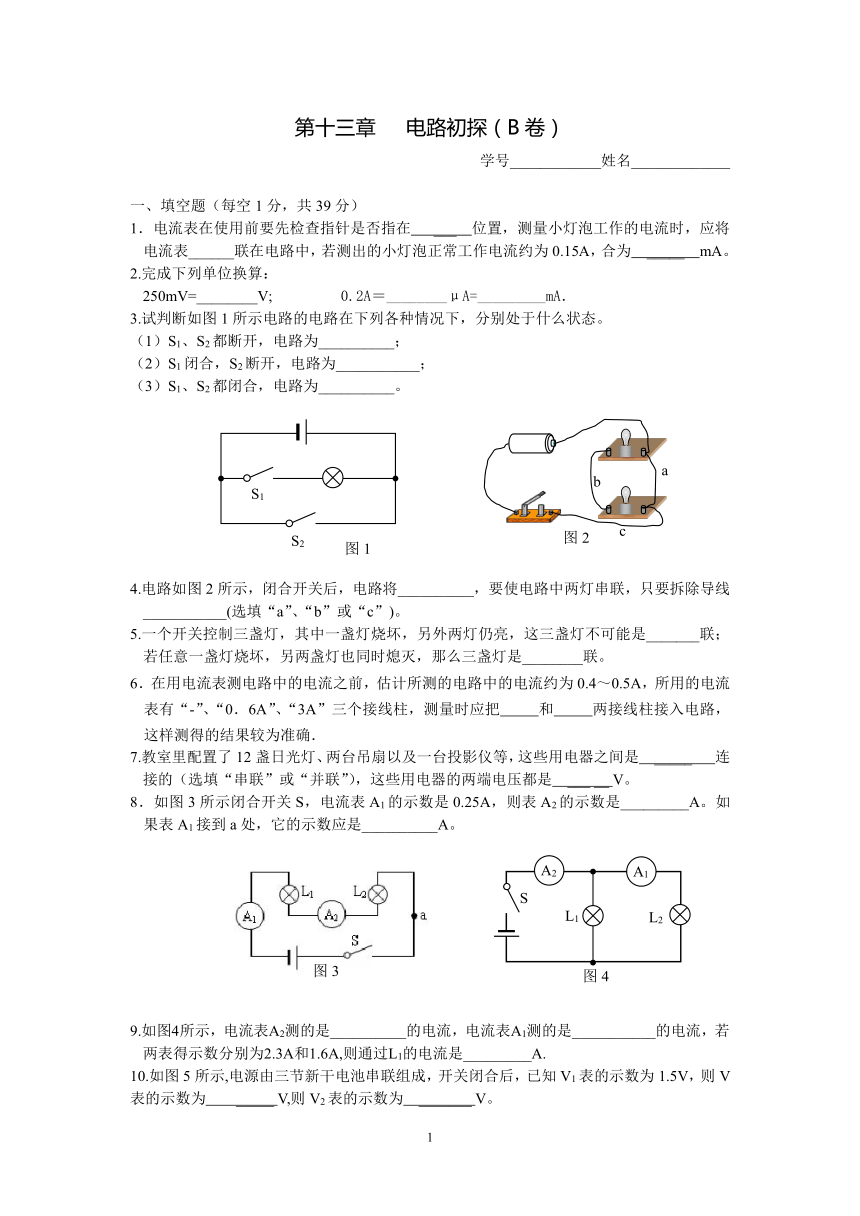

第十三章 电路初探（B卷）

第十三章 电路初探（B卷）
学号____________姓名_____________
1、 填空题（每空1分，共39分）
1．电流表在使用前要先检查指针是否指在 ___ 位置，测量小灯泡工作的电流时，应将电流表______联在电路中，若测出的小灯泡正常工作电流约为0.15A，合为 _____ mA。
2.完成下列单位换算：
250mV=________V; 0.2A＝________μA=_________mA．
3.试判断如图1所示电路的电路在下列各种情况下，分别处于什么状态。
（1）S1、S2都断开，电路为__________；
（2）S1闭合，S2断开，电路为___________；
（3）S1、S2都闭合，电路为__________。
4.电路如图2所示，闭合开关后，电路将__________，要使电路中两灯串联，只要拆除导线___________(选填“a”、“b”或“c”)。
5.一个开关控制三盏灯，其中一盏灯烧坏，另外两灯仍亮，这三盏灯不可能是_______联；若任意一盏灯烧坏，另两盏灯也同时熄灭，那么三盏灯是________联。
6．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4～0.5A，所用的电流表有“-”、“0．6A”、“3A”三个接线柱，测量时应把 和 两接线柱接入电路，这样测得的结果较为准确．
7.教室里配置了12盏日光灯、两台吊扇以及一台投影仪等，这些用电器之间是 _____ 连接的（选填“串联”或“并联”），这些用电器的两端电压都是 ___ __ V。
8．如图3所示闭合开关S，电流表A1的示数是0.25A，则表A2的示数是_________A。如果表A1接到a处，它的示数应是__________A。
9.如图4所示，电流表A2测的是__________的电流，电流表A1测的是___________的电流，若两表得示数分别为2.3A和1.6A,则通过L1的电流是_________A.

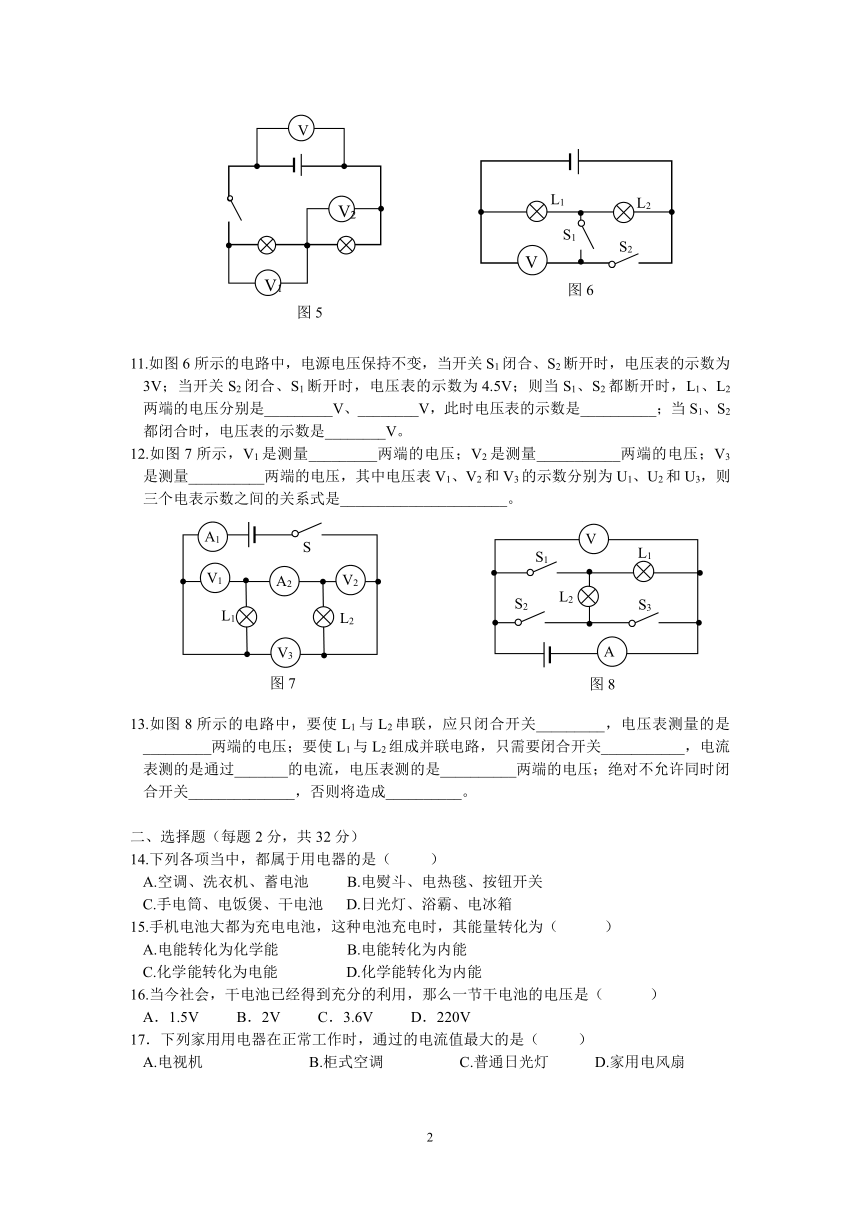

10.如图5所示,电源由三节新干电池串联组成，开关闭合后，已知V1表的示数为1.5V，则V表的示数为 _____ V,则V2表的示数为 _______ V。
11.如图6所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数为3V；当开关S2闭合、S1断开时，电压表的示数为4.5V；则当S1、S2都断开时，L1、L2两端的电压分别是_________V、________V，此时电压表的示数是__________；当S1、S2都闭合时，电压表的示数是________V。
12.如图7所示，V1是测量_________两端的电压；V2是测量___________两端的电压；V3是测量__________两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间的关系式是______________________。
13.如图8所示的电路中，要使L1与L2串联，应只闭合开关_________，电压表测量的是_________两端的电压；要使L1与L2组成并联电路，只需要闭合开关___________，电流表测的是通过_______的电流，电压表测的是__________两端的电压；绝对不允许同时闭合开关______________，否则将造成__________。
2、 选择题（每题2分，共32分）
14.下列各项当中，都属于用电器的是（ ）
A.空调、洗衣机、蓄电池 B.电熨斗、电热毯、按钮开关
C.手电筒、电饭煲、干电池 D.日光灯、浴霸、电冰箱
15.手机电池大都为充电电池，这种电池充电时，其能量转化为（ ）
A.电能转化为化学能 B.电能转化为内能
C.化学能转化为电能 D.化学能转化为内能
16.当今社会，干电池已经得到充分的利用，那么一节干电池的电压是（ 　）
A．1.5V B．2V C．3.6V D．220V
17．下列家用用电器在正常工作时，通过的电流值最大的是（ ）
A.电视机 B.柜式空调 C.普通日光灯 D.家用电风扇

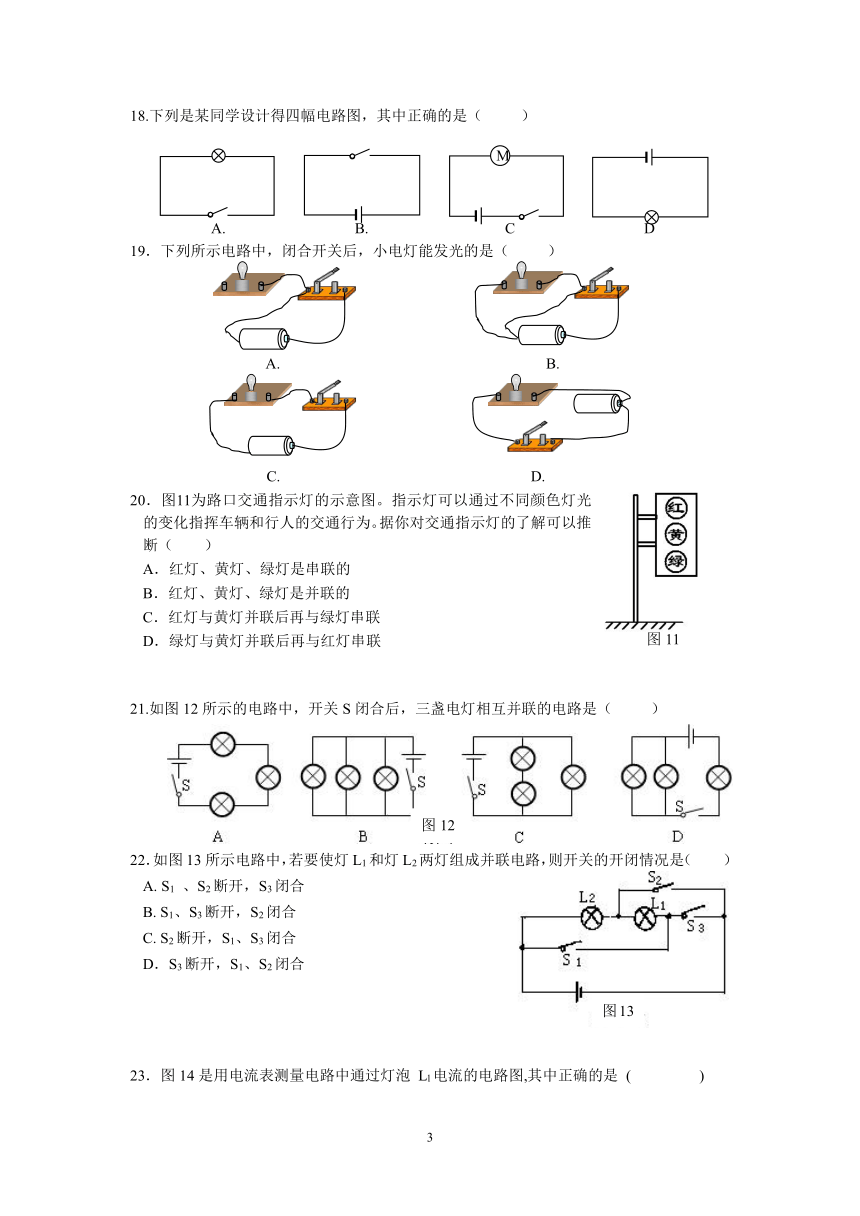

18.下列是某同学设计得四幅电路图，其中正确的是（ ）
A. B. C D
19．下列所示电路中，闭合开关后，小电灯能发光的是（ ）
A. B.
C. D.
20．图11为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
21.如图12所示的电路中，开关S闭合后，三盏电灯相互并联的电路是（ ）
22．如图13所示电路中，若要使灯L1和灯L2两灯组成并联电路，则开关的开闭情况是（ ）
A. S1 、S2断开，S3闭合
B. S1、S3断开，S2闭合
C. S2断开，S1、S3闭合
D．S3断开，S1、S2闭合
23．图14是用电流表测量电路中通过灯泡 Ll电流的电路图,其中正确的是 ( )
24.分析如图15所示得连接情况，下列说法中正确的是（ ）
A. L1、L2两灯是串联连接
B. 电流表测量L1得电流
C. 电流表测量L2得电流
D. 电流表测量干路的总电流
25．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则 （ ）
A．I1 > I B．I2 > I C．I1 + I2 > I D．I = I1 + I2
26.在如图16所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
27.如图17所示，当开关闭合后，电压表测量的是（ ）
A.灯L1两端的电压 B.灯L2两端的电压
C.电源电压 D.电压表接法不对，无法测量
28.如图18所示，将灯泡L1和L2连接在电路中，分别用电压表测量两灯泡两端的电压示数为U1、U2，同时发现灯泡L1比灯泡L2亮，则（ ）
A.U1=U2
B.U1C.U1>U
D.无法判断
29. 如图19所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
3、 作图题（30题3分，31题5分，32题6分，共14分）
30.根据如图20所示的实物连接情况，在右边框内画出电路图。
31．请在图21中错误之处打上“×”，加以改正，并在虚框中画出正确的电路图。
32.如图22所示，要求用电流表测量灯L2中的电流（电流值大约为0.3A），用电压表测量灯L1的电压，灯L1、L2并联，开关控制整个电路，请将符合要求的电路图画在虚框内，并将实物图连接起来。
4、 实验与探究题（33题6分，34题6分，35题3分，共15分）
33.如图23是某同学连接的测灯L1两端电压的电路，图中的三处错误是：
（1）_______________________________________________;
（2）_______________________________________________;
（3）_______________________________________________.
34.如图24所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是_____________或__________________。
35．小张设计了一个电路，用很细的漆包线围着一群羊，当羊都在羊圈时，电灯亮，电铃不响；当羊离开羊圈时，电铃响，告诉人们“有羊跑了”，请画出符合要求的电路图。
参考答案：
1、零刻度线 串 150 2、0.25 2 ×105 200 3、断路 通路 短路 4、短路 a 5、串 串 6、- 0.6A 7、并联 220 8、0.25 0.25 9、干路 L2 0.7 10、4.5 3 11、3 1.5 0 4.5 12、L1 L2 13、S2 电源 S1和S3 干路 电源 S2和S3 短路 14、D 15、A 16、A 17、B 18、C 19、C 20、B 21、B 22、D 23、B 24、C 25、D 26、B 27、B 28、A 29、C 30-32、略 33、电压表没有并联在L1两端 电压表正负接线柱接反了 电压表的量程选择过大 34、L2短路 L1断路 35、略
S1
S2
图1
M
图20
L2
L1
S2
S1
图12
图11
a
b
图2
c
图13
图21
图14
L1
L2
S
— +
图15
图3
A2
A1
L1
L2
S
图4
图16
L2
L1
- 3 15
图23
V
L1
L2
图17
L1
L2
S
图18
V1
V2
V
V
L1
L2
S1
S2
图6
图5
L1
L2
图22
A
V
S1
S2
S3
L1
L2
A1
A2
V1
V2
V3
L1
L2
S
图7
图8
图24
图19
