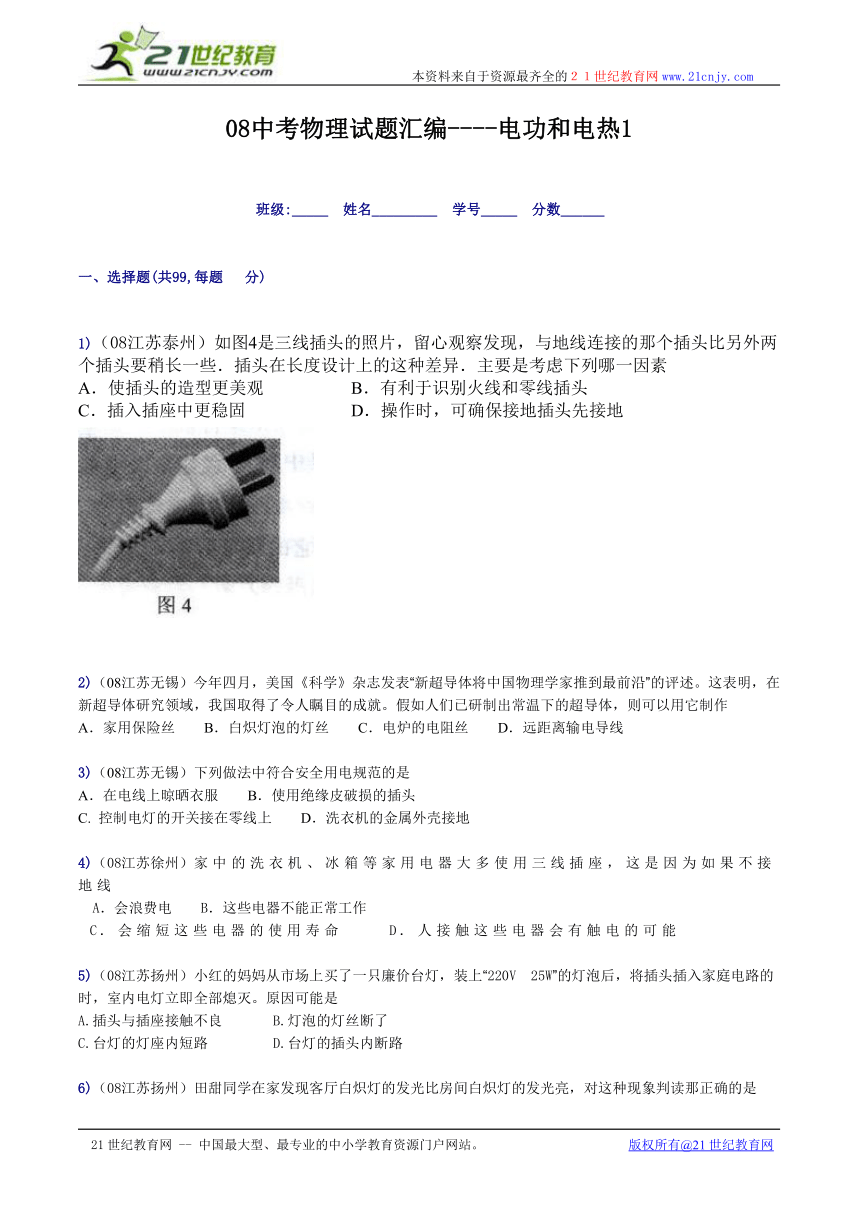

08中考物理试题汇编----电功和电热1
班级:_____ 姓名_________ 学号_____ 分数______
一、选择题(共99,每题 分)
1)（08江苏泰州）如图4是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素
A．使插头的造型更美观 B．有利于识别火线和零线插头
C．插入插座中更稳固 D．操作时，可确保接地插头先接地
2)（08江苏无锡）今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作
A．家用保险丝 B．白炽灯泡的灯丝 C．电炉的电阻丝 D．远距离输电导线
3)（08江苏无锡）下列做法中符合安全用电规范的是
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C. 控制电灯的开关接在零线上 D．洗衣机的金属外壳接地
4)（08江苏徐州）家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线
A．会浪费电 B．这些电器不能正常工作
C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
5)（08江苏扬州）小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的时，室内电灯立即全部熄灭。原因可能是
A.插头与插座接触不良 B.灯泡的灯丝断了
C.台灯的灯座内短路 D.台灯的插头内断路

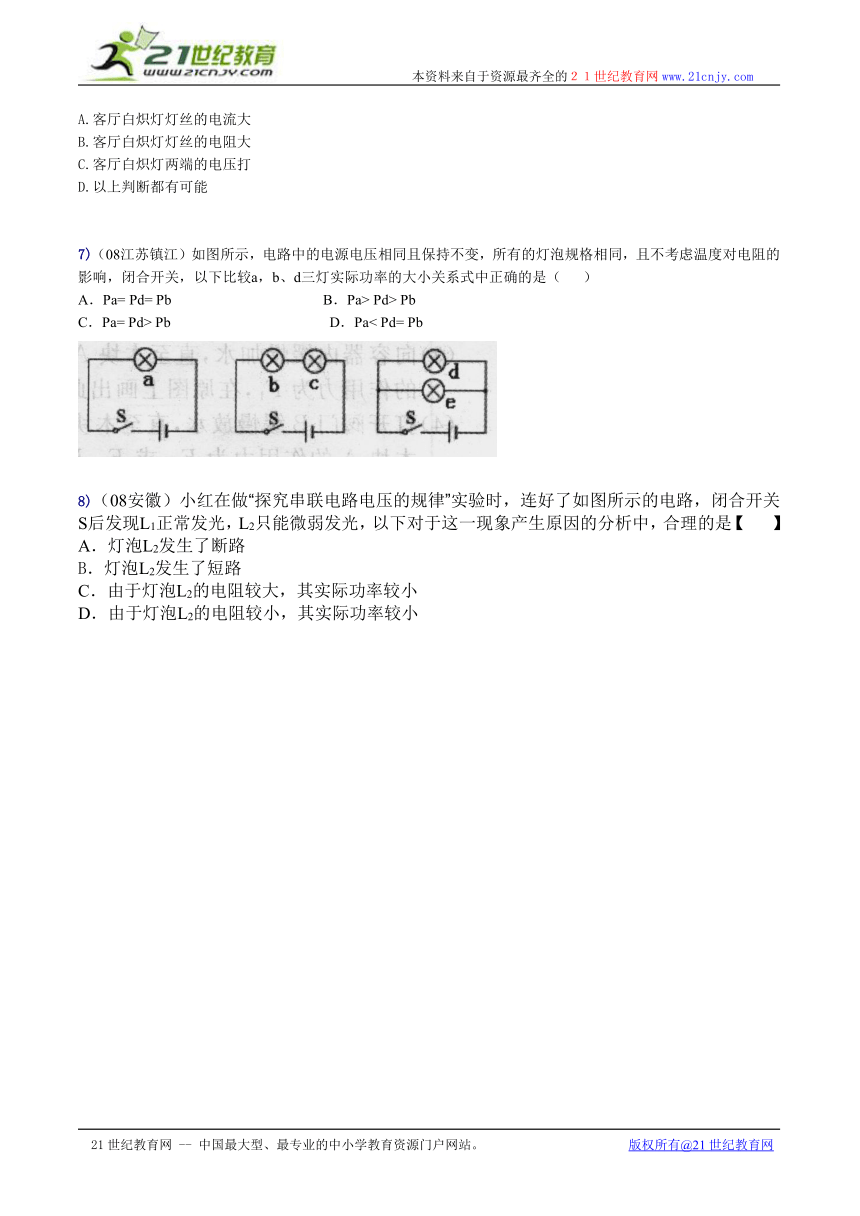

6)（08江苏扬州）田甜同学在家发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判读那正确的是
A.客厅白炽灯灯丝的电流大
B.客厅白炽灯灯丝的电阻大
C.客厅白炽灯两端的电压打
D.以上判断都有可能
7)（08江苏镇江）如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a，b、d三灯实际功率的大小关系式中正确的是（ ）
A．Pa= Pd= Pb B．Pa> Pd> Pb
C．Pa= Pd> Pb D．Pa< Pd= Pb
8)（08安徽）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是【 】
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小

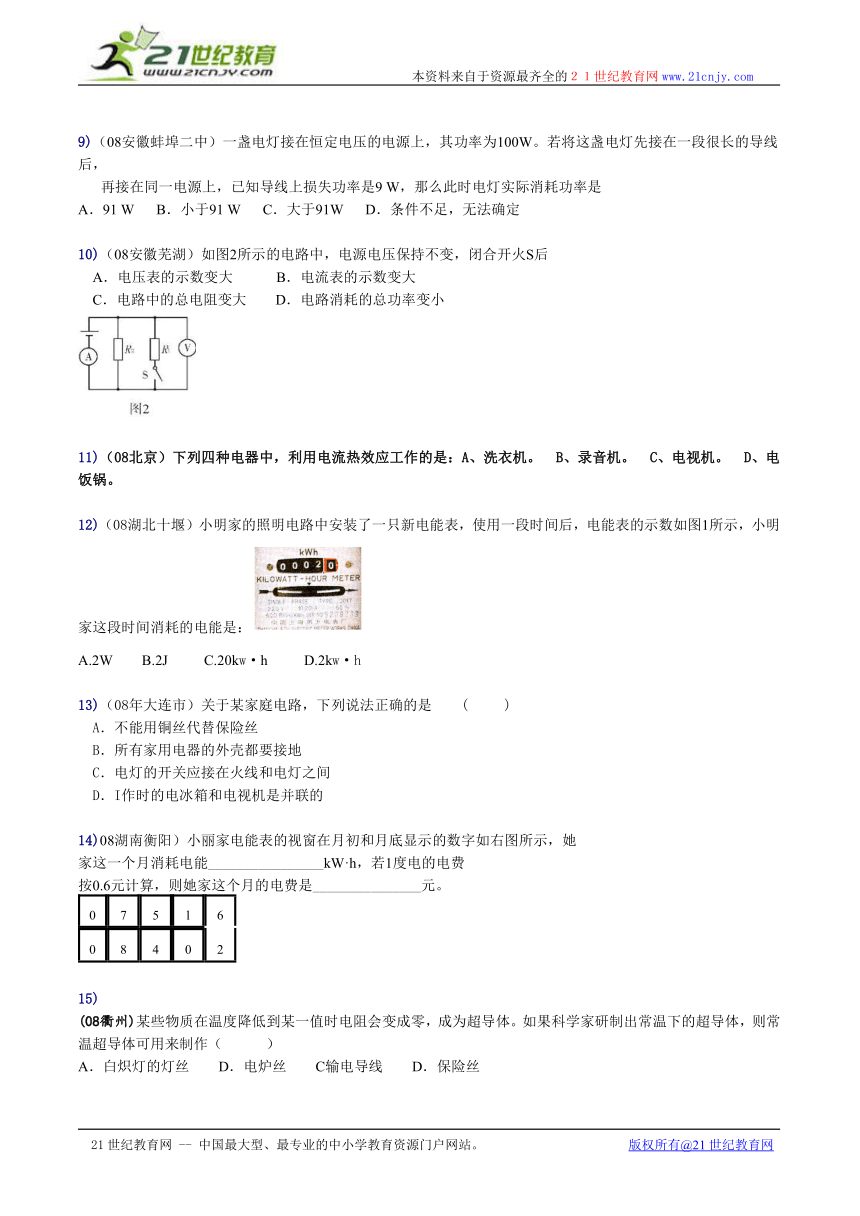

9)（08安徽蚌埠二中）一盏电灯接在恒定电压的电源上，其功率为100W。若将这盏电灯先接在一段很长的导线后，
再接在同一电源上，已知导线上损失功率是9 W，那么此时电灯实际消耗功率是
A．91 W B．小于91 W C．大于91W D．条件不足，无法确定
10)（08安徽芜湖）如图2所示的电路中，电源电压保持不变，闭合开火S后
A．电压表的示数变大 B．电流表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变小
11)（08北京）下列四种电器中，利用电流热效应工作的是：A、洗衣机。 B、录音机。 C、电视机。 D、电饭锅。
12)（08湖北十堰）小明家的照明电路中安装了一只新电能表，使用一段时间后，电能表的示数如图1所示，小明家这段时间消耗的电能是：
A.2W B.2J C.20kw·h D.2kw·h
13)（08年大连市）关于某家庭电路，下列说法正确的是 ( )
A．不能用铜丝代替保险丝
B．所有家用电器的外壳都要接地
C．电灯的开关应接在火线和电灯之间
D．I作时的电冰箱和电视机是并联的
14)08湖南衡阳）小丽家电能表的视窗在月初和月底显示的数字如右图所示，她
家这一个月消耗电能________________kW·h，若1度电的电费
按0.6元计算，则她家这个月的电费是_______________元。
0 7 5 l 6
0 8 4 0 2
15)
(08衢州)某些物质在温度降低到某一值时电阻会变成零，成为超导体。如果科学家研制出常温下的超导体，则常温超导体可用来制作（ ）
A．白炽灯的灯丝 D．电炉丝 C输电导线 D．保险丝

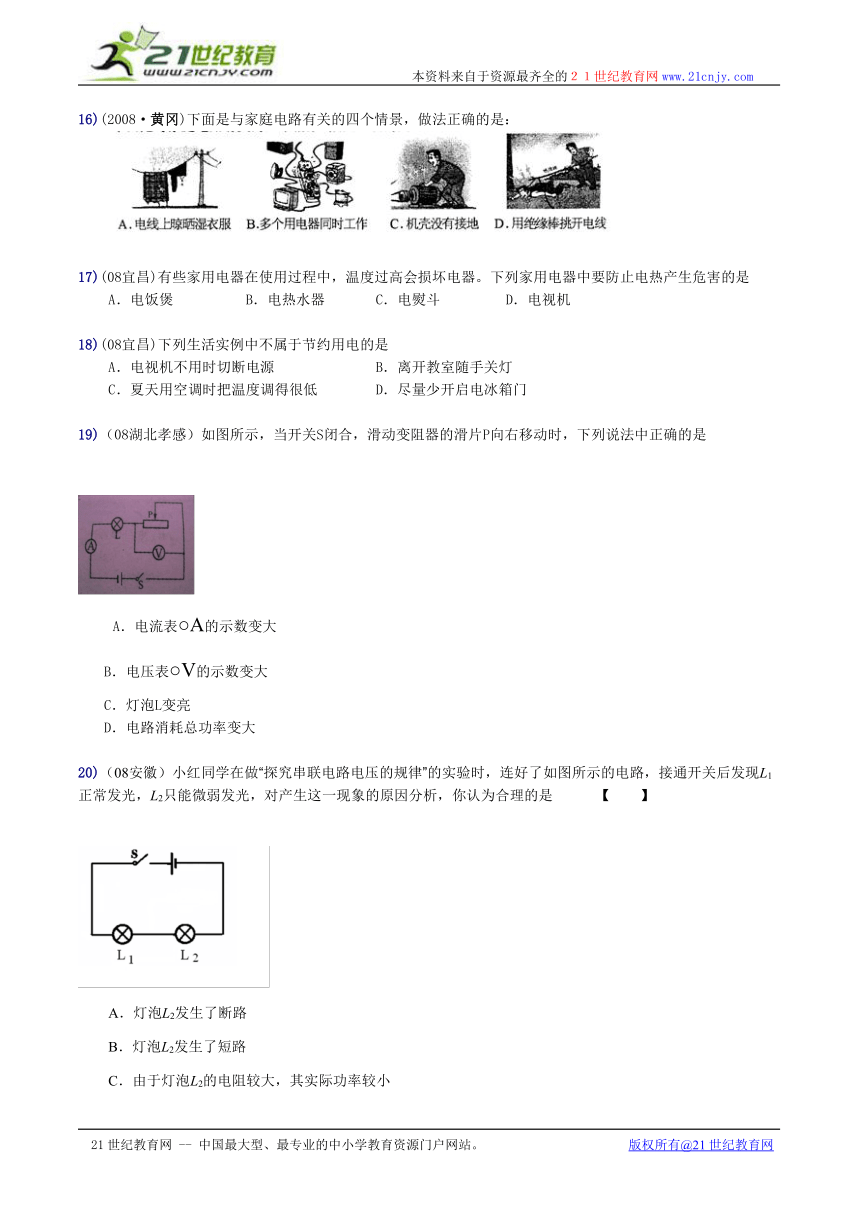

16)(2008·黄冈)下面是与家庭电路有关的四个情景，做法正确的是：
17)(08宜昌)有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危害的是
A．电饭煲 B．电热水器 C．电熨斗 D．电视机
18)(08宜昌)下列生活实例中不属于节约用电的是
A．电视机不用时切断电源 B．离开教室随手关灯
C．夏天用空调时把温度调得很低 D．尽量少开启电冰箱门
19)（08湖北孝感）如图所示，当开关S闭合，滑动变阻器的滑片P向右移动时，下列说法中正确的是
A．电流表○A的示数变大
B．电压表○V的示数变大
C．灯泡L变亮
D．电路消耗总功率变大
20)（08安徽）小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是 【 】
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
21)（08北京密云）表示电流做功快慢的物理量是：A、电压。 B、电功。 C、电功率。 D、电阻。
22)（08北京密云）关于家庭电路，下列说法正确的是：A、空气开关“跳闸”一定是出现了短路。 B、工作的用电器越多，总电阻越大。 C、电能表是测量总电功率的。 D、安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联。
23)（08北京密云）将标有“6V3W”、“12V15W”和“6V6W”三个灯泡串联起来，接在可调的电源两端，其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是：A、电源电压是24V。 B、电路的总电流是1.2A。 C、电路的总功率是6.9W。 D、电路的总功率是26W。
24)（08北京密云）在如图所示的电路中，电源电压不变，闭合开关S，电压表V1与V2示数之比为3：4，电流表A1的示数为1A，电阻R1的功率是4W。若将电压表V2换成电流表A2，电流表A2的示数为3A。则下列计算结果正确的是：A、电阻R1与R2之比是3：4。 B、电源电压是12V。 C、电阻R3的阻值是2Ω。 D、在如图所示的电路中，若通电1min，电阻R2消耗的电能是12J。
25)（08福建泉州）如图1所示的各种做法中，符合安全用电原则的是
26)（08福建泉州）下列家用电器中，利用电流热效应工作的是
A．电风扇 B．电饭锅 C．电冰箱 D．电视机
27)（08福建泉州）自动空气开关在家庭电路中的主要作用是
A．电路发生短路时自动切断电路 B．保证电路的电压不变
C．保证电路的电阻不变 D．保证电路的电流不变
28)（08福建泉州）将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率
A．小于15W B．等于15W C．大于15W D．不能确定
29)（08甘肃嘉峪关）如图2所示，符合安全用电常识的是（ ）
30)（08甘肃兰州）有三根电阻丝，接在电压恒定不变的电源上，产生的热量全部用来烧水，要使用同一壶水在最短的时间内烧开，那么这三根电阻丝应是( )
A．三根串联
B．三根并联
C．两根串联起来，再跟第三根并联
D．两根并联起来，再跟第三根串联
31)（08甘肃兰州）以下说法正确的是( )
A．一台家用普通空调正常工作时，通过它的电流约为0.2A
B．因为人是导体，因此不论人接触到家庭电路的哪条线上都会触电身亡
C．一个家用电饭锅，正常工作半小时消耗了0.35度电，则这个电饭锅的额定电功率为700W
D．更换和检修用电设备时，最好的安全措施是趁停电时操作
32)（08甘肃兰州）在图6所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6 V 12W”字样，当K闭合时，灯L1正常发光；当K断开时，两盏灯的总电功率为( )
A．4W B．18W
C．9W D．12W
图6
33)（08甘肃天水）下列说法中正确的是 （ ）
（A）通过导体的电流为零，导体的电阻也为零
（B）导体的电阻由加在它两端的电压和通过它的电流的大小决定
（C）通过导体的电流越大，产生的热量越多
（D）通过导体的电流和通电时间一定时，导体电阻越大产生的热量越多
34)（08广东茂名）如图2所示的四幅图中，做法正确的是
35)（08广西柳州北海）小明自学“生活用电”的知识后，归纳了几点，正确的是
A．在电路电流过大时保险丝会自动熔断
B．安全用电原则是：不接触高压带电体、不靠近低压带电体
C．电灯的开关必须接在零线(中性线)与电灯之间
D．使用测电笔时必须用手接触笔尖金属体
36)（08广西柳州北海）标有“2V，1w”字样的小灯泡和标有“20Q，1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是
A．0．25 A～O．6A 1 V ～ 2 V
B．0．3A ～0．5A 1 V ～ 1．5 V
C．0．25 A～0．5A1 1.5 V ～ 2 V
D．0．25 A～0．5A 1 V ～ 2 V
37)（08广西钦州）知识的价值体现之一,是它可以让我们避免许多事故发生.图6所示的四幅图中,符合安全用电原则的是（ ）
38)（08广西南宁）下列白炽电灯正常发光时，亮度最亮的是
A．“PZ220V 15W” B．“PZ 220V 25W” C．“PZ 220V 40W” D．“PZ 220V 60W”
39)（08海南）家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近：
A．1W B．10W C．0.1KW D．1KW
40)（08海南）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，电流通过它们产生的热量最多的是：
A．电烙铁 B．电视机 C．电风扇 D．一样多
41)（08年黑龙江鹤岗）把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是 ( )
A.灯L1正常发光 B.灯L2正常发光
C.两灯都能正常发光 D.两灯都不能正常发光
42)（08内蒙古通辽）超导现象是20世纪的重大发现之一．科学家发现某些物质在温度很低时．如铅在-265．95℃ 以下，电阻就变为零。若常温下超导体研制成功，则超导体适合做
A．保险丝 B．输电线
C．滑动变阻器的线圈 D．电炉丝
43)（08内蒙古通辽）造成家庭电路中保险丝熔断的原因：一是总功率过大；二是________。为了减少雷电造成的损失，高大建筑物上必须安装________装置。
44)（08青海）下列说法错误的是：
A．电灯的开关，应接在火线和电灯之间
B．更换灯泡时，先断开开关
C．使用大功率的用电器时，应将用电器的金属外壳接地
D．选用电阻小、熔点低的合金丝作保险丝
45)（08青海）下列用电器的额定功率最接近l000W的是：
A．电风扇 B．计算器 C．电视机 D.电饭锅
46)（08山东滨州）小明仔细观察家中的电视机、电风扇、白炽灯和节能灯，发现它们上面都标有“220v 40w”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是
Ａ．白炽灯 Ｂ．节能灯 Ｃ．电风扇 Ｄ．电视机
47)（08山东泰安）在家庭电路中，以下情况会引起熔丝熔断的是
A.用测电笔接触火线 B.连接电路时误将火线与零线接通
C.将开关用导线接通 D.电路中零线断路
48)（08山东威海）用电安全是保证人民生命财产安全的基本原则．如图６所示的现象，符合安全用电的是
49)（08重庆）图1是测电笔的结构示意图，其中由绝缘体构成的部分是（ ）
A．笔尾金属体 B．塑料外壳 C．电阻 D．弹簧
50)（08山西太原）图4电路中，电源电压不变，灯L上标有“18V 18W”的字样，电压表所选量程为0～15V，电流表所选量程为0～3A。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度时，电压表示数为15V。则在保证电路各元件安全的情况下，断开开关S，移动滑片P的过程中，灯L的最小功率为
A、0.5W B、3.75W C、5W D、6.48W
51)（08四川内江）如图所示，是使用测电笔来辨别家庭电路中的火线与零线的示意图，其中，测电笔使用正确的是
52)(08浙江宁波)入图所示，闭合开关，发现灯泡甲比灯泡乙亮。在该电路中，关于电流、电压、电阻和消耗的电功率大小的判断。正确的是
A．I甲=I乙 B．U甲＜U乙 C．R甲=R乙 D．P甲＜P乙
53)空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示。如果你家中的插座这个孔没有接地，下列现象中可能会发生的是（ ）
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
54)(08哈尔滨)在使用家用电器时，下列说法错误的是（ ）
A．洗衣机使用三孔插座能防止人触电
B．电冰箱紧贴墙壁放置不利于散热
C．电视机处于待机状态不消耗电能
D．电饭锅的插头沾水后接入电路中易发生短路
55)(08哈尔滨)如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0．3A，电流表A2的示数为0．5A．下列说法正确的是（ ）
A．通过电阻R2的电流为0．5A
B．电阻R2的阻值为15Ω
C．电源电压为4．5V
D．电阻R1消耗的电功率为3W
56)(08吉林)下列说法中错误的是（ ）
A．发现有人触电时，应尽快切断电源
B．控制电灯的开关应接在火线和电灯之间
C．使用试电笔时，手不要接触笔尾金属体
D．家庭电路中要安装保险丝或空气开关
57)（08乐山）小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A、220V 5A B、220V 10A C、220V 15A D、220V 20A
58)（08乐山）小明利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.2KWh，这个用电器可能是
A、电饭煲 B、电冰箱 C、电视机 D、收音机
59)(08山东烟台)在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能
A．前者是插座短路，后者是灯泡短路 B．前者是灯泡短路，后者是插座短路
C．两者都是插座短路 D．两者都是插头短路
60)（08菏泽）小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器，发现它们上面
都标有" 220V 40W "的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是 ( )
A.电视机 B.电风扇
C.白炽灯 D.节能灯
61)（08黄石）如图2所示电路中，电源电压保持不变。当闭合开差S后，两灯均能发光，过了一会儿，L1灯熄灭，但L2仍在发光，经检查L1灯丝被烧断了。对前后二种不同情况下电路中电流表示数的判断正确的是
A．A1表示数减小，A2表示数不变
B．A1、A2表示数均不变
C．A1表示数减小，A2表示数增大
D．A1、A2表示数均增大
62)(08湖北襄樊)下面时人们在日常生活中的一些做法，其中不符合安全用电原则的是：
Ａ．将开关安装在灯泡和火线之间 Ｂ．发生触电事故后，应先切断电源再救治
Ｃ．保险丝熔断后，用较粗的铜丝来替代 Ｄ．将家用电器的金属外客与大地连接起来
63)(08北京)下列四种电器中，利用电流热效应工作的是：
A、洗衣机。 B、录音机。
C、电视机。 D、电饭锅
64)(08河北)图7所示电路，电源电压不变，灯泡L标有“6V 3w”
字样。当S闭合，S1、S2断开，滑片P从b端滑到
中点时，电流表的示数变化了0.1A，此时电压表的
示数为6V；保持滑片P的位置不变，闭合S1、S2，
电流表的示数又变化了2A。则电源电压和定值电阻
R0的阻值分别为
A．8V 16Ω B．8V 4Ω
C．1 0V 16Ω D．10V 8Ω
65)(08云南昆明)在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图2所示的家庭电路(部分)中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L2(也是“220V 1OOW”)
A．正常发光 B．能发光，但较暗 C．不能发光 D．无法判断
66)(08云南昆明)规格分别为“3.8V 1.9W”和“2.5 V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断
67)（08莆田）下图所示的四个家庭电路，正确的是( )
A B C D
68)(08云南)生活中下列用电的做法，正确的是
A．用粗铜线代替保险丝
B．开关串联在零线上
C．使用测电笔时手指不接触笔尖金属部位
D．使用洗衣机不接地
69)（08贵阳）超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象。如果我们研制出了常温下的超导材料，你认为它最适合制作
Ａ．输电导线 Ｂ．电炉丝 Ｃ．白炽灯丝 Ｄ．保险丝
70)（08贵阳）如图２所示，电源电压保持不变，R1=2R2，开关Ｓ断开时，电流表的示数为Ｉ1，R1消耗的功率为P1；开关S闭合时，电流表示数为电流表的示数为Ｉ2，R1消耗的功率为P2，则
A．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝３∶１ A．Ｉ1∶Ｉ2＝１∶３，P1∶P2＝１∶１
A．Ｉ1∶Ｉ2＝３∶１，P1∶P2＝１∶１ A．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝１∶３
71)（08长沙）超导材料的应用具有十分诱人的前景。假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途
A、自炽灯泡的灯丝 B、电炉中的电阻丝
C、保险丝 D、远距离输电线
72)（08长沙）下列做法中符合安全用电原则的是
73)(08宁夏)下列用电器正常工作时，要防止电流热效应的是（ ）
A．电灯 B．电视机
C．电饭锅 D．电熨斗
74)(08宁夏)下列所述，不符合安全用电要求的是 （ ）
A．洗衣机的外壳接地
B．增加大功率的用电器时，只把保险丝换成粗的
C．更换灯泡时先切断电源
D．不用湿手插拔电源插头
75)(08山东聊城)有两个灯泡L1和L2 ，分别标有＂ＰＺ１１０Ｖ－４０Ｗ＂和＂ＰＺ１１０Ｖ－６０Ｗ＂字样，若不考虑温度对灯丝电阻的影响，下列说法正确的是
Ａ．都正常发光时，通过L2的电流大
Ｂ．并联后，接在１１０Ｖ的电源上，L2消耗的功率大
Ｃ．串联后，接在２２０Ｖ的电源上，它们都能正常工作
Ｄ．串联后，接在１１０Ｖ的电源上，L1消耗的功率大
76)(08山东潍坊)小明同学在家中拍到一张电能表照片，如图所示．他仔细观察照片后，得到下列结论，你认为正确的是
A． 电能表的额定电流为10A
B．电能表允许通过的最大电流为10A
C． 电能表的额定功率为2200W
D．拍照片时，小明家已消耗的电能为7624J
77)(08山东潍坊)将“220V 15W'’的灯泡L1和“220V 60W'’的灯泡L2，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的总功率小于15W
D．两灯的实际功率都变为额定功率的一半
78)(08陕西)关于家庭电路，下列说法正确的是（ ）
A、电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B、电热毯内的电阻丝断了，只需要将断接上后仍可安全使用
C、当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D、家用电器或电线着火时，首先应立即灭火
79)（08资阳）如图所示，通过电力工人的紧张工作，灾区某帐篷教室内的五盏36W节能灯正常工作了，下列说法中正确的是（ ）
A．正电荷经火线、节能灯、零线定向移动形成电流
B．火线带正电，零线带负电，两线相互吸引
C．教室内各灯相互串联 D．该教室每小时照明耗电0.18度
80)(08上海)小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W。他按图15连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变___________(选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω)。小华所用的电源电压为_______V，小灯泡的额定功率为__________W。
81)(08山东)小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器,发现它们上面
都标有" 220V 40W "的字样,若它们都在额定电压下工作相同的时间,则产生的热量最多的是 ( )
A.电视机 B.电风扇
C.白炽灯 D.节能灯
82)
(08天津)家庭电路中保险丝被烧断．可能的原因
A．电路中出现断路
B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗
D．电路中同时使用的用电器的总功率过大
83)
(08天津)下列各装置中，利用电流的热效应工作的是
A．电动机
B．电炉了
C．电磁铁
D．发电机
84)(08鸡西)把标有“6V 3W”和“12V 3W”字样的两个灯泡Ll、L2串联在15V的电源上．下列 说法正确的是 ( )
A. 灯Ll正常发光 B．灯k正常发光
C. 两灯都正常发光 D．两灯都不能正常发光
85)(08鸡西)下列做法符合安全用电原则的是 ( )
86)(08乌鲁木齐)某调光灯电路如图所示，当滑动变阻器达到滑片P滑至a端时，灯泡L的功率为36W；滑片P滑至b端时，灯泡L的功率为9W，则滑片P滑至ab的中点时，灯泡L的功率为
Ａ．16W Ｂ．18W Ｃ．22.5W Ｄ．25W
87)(08湖南常德)下列常见电器中不是利用电流热效应工作的是
A．电炉 B．电动机 C．电饭锅 D．电熨斗
88)(08湖南常德)小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是
A．火线与零线短路
B．a、d之间某处短路
C．b、c之间某处断路
D．电灯的灯丝断了
89)(08湖南常德)关于“8V 4W” 的灯L1和 “4V 2W”的灯L2，下列说法中错误的是
A．L1的电阻大于L2的电阻
B．两灯均正常工作时，L1较亮
C．两灯串联在12V电源两端时都能正常发光
D．两灯并联时，两端最大可加8V电压
90)(08福州)图2所示器材中用于辨别家庭电路中火线与零线的是
91)(08福州)如图9所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理中大小发生改变的是
A.小灯泡的额定电压 B.小灯泡的额定功率
C.小灯泡的实际功率 D.电源的电压
92)(08安徽芜湖)如图2所示的电路中，电源电压保持不变，闭合开火S后
A．电压表的示数变大 B．电流表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变小
93)(08来宾)下列关于生活用电的说法中，正确的是（ ）
A.灯与控制它的开关是并联的，与插座是串联的
B.高压设备只要不触摸，就不会有触电的危险
c.螺丝口灯座的螺旋套只准接在中性线上，不准接在相线上
D.三孔插座中的地线可以接在自来水管上
94)(08湖南株州)旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比，灯丝最细处
A．功率最大 B．电流最大 C．电阻最小 D．电压最小
95)(08湖北恩施)如图2，对于电能表面板上的一些参数的理解，下列说法错误的是
Ａ．此时电能表的读数为120.7度
Ｂ．“220V”是指这个电能表应该在220伏的电路中使用
Ｃ．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安
Ｄ．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
96)(08山东临沂)人们的工作、学习和生活都离不开电，树立安全用电意识十分重要，下列做法中不符合安全原则的是（ ）
A.使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线
B.家用电器的金属外壳要接地
C.用湿布擦正亮着的台灯灯泡
D.发现家用电器或导线失火时，必须先切断电源，然后再救火
97)(08四川达州)学校电工要给教室安装一个三孔插座(如图所示)，其中接地的孔是
A.a B.b C.c D.a和b
98)(08四川达州)关于安全用电，下列说法正确的是 （ ）
A、测电笔可以辨别家庭电路中的火线和零线
B．发现有人触电后，立即用手把触电人拉离电源
C．熔丝被烧断，一定是电路中出现了短路故障
D．熔丝被烧断后，可用铜丝代替熔丝接上
99)(08四川成都)图2 所示的简单工具在使用过程中，不能省力的是
二、填空题(共74,每题 分)
1)（08江苏淮安）小华家电能表4月底的示数为 ，5月底的示数为
则小华家5月份消耗的电能_____________kW·h，应付电费_____________元(按每度电均价
0．5元计算)．
2)（08江苏连云港）如图是 “探究电流通过导体产生的热量与导体电
阻间关系”的实验装置，两阻值分别为R和2R的
电阻丝浸在相同质量和初温的煤油中，每一烧瓶
里各插入一温度计。请回答下列问题：
（1）合上开关，经过一段时间，两电阻丝产生
热量的多少是通过 ▲ 反映出来的；
（2）采用这种连接方式的目的是 ▲ 。
3)（08江苏连云港）如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻
为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压
表的示数分别为6V和2V，则电路中的电流为 ▲ A，
电动机的功率为 ▲ W。
4)（08江苏南京）一只标有 “2．5V 0．3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端调节滑动变阻器使小电灯两端电压为 V时，灯正常发光．此时灯1min消耗的电能为
J；再调节滑动变阻器使灯两端电压力1．5V时．灯的亮度与正常发光相比 (选填“变亮”、“变暗”或“不变”)．
5)（08江苏南通）电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。
6)（08江苏宿迁）人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表
二种灯 LED灯 白炽灯
发光原理 二极管发光 钨丝高温发光
额定电压 24伏 220伏
响应时间 10-9秒 10-3秒
额定功率 12瓦 100瓦
（1）请根据以上材料说明使用LED灯的两个优点
①______________；②______________
（2）LED灯正常工作时的电流是______________A．每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为________kW·h，可将______________kg的水从20℃加热到100℃．【c水=4．2×103J／(kg·℃)，结果保留两位小数】
7)（08江苏泰州）某灯泡上标有“PZ220 40”的字样，“PZ”表示普通白炽灯，它的额定功率是______________W，正常发光时灯丝的电阻是_______Ω、工作电流是_______A
8)（08江苏徐州）煤矸石是在地下长期和煤共存的石头，其中渗入了一定量的煤，这一现象可以说明分子 。过去，煤矸石因为 过低而不能被当作燃料煤使用；如今，我市新建8家环保热电厂，年均利用煤矸石等废弃物1．35×106t，装机总容量达2．6×105kw，若满负荷发电1000 h，即可发电 kW·h。
9)（08江苏盐城）电学中经常按右图连接实物进行实验。该实验可以测量的物理量有 ▲ 、 ▲ 、 ▲ 等(填物理量的符号)，
10)（08江苏镇江）某研究性学习小组对能量转化现象进行了研究，他们利用铁丝、镍铬丝、灵敏电流计等器材组成一个闭合电路，如图所示，A点为铁丝和镍锤绞合在一起组成的加热点．用打火机给A点加热时，观察到灵敏电流计的指针发生了明显偏转，这一实验现象说明了 能可以转化成 能．
11)（08江苏镇江）现代社会离不开电．请写出以下家庭用电中的器材、设备。辩别零线和火线用 ；记录电路消耗的电能用 。保护电路安全要安装 。
12)（08安徽）灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
13)（08安徽芜湖）家庭电路中，照明灯泡与控制它的开关之间的连接方式是_________. 一只标有“PZ220一100”字样的白炽灯泡，其额定电压是______V，额定功率是______W，正常工作5h消耗的电能为______kW·h。若灯泡两端电压减小，灯泡的亮度将______．(选填“变亮”、“变暗”或“不变”)。
14)（08北京）一根阻值为100Ω的电阻丝通电100S，通过的电流是2A，则电流产生的热量为 J。
15)（08辽宁省十二市）家庭电路的用电器之间是_______联的，电风扇工作时把电能转化为_______能，白炽灯用久了会发暗，其原因之一是钨丝先升华后又_______在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率变_______。
16)（08辽宁省十二市）如图所示，符合安全用电常识的是：
17)（5分）（08湖北武汉）如图是某电热器的电路示意图
（1）正常情况下，零线和地线之间的电压为_________V。
（2）如果 R1＝R2＝60.5Ω，则电热器在旋钮开关接静触点“0”和“1”时的电功率分别为 _________W 和_________W，接静触点“2”时通电1min产生的热量是_________J。
（3）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的_________点处。
18)(08浙江金华)商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电，用它加热食品花不了多少电费；顾客说微波炉很费电，他家的微波炉一开就“烧保险”。他们是从不同角度来说的，其中顾客所说的角度是指微波炉加热食品时 ▲ (填“电能”或“电功率”)比较大。
19)08北京密云）通过甲乙两个电阻的电流随其两端电压的关系如图所示。把这两只电阻串联起来接在电源两端，通过它们的电流是0.4A，则电路的总功率是 W。
20)（08福建泉州）如图6所示，电源电压保持12V不变，小灯泡标有“6V 4W”，电流表的量程示0～0.6A ,滑动变阻器标有“20Ω 2A”，当开关S闭合时，为保证电路元件都能安全使用，变阻器接入电路的最小阻值为 Ω，此时小灯泡的实际功率为 W。
21)（08甘肃兰州）一只灯泡接在照明电路中，通过灯丝的电流强度是100mA，通电20min的过程中，有 焦耳的电能转化成了热能和光能。
22)（08甘肃天水）在家庭电路中，只让一个用电器正常工作1h，能使标有3000r/kw·h的电能表表盘转动3000r,则此用电器所消耗的电能为 kw·h。当在用电高峰时，此用电器两端的实际电压低于额定电压的1/5，则实际功率与额定功率的比值为 。
23)（08广西南宁）在家庭电路中，导线相互连接处因为接触不良，容易造成变大。根据焦耳定律可知，在通过电流和 相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。
24)（08年黑龙江鹤岗）某导体的电阻是2Ω，当通过1A电流时，导体的功率是__________W，通电1min时，导体上产生的热量是__________J．
25)（08年黑龙江鹤岗）小明家电能表月初的示数如图所示，如果他家一个月用了120度电，则月末电能表的示数应为，他家本月应交电费__________元(当地电费价格为0．5元/kwh)．
26)（08年黑龙江鹤岗）小华用电压表和电流表测量小灯泡的电功率，她用电源电压恒为3V的电池组，额定电压为2．5V的小灯泡等元件连成如图所示的电路．实验中，小华调节滑动变阻器，发现当电压表的示数为2．5V时，小灯泡却不能正常发光．请分析：在不改变电路连接情况下，当电压表示数为__________V时，小灯泡正常发光，若此时电流为0．3A，则该小灯泡的额定功率为__________W．
27)（08湖北荆门）晋东南－南阳－荆门1000千伏高压交流输电示范工程，是我国第一
条特高压交流输变电工程，具有大容量、低损耗的特点，可实现输送
功率500万千瓦。正常输电时线路中的电流是____________A，若输
电线路的总电阻为10Ω，输电线路上损耗的电功率是__________W。
28)（08山东威海）家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是 A；正常工作时用电器总功率不能超过 KW。
29)（08山东威海）甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。
30)（08山东威海）小明在探究甲、乙两个电阻的电流与电压的关系时，得到了图13所示的图象。由图象可知，甲、乙两个电阻的大小关系示R甲 R乙，当甲、乙两个电阻并联时的总电阻是 Ω。
31)（08山东枣庄）在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2、S3闭合时，电流表的示数为1A；当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，则R1的阻值为_______Ω．当开关S1闭合，S2，S3断开时，R2的电功率为_________W.
32)（08重庆）带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与__________相连。
33)（08重庆）图8是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________ ；当小灯泡中流过0.3A的电流时，它消耗的功率是___________W。
34)（08山西太原）电暖气接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与______相连，它与其他家用电器间的连接方式为___________。只将一个“220V 800W”的电暖气接入示数为的电能表所在的电路中，正常工作5 h，消耗电能_______ kW·h，此时电能表示数变为。
35)（08福建三明）在家庭电路中，有金属外壳的家用电器，都要使用三脚插头，这是为了防止因___________ 使外壳带电而造成触电事故；1kW· h的电可供“220V 800W”的电饭锅正常工作______h;
36)（08福建三明）某电能表的盘面上标有“3000R／kW ·h’’的字样,它表示______________________________
__________________________________.
37)(08浙江绍兴)生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：
(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大
(2)正常工作时，R1阻值多大
(3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能
38)(08浙江宁波)现在有一种“手机自生能”技术。手机上装有特制电池，
上下摇晃手机即可产生电能。这种装置实质是将 ▲ 能
转化为电能。如果将手机上下摇动一次，相当于将200g
的物体举高lOcm。由此可知，每摇一次可以获得的电能为 ▲ J。若每秒摇动两次，则摇动手机的功率为 ▲ W。
39)(08哈尔滨)在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失．
40)(08哈尔滨)在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失．
41)(08哈尔滨)如图所示，一个标有“220V 1000W”的快速电热水壶，要在标准大气压下将1kg温度为20℃的水烧开，水需要吸收的热量是_______J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是_______s．【水的比热容为4.2×103J／(kg·℃)】
42)(08哈尔滨)在用电高峰时，某同学家的电压比220V降低了10％，此时正在工作的“220V 100W”白炽灯的实际功率是_______W．若用“220V 20W”的节能灯代替“220V 100W”的白炽灯，每天正常工作5h可节约电能_______J．
43)(08吉林)将标有“220V 40W”的灯泡接在200V的电路中，灯泡消耗的实际功率_______额定功率（选填“大于”、“等于”或“小于”）；如果该灯泡正常发光5h，将会消耗_______kW·h的电能。
44)（08广安）如图5所示是一个同学家里的电能表，电能表上所显示的数
值反映了他家5月初的用电情况，这时电能表的示数为
KW·h；从电能表上可以看出，这个同学家接入
用电器的电功率最多允许达到 W。
45).(08河南)根据导电性能可以把物质分为导体、半导体和绝缘体。在玻璃杯、电炉丝、橡胶手套、热敏电阻这些物品中，利用半导体材料制成的是 。
46)（08菏泽）从发电站到用电地区，通常都有一段相当长的距离。要实现如此
远距离的电能输送，在目前的技术水平下一般采用高电压输
电。 材料的出现，为我们将来利用其零电阻特性实现远距离大
功率输电提供了可能。
47)（08菏泽）(8分)小华同学用电池组(电压为3ⅴ)、
电压表、电流表和滑动变阻器等实验器材，
测量标有“2.5V ”字样小灯泡的电功率。
⑴如图11所示是小华连接的实物连接图，其中
有一处连接错误，请在错误连线上打“×”，并用
笔画线代替导线画上正确的连线。
⑵电路错误改正后，小华闭合开关S，发现无论
怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是_______________________________________。
(3)除故障后，小华通过实验得到的实验数据如下表。请你帮助小华计算、分析实验数据。
①小灯泡L的额定功率为 W。
②小灯泡消耗的功率与其发光亮度之间的关系是
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大。其主要原因是
48)（08南充）一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是l210Ω．它的额定功率是 W，在额定电压下通电10min产生的热量是 J。
49)(08湖北襄樊)节约能源我们可以从身边的小事做起。例如小强家的电视机待机（没有切断电源，电源指示灯还亮着）时的功率为5W，每天都有20h处于待机状态。如果每次看完电视后就切断电源，那么一个月（30天）可节约的电能为
KW·h。
50)(08北京)一根阻值为100Ω的电阻丝通电100S，通过的电流是2A，则电流产生的热量为 J。
51)(08河北)小明家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的插头以及导线，组装了一个多孔的移动插座(如图9所示)。请问：(1)这台热水器与其它家用电器之间的连接方式是 。(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：
① ；
② 。
52)(08江西)如图2所示的甲、乙两个电路中，开关闭合后，电线
燃烧起来，甲产生的原因是______________________________。
乙产生的原因是___________________________。
53)(08云南)某科技公司应用电磁感应原理发明并生产了一种“无电池手电筒”。手电简每摇lmin可照明约10min，灯泡的功率约为1.2W。手电筒是把 能转化为电能，每摇lmin手电筒获得的电能约为 J。
54)（08长沙）如图所示，小灯泡Ll和L2规格相同，当开关S闭合时，两灯均发光，电流表A和A2比较， 的示数较大。经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯 已烧坏。
55)(湖北荆州)已知金属导体的电阻会随着温度的降低而减小，当温度降低到一定程度时，电阻会减小到零，这就是超导现象。现在有一个灯泡，在刚点亮的一段时间内，它的电阻会__________(选“变大”、“变小”或“不变”，下同)；它消耗的功率将_________。
56)（08巴中）两个电热丝R1、R2，R1：R2＝2：3，若将它们串联在电路中，它们两端的电压之比U1：U2＝ ，在相同的时间里，产生的热量之比Q1：Q2＝ ；若将它们并联在电路里，通过它们的电流之比I1：I2＝ 。
57)(08山东)从发电站到用电地区,通常都有一段相当长的距离。要实现如此远距离的电能输送,在目前的技术水平下一般采用高电压输电。 材料的出现,为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。
58)
(08天津)某型号电冰箱主要技术参数如表l所示．此电冰箱连续使用一个月(按30天计)消耗的电能为 .通过表1中的参数，可以判定此型号电冰箱属于环保型冰箱，对臭氧层没有破坏．
59)(08鸡西)某导体的电阻是2Ω．当通过1A电流时．导体的功率是 W，通电1min时．导体上产生的热量是 J.
60)(08鸡西)小明家电能表月初的示效如图所示．如果他家—个月用了l20度电，则月末电能表的示数应为他家本月应交电费 元(当地电费价格为0.5元／kw·h)．
61)(08鸡西)小华用电压表和电流表测量小灯泡的电功率．她用电源电压恒为3V的电池组，额定电压为2.5V的小灯泡等元件连成如图所示的电路．实验中，小华调节滑动变阻器，发现当电压表的示数为2.5V时，小灯泡却不能正常发光．请分析：在不改变电路连接情况下．当电压表示数为 V时，小灯泡正常发光，若此时电流为0.3A，则该小灯泡的额定功率为 W．
62)(08厦门)如果用图8所示的电路来测量电阻R1的电功率，则图中x是_______，
y是_______。
63)(08厦门)大墱岛有个世界上最大的军事广播喇叭（图10），工作时功率可达3kW．
那么广播30min需要消耗电能_______kW·h。郭工程师在喇叭电台里每根电子管的两端安装一个小风扇．这是为了解决机器工作时部分电能转化为_______能而带来的问题。
64)(08厦门)小洪家本月用电100度．他家电能表本月初的示数如图12所示，则本月底电能表上的示数是．本月用电与完全燃烧质量为_______kg的焦炭所释放的热量相等（焦炭的热值q=3．0×107J／kg）。
65)(08乌鲁木齐)电冰箱已经是普遍使用的家用电器。
（1）右图所示是电冰箱的三角插头和插座。插头上标有字母 的导线要和冰箱的金属外壳相连；冰箱正常工作时插头上标有字母L、N的两脚间的电压是 V。
（2）某冰箱的输入总功率为，如果该冰箱压缩机每天工作8h，那么每天的耗电量是 度。请你说出一条使用冰箱时节约用电的具体措施： 。
（3）将温度25℃、750mL的一瓶矿泉水放入冰箱冷藏室，温度降到5℃时，瓶内矿泉水放出的热量是 J（水的比热容为 4.2×103J·(Kg·℃)-1）.
(4)夏天打开冰箱门时,在冰箱门附近常常出现”白气”,形成”白气”的物态变化过程是 ，
这一过程 热量（选填“吸收”或“放出”）。冰箱冷冻室箱壁上会结一层厚厚的霜，形成霜的物态变化过程是 。
（5）冰箱工作时虽然能够把冰箱内的内能从低温转移到高温环境，但这一过程是要消耗电能的。这说明能量转移和转化是有 性的。
（6）现代冰箱使用的是R134a、环丙烷等新式制冷剂，他不会对地球大气层上部的
造成破坏，从而可以阻止阳光中过多的 到达地面，避免地球生态环境的进一步恶化。
66)(08安徽芜湖)家庭电路中，照明灯泡与控制它的开关之间的连接方式是_________. 一只标有“PZ220一100”字样的白炽灯泡，其额定电压是______V，额定功率是______W，正常工作5h消耗的电能为______kW·h。若灯泡两端电压减小，灯泡的亮度将______．(选填“变亮”、“变暗”或“不变”)。
67)(08来宾)将标有“2 5V 0 5w”的小灯泡接在2V的电路中，则通过小灯泡的电流是_________A
灯泡的实际功率是____________w(设小灯泡的电阻不变).
68)小明家有一个标有“220V 880W”的电炉，当它正常工作时的电功率是 W，通过电炉丝的电流为 A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是 W。
69)小明自制了一盏可调节亮度的台灯，电路图如图8，小灯泡规格是“6V 3W”。请完成以下问题：
(1)粗心的小明忘记把灯泡画上去，你认为灯泡应该画在 ＿＿＿＿之间(填“ab”或“cd”)
(2)连接电路过程中开关应该＿＿＿＿＿＿。
(3)正常发光时小灯泡的电阻大小为＿＿＿＿Ω。
(4)小明认为台灯暗时比亮时省电，但小林认为台灯光线暗时滑动变阻器消耗的电能却增多，所以不省电，你认为他们谁正确 ＿＿＿＿＿＿(填人名)
70)小吴同学自制了一个简易的“电热驱蚊器”，它是利用了电流的______效应工作的，发热元件是一个阻值为1.0×104Ω的电阻。当发热元件两端的电压为220V时，流过该元件的电流为_______mA；通电100s产生的热量为________J。
71)(08安徽)灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
72)(08湖北恩施)随着我州经济的飞速发展，特别是新农村建设工作的推进，许多农村家庭也建起了高标准的家庭浴室。但是请注意：浴室中的照明灯具要使用专用的防水灯具，普通灯具如果用于浴室，容易造成触电事故！这是因为： 。
73)（1）电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于________现象，电冰箱里的食物主要是通过________或________方式失去水分的．
（2）小星触摸电冰箱门时感到手“麻”，下表列出小星对造成手“麻”原因的四种猜想，你认为其中的________猜想是合理的（填写序号）．
序号 猜想
A 火线断路
B 火、零线短接
C 火线与电冰箱的金属外壳接触
D 电冰箱的金属外壳接了地线
74)(08浙江宁波)如图所示电路，电源电压不变，R1、R2的阻值分别为10Ω和20Ω。闭合S1、断开S2时，电流表的示数为0.3A；当同时闭合S1、S2时，电压表的示数为_______V，电路消耗的总功率为_______W。
三、简答题(共7,每题 分)
1)（08北京）有两盏白炽灯L1、L2，L1标有“PX220 100”字样，L,2标有“PX220 40”字样。将这两盏灯串联接在电压为220V的电源两端，已知两灯都发光，灯L1的电阻小于灯L2的电阻，请你判断哪盏灯的实际功率较大。为什么？
2)（08辽宁省十二市）2008年初我国南方大部分地区遭受五十年一遇的低温、雨雪、冰冻灾害。致使部分地区形成冰雪路面，交通受阻；输电线上形成大量冰凌，造成电塔被毁、供电中断。
（1）请你为行人想个好办法以减少意外事故的发生。
（2）在输电线路没有被毁的情况下，为了防止输电线上冰凌的形成，供电部门是采取拉闸断电还是继续供电的措施？请你说出理由。
3)（08广西柳州北海）如图12甲所示，电源电压U=18V，闭合开关，通过R1的电流为3A．另将R1与R2=12 的电阻串联后接在原来的电源上，如图12乙所示.
求：(1)R1的阻值；
(2)闭合开关后，图12乙中R1消 耗的电功率。
4)(08吉林)如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？
5)（08义乌）目前，节能灯在市场上大受欢迎，据专家测算：如果以额定功率为11W的节能灯代替额定功率为60W的白炽灯，既可以书电，又能提高亮度。根据我国的使用实际，节能灯的额定电压应为 ▲ V；在此条件下，假设每天开灯5h，采用上述措施每盏灯每月 (以30天计)能节电 ▲ 度。 '’’ ’
6)(08北京)有两盏白炽灯L1、L2，L1标有“PX220 100”字样，L,2标有“PX220 40”字样。将这两盏灯串联接在电压为220V的电源两端，已知两灯都发光，灯L1的电阻小于灯L2的电阻，请你判断哪盏灯的实际功率较大。为什么？
7)(08江西)清洗机是利用高压水清洗车辆表面污垢的机器，有一种CC5020型清洗机的铭牌如下表所示。请回答：
（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出。
（2）清洗机正常工作时，通过清洗机的电流是多少？
（3）某汽车清洗行用该清洗机一天平均正常工作4小时，则一天需要用水多少立方米？耗电多少千瓦时
四、实验,探究题(共64,每题 分)
1)08江苏淮安）小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2．5V．
(1)小刚的实验电路如题31图所示，但连接不完整．
请你用笔划线代替导线，帮他完成电路连接．
(2)电路连接完整后，闭合开关，当向右移动变阻器的
滑片P时，电压表的示数将____________，电流表
的示数将__________．
(3)实验记录电表示数如下表．分析表中数据．可知小
灯泡L的额定功率为____________W．
题31图
实验次数 电压表示数/V 电流表示数/V
1 2.0 0.17
2 2.5 0.20
3 3.0 0.22
(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(说出两条)
① ____________________________________________________；
② ____________________________________________________．
2)（08江苏南京）为研究通电导体产生热量的多少与电阻的关系，小明找来了如图23所示的实验器材，其中A、B两个相同的瓶内分别装有质量和初温都相同的煤油，将选择好的铜丝和镍铬合金丝浸没在煤油中，两根温度计分别测量两瓶中煤油的温度．
(1)实验时，将铜丝和镍铬合金丝串联接人电路中，这是为了控制 相同；
(2)绐图中的装置通电一段时间后，切断电源．根据铜丝和镍铬合金丝的大小以及双察到的 ，可得通电导体产生热量的多少与电阻的关系．
3)（08江苏南通）小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路．
(1)电池盒中至少有__________节干电池．
(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，额定功率为_________W．
甲 乙
4)(08江苏宿迁）如图16所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3．8V．其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0．6A、0～3A），电压表（0～3V、0～15V）
（1）请用笔画线代替导线．把图16中的电路元件连接起来．（要求：滑片P向左端移动时灯亮！且连线不得交叉）
（2）小刚合理地连接好电路．并按正确的顺序操作。闭合开关后灯不亮．聪明的小刚猜想:
A．可能是灯丝断了 B．可能是变阻器开路 C．可能是小灯泡短路
请根据电表示数判断故障原因·并将与故障对应的电表示数填入下表．
猜想 电流表示数／A 电压表示数／V
如果A成立 _______ ______________
如果_______成立 0．6 0
(3)排除故障后，在测量小灯泡的额定功率时，应先调节______________，使小灯泡两端电压为______________V，再测出电路中的______________
5)（08江苏无锡）小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2．5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图示方式连接电路。
(1)闭合开关前应把滑动变阻器滑片P调到
(选填“A”或“B”)端。
(2)闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
a．小灯泡不亮，电压表的示数始终为3V，电流表的示数始终为零，则可能是导线 出现断路；
b．小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线 出现断路。
(3)小明排除故障后，调节滑动变阻器，测得右表中的三组数据。则小灯泡的额定功率为 W。
6)（08江苏无锡）小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
(1)这两个烧瓶中所盛煤油的质量应该 。
(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是( )
A．因为煤油有颜色便于观察
B．因为煤油有比较大的热值
C．因为煤油有比较小的密度
D．因为煤油有比较小的比热容
(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越 ，产生的热量越多。
7)（08江苏徐州）图9是测量额定电压为2．5V小电灯电功率的实验装置。
(1)在图10的两个圆圈中填上实验所需电流表和电压表的符号。
(2)闭合开关后，发现电灯不亮，电流表示数为零，电压表示数较大，由此可判断( )
A．可能是小电灯短路 B．可能是灯丝断了
C．可能是变阻器开路 D．可能是电源没电了
(3)排除故障后，电压表示数如图11所示，为 V，要使小电灯正常发光，需将滑动变阻器的滑片向 (填“左”或“右”)端滑动。当小电灯正常发光时，电流表示数为O．3A，小电灯的额定功率为 w。
8)（08江苏盐城）右图是一个加热、保温电路的一部分。电热丝R1规格为“220V 1100W”， 限流电阻R2=506Ω。电路的工作原理是：当温控开关S接a时，电热丝R1接入电路，电路处于加热状态；当达到一定温度时，温控开关S自动从a切换到b，电路处于保温状态。正常工作时，加热功率1100W，保温功率88W。(电源电压保持不变，电阻不随温度变化。)
(1)请你按照上述原理，对右图进行连线，使它成为完整的电路图；
(2)某天在使用(1)中已经连接完整的电路时，R1烧毁了。有人想使电路恢复正常工作，设计了下面方案。请通过计算、分析，对两个方案作出评价：
方案一：用“220V220W”电热丝R3、“220V 880W”电热丝R4串联替代R1；
方案二：用两根都是“220V 550W”的电热丝R5并联替代Rl。
(3)请你选用下表所提供的电热丝，再设计一个方案，使(2)中损坏的电路恢复正常工作，并说明设计理由。
电热丝：
符号 R6 R7 R8 R9
规格 220V 500W 220V 600W 220V 2200W 110V 550W
数量 1 1 2 3
9)（08江苏扬州）在测量“小灯泡的功率”中，所用小灯泡的额定电压是3.8V.
○1图16是小岗同学没有连接完的实物电路，请你用笔画线代替导线帮他将电路连接完整；
○2闭合开关小岗发现灯泡发光很亮，其操作存在的问题是 ；
○3纠正上述操作后，小岗测出三组数据，记录在下表中，第二次功率数据忘记处理了，请你帮他把数值填入表中的空格内；
○4该实验测出三组数据的目的是 ；
○5小岗根据测出的三组数据求出各次电阻，发现灯泡在不同电压下的电阻值不同，这是因为灯泡的电阻值与 的变化有关。
10)（08江苏扬州）在“探究影响电流热效应的因素”活动中,海洋同学为了研究通电导体电阻的大小对产生热量多少的影响,设计的正确方案是:选择两个阻值 (相等/不等)的电阻丝，控制通过两个电阻丝的电流 （相等/不等），通电时间相等，比较产生热量多少。于是他找来两段材料、粗细相同，长短不同的电阻丝分别绕制成两个外形相同，长度不同的电阻圈串联在电路中，同时将火材棒分别插入两个电阻圈中，如图18所示，他想通过火材被点燃的先后来比较产生热量多少。当电路接通后，他发现两根火材几乎同时被点燃，于是得到电阻大小对产生热量多少没有影响的结论。你根据掌握的知识，判断他的结论是 （正确/错误）的，请分析他实验时火材被同时点燃的主要原因是
。
11)（08江苏镇江）小明在测量额定电压为3．8V的小灯泡的额定功率时
(1)他已经连接的实物电路如图甲所示，已知电源电压为6V且保持不变，请你用笔画线代替
导线，将实物电路连接完整．
(2)连好电路后，小明闭合开关，观察到电压表的示数为4V，电流表的示数为0．35A，于是他立 即调节滑动变阻器的滑片P，使电压表的示数为3．8V，电流表的指针位置如图乙所示，此 时电流表的示数为 A，小灯泡的额定功率为 w．(结果保留两位小数)
(3)开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在丰季搴拿犁翠中发生的哪个实验现象来证实这一点
(4)若电压表的大量程已损坏，在不添加任何器材的情况下，请你在
方框内画出能测量小灯泡额定功率的实验电路图．
12)（08北京）小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时，电流表的示数如图所示，此时通过小灯泡的电流为 A，小灯泡的电功率是 W。
13)（08湖北十堰）小明冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热。
（1）请你根据小明发现的现象提出一个需要探究的物理问题：
___________________________________________________
（2）如图13是小明进行实验探究的部分电路，A、B烧瓶中装有质量
相等初温相同的煤油，金属丝电阻分别为RA、RB，RA时间后，发现B烧瓶中温度计的示数大些。此现象说明：
在_____________和______________相同时，_____________越大，
电流产生的热量越多。
14)（08年大连市）(5分)在“比较两种液体比热容的大小”实验中，提供的装有液体、发热电阻丝和温度计的烧瓶(各烧瓶完全相同；各烧瓶中的液体种类不同、质量相同；各烧瓶中发热电阻丝完全相同)若干，其他器材任选。
(1)小明选用的两个烧瓶中分别装有A、B两种液体，选用的其他器材及实物连接图如图14所示。给A、B两种液体加热时，小明“先闭合S1和S2，后闭合S3，一段时问后，断开S3。”这样操作可保证加热时间_________，其目的是使两种液体______________。通过观察，发现A液体中温度计示数的变化量大，则_________液体比热容大。
(2)小明将装有A液体的烧瓶换成装有C液体的烧瓶，将装有B液体的烧瓶换成装有D液体的烧瓶。其他器材及实物连接关系不变，又做了一次实验。他“先闭合S1和S2，后闭合S3，发现C液体温度升高得快，一段时间后，断开S1，同时记下C液体中温度计示数的变化量△t。又过了一段时间，当D液体中温度计示数的变化量也等于位时，断开S2。”因为_________液体加热时间短，所以_________液体比热容小。
15)（08辽宁沈阳市）（6分）在‘测量额定电压为3.8V小灯泡的电功率”的实验中，已知灯丝电阻约为10Ω。
⑴请你用笔画线代替导线将如图14（甲）所示的电路连接完整。
⑵若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数。任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：__________________________。
⑶改正电路后，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表的示数如图14（乙）所示，则此时通过小灯泡的电流为_________A，小灯泡的额定功率为___________W。
16)（08湖南衡阳）(6分)在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样。小丽设计了实验电路图，如图甲所示。她还连接了部分实验电路，如图乙 甲
所示。(1)请在图乙上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。 乙
(2)连接电路前，开关应______；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到____端(选填“左”或“右”)。
(3)连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请帮助她分析电路出现故障的可能原因：___________________________。
(4)小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为_____A，则灯泡的额定功率为_________W。 丙
17)(2008·黄冈)小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V ，电阻约为10欧。实验室有如下器材：电源（电压未知）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器R ( 10欧 0.5A ）、开关各一只，导线若干。
（1）如图是小明连接的不完整的实验电路，请你帮他将图中未连接部分接好。要求：电流表、电压表选择合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。
（2）在正确连接电路并调节滑动变阻器使小灯泡正常发光时示数如图所示，则灯泡的额定功率是 W 。
（3）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是
18)（08湖北武汉）（4分）小明看到研究焦耳定律的实验装置后，将它改装成了如图所示的一种测量未知液体比热容的装置。测量时，分别往甲乙两瓶中装入水和待测液体，闭合开关一段时间后，再分别用温度计测出这段时间内水和待测液体升高的温度Δt水和Δt，在不计热损失的情况下，就可以求得待测液体的比热容c=Δt水Ｃ水／Δt。
（1）为了使这一段时间内水和待测液体吸收的热量相等，小明设计的电路中必须满足的条件是________________。
（2）为了得出待测液体的比热容表达式“c=Δt水Ｃ水／Δt。”，小明的测量方案中至少还需要的一种测量仪器是 _________，目的是_________________________________________。（3）闭合开关后，要使水和待测液体的温度升高得更快，滑动变阻器的滑片应向_________滑动。
19)（08湖北武汉）（4分）小明按照如图所示的电路图连接好电路，测量一只额定电压为2.5V的泡的电功率，部分实验数据和现象如下表。
实验次数 电压表示数/v 电流表示数/A 灯泡亮度
1 1 0.2 较暗
2 2.5 正常发光
3 6 0 不发光
（1）分析表中实验数据可知，所用电源电压约为_________V。
（2）若小明手边有“1.5A50Ω”和“2.0A20Ω”两种规格的滑动变阻器，“0~3V”和“0~15V”两个量程的电压表，上面实验中他选用的滑动变阻器规格为_________选用的电压表量程为_________。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R=U1/I1= 1V/0.2A=5Ω，再计算出灯泡两端电压为2.5V时的功率P＝U22/R=（2.5V）2/5Ω=1.25W。则灯泡的额定功率_________（选填“＞”、“＝”、“＜”）1.25W。
20)08湖北孝感）小刚同学用如图甲所示的电路图对额定电压为2.5V的小灯泡L进行了相关实验探究，实验中测得灯泡两端电压、通过的电流、灯丝的电阻、灯泡的功率和观察到的灯泡发光情况等，并记入下表：
（1）你认为小灯泡L的额定功率为 。
（2）小灯泡L在通过电流为0.26A时其电阻值为 (保留一位小数)。
（3）从以上表格中你能得出灯泡功率与亮度的关系是 。
（4）若将该灯泡L接入如图乙所示的电路中，
已知R=10Ω，合上开关后，电流表示数为
0.26A，则电路消耗的总功率为 (保留一位小数)。
21)(08浙江金华)妈妈买了一辆电动车．回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座．爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座．接好后插上电器，却发现电灯亮了，但亮度明星偏暗．
(1)造成这一理袭的壕因是由于连接惜误而导致充电器与电灯 ▲ 联．
(2)正确连接后充电器与电灯都能正常工作了．爸爸发现充电上标有
“输入电压220V，输出功率100W”．电动车一次充电需要6小时．请计算一次充电消耗的电能为多少千瓦时
22)(08浙江金华)某校同学为了探究金属热电阻的阻值与温度的关系，他们选择了蓄电池、两只电流表A1和A2（大量程均为0～0．6A)、滑动变阻器R1、定值电阻R0=30欧、控温装置、开关等器材，设计了图甲所示的电路并进行了有关实验，所得数据见下表：
23)（08福建泉州）在“测小灯泡功率”的实验中，小灯泡额定电压为2.5V。
（1）请你用笔画线代替导线把图18甲所示的电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移至 端（选填“左”或“右”），闭合开关后，发现电流表示数为0，电压表的示数接近3V，而电灯不亮。出现这种故障的原因可能是
。
（3）故障排除后，为了让小灯泡正常发光，调节滑动变阻器，使电压表的示数为 V，此时电流表的示数如图18乙所示，则通过小灯泡的电流是 A，小灯泡的额定电功率是
W，电阻是 Ω。
24)（08福建泉州）有一海尔电热水器铭牌如右表：
（1）防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值。经过防电墙处理后，人体承受的电压不高于12V，如图19所示，这就保证了人体安全。人体的最大电阻约为20MΩ，求防电墙的电阻大约是多少？
（2）如果该电热水器在10min内产生的热量为7.8×105J,求电热水器的实际功率和电路的实际电压？
25)（08甘肃嘉峪关）如图11所示，在“测定小灯泡的功率”的探究实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。图甲是小勇同学连接的实物图。
（1）（3分）请观察实物图中的电流表、电压表的连接和滑动变阻器的滑片位置是否有错误或不恰当之处，如有请在下列横线上具体写出：
a. ;
b. ;
c. 。
(2)(4分)当电压表的示数等于额定电压时，电流表的示数如图乙所示，大小为 A,小灯泡的额定功率是
W。
26)（08广西柳州北海）小明测量额定电压为3．8V小灯泡的额定功率，使用6V的电源。连接电路前，他发现电压表的0～15V档已损坏，O～3V档完好，他马上改接电路，完成实验。
(1)请用笔画线代替导线，将图8甲实物电路连接完整。
(2)连好电路，闭合开关，移动变阻器的滑片到某一点，电压表的示数为3V，要测量小灯泡的额定功率，还应将滑动变阻器滑片向_________移动(选填“左”、“右”)，当电压表示数为________V时，小灯泡正常发光，此时电流表的指针位置如图8乙所示，可得出小灯泡的额定功率为__________w。
(3)小明完成实验后，他改变滑动变阻器的阻值，记录电流表、电压表的几组示数，然后确认小灯泡的电流、电压，算出几组电阻值，求出的平均值就是小灯泡正常发光的电阻。他的方法是_______的(选填“正确”、“不正确”)，原因是____________________________________________________.
27)（08广西柳州北海）请将图11的插座连接在电路中。
28)（08广西南宁）某物理兴趣小组在用电压表和电流表测量电功率的实验中，设计的电路图如图14甲所示：
(1)在某次实验中，电流表和电压表的示数如图14乙所示。那么，电流表的读数为 A，电压表的读数为 V，此时电阻R消耗的电功率为 W。
(2)老师告诉同学们，电压表虽然内电阻较大，但还是有部分电流通过电压表，那么利用如图14甲所示的电路测量R的电功率时(不考虑温度对电阻的影响)，通过R的电流大小跟电流表的示数相比，是 的，则计算出的电功率大小跟真实值相比，是 的(均选填“偏大”、“偏小”或“相等”)。
29)（08年黑龙江鹤岗）小军卧室的墙壁灯是由两盏“220V 60W”的白炽灯并联组成的，如图甲所示，他学习了电学知识后，认为这种只要闭合开关两灯都亮的电路比较费电．于是他运用了所学知识对墙壁灯的电路进行了改造，增加了一只开关，使每盏灯各用一个开关控制，且都能正常发光．
(1)请你在图乙中画出改造后的电路图．
(2)小军家其它用电器都不工作，只有卧室中这两盏灯正常发光，则电路中的总电流为多少
(3)小军卧室平均每天需开灯3h，同时开两盏灯的时间只需1h，其余2h只需开一盏灯，请计算改造后比改造前每月可节约多少度电 (每月按30天计算)
32．（08年黑龙江鹤岗）我们生活的鹤岗市，到了冬季，因日照时间短，太阳能热水器的水达不到所需温度，为此人们研制了太阳能、电能两用热水器．大鹏家最近就安装了一台这样的两用热水器，如图所示，铭牌如下：
××牌热水器
型号V-55 额定容积100L
额定电压200V 额定频率50Hz
额定功率1500W 防方等级
(1)太阳能热水器贮满水，水温从20℃加热到50℃时需要吸收多少热量 (1L=10-3m3)
(2）大鹏将水箱装满水，只使用电加热器将水从20℃加热到50℃时，需加热器正常工作多长时间 (设电能全部转化为热能)
(3)在上述(2)情况下，加热器正常工作实际用了3小时，则此热水器的效率为多少
(4)仅就太阳能热水器与电热水器相比有哪些优点 (写出一条即可)
30)（08湖北荆门）图15是小兰同学在“测量小灯泡的电功率”的实验中所连接的实物图。灯泡的额定电压是2.5V，电阻约9Ω，滑动变阻器阻标有“20Ω 1A”字样：
（1）把电压表正确连入电路
（2）在开关闭合前，应将滑片P放在______端。（选填“A”或“B”）
电流表 电压表 故障原因
示数不为0 示数为0
示数为0 示数不为0
（3）小兰合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。小兰分析产生故障的原因可能是：①小灯泡灯丝断了；②小灯泡短路；③滑动变阻器开路。（电流表、电压表均无故障）
请你依据表一中电流表、电压表示数可能出现的几种情况，帮小兰判断故障原因，并将其序号填写在表一对应的空格里。
U/V I/A R/Ω 灯泡亮度
2 0.25 8 暗
2.5 亮
2.8 0.32 9 很亮
（4）排除故障后，小兰调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中。当小灯泡正常发光时，电流表示数如图16所示，此时小灯泡电阻是________Ω。小灯泡的额定功率是________W。（计算结果保留两位小数）
（5）请你根据实验中小灯泡两端电压分别为2V、2.5V、2.8V时灯泡的发光情况和电阻大小，提出一个合理的猜想：_____________________。
31)（08山东滨州）小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V“字样小灯泡的电功率。
（1）如图所示是小华连接的实物连接图，其中有一根导线忘记了连接，请用笔画线代替导线补画上这根导线，使电路连接完整。
（2）电路连好后，小华闭合开关S，发现无论怎样调节滑动变阻器，灯泡都不亮，且电压表有示数，电流表示数始终为零。造成这种故障的原因是 。
（3）排除故障后，小华通过实验得到的数据如下表，请你帮助小华计算、分析实验数据。
实验序号 1 2 3 4 5 6
小灯泡两端的电压U/V 0.5 1.0 1.5 2.0 2.5 2.8
通过小灯泡的电流I/A 0.08 0.10 0.14 0.18 0.20 0.22
小灯泡的发光亮度 不发光 很暗 较暗 较亮 正常发光 很亮
①小灯泡L的额定功率为 W。
②小灯泡消耗的功率与其发光亮度之间的关系是
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻，发现这几个电阻值相差较大，其主要原因是 。
32)（08山东威海）小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验。
（1）请你在虚线框内设计出该实验的电路图；
（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：
实验次数 1 2 3
电压（V） 2.5 2 3
电流（A） 0.24 0.22 0.26
功率（W） 0.60 0.44 0.78
他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮。根据他观察的现象和实验数据分析，可得出的结论是 ；
（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算。
实验次数 1 2 3
电压（V） 2.5 2 3
电流（A） 0.24 0.22 0.26
灯丝电阻（Ω） 10.42 9.09 11.54
根据小明的计算结果找出电阻随电压变化的规律是 ；
这一规律产生的主要原因是 。
33)（山东淄博）某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图7所示。
（1）请你在实物图中把电压表连入电路。
（2）开关闭合前，滑动变阻器的滑片应移到
端，这样做能对电路起 作用，在实验过程中滑动变阻器的另一个作用是
。 图7
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 。
（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是
或 。
34)（08山西太原）培养菌种需要在相对稳定的温度环境下进行。图12是研究性学习小组的同学设计的恒温箱。他们将一段电热丝R接入电源电压为36V的电路中，测得其实际功率为27W。（电热丝阻值不随温度变化）请你解答下列问题：
（1）（1分）电热丝是利用电流的______效应工作的。
（2）通过电热丝R的电流为多大？
（3）为保证菌种的培养，箱内发热功率应为12W。在
不改变电源电压和原电热丝的情况下，需在箱内串联一
段多大阻值的电热丝？
35)（08四川攀枝花）(6分)小超在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表(0～0.6A、0～3A)、电压表(0～3V、0—15v)、滑动变阻器(50Ω、1.5A)、额定电压为2.5V的小电灯(正常发光时的电阻约为7Ω)、开关各一个，导线若干。
(1)小超在实验中电流表应该选择 的量程，电压表应该选择 的量程。
(2)他连接的实物电路如图所示，闭合开关前应把滑动变阻器滑片的位置调到 (填写“C”或“D”)端。
(3)闭合开关后，小超发现灯泡始终不发光，电流表的示数为零，电压表的指针迅速越过最右侧的刻度线，产生此故障的原因可能是下列情况中的 或 。(填写序号)
实验次数 1 2 3
电压U／V 2.O 2.5 2.8
电流L／A 0.30 0.36 0.38
A．小电灯短路
B．小电灯的灯丝断了
C．小电灯的灯座接触不良
D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
(4)排除故障后，调节滑动变阻器测得如上表所示的三组数据。小超发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等。你认为造成这种结果的原因是 .
36)（08四川自贡）下图甲所示是“测量小灯泡的电功率”实验的电路图，图乙是即将连接完成的实验电路。其中电源为三节新的干电池，灯泡的额定电压为3．8 V，灯丝的电阻约为10 ，滑动变阻器标有“10 ，1 A”的字样。
(1)对照电路图，用笔画线代替导线，将实物图乙中未完成部分连接好.
(2)当闭合开关s时，若出现以下不正常现象(见下表)
顺序 电路中出现的不正常现象 可能的原因(填代号)
电灯的亮度 电流表示数I/A 电压表示数U/V
1 不亮 0.54 0
2 很亮 0.42 4.3
3 不亮 0 4.5
请你从下列选项中选择可能的原因填入下表中（只填选项代号）
A、电路中a、b间断路
B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
(3)在连接电路过程中，开关S应处于________状态。闭合开关s前，滑动变阻器的滑片P应滑到___________端。闭合s后，为了测出小灯泡的额定功率，应调和滑动变阻器．使电压表示数为主__________v，若此时电流表示数如图丙所示，则通过灯泡的电流为______A该灯泡的额定功率是_____________ w；
37)（08福建三明）用测电笔判断火线和零线时，使用方法正确，若氖管发光则表示接触的是__________线.
38)（08湘西）现有一只小灯炮、小灯泡上面标有“2．5V”字样，但额定电功率不知道，小明同学想通过实验测定它的额定屯功率。
(1)跟据电功率公式P=UI，需测出小灯泡的______________和_________________。
(2)图8是该实验所需器材的实物图，部分导线已连接好。请用笔画线代替导线将其他未连接好的部分连接起来(要求导线不变叉)。
(3)闭合开关，移动滑动器的滑片使小灯泡两端的电压刚好为2. 5V．此时电流表的读数如图9所示，则小灯泡的额定电功率为_____________w 。
39)(08长春)（4分）一天，小明发现家里一盏标有“220V 40W”很旧的白炽灯发光较暗。他急忙跑到楼道里观察电能表，并用手表配合测出电功率为1200W。
（1）“这不可能是白炽灯的电功率！”小明检查读数和计算均无误，且电能表
和手表均准确，在爸爸的帮助下测得白炽灯两端的电压为220V。请你分析产生这一错误结果的原因是____________。
（2）小明分析原因并改正错误后，又重新测出这盏灯的电功率是36W。导致白炽灯的实际功率低于额定功率的原因是___________________________。
40)（08广安）在家庭电路中，从安全的角度考虑，控制灯泡的开关应连接在灯泡与 线之间
（选填“火”或“零”）；三孔插座中有两个孔分别与火线、零线相连，另外的一个孔应与
连接。
41)(08河南)如图10所示，在探究电流产生的热量与哪些因素有关的实验中
(1)通过观察 来判断电流产生的热量的多少。
(2)图10中甲、乙两根电阻丝是串联的，这是为了研究电流产生的热量与 的关系。
42)(08河南)在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样。
（1)小红根据电路图连接了如图11所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。
(2）电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是 。
(3）故障排除后，开始进行实验，小刚根据测出的数据，在图12中画出了小灯泡电流电压变化的关系图像。由图可以判断，小灯泡的额定功率为 W。
(4）根据图12还可以判断，小灯泡灯丝的电阻随电压的增大逐渐 ，原因是 。
43)(08河南)．小亮所在班级的饮水机铭牌如下表所示。他们对饮水机的工作情况进行了与研究，发现当加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热；当水温降至60℃时，温控开关又会自动打开重新加热，每次加热的时间为t＝4min。
（1）饮水机加热一次消耗的电能W0为多少？
额定电压 220V
加热功率 550W
制热方式 电加热
(2)饮水机设计热内胆的好处是每次只加热少量的水，既能使人们在较短的时间内喝上热水，又能避免一次加热过多的水而造成浪费。请你根据前面的数据，计算加热内胆的容积。[假设消耗的电能完全转化为水的内能，水的比热容为c水＝4.2×103J/（kg·℃）〕。
(3）某日下午放学时，值日生小刚忘了关掉饮水机，直到第二天进教室后才发现，他为自己不小心浪费了电能而内疚。因为他知道，虽然饮水机是断续工作的，但这一晚上（约12小时）也会浪费不少电能。他经过一定的测量，就估算出了这一个晚上浪费的电能。请你简述测量和估算的方祛，不需具体的数据计算。
44)（08黄石）在测定小灯泡的电阻和额定功率的实验中，有器材：一只额定电压为2.5V、电阻约为5Ω的小灯泡，一个电压为3V的电源，一只量程为3V的电压表，一个开关，一个滑动变阻器，导铁若干。另可供选择的电流表有：
A．量程为300mA的电流表；
B．量程为0.6A的电流表；
C．量程为3A的电流表。
(1)为保证测量比较准确和实验顺利进行，电流表应选 (填¨A”、“B’’、或“C’')。
(2)在右边方框内画出实验的电路图。
(3)实验持续了10 min，实验中每次测得的灯泡两瑞的电压U和通过灯泡的电流I记录在下表里，其中第5次测得的电流I5和第6次测得的电压U6分别如图13中甲和乙所示，请在此表的空格内填人相应的数据。
实验次数 1 2 3 4 5 6
U／V 0.8 1.3 l.6 1.8 2.3
I／A 0.20 0.30 0.36 0.40 0.52
(4)综合上述有关信息，小灯泡的额定功率为 W。
(5)实验小组的同学对表中数据进行了进一步分析，他们发现小灯泡的电阻变化有个特点，这个特点及其原因是 。
45)(08温州)在图甲所示电路中，电源电压3V恒定不变，R1=5Ω，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率如何变化呢 小明为了探究这一问题，找来了图乙所示的各种器材。
(1)根据图甲所示的电路图，在答题纸相应的实物图上将电压表连入电路。
(2)图乙中，要使滑动变阻器R2接入电路的阻值增大，应将滑片向 ▲ (选填“A”或“B”)移动。
实验序号 1 2 3 4 5 6
电流I／A O.6 O.5 O.4 O.3 O.2 0.1
电压U／V O O.5 1.O 1.5 2.O 2.5
(3)通过实验，小明获得数据如右表。分析实验数据，得出结论：若电源电压和定值电阻R，恒定不变，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率 ▲
46)(08北京)小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时，电流表的示数如图所示，此时通过小灯泡的电流为 A，小灯泡的电功率是 W。
47)(08北京)小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时，记录的实验数据如下表所示。请你对表格中的数据进行分析，归纳出电功率电阻阻值之间的关系： 。
48)(08河北)小明为测量小灯泡正常发光时的电阻(阻值约为10Q )，设计了图16所示的电路图。
已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20 lA”字样。
(1)图17是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。
(2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。
(3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为 v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是 。
49)（08宁德）在测量小电泡电功率的实验中,小灯泡的额定电压为2.5V, 电源为两节的干电池,实验电路如图18所示.
⑴据电路图18,用笔画线代替导线,将图19的电路连接完整.
⑵在实验中,开关应处于___________状态.
⑶若在实验中电压表、电流表都正常且有示数,小灯泡能发光,滑动变阻器也能正常工作,但无论怎么调
08中考物理试题汇编----电功和电热1
班级:_____ 姓名_________ 学号_____ 分数______
一、选择题(共99,每题 分)
1)（08江苏泰州）如图4是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素
A．使插头的造型更美观 B．有利于识别火线和零线插头
C．插入插座中更稳固 D．操作时，可确保接地插头先接地
2)（08江苏无锡）今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作
A．家用保险丝 B．白炽灯泡的灯丝 C．电炉的电阻丝 D．远距离输电导线
3)（08江苏无锡）下列做法中符合安全用电规范的是
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C. 控制电灯的开关接在零线上 D．洗衣机的金属外壳接地
4)（08江苏徐州）家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线
A．会浪费电 B．这些电器不能正常工作
C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
5)（08江苏扬州）小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的时，室内电灯立即全部熄灭。原因可能是
A.插头与插座接触不良 B.灯泡的灯丝断了
C.台灯的灯座内短路 D.台灯的插头内断路
6)（08江苏扬州）田甜同学在家发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判读那正确的是
A.客厅白炽灯灯丝的电流大
B.客厅白炽灯灯丝的电阻大
C.客厅白炽灯两端的电压打
D.以上判断都有可能
7)（08江苏镇江）如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a，b、d三灯实际功率的大小关系式中正确的是（ ）
A．Pa= Pd= Pb B．Pa> Pd> Pb
C．Pa= Pd> Pb D．Pa< Pd= Pb
8)（08安徽）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是【 】
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
9)（08安徽蚌埠二中）一盏电灯接在恒定电压的电源上，其功率为100W。若将这盏电灯先接在一段很长的导线后，
再接在同一电源上，已知导线上损失功率是9 W，那么此时电灯实际消耗功率是
A．91 W B．小于91 W C．大于91W D．条件不足，无法确定
10)（08安徽芜湖）如图2所示的电路中，电源电压保持不变，闭合开火S后
A．电压表的示数变大 B．电流表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变小
11)（08北京）下列四种电器中，利用电流热效应工作的是：A、洗衣机。 B、录音机。 C、电视机。 D、电饭锅。
12)（08湖北十堰）小明家的照明电路中安装了一只新电能表，使用一段时间后，电能表的示数如图1所示，小明家这段时间消耗的电能是：
A.2W B.2J C.20kw·h D.2kw·h
13)（08年大连市）关于某家庭电路，下列说法正确的是 ( )
A．不能用铜丝代替保险丝
B．所有家用电器的外壳都要接地
C．电灯的开关应接在火线和电灯之间
D．I作时的电冰箱和电视机是并联的
14)08湖南衡阳）小丽家电能表的视窗在月初和月底显示的数字如右图所示，她
家这一个月消耗电能________________kW·h，若1度电的电费
按0.6元计算，则她家这个月的电费是_______________元。
0 7 5 l 6
0 8 4 0 2
15)
(08衢州)某些物质在温度降低到某一值时电阻会变成零，成为超导体。如果科学家研制出常温下的超导体，则常温超导体可用来制作（ ）
A．白炽灯的灯丝 D．电炉丝 C输电导线 D．保险丝
16)(2008·黄冈)下面是与家庭电路有关的四个情景，做法正确的是：
17)(08宜昌)有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危害的是
A．电饭煲 B．电热水器 C．电熨斗 D．电视机
18)(08宜昌)下列生活实例中不属于节约用电的是
A．电视机不用时切断电源 B．离开教室随手关灯
C．夏天用空调时把温度调得很低 D．尽量少开启电冰箱门
19)（08湖北孝感）如图所示，当开关S闭合，滑动变阻器的滑片P向右移动时，下列说法中正确的是
A．电流表○A的示数变大
B．电压表○V的示数变大
C．灯泡L变亮
D．电路消耗总功率变大
20)（08安徽）小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是 【 】
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
21)（08北京密云）表示电流做功快慢的物理量是：A、电压。 B、电功。 C、电功率。 D、电阻。
22)（08北京密云）关于家庭电路，下列说法正确的是：A、空气开关“跳闸”一定是出现了短路。 B、工作的用电器越多，总电阻越大。 C、电能表是测量总电功率的。 D、安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联。
23)（08北京密云）将标有“6V3W”、“12V15W”和“6V6W”三个灯泡串联起来，接在可调的电源两端，其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是：A、电源电压是24V。 B、电路的总电流是1.2A。 C、电路的总功率是6.9W。 D、电路的总功率是26W。
24)（08北京密云）在如图所示的电路中，电源电压不变，闭合开关S，电压表V1与V2示数之比为3：4，电流表A1的示数为1A，电阻R1的功率是4W。若将电压表V2换成电流表A2，电流表A2的示数为3A。则下列计算结果正确的是：A、电阻R1与R2之比是3：4。 B、电源电压是12V。 C、电阻R3的阻值是2Ω。 D、在如图所示的电路中，若通电1min，电阻R2消耗的电能是12J。
25)（08福建泉州）如图1所示的各种做法中，符合安全用电原则的是
26)（08福建泉州）下列家用电器中，利用电流热效应工作的是
A．电风扇 B．电饭锅 C．电冰箱 D．电视机
27)（08福建泉州）自动空气开关在家庭电路中的主要作用是
A．电路发生短路时自动切断电路 B．保证电路的电压不变
C．保证电路的电阻不变 D．保证电路的电流不变
28)（08福建泉州）将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率
A．小于15W B．等于15W C．大于15W D．不能确定
29)（08甘肃嘉峪关）如图2所示，符合安全用电常识的是（ ）
30)（08甘肃兰州）有三根电阻丝，接在电压恒定不变的电源上，产生的热量全部用来烧水，要使用同一壶水在最短的时间内烧开，那么这三根电阻丝应是( )
A．三根串联
B．三根并联
C．两根串联起来，再跟第三根并联
D．两根并联起来，再跟第三根串联
31)（08甘肃兰州）以下说法正确的是( )
A．一台家用普通空调正常工作时，通过它的电流约为0.2A
B．因为人是导体，因此不论人接触到家庭电路的哪条线上都会触电身亡
C．一个家用电饭锅，正常工作半小时消耗了0.35度电，则这个电饭锅的额定电功率为700W
D．更换和检修用电设备时，最好的安全措施是趁停电时操作
32)（08甘肃兰州）在图6所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6 V 12W”字样，当K闭合时，灯L1正常发光；当K断开时，两盏灯的总电功率为( )
A．4W B．18W
C．9W D．12W
图6
33)（08甘肃天水）下列说法中正确的是 （ ）
（A）通过导体的电流为零，导体的电阻也为零
（B）导体的电阻由加在它两端的电压和通过它的电流的大小决定
（C）通过导体的电流越大，产生的热量越多
（D）通过导体的电流和通电时间一定时，导体电阻越大产生的热量越多
34)（08广东茂名）如图2所示的四幅图中，做法正确的是
35)（08广西柳州北海）小明自学“生活用电”的知识后，归纳了几点，正确的是
A．在电路电流过大时保险丝会自动熔断
B．安全用电原则是：不接触高压带电体、不靠近低压带电体
C．电灯的开关必须接在零线(中性线)与电灯之间
D．使用测电笔时必须用手接触笔尖金属体
36)（08广西柳州北海）标有“2V，1w”字样的小灯泡和标有“20Q，1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是
A．0．25 A～O．6A 1 V ～ 2 V
B．0．3A ～0．5A 1 V ～ 1．5 V
C．0．25 A～0．5A1 1.5 V ～ 2 V
D．0．25 A～0．5A 1 V ～ 2 V
37)（08广西钦州）知识的价值体现之一,是它可以让我们避免许多事故发生.图6所示的四幅图中,符合安全用电原则的是（ ）
38)（08广西南宁）下列白炽电灯正常发光时，亮度最亮的是
A．“PZ220V 15W” B．“PZ 220V 25W” C．“PZ 220V 40W” D．“PZ 220V 60W”
39)（08海南）家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近：
A．1W B．10W C．0.1KW D．1KW
40)（08海南）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，电流通过它们产生的热量最多的是：
A．电烙铁 B．电视机 C．电风扇 D．一样多
41)（08年黑龙江鹤岗）把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是 ( )
A.灯L1正常发光 B.灯L2正常发光
C.两灯都能正常发光 D.两灯都不能正常发光
42)（08内蒙古通辽）超导现象是20世纪的重大发现之一．科学家发现某些物质在温度很低时．如铅在-265．95℃ 以下，电阻就变为零。若常温下超导体研制成功，则超导体适合做
A．保险丝 B．输电线
C．滑动变阻器的线圈 D．电炉丝
43)（08内蒙古通辽）造成家庭电路中保险丝熔断的原因：一是总功率过大；二是________。为了减少雷电造成的损失，高大建筑物上必须安装________装置。
44)（08青海）下列说法错误的是：
A．电灯的开关，应接在火线和电灯之间
B．更换灯泡时，先断开开关
C．使用大功率的用电器时，应将用电器的金属外壳接地
D．选用电阻小、熔点低的合金丝作保险丝
45)（08青海）下列用电器的额定功率最接近l000W的是：
A．电风扇 B．计算器 C．电视机 D.电饭锅
46)（08山东滨州）小明仔细观察家中的电视机、电风扇、白炽灯和节能灯，发现它们上面都标有“220v 40w”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是
Ａ．白炽灯 Ｂ．节能灯 Ｃ．电风扇 Ｄ．电视机
47)（08山东泰安）在家庭电路中，以下情况会引起熔丝熔断的是
A.用测电笔接触火线 B.连接电路时误将火线与零线接通
C.将开关用导线接通 D.电路中零线断路
48)（08山东威海）用电安全是保证人民生命财产安全的基本原则．如图６所示的现象，符合安全用电的是
49)（08重庆）图1是测电笔的结构示意图，其中由绝缘体构成的部分是（ ）
A．笔尾金属体 B．塑料外壳 C．电阻 D．弹簧
50)（08山西太原）图4电路中，电源电压不变，灯L上标有“18V 18W”的字样，电压表所选量程为0～15V，电流表所选量程为0～3A。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度时，电压表示数为15V。则在保证电路各元件安全的情况下，断开开关S，移动滑片P的过程中，灯L的最小功率为
A、0.5W B、3.75W C、5W D、6.48W
51)（08四川内江）如图所示，是使用测电笔来辨别家庭电路中的火线与零线的示意图，其中，测电笔使用正确的是
52)(08浙江宁波)入图所示，闭合开关，发现灯泡甲比灯泡乙亮。在该电路中，关于电流、电压、电阻和消耗的电功率大小的判断。正确的是
A．I甲=I乙 B．U甲＜U乙 C．R甲=R乙 D．P甲＜P乙
53)空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示。如果你家中的插座这个孔没有接地，下列现象中可能会发生的是（ ）
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
54)(08哈尔滨)在使用家用电器时，下列说法错误的是（ ）
A．洗衣机使用三孔插座能防止人触电
B．电冰箱紧贴墙壁放置不利于散热
C．电视机处于待机状态不消耗电能
D．电饭锅的插头沾水后接入电路中易发生短路
55)(08哈尔滨)如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0．3A，电流表A2的示数为0．5A．下列说法正确的是（ ）
A．通过电阻R2的电流为0．5A
B．电阻R2的阻值为15Ω
C．电源电压为4．5V
D．电阻R1消耗的电功率为3W
56)(08吉林)下列说法中错误的是（ ）
A．发现有人触电时，应尽快切断电源
B．控制电灯的开关应接在火线和电灯之间
C．使用试电笔时，手不要接触笔尾金属体
D．家庭电路中要安装保险丝或空气开关
57)（08乐山）小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A、220V 5A B、220V 10A C、220V 15A D、220V 20A
58)（08乐山）小明利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.2KWh，这个用电器可能是
A、电饭煲 B、电冰箱 C、电视机 D、收音机
59)(08山东烟台)在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能
A．前者是插座短路，后者是灯泡短路 B．前者是灯泡短路，后者是插座短路
C．两者都是插座短路 D．两者都是插头短路
60)（08菏泽）小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器，发现它们上面
都标有" 220V 40W "的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是 ( )
A.电视机 B.电风扇
C.白炽灯 D.节能灯
61)（08黄石）如图2所示电路中，电源电压保持不变。当闭合开差S后，两灯均能发光，过了一会儿，L1灯熄灭，但L2仍在发光，经检查L1灯丝被烧断了。对前后二种不同情况下电路中电流表示数的判断正确的是
A．A1表示数减小，A2表示数不变
B．A1、A2表示数均不变
C．A1表示数减小，A2表示数增大
D．A1、A2表示数均增大
62)(08湖北襄樊)下面时人们在日常生活中的一些做法，其中不符合安全用电原则的是：
Ａ．将开关安装在灯泡和火线之间 Ｂ．发生触电事故后，应先切断电源再救治
Ｃ．保险丝熔断后，用较粗的铜丝来替代 Ｄ．将家用电器的金属外客与大地连接起来
63)(08北京)下列四种电器中，利用电流热效应工作的是：
A、洗衣机。 B、录音机。
C、电视机。 D、电饭锅
64)(08河北)图7所示电路，电源电压不变，灯泡L标有“6V 3w”
字样。当S闭合，S1、S2断开，滑片P从b端滑到
中点时，电流表的示数变化了0.1A，此时电压表的
示数为6V；保持滑片P的位置不变，闭合S1、S2，
电流表的示数又变化了2A。则电源电压和定值电阻
R0的阻值分别为
A．8V 16Ω B．8V 4Ω
C．1 0V 16Ω D．10V 8Ω
65)(08云南昆明)在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图2所示的家庭电路(部分)中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L2(也是“220V 1OOW”)
A．正常发光 B．能发光，但较暗 C．不能发光 D．无法判断
66)(08云南昆明)规格分别为“3.8V 1.9W”和“2.5 V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断
67)（08莆田）下图所示的四个家庭电路，正确的是( )
A B C D
68)(08云南)生活中下列用电的做法，正确的是
A．用粗铜线代替保险丝
B．开关串联在零线上
C．使用测电笔时手指不接触笔尖金属部位
D．使用洗衣机不接地
69)（08贵阳）超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象。如果我们研制出了常温下的超导材料，你认为它最适合制作
Ａ．输电导线 Ｂ．电炉丝 Ｃ．白炽灯丝 Ｄ．保险丝
70)（08贵阳）如图２所示，电源电压保持不变，R1=2R2，开关Ｓ断开时，电流表的示数为Ｉ1，R1消耗的功率为P1；开关S闭合时，电流表示数为电流表的示数为Ｉ2，R1消耗的功率为P2，则
A．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝３∶１ A．Ｉ1∶Ｉ2＝１∶３，P1∶P2＝１∶１
A．Ｉ1∶Ｉ2＝３∶１，P1∶P2＝１∶１ A．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝１∶３
71)（08长沙）超导材料的应用具有十分诱人的前景。假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途
A、自炽灯泡的灯丝 B、电炉中的电阻丝
C、保险丝 D、远距离输电线
72)（08长沙）下列做法中符合安全用电原则的是
73)(08宁夏)下列用电器正常工作时，要防止电流热效应的是（ ）
A．电灯 B．电视机
C．电饭锅 D．电熨斗
74)(08宁夏)下列所述，不符合安全用电要求的是 （ ）
A．洗衣机的外壳接地
B．增加大功率的用电器时，只把保险丝换成粗的
C．更换灯泡时先切断电源
D．不用湿手插拔电源插头
75)(08山东聊城)有两个灯泡L1和L2 ，分别标有＂ＰＺ１１０Ｖ－４０Ｗ＂和＂ＰＺ１１０Ｖ－６０Ｗ＂字样，若不考虑温度对灯丝电阻的影响，下列说法正确的是
Ａ．都正常发光时，通过L2的电流大
Ｂ．并联后，接在１１０Ｖ的电源上，L2消耗的功率大
Ｃ．串联后，接在２２０Ｖ的电源上，它们都能正常工作
Ｄ．串联后，接在１１０Ｖ的电源上，L1消耗的功率大
76)(08山东潍坊)小明同学在家中拍到一张电能表照片，如图所示．他仔细观察照片后，得到下列结论，你认为正确的是
A． 电能表的额定电流为10A
B．电能表允许通过的最大电流为10A
C． 电能表的额定功率为2200W
D．拍照片时，小明家已消耗的电能为7624J
77)(08山东潍坊)将“220V 15W'’的灯泡L1和“220V 60W'’的灯泡L2，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的总功率小于15W
D．两灯的实际功率都变为额定功率的一半
78)(08陕西)关于家庭电路，下列说法正确的是（ ）
A、电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B、电热毯内的电阻丝断了，只需要将断接上后仍可安全使用
C、当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D、家用电器或电线着火时，首先应立即灭火
79)（08资阳）如图所示，通过电力工人的紧张工作，灾区某帐篷教室内的五盏36W节能灯正常工作了，下列说法中正确的是（ ）
A．正电荷经火线、节能灯、零线定向移动形成电流
B．火线带正电，零线带负电，两线相互吸引
C．教室内各灯相互串联 D．该教室每小时照明耗电0.18度
80)(08上海)小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W。他按图15连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变___________(选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω)。小华所用的电源电压为_______V，小灯泡的额定功率为__________W。
81)(08山东)小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器,发现它们上面
都标有" 220V 40W "的字样,若它们都在额定电压下工作相同的时间,则产生的热量最多的是 ( )
A.电视机 B.电风扇
C.白炽灯 D.节能灯
82)
(08天津)家庭电路中保险丝被烧断．可能的原因
A．电路中出现断路
B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗
D．电路中同时使用的用电器的总功率过大
83)
(08天津)下列各装置中，利用电流的热效应工作的是
A．电动机
B．电炉了
C．电磁铁
D．发电机
84)(08鸡西)把标有“6V 3W”和“12V 3W”字样的两个灯泡Ll、L2串联在15V的电源上．下列 说法正确的是 ( )
A. 灯Ll正常发光 B．灯k正常发光
C. 两灯都正常发光 D．两灯都不能正常发光
85)(08鸡西)下列做法符合安全用电原则的是 ( )
86)(08乌鲁木齐)某调光灯电路如图所示，当滑动变阻器达到滑片P滑至a端时，灯泡L的功率为36W；滑片P滑至b端时，灯泡L的功率为9W，则滑片P滑至ab的中点时，灯泡L的功率为
Ａ．16W Ｂ．18W Ｃ．22.5W Ｄ．25W
87)(08湖南常德)下列常见电器中不是利用电流热效应工作的是
A．电炉 B．电动机 C．电饭锅 D．电熨斗
88)(08湖南常德)小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是
A．火线与零线短路
B．a、d之间某处短路
C．b、c之间某处断路
D．电灯的灯丝断了
89)(08湖南常德)关于“8V 4W” 的灯L1和 “4V 2W”的灯L2，下列说法中错误的是
A．L1的电阻大于L2的电阻
B．两灯均正常工作时，L1较亮
C．两灯串联在12V电源两端时都能正常发光
D．两灯并联时，两端最大可加8V电压
90)(08福州)图2所示器材中用于辨别家庭电路中火线与零线的是
91)(08福州)如图9所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理中大小发生改变的是
A.小灯泡的额定电压 B.小灯泡的额定功率
C.小灯泡的实际功率 D.电源的电压
92)(08安徽芜湖)如图2所示的电路中，电源电压保持不变，闭合开火S后
A．电压表的示数变大 B．电流表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变小
93)(08来宾)下列关于生活用电的说法中，正确的是（ ）
A.灯与控制它的开关是并联的，与插座是串联的
B.高压设备只要不触摸，就不会有触电的危险
c.螺丝口灯座的螺旋套只准接在中性线上，不准接在相线上
D.三孔插座中的地线可以接在自来水管上
94)(08湖南株州)旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比，灯丝最细处
A．功率最大 B．电流最大 C．电阻最小 D．电压最小
95)(08湖北恩施)如图2，对于电能表面板上的一些参数的理解，下列说法错误的是
Ａ．此时电能表的读数为120.7度
Ｂ．“220V”是指这个电能表应该在220伏的电路中使用
Ｃ．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安
Ｄ．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
96)(08山东临沂)人们的工作、学习和生活都离不开电，树立安全用电意识十分重要，下列做法中不符合安全原则的是（ ）
A.使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线
B.家用电器的金属外壳要接地
C.用湿布擦正亮着的台灯灯泡
D.发现家用电器或导线失火时，必须先切断电源，然后再救火
97)(08四川达州)学校电工要给教室安装一个三孔插座(如图所示)，其中接地的孔是
A.a B.b C.c D.a和b
98)(08四川达州)关于安全用电，下列说法正确的是 （ ）
A、测电笔可以辨别家庭电路中的火线和零线
B．发现有人触电后，立即用手把触电人拉离电源
C．熔丝被烧断，一定是电路中出现了短路故障
D．熔丝被烧断后，可用铜丝代替熔丝接上
99)(08四川成都)图2 所示的简单工具在使用过程中，不能省力的是
二、填空题(共74,每题 分)
1)（08江苏淮安）小华家电能表4月底的示数为 ，5月底的示数为
则小华家5月份消耗的电能_____________kW·h，应付电费_____________元(按每度电均价
0．5元计算)．
2)（08江苏连云港）如图是 “探究电流通过导体产生的热量与导体电
阻间关系”的实验装置，两阻值分别为R和2R的
电阻丝浸在相同质量和初温的煤油中，每一烧瓶
里各插入一温度计。请回答下列问题：
（1）合上开关，经过一段时间，两电阻丝产生
热量的多少是通过 ▲ 反映出来的；
（2）采用这种连接方式的目的是 ▲ 。
3)（08江苏连云港）如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻
为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压
表的示数分别为6V和2V，则电路中的电流为 ▲ A，
电动机的功率为 ▲ W。
4)（08江苏南京）一只标有 “2．5V 0．3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端调节滑动变阻器使小电灯两端电压为 V时，灯正常发光．此时灯1min消耗的电能为
J；再调节滑动变阻器使灯两端电压力1．5V时．灯的亮度与正常发光相比 (选填“变亮”、“变暗”或“不变”)．
5)（08江苏南通）电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。
6)（08江苏宿迁）人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表
二种灯 LED灯 白炽灯
发光原理 二极管发光 钨丝高温发光
额定电压 24伏 220伏
响应时间 10-9秒 10-3秒
额定功率 12瓦 100瓦
（1）请根据以上材料说明使用LED灯的两个优点
①______________；②______________
（2）LED灯正常工作时的电流是______________A．每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为________kW·h，可将______________kg的水从20℃加热到100℃．【c水=4．2×103J／(kg·℃)，结果保留两位小数】
7)（08江苏泰州）某灯泡上标有“PZ220 40”的字样，“PZ”表示普通白炽灯，它的额定功率是______________W，正常发光时灯丝的电阻是_______Ω、工作电流是_______A
8)（08江苏徐州）煤矸石是在地下长期和煤共存的石头，其中渗入了一定量的煤，这一现象可以说明分子 。过去，煤矸石因为 过低而不能被当作燃料煤使用；如今，我市新建8家环保热电厂，年均利用煤矸石等废弃物1．35×106t，装机总容量达2．6×105kw，若满负荷发电1000 h，即可发电 kW·h。
9)（08江苏盐城）电学中经常按右图连接实物进行实验。该实验可以测量的物理量有 ▲ 、 ▲ 、 ▲ 等(填物理量的符号)，
10)（08江苏镇江）某研究性学习小组对能量转化现象进行了研究，他们利用铁丝、镍铬丝、灵敏电流计等器材组成一个闭合电路，如图所示，A点为铁丝和镍锤绞合在一起组成的加热点．用打火机给A点加热时，观察到灵敏电流计的指针发生了明显偏转，这一实验现象说明了 能可以转化成 能．
11)（08江苏镇江）现代社会离不开电．请写出以下家庭用电中的器材、设备。辩别零线和火线用 ；记录电路消耗的电能用 。保护电路安全要安装 。
12)（08安徽）灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
13)（08安徽芜湖）家庭电路中，照明灯泡与控制它的开关之间的连接方式是_________. 一只标有“PZ220一100”字样的白炽灯泡，其额定电压是______V，额定功率是______W，正常工作5h消耗的电能为______kW·h。若灯泡两端电压减小，灯泡的亮度将______．(选填“变亮”、“变暗”或“不变”)。
14)（08北京）一根阻值为100Ω的电阻丝通电100S，通过的电流是2A，则电流产生的热量为 J。
15)（08辽宁省十二市）家庭电路的用电器之间是_______联的，电风扇工作时把电能转化为_______能，白炽灯用久了会发暗，其原因之一是钨丝先升华后又_______在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率变_______。
16)（08辽宁省十二市）如图所示，符合安全用电常识的是：
17)（5分）（08湖北武汉）如图是某电热器的电路示意图
（1）正常情况下，零线和地线之间的电压为_________V。
（2）如果 R1＝R2＝60.5Ω，则电热器在旋钮开关接静触点“0”和“1”时的电功率分别为 _________W 和_________W，接静触点“2”时通电1min产生的热量是_________J。
（3）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的_________点处。
18)(08浙江金华)商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电，用它加热食品花不了多少电费；顾客说微波炉很费电，他家的微波炉一开就“烧保险”。他们是从不同角度来说的，其中顾客所说的角度是指微波炉加热食品时 ▲ (填“电能”或“电功率”)比较大。
19)08北京密云）通过甲乙两个电阻的电流随其两端电压的关系如图所示。把这两只电阻串联起来接在电源两端，通过它们的电流是0.4A，则电路的总功率是 W。
20)（08福建泉州）如图6所示，电源电压保持12V不变，小灯泡标有“6V 4W”，电流表的量程示0～0.6A ,滑动变阻器标有“20Ω 2A”，当开关S闭合时，为保证电路元件都能安全使用，变阻器接入电路的最小阻值为 Ω，此时小灯泡的实际功率为 W。
21)（08甘肃兰州）一只灯泡接在照明电路中，通过灯丝的电流强度是100mA，通电20min的过程中，有 焦耳的电能转化成了热能和光能。
22)（08甘肃天水）在家庭电路中，只让一个用电器正常工作1h，能使标有3000r/kw·h的电能表表盘转动3000r,则此用电器所消耗的电能为 kw·h。当在用电高峰时，此用电器两端的实际电压低于额定电压的1/5，则实际功率与额定功率的比值为 。
23)（08广西南宁）在家庭电路中，导线相互连接处因为接触不良，容易造成变大。根据焦耳定律可知，在通过电流和 相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。
24)（08年黑龙江鹤岗）某导体的电阻是2Ω，当通过1A电流时，导体的功率是__________W，通电1min时，导体上产生的热量是__________J．
25)（08年黑龙江鹤岗）小明家电能表月初的示数如图所示，如果他家一个月用了120度电，则月末电能表的示数应为，他家本月应交电费__________元(当地电费价格为0．5元/kwh)．
26)（08年黑龙江鹤岗）小华用电压表和电流表测量小灯泡的电功率，她用电源电压恒为3V的电池组，额定电压为2．5V的小灯泡等元件连成如图所示的电路．实验中，小华调节滑动变阻器，发现当电压表的示数为2．5V时，小灯泡却不能正常发光．请分析：在不改变电路连接情况下，当电压表示数为__________V时，小灯泡正常发光，若此时电流为0．3A，则该小灯泡的额定功率为__________W．
27)（08湖北荆门）晋东南－南阳－荆门1000千伏高压交流输电示范工程，是我国第一
条特高压交流输变电工程，具有大容量、低损耗的特点，可实现输送
功率500万千瓦。正常输电时线路中的电流是____________A，若输
电线路的总电阻为10Ω，输电线路上损耗的电功率是__________W。
28)（08山东威海）家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是 A；正常工作时用电器总功率不能超过 KW。
29)（08山东威海）甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。
30)（08山东威海）小明在探究甲、乙两个电阻的电流与电压的关系时，得到了图13所示的图象。由图象可知，甲、乙两个电阻的大小关系示R甲 R乙，当甲、乙两个电阻并联时的总电阻是 Ω。
31)（08山东枣庄）在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2、S3闭合时，电流表的示数为1A；当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，则R1的阻值为_______Ω．当开关S1闭合，S2，S3断开时，R2的电功率为_________W.
32)（08重庆）带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与__________相连。
33)（08重庆）图8是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________ ；当小灯泡中流过0.3A的电流时，它消耗的功率是___________W。
34)（08山西太原）电暖气接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与______相连，它与其他家用电器间的连接方式为___________。只将一个“220V 800W”的电暖气接入示数为的电能表所在的电路中，正常工作5 h，消耗电能_______ kW·h，此时电能表示数变为。
35)（08福建三明）在家庭电路中，有金属外壳的家用电器，都要使用三脚插头，这是为了防止因___________ 使外壳带电而造成触电事故；1kW· h的电可供“220V 800W”的电饭锅正常工作______h;
36)（08福建三明）某电能表的盘面上标有“3000R／kW ·h’’的字样,它表示______________________________
__________________________________.
37)(08浙江绍兴)生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：
(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大
(2)正常工作时，R1阻值多大
(3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能
38)(08浙江宁波)现在有一种“手机自生能”技术。手机上装有特制电池，
上下摇晃手机即可产生电能。这种装置实质是将 ▲ 能
转化为电能。如果将手机上下摇动一次，相当于将200g
的物体举高lOcm。由此可知，每摇一次可以获得的电能为 ▲ J。若每秒摇动两次，则摇动手机的功率为 ▲ W。
39)(08哈尔滨)在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失．
40)(08哈尔滨)在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失．
41)(08哈尔滨)如图所示，一个标有“220V 1000W”的快速电热水壶，要在标准大气压下将1kg温度为20℃的水烧开，水需要吸收的热量是_______J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是_______s．【水的比热容为4.2×103J／(kg·℃)】
42)(08哈尔滨)在用电高峰时，某同学家的电压比220V降低了10％，此时正在工作的“220V 100W”白炽灯的实际功率是_______W．若用“220V 20W”的节能灯代替“220V 100W”的白炽灯，每天正常工作5h可节约电能_______J．
43)(08吉林)将标有“220V 40W”的灯泡接在200V的电路中，灯泡消耗的实际功率_______额定功率（选填“大于”、“等于”或“小于”）；如果该灯泡正常发光5h，将会消耗_______kW·h的电能。
44)（08广安）如图5所示是一个同学家里的电能表，电能表上所显示的数
值反映了他家5月初的用电情况，这时电能表的示数为
KW·h；从电能表上可以看出，这个同学家接入
用电器的电功率最多允许达到 W。
45).(08河南)根据导电性能可以把物质分为导体、半导体和绝缘体。在玻璃杯、电炉丝、橡胶手套、热敏电阻这些物品中，利用半导体材料制成的是 。
46)（08菏泽）从发电站到用电地区，通常都有一段相当长的距离。要实现如此
远距离的电能输送，在目前的技术水平下一般采用高电压输
电。 材料的出现，为我们将来利用其零电阻特性实现远距离大
功率输电提供了可能。
47)（08菏泽）(8分)小华同学用电池组(电压为3ⅴ)、
电压表、电流表和滑动变阻器等实验器材，
测量标有“2.5V ”字样小灯泡的电功率。
⑴如图11所示是小华连接的实物连接图，其中
有一处连接错误，请在错误连线上打“×”，并用
笔画线代替导线画上正确的连线。
⑵电路错误改正后，小华闭合开关S，发现无论
怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是_______________________________________。
(3)除故障后，小华通过实验得到的实验数据如下表。请你帮助小华计算、分析实验数据。
①小灯泡L的额定功率为 W。
②小灯泡消耗的功率与其发光亮度之间的关系是
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大。其主要原因是
48)（08南充）一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是l210Ω．它的额定功率是 W，在额定电压下通电10min产生的热量是 J。
49)(08湖北襄樊)节约能源我们可以从身边的小事做起。例如小强家的电视机待机（没有切断电源，电源指示灯还亮着）时的功率为5W，每天都有20h处于待机状态。如果每次看完电视后就切断电源，那么一个月（30天）可节约的电能为
KW·h。
50)(08北京)一根阻值为100Ω的电阻丝通电100S，通过的电流是2A，则电流产生的热量为 J。
51)(08河北)小明家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的插头以及导线，组装了一个多孔的移动插座(如图9所示)。请问：(1)这台热水器与其它家用电器之间的连接方式是 。(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：
① ；
② 。
52)(08江西)如图2所示的甲、乙两个电路中，开关闭合后，电线
燃烧起来，甲产生的原因是______________________________。
乙产生的原因是___________________________。
53)(08云南)某科技公司应用电磁感应原理发明并生产了一种“无电池手电筒”。手电简每摇lmin可照明约10min，灯泡的功率约为1.2W。手电筒是把 能转化为电能，每摇lmin手电筒获得的电能约为 J。
54)（08长沙）如图所示，小灯泡Ll和L2规格相同，当开关S闭合时，两灯均发光，电流表A和A2比较， 的示数较大。经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯 已烧坏。
55)(湖北荆州)已知金属导体的电阻会随着温度的降低而减小，当温度降低到一定程度时，电阻会减小到零，这就是超导现象。现在有一个灯泡，在刚点亮的一段时间内，它的电阻会__________(选“变大”、“变小”或“不变”，下同)；它消耗的功率将_________。
56)（08巴中）两个电热丝R1、R2，R1：R2＝2：3，若将它们串联在电路中，它们两端的电压之比U1：U2＝ ，在相同的时间里，产生的热量之比Q1：Q2＝ ；若将它们并联在电路里，通过它们的电流之比I1：I2＝ 。
57)(08山东)从发电站到用电地区,通常都有一段相当长的距离。要实现如此远距离的电能输送,在目前的技术水平下一般采用高电压输电。 材料的出现,为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。
58)
(08天津)某型号电冰箱主要技术参数如表l所示．此电冰箱连续使用一个月(按30天计)消耗的电能为 .通过表1中的参数，可以判定此型号电冰箱属于环保型冰箱，对臭氧层没有破坏．
59)(08鸡西)某导体的电阻是2Ω．当通过1A电流时．导体的功率是 W，通电1min时．导体上产生的热量是 J.
60)(08鸡西)小明家电能表月初的示效如图所示．如果他家—个月用了l20度电，则月末电能表的示数应为他家本月应交电费 元(当地电费价格为0.5元／kw·h)．
61)(08鸡西)小华用电压表和电流表测量小灯泡的电功率．她用电源电压恒为3V的电池组，额定电压为2.5V的小灯泡等元件连成如图所示的电路．实验中，小华调节滑动变阻器，发现当电压表的示数为2.5V时，小灯泡却不能正常发光．请分析：在不改变电路连接情况下．当电压表示数为 V时，小灯泡正常发光，若此时电流为0.3A，则该小灯泡的额定功率为 W．
62)(08厦门)如果用图8所示的电路来测量电阻R1的电功率，则图中x是_______，
y是_______。
63)(08厦门)大墱岛有个世界上最大的军事广播喇叭（图10），工作时功率可达3kW．
那么广播30min需要消耗电能_______kW·h。郭工程师在喇叭电台里每根电子管的两端安装一个小风扇．这是为了解决机器工作时部分电能转化为_______能而带来的问题。
64)(08厦门)小洪家本月用电100度．他家电能表本月初的示数如图12所示，则本月底电能表上的示数是．本月用电与完全燃烧质量为_______kg的焦炭所释放的热量相等（焦炭的热值q=3．0×107J／kg）。
65)(08乌鲁木齐)电冰箱已经是普遍使用的家用电器。
（1）右图所示是电冰箱的三角插头和插座。插头上标有字母 的导线要和冰箱的金属外壳相连；冰箱正常工作时插头上标有字母L、N的两脚间的电压是 V。
（2）某冰箱的输入总功率为，如果该冰箱压缩机每天工作8h，那么每天的耗电量是 度。请你说出一条使用冰箱时节约用电的具体措施： 。
（3）将温度25℃、750mL的一瓶矿泉水放入冰箱冷藏室，温度降到5℃时，瓶内矿泉水放出的热量是 J（水的比热容为 4.2×103J·(Kg·℃)-1）.
(4)夏天打开冰箱门时,在冰箱门附近常常出现”白气”,形成”白气”的物态变化过程是 ，
这一过程 热量（选填“吸收”或“放出”）。冰箱冷冻室箱壁上会结一层厚厚的霜，形成霜的物态变化过程是 。
（5）冰箱工作时虽然能够把冰箱内的内能从低温转移到高温环境，但这一过程是要消耗电能的。这说明能量转移和转化是有 性的。
（6）现代冰箱使用的是R134a、环丙烷等新式制冷剂，他不会对地球大气层上部的
造成破坏，从而可以阻止阳光中过多的 到达地面，避免地球生态环境的进一步恶化。
66)(08安徽芜湖)家庭电路中，照明灯泡与控制它的开关之间的连接方式是_________. 一只标有“PZ220一100”字样的白炽灯泡，其额定电压是______V，额定功率是______W，正常工作5h消耗的电能为______kW·h。若灯泡两端电压减小，灯泡的亮度将______．(选填“变亮”、“变暗”或“不变”)。
67)(08来宾)将标有“2 5V 0 5w”的小灯泡接在2V的电路中，则通过小灯泡的电流是_________A
灯泡的实际功率是____________w(设小灯泡的电阻不变).
68)小明家有一个标有“220V 880W”的电炉，当它正常工作时的电功率是 W，通过电炉丝的电流为 A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是 W。
69)小明自制了一盏可调节亮度的台灯，电路图如图8，小灯泡规格是“6V 3W”。请完成以下问题：
(1)粗心的小明忘记把灯泡画上去，你认为灯泡应该画在 ＿＿＿＿之间(填“ab”或“cd”)
(2)连接电路过程中开关应该＿＿＿＿＿＿。
(3)正常发光时小灯泡的电阻大小为＿＿＿＿Ω。
(4)小明认为台灯暗时比亮时省电，但小林认为台灯光线暗时滑动变阻器消耗的电能却增多，所以不省电，你认为他们谁正确 ＿＿＿＿＿＿(填人名)
70)小吴同学自制了一个简易的“电热驱蚊器”，它是利用了电流的______效应工作的，发热元件是一个阻值为1.0×104Ω的电阻。当发热元件两端的电压为220V时，流过该元件的电流为_______mA；通电100s产生的热量为________J。
71)(08安徽)灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
72)(08湖北恩施)随着我州经济的飞速发展，特别是新农村建设工作的推进，许多农村家庭也建起了高标准的家庭浴室。但是请注意：浴室中的照明灯具要使用专用的防水灯具，普通灯具如果用于浴室，容易造成触电事故！这是因为： 。
73)（1）电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于________现象，电冰箱里的食物主要是通过________或________方式失去水分的．
（2）小星触摸电冰箱门时感到手“麻”，下表列出小星对造成手“麻”原因的四种猜想，你认为其中的________猜想是合理的（填写序号）．
序号 猜想
A 火线断路
B 火、零线短接
C 火线与电冰箱的金属外壳接触
D 电冰箱的金属外壳接了地线
74)(08浙江宁波)如图所示电路，电源电压不变，R1、R2的阻值分别为10Ω和20Ω。闭合S1、断开S2时，电流表的示数为0.3A；当同时闭合S1、S2时，电压表的示数为_______V，电路消耗的总功率为_______W。
三、简答题(共7,每题 分)
1)（08北京）有两盏白炽灯L1、L2，L1标有“PX220 100”字样，L,2标有“PX220 40”字样。将这两盏灯串联接在电压为220V的电源两端，已知两灯都发光，灯L1的电阻小于灯L2的电阻，请你判断哪盏灯的实际功率较大。为什么？
2)（08辽宁省十二市）2008年初我国南方大部分地区遭受五十年一遇的低温、雨雪、冰冻灾害。致使部分地区形成冰雪路面，交通受阻；输电线上形成大量冰凌，造成电塔被毁、供电中断。
（1）请你为行人想个好办法以减少意外事故的发生。
（2）在输电线路没有被毁的情况下，为了防止输电线上冰凌的形成，供电部门是采取拉闸断电还是继续供电的措施？请你说出理由。
3)（08广西柳州北海）如图12甲所示，电源电压U=18V，闭合开关，通过R1的电流为3A．另将R1与R2=12 的电阻串联后接在原来的电源上，如图12乙所示.
求：(1)R1的阻值；
(2)闭合开关后，图12乙中R1消 耗的电功率。
4)(08吉林)如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？
5)（08义乌）目前，节能灯在市场上大受欢迎，据专家测算：如果以额定功率为11W的节能灯代替额定功率为60W的白炽灯，既可以书电，又能提高亮度。根据我国的使用实际，节能灯的额定电压应为 ▲ V；在此条件下，假设每天开灯5h，采用上述措施每盏灯每月 (以30天计)能节电 ▲ 度。 '’’ ’
6)(08北京)有两盏白炽灯L1、L2，L1标有“PX220 100”字样，L,2标有“PX220 40”字样。将这两盏灯串联接在电压为220V的电源两端，已知两灯都发光，灯L1的电阻小于灯L2的电阻，请你判断哪盏灯的实际功率较大。为什么？
7)(08江西)清洗机是利用高压水清洗车辆表面污垢的机器，有一种CC5020型清洗机的铭牌如下表所示。请回答：
（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出。
（2）清洗机正常工作时，通过清洗机的电流是多少？
（3）某汽车清洗行用该清洗机一天平均正常工作4小时，则一天需要用水多少立方米？耗电多少千瓦时
四、实验,探究题(共64,每题 分)
1)08江苏淮安）小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2．5V．
(1)小刚的实验电路如题31图所示，但连接不完整．
请你用笔划线代替导线，帮他完成电路连接．
(2)电路连接完整后，闭合开关，当向右移动变阻器的
滑片P时，电压表的示数将____________，电流表
的示数将__________．
(3)实验记录电表示数如下表．分析表中数据．可知小
灯泡L的额定功率为____________W．
题31图
实验次数 电压表示数/V 电流表示数/V
1 2.0 0.17
2 2.5 0.20
3 3.0 0.22
(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(说出两条)
① ____________________________________________________；
② ____________________________________________________．
2)（08江苏南京）为研究通电导体产生热量的多少与电阻的关系，小明找来了如图23所示的实验器材，其中A、B两个相同的瓶内分别装有质量和初温都相同的煤油，将选择好的铜丝和镍铬合金丝浸没在煤油中，两根温度计分别测量两瓶中煤油的温度．
(1)实验时，将铜丝和镍铬合金丝串联接人电路中，这是为了控制 相同；
(2)绐图中的装置通电一段时间后，切断电源．根据铜丝和镍铬合金丝的大小以及双察到的 ，可得通电导体产生热量的多少与电阻的关系．
3)（08江苏南通）小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路．
(1)电池盒中至少有__________节干电池．
(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，额定功率为_________W．
甲 乙
4)(08江苏宿迁）如图16所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3．8V．其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0．6A、0～3A），电压表（0～3V、0～15V）
（1）请用笔画线代替导线．把图16中的电路元件连接起来．（要求：滑片P向左端移动时灯亮！且连线不得交叉）
（2）小刚合理地连接好电路．并按正确的顺序操作。闭合开关后灯不亮．聪明的小刚猜想:
A．可能是灯丝断了 B．可能是变阻器开路 C．可能是小灯泡短路
请根据电表示数判断故障原因·并将与故障对应的电表示数填入下表．
猜想 电流表示数／A 电压表示数／V
如果A成立 _______ ______________
如果_______成立 0．6 0
(3)排除故障后，在测量小灯泡的额定功率时，应先调节______________，使小灯泡两端电压为______________V，再测出电路中的______________
5)（08江苏无锡）小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2．5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图示方式连接电路。
(1)闭合开关前应把滑动变阻器滑片P调到
(选填“A”或“B”)端。
(2)闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
a．小灯泡不亮，电压表的示数始终为3V，电流表的示数始终为零，则可能是导线 出现断路；
b．小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线 出现断路。
(3)小明排除故障后，调节滑动变阻器，测得右表中的三组数据。则小灯泡的额定功率为 W。
6)（08江苏无锡）小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
(1)这两个烧瓶中所盛煤油的质量应该 。
(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是( )
A．因为煤油有颜色便于观察
B．因为煤油有比较大的热值
C．因为煤油有比较小的密度
D．因为煤油有比较小的比热容
(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越 ，产生的热量越多。
7)（08江苏徐州）图9是测量额定电压为2．5V小电灯电功率的实验装置。
(1)在图10的两个圆圈中填上实验所需电流表和电压表的符号。
(2)闭合开关后，发现电灯不亮，电流表示数为零，电压表示数较大，由此可判断( )
A．可能是小电灯短路 B．可能是灯丝断了
C．可能是变阻器开路 D．可能是电源没电了
(3)排除故障后，电压表示数如图11所示，为 V，要使小电灯正常发光，需将滑动变阻器的滑片向 (填“左”或“右”)端滑动。当小电灯正常发光时，电流表示数为O．3A，小电灯的额定功率为 w。
8)（08江苏盐城）右图是一个加热、保温电路的一部分。电热丝R1规格为“220V 1100W”， 限流电阻R2=506Ω。电路的工作原理是：当温控开关S接a时，电热丝R1接入电路，电路处于加热状态；当达到一定温度时，温控开关S自动从a切换到b，电路处于保温状态。正常工作时，加热功率1100W，保温功率88W。(电源电压保持不变，电阻不随温度变化。)
(1)请你按照上述原理，对右图进行连线，使它成为完整的电路图；
(2)某天在使用(1)中已经连接完整的电路时，R1烧毁了。有人想使电路恢复正常工作，设计了下面方案。请通过计算、分析，对两个方案作出评价：
方案一：用“220V220W”电热丝R3、“220V 880W”电热丝R4串联替代R1；
方案二：用两根都是“220V 550W”的电热丝R5并联替代Rl。
(3)请你选用下表所提供的电热丝，再设计一个方案，使(2)中损坏的电路恢复正常工作，并说明设计理由。
电热丝：
符号 R6 R7 R8 R9
规格 220V 500W 220V 600W 220V 2200W 110V 550W
数量 1 1 2 3
9)（08江苏扬州）在测量“小灯泡的功率”中，所用小灯泡的额定电压是3.8V.
○1图16是小岗同学没有连接完的实物电路，请你用笔画线代替导线帮他将电路连接完整；
○2闭合开关小岗发现灯泡发光很亮，其操作存在的问题是 ；
○3纠正上述操作后，小岗测出三组数据，记录在下表中，第二次功率数据忘记处理了，请你帮他把数值填入表中的空格内；
○4该实验测出三组数据的目的是 ；
○5小岗根据测出的三组数据求出各次电阻，发现灯泡在不同电压下的电阻值不同，这是因为灯泡的电阻值与 的变化有关。
10)（08江苏扬州）在“探究影响电流热效应的因素”活动中,海洋同学为了研究通电导体电阻的大小对产生热量多少的影响,设计的正确方案是:选择两个阻值 (相等/不等)的电阻丝，控制通过两个电阻丝的电流 （相等/不等），通电时间相等，比较产生热量多少。于是他找来两段材料、粗细相同，长短不同的电阻丝分别绕制成两个外形相同，长度不同的电阻圈串联在电路中，同时将火材棒分别插入两个电阻圈中，如图18所示，他想通过火材被点燃的先后来比较产生热量多少。当电路接通后，他发现两根火材几乎同时被点燃，于是得到电阻大小对产生热量多少没有影响的结论。你根据掌握的知识，判断他的结论是 （正确/错误）的，请分析他实验时火材被同时点燃的主要原因是
。
11)（08江苏镇江）小明在测量额定电压为3．8V的小灯泡的额定功率时
(1)他已经连接的实物电路如图甲所示，已知电源电压为6V且保持不变，请你用笔画线代替
导线，将实物电路连接完整．
(2)连好电路后，小明闭合开关，观察到电压表的示数为4V，电流表的示数为0．35A，于是他立 即调节滑动变阻器的滑片P，使电压表的示数为3．8V，电流表的指针位置如图乙所示，此 时电流表的示数为 A，小灯泡的额定功率为 w．(结果保留两位小数)
(3)开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在丰季搴拿犁翠中发生的哪个实验现象来证实这一点
(4)若电压表的大量程已损坏，在不添加任何器材的情况下，请你在
方框内画出能测量小灯泡额定功率的实验电路图．
12)（08北京）小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时，电流表的示数如图所示，此时通过小灯泡的电流为 A，小灯泡的电功率是 W。
13)（08湖北十堰）小明冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热。
（1）请你根据小明发现的现象提出一个需要探究的物理问题：
___________________________________________________
（2）如图13是小明进行实验探究的部分电路，A、B烧瓶中装有质量
相等初温相同的煤油，金属丝电阻分别为RA、RB，RA
在_____________和______________相同时，_____________越大，
电流产生的热量越多。
14)（08年大连市）(5分)在“比较两种液体比热容的大小”实验中，提供的装有液体、发热电阻丝和温度计的烧瓶(各烧瓶完全相同；各烧瓶中的液体种类不同、质量相同；各烧瓶中发热电阻丝完全相同)若干，其他器材任选。
(1)小明选用的两个烧瓶中分别装有A、B两种液体，选用的其他器材及实物连接图如图14所示。给A、B两种液体加热时，小明“先闭合S1和S2，后闭合S3，一段时问后，断开S3。”这样操作可保证加热时间_________，其目的是使两种液体______________。通过观察，发现A液体中温度计示数的变化量大，则_________液体比热容大。
(2)小明将装有A液体的烧瓶换成装有C液体的烧瓶，将装有B液体的烧瓶换成装有D液体的烧瓶。其他器材及实物连接关系不变，又做了一次实验。他“先闭合S1和S2，后闭合S3，发现C液体温度升高得快，一段时间后，断开S1，同时记下C液体中温度计示数的变化量△t。又过了一段时间，当D液体中温度计示数的变化量也等于位时，断开S2。”因为_________液体加热时间短，所以_________液体比热容小。
15)（08辽宁沈阳市）（6分）在‘测量额定电压为3.8V小灯泡的电功率”的实验中，已知灯丝电阻约为10Ω。
⑴请你用笔画线代替导线将如图14（甲）所示的电路连接完整。
⑵若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数。任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：__________________________。
⑶改正电路后，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表的示数如图14（乙）所示，则此时通过小灯泡的电流为_________A，小灯泡的额定功率为___________W。
16)（08湖南衡阳）(6分)在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样。小丽设计了实验电路图，如图甲所示。她还连接了部分实验电路，如图乙 甲
所示。(1)请在图乙上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。 乙
(2)连接电路前，开关应______；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到____端(选填“左”或“右”)。
(3)连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请帮助她分析电路出现故障的可能原因：___________________________。
(4)小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为_____A，则灯泡的额定功率为_________W。 丙
17)(2008·黄冈)小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V ，电阻约为10欧。实验室有如下器材：电源（电压未知）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器R ( 10欧 0.5A ）、开关各一只，导线若干。
（1）如图是小明连接的不完整的实验电路，请你帮他将图中未连接部分接好。要求：电流表、电压表选择合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。
（2）在正确连接电路并调节滑动变阻器使小灯泡正常发光时示数如图所示，则灯泡的额定功率是 W 。
（3）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是
18)（08湖北武汉）（4分）小明看到研究焦耳定律的实验装置后，将它改装成了如图所示的一种测量未知液体比热容的装置。测量时，分别往甲乙两瓶中装入水和待测液体，闭合开关一段时间后，再分别用温度计测出这段时间内水和待测液体升高的温度Δt水和Δt，在不计热损失的情况下，就可以求得待测液体的比热容c=Δt水Ｃ水／Δt。
（1）为了使这一段时间内水和待测液体吸收的热量相等，小明设计的电路中必须满足的条件是________________。
（2）为了得出待测液体的比热容表达式“c=Δt水Ｃ水／Δt。”，小明的测量方案中至少还需要的一种测量仪器是 _________，目的是_________________________________________。（3）闭合开关后，要使水和待测液体的温度升高得更快，滑动变阻器的滑片应向_________滑动。
19)（08湖北武汉）（4分）小明按照如图所示的电路图连接好电路，测量一只额定电压为2.5V的泡的电功率，部分实验数据和现象如下表。
实验次数 电压表示数/v 电流表示数/A 灯泡亮度
1 1 0.2 较暗
2 2.5 正常发光
3 6 0 不发光
（1）分析表中实验数据可知，所用电源电压约为_________V。
（2）若小明手边有“1.5A50Ω”和“2.0A20Ω”两种规格的滑动变阻器，“0~3V”和“0~15V”两个量程的电压表，上面实验中他选用的滑动变阻器规格为_________选用的电压表量程为_________。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R=U1/I1= 1V/0.2A=5Ω，再计算出灯泡两端电压为2.5V时的功率P＝U22/R=（2.5V）2/5Ω=1.25W。则灯泡的额定功率_________（选填“＞”、“＝”、“＜”）1.25W。
20)08湖北孝感）小刚同学用如图甲所示的电路图对额定电压为2.5V的小灯泡L进行了相关实验探究，实验中测得灯泡两端电压、通过的电流、灯丝的电阻、灯泡的功率和观察到的灯泡发光情况等，并记入下表：
（1）你认为小灯泡L的额定功率为 。
（2）小灯泡L在通过电流为0.26A时其电阻值为 (保留一位小数)。
（3）从以上表格中你能得出灯泡功率与亮度的关系是 。
（4）若将该灯泡L接入如图乙所示的电路中，
已知R=10Ω，合上开关后，电流表示数为
0.26A，则电路消耗的总功率为 (保留一位小数)。
21)(08浙江金华)妈妈买了一辆电动车．回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座．爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座．接好后插上电器，却发现电灯亮了，但亮度明星偏暗．
(1)造成这一理袭的壕因是由于连接惜误而导致充电器与电灯 ▲ 联．
(2)正确连接后充电器与电灯都能正常工作了．爸爸发现充电上标有
“输入电压220V，输出功率100W”．电动车一次充电需要6小时．请计算一次充电消耗的电能为多少千瓦时
22)(08浙江金华)某校同学为了探究金属热电阻的阻值与温度的关系，他们选择了蓄电池、两只电流表A1和A2（大量程均为0～0．6A)、滑动变阻器R1、定值电阻R0=30欧、控温装置、开关等器材，设计了图甲所示的电路并进行了有关实验，所得数据见下表：
23)（08福建泉州）在“测小灯泡功率”的实验中，小灯泡额定电压为2.5V。
（1）请你用笔画线代替导线把图18甲所示的电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移至 端（选填“左”或“右”），闭合开关后，发现电流表示数为0，电压表的示数接近3V，而电灯不亮。出现这种故障的原因可能是
。
（3）故障排除后，为了让小灯泡正常发光，调节滑动变阻器，使电压表的示数为 V，此时电流表的示数如图18乙所示，则通过小灯泡的电流是 A，小灯泡的额定电功率是
W，电阻是 Ω。
24)（08福建泉州）有一海尔电热水器铭牌如右表：
（1）防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值。经过防电墙处理后，人体承受的电压不高于12V，如图19所示，这就保证了人体安全。人体的最大电阻约为20MΩ，求防电墙的电阻大约是多少？
（2）如果该电热水器在10min内产生的热量为7.8×105J,求电热水器的实际功率和电路的实际电压？
25)（08甘肃嘉峪关）如图11所示，在“测定小灯泡的功率”的探究实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。图甲是小勇同学连接的实物图。
（1）（3分）请观察实物图中的电流表、电压表的连接和滑动变阻器的滑片位置是否有错误或不恰当之处，如有请在下列横线上具体写出：
a. ;
b. ;
c. 。
(2)(4分)当电压表的示数等于额定电压时，电流表的示数如图乙所示，大小为 A,小灯泡的额定功率是
W。
26)（08广西柳州北海）小明测量额定电压为3．8V小灯泡的额定功率，使用6V的电源。连接电路前，他发现电压表的0～15V档已损坏，O～3V档完好，他马上改接电路，完成实验。
(1)请用笔画线代替导线，将图8甲实物电路连接完整。
(2)连好电路，闭合开关，移动变阻器的滑片到某一点，电压表的示数为3V，要测量小灯泡的额定功率，还应将滑动变阻器滑片向_________移动(选填“左”、“右”)，当电压表示数为________V时，小灯泡正常发光，此时电流表的指针位置如图8乙所示，可得出小灯泡的额定功率为__________w。
(3)小明完成实验后，他改变滑动变阻器的阻值，记录电流表、电压表的几组示数，然后确认小灯泡的电流、电压，算出几组电阻值，求出的平均值就是小灯泡正常发光的电阻。他的方法是_______的(选填“正确”、“不正确”)，原因是____________________________________________________.
27)（08广西柳州北海）请将图11的插座连接在电路中。
28)（08广西南宁）某物理兴趣小组在用电压表和电流表测量电功率的实验中，设计的电路图如图14甲所示：
(1)在某次实验中，电流表和电压表的示数如图14乙所示。那么，电流表的读数为 A，电压表的读数为 V，此时电阻R消耗的电功率为 W。
(2)老师告诉同学们，电压表虽然内电阻较大，但还是有部分电流通过电压表，那么利用如图14甲所示的电路测量R的电功率时(不考虑温度对电阻的影响)，通过R的电流大小跟电流表的示数相比，是 的，则计算出的电功率大小跟真实值相比，是 的(均选填“偏大”、“偏小”或“相等”)。
29)（08年黑龙江鹤岗）小军卧室的墙壁灯是由两盏“220V 60W”的白炽灯并联组成的，如图甲所示，他学习了电学知识后，认为这种只要闭合开关两灯都亮的电路比较费电．于是他运用了所学知识对墙壁灯的电路进行了改造，增加了一只开关，使每盏灯各用一个开关控制，且都能正常发光．
(1)请你在图乙中画出改造后的电路图．
(2)小军家其它用电器都不工作，只有卧室中这两盏灯正常发光，则电路中的总电流为多少
(3)小军卧室平均每天需开灯3h，同时开两盏灯的时间只需1h，其余2h只需开一盏灯，请计算改造后比改造前每月可节约多少度电 (每月按30天计算)
32．（08年黑龙江鹤岗）我们生活的鹤岗市，到了冬季，因日照时间短，太阳能热水器的水达不到所需温度，为此人们研制了太阳能、电能两用热水器．大鹏家最近就安装了一台这样的两用热水器，如图所示，铭牌如下：
××牌热水器
型号V-55 额定容积100L
额定电压200V 额定频率50Hz
额定功率1500W 防方等级
(1)太阳能热水器贮满水，水温从20℃加热到50℃时需要吸收多少热量 (1L=10-3m3)
(2）大鹏将水箱装满水，只使用电加热器将水从20℃加热到50℃时，需加热器正常工作多长时间 (设电能全部转化为热能)
(3)在上述(2)情况下，加热器正常工作实际用了3小时，则此热水器的效率为多少
(4)仅就太阳能热水器与电热水器相比有哪些优点 (写出一条即可)
30)（08湖北荆门）图15是小兰同学在“测量小灯泡的电功率”的实验中所连接的实物图。灯泡的额定电压是2.5V，电阻约9Ω，滑动变阻器阻标有“20Ω 1A”字样：
（1）把电压表正确连入电路
（2）在开关闭合前，应将滑片P放在______端。（选填“A”或“B”）
电流表 电压表 故障原因
示数不为0 示数为0
示数为0 示数不为0
（3）小兰合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。小兰分析产生故障的原因可能是：①小灯泡灯丝断了；②小灯泡短路；③滑动变阻器开路。（电流表、电压表均无故障）
请你依据表一中电流表、电压表示数可能出现的几种情况，帮小兰判断故障原因，并将其序号填写在表一对应的空格里。
U/V I/A R/Ω 灯泡亮度
2 0.25 8 暗
2.5 亮
2.8 0.32 9 很亮
（4）排除故障后，小兰调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中。当小灯泡正常发光时，电流表示数如图16所示，此时小灯泡电阻是________Ω。小灯泡的额定功率是________W。（计算结果保留两位小数）
（5）请你根据实验中小灯泡两端电压分别为2V、2.5V、2.8V时灯泡的发光情况和电阻大小，提出一个合理的猜想：_____________________。
31)（08山东滨州）小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V“字样小灯泡的电功率。
（1）如图所示是小华连接的实物连接图，其中有一根导线忘记了连接，请用笔画线代替导线补画上这根导线，使电路连接完整。
（2）电路连好后，小华闭合开关S，发现无论怎样调节滑动变阻器，灯泡都不亮，且电压表有示数，电流表示数始终为零。造成这种故障的原因是 。
（3）排除故障后，小华通过实验得到的数据如下表，请你帮助小华计算、分析实验数据。
实验序号 1 2 3 4 5 6
小灯泡两端的电压U/V 0.5 1.0 1.5 2.0 2.5 2.8
通过小灯泡的电流I/A 0.08 0.10 0.14 0.18 0.20 0.22
小灯泡的发光亮度 不发光 很暗 较暗 较亮 正常发光 很亮
①小灯泡L的额定功率为 W。
②小灯泡消耗的功率与其发光亮度之间的关系是
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻，发现这几个电阻值相差较大，其主要原因是 。
32)（08山东威海）小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验。
（1）请你在虚线框内设计出该实验的电路图；
（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：
实验次数 1 2 3
电压（V） 2.5 2 3
电流（A） 0.24 0.22 0.26
功率（W） 0.60 0.44 0.78
他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮。根据他观察的现象和实验数据分析，可得出的结论是 ；
（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算。
实验次数 1 2 3
电压（V） 2.5 2 3
电流（A） 0.24 0.22 0.26
灯丝电阻（Ω） 10.42 9.09 11.54
根据小明的计算结果找出电阻随电压变化的规律是 ；
这一规律产生的主要原因是 。
33)（山东淄博）某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图7所示。
（1）请你在实物图中把电压表连入电路。
（2）开关闭合前，滑动变阻器的滑片应移到
端，这样做能对电路起 作用，在实验过程中滑动变阻器的另一个作用是
。 图7
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 。
（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是
或 。
34)（08山西太原）培养菌种需要在相对稳定的温度环境下进行。图12是研究性学习小组的同学设计的恒温箱。他们将一段电热丝R接入电源电压为36V的电路中，测得其实际功率为27W。（电热丝阻值不随温度变化）请你解答下列问题：
（1）（1分）电热丝是利用电流的______效应工作的。
（2）通过电热丝R的电流为多大？
（3）为保证菌种的培养，箱内发热功率应为12W。在
不改变电源电压和原电热丝的情况下，需在箱内串联一
段多大阻值的电热丝？
35)（08四川攀枝花）(6分)小超在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表(0～0.6A、0～3A)、电压表(0～3V、0—15v)、滑动变阻器(50Ω、1.5A)、额定电压为2.5V的小电灯(正常发光时的电阻约为7Ω)、开关各一个，导线若干。
(1)小超在实验中电流表应该选择 的量程，电压表应该选择 的量程。
(2)他连接的实物电路如图所示，闭合开关前应把滑动变阻器滑片的位置调到 (填写“C”或“D”)端。
(3)闭合开关后，小超发现灯泡始终不发光，电流表的示数为零，电压表的指针迅速越过最右侧的刻度线，产生此故障的原因可能是下列情况中的 或 。(填写序号)
实验次数 1 2 3
电压U／V 2.O 2.5 2.8
电流L／A 0.30 0.36 0.38
A．小电灯短路
B．小电灯的灯丝断了
C．小电灯的灯座接触不良
D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
(4)排除故障后，调节滑动变阻器测得如上表所示的三组数据。小超发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等。你认为造成这种结果的原因是 .
36)（08四川自贡）下图甲所示是“测量小灯泡的电功率”实验的电路图，图乙是即将连接完成的实验电路。其中电源为三节新的干电池，灯泡的额定电压为3．8 V，灯丝的电阻约为10 ，滑动变阻器标有“10 ，1 A”的字样。
(1)对照电路图，用笔画线代替导线，将实物图乙中未完成部分连接好.
(2)当闭合开关s时，若出现以下不正常现象(见下表)
顺序 电路中出现的不正常现象 可能的原因(填代号)
电灯的亮度 电流表示数I/A 电压表示数U/V
1 不亮 0.54 0
2 很亮 0.42 4.3
3 不亮 0 4.5
请你从下列选项中选择可能的原因填入下表中（只填选项代号）
A、电路中a、b间断路
B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
(3)在连接电路过程中，开关S应处于________状态。闭合开关s前，滑动变阻器的滑片P应滑到___________端。闭合s后，为了测出小灯泡的额定功率，应调和滑动变阻器．使电压表示数为主__________v，若此时电流表示数如图丙所示，则通过灯泡的电流为______A该灯泡的额定功率是_____________ w；
37)（08福建三明）用测电笔判断火线和零线时，使用方法正确，若氖管发光则表示接触的是__________线.
38)（08湘西）现有一只小灯炮、小灯泡上面标有“2．5V”字样，但额定电功率不知道，小明同学想通过实验测定它的额定屯功率。
(1)跟据电功率公式P=UI，需测出小灯泡的______________和_________________。
(2)图8是该实验所需器材的实物图，部分导线已连接好。请用笔画线代替导线将其他未连接好的部分连接起来(要求导线不变叉)。
(3)闭合开关，移动滑动器的滑片使小灯泡两端的电压刚好为2. 5V．此时电流表的读数如图9所示，则小灯泡的额定电功率为_____________w 。
39)(08长春)（4分）一天，小明发现家里一盏标有“220V 40W”很旧的白炽灯发光较暗。他急忙跑到楼道里观察电能表，并用手表配合测出电功率为1200W。
（1）“这不可能是白炽灯的电功率！”小明检查读数和计算均无误，且电能表
和手表均准确，在爸爸的帮助下测得白炽灯两端的电压为220V。请你分析产生这一错误结果的原因是____________。
（2）小明分析原因并改正错误后，又重新测出这盏灯的电功率是36W。导致白炽灯的实际功率低于额定功率的原因是___________________________。
40)（08广安）在家庭电路中，从安全的角度考虑，控制灯泡的开关应连接在灯泡与 线之间
（选填“火”或“零”）；三孔插座中有两个孔分别与火线、零线相连，另外的一个孔应与
连接。
41)(08河南)如图10所示，在探究电流产生的热量与哪些因素有关的实验中
(1)通过观察 来判断电流产生的热量的多少。
(2)图10中甲、乙两根电阻丝是串联的，这是为了研究电流产生的热量与 的关系。
42)(08河南)在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样。
（1)小红根据电路图连接了如图11所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。
(2）电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是 。
(3）故障排除后，开始进行实验，小刚根据测出的数据，在图12中画出了小灯泡电流电压变化的关系图像。由图可以判断，小灯泡的额定功率为 W。
(4）根据图12还可以判断，小灯泡灯丝的电阻随电压的增大逐渐 ，原因是 。
43)(08河南)．小亮所在班级的饮水机铭牌如下表所示。他们对饮水机的工作情况进行了与研究，发现当加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热；当水温降至60℃时，温控开关又会自动打开重新加热，每次加热的时间为t＝4min。
（1）饮水机加热一次消耗的电能W0为多少？
额定电压 220V
加热功率 550W
制热方式 电加热
(2)饮水机设计热内胆的好处是每次只加热少量的水，既能使人们在较短的时间内喝上热水，又能避免一次加热过多的水而造成浪费。请你根据前面的数据，计算加热内胆的容积。[假设消耗的电能完全转化为水的内能，水的比热容为c水＝4.2×103J/（kg·℃）〕。
(3）某日下午放学时，值日生小刚忘了关掉饮水机，直到第二天进教室后才发现，他为自己不小心浪费了电能而内疚。因为他知道，虽然饮水机是断续工作的，但这一晚上（约12小时）也会浪费不少电能。他经过一定的测量，就估算出了这一个晚上浪费的电能。请你简述测量和估算的方祛，不需具体的数据计算。
44)（08黄石）在测定小灯泡的电阻和额定功率的实验中，有器材：一只额定电压为2.5V、电阻约为5Ω的小灯泡，一个电压为3V的电源，一只量程为3V的电压表，一个开关，一个滑动变阻器，导铁若干。另可供选择的电流表有：
A．量程为300mA的电流表；
B．量程为0.6A的电流表；
C．量程为3A的电流表。
(1)为保证测量比较准确和实验顺利进行，电流表应选 (填¨A”、“B’’、或“C’')。
(2)在右边方框内画出实验的电路图。
(3)实验持续了10 min，实验中每次测得的灯泡两瑞的电压U和通过灯泡的电流I记录在下表里，其中第5次测得的电流I5和第6次测得的电压U6分别如图13中甲和乙所示，请在此表的空格内填人相应的数据。
实验次数 1 2 3 4 5 6
U／V 0.8 1.3 l.6 1.8 2.3
I／A 0.20 0.30 0.36 0.40 0.52
(4)综合上述有关信息，小灯泡的额定功率为 W。
(5)实验小组的同学对表中数据进行了进一步分析，他们发现小灯泡的电阻变化有个特点，这个特点及其原因是 。
45)(08温州)在图甲所示电路中，电源电压3V恒定不变，R1=5Ω，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率如何变化呢 小明为了探究这一问题，找来了图乙所示的各种器材。
(1)根据图甲所示的电路图，在答题纸相应的实物图上将电压表连入电路。
(2)图乙中，要使滑动变阻器R2接入电路的阻值增大，应将滑片向 ▲ (选填“A”或“B”)移动。
实验序号 1 2 3 4 5 6
电流I／A O.6 O.5 O.4 O.3 O.2 0.1
电压U／V O O.5 1.O 1.5 2.O 2.5
(3)通过实验，小明获得数据如右表。分析实验数据，得出结论：若电源电压和定值电阻R，恒定不变，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率 ▲
46)(08北京)小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时，电流表的示数如图所示，此时通过小灯泡的电流为 A，小灯泡的电功率是 W。
47)(08北京)小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时，记录的实验数据如下表所示。请你对表格中的数据进行分析，归纳出电功率电阻阻值之间的关系： 。
48)(08河北)小明为测量小灯泡正常发光时的电阻(阻值约为10Q )，设计了图16所示的电路图。
已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20 lA”字样。
(1)图17是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。
(2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。
(3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为 v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是 。
49)（08宁德）在测量小电泡电功率的实验中,小灯泡的额定电压为2.5V, 电源为两节的干电池,实验电路如图18所示.
⑴据电路图18,用笔画线代替导线,将图19的电路连接完整.
⑵在实验中,开关应处于___________状态.
⑶若在实验中电压表、电流表都正常且有示数,小灯泡能发光,滑动变阻器也能正常工作,但无论怎么调
同课章节目录
