2009年1月理科综合物理实验部分专题（2）

2009年1月理科综合物理实验题（2）

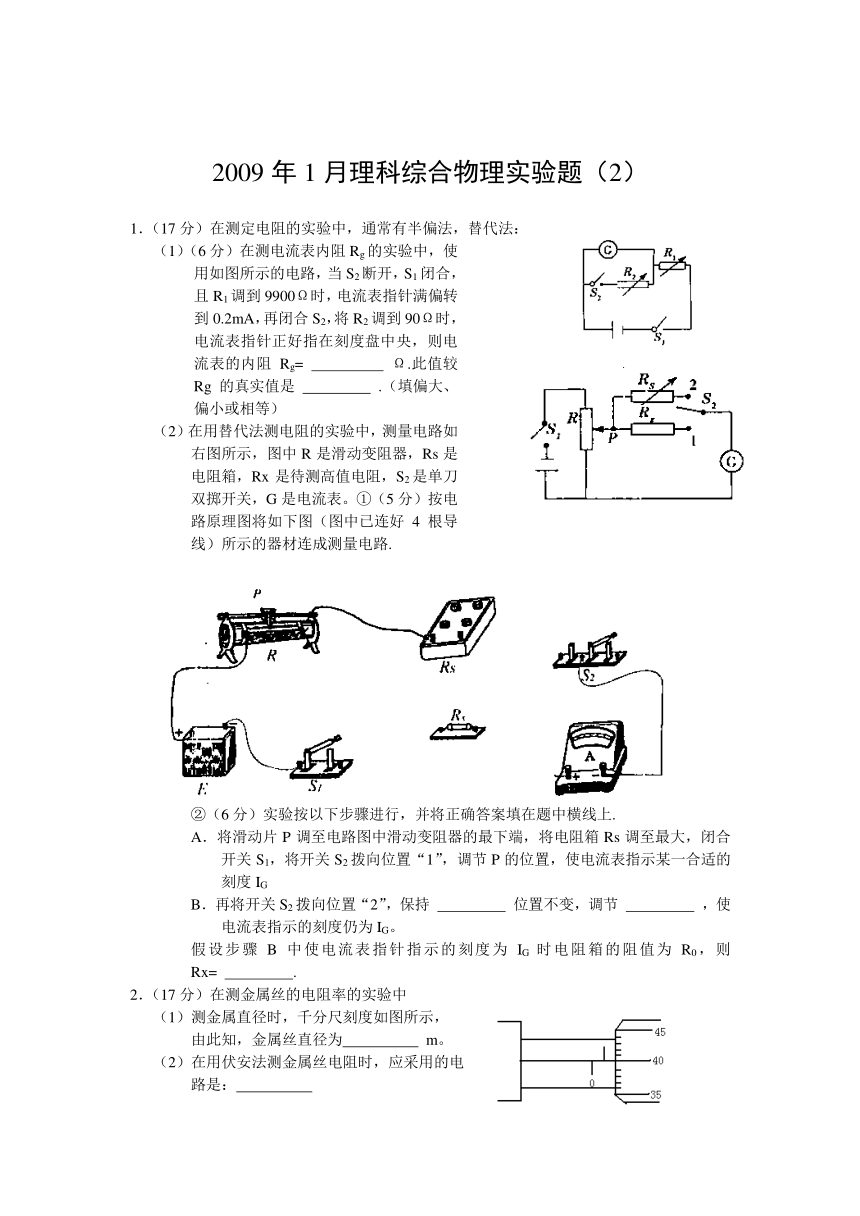

1．（17分）在测定电阻的实验中，通常有半偏法，替代法：
（1）（6分）在测电流表内阻Rg的实验中，使用如图所示的电路，当S2断开，S1闭合，且R1调到9900Ω时，电流表指针满偏转到0.2mA，再闭合S2，将R2调到90Ω时，电流表指针正好指在刻度盘中央，则电流表的内阻Rg= Ω.此值较Rg的真实值是 .（填偏大、偏小或相等）
（2）在用替代法测电阻的实验中，测量电路如右图所示，图中R是滑动变阻器，Rs是电阻箱，Rx是待测高值电阻，S2是单刀双掷开关，G是电流表。①（5分）按电路原理图将如下图（图中已连好4根导线）所示的器材连成测量电路.
②（6分）实验按以下步骤进行，并将正确答案填在题中横线上.
A．将滑动片P调至电路图中滑动变阻器的最下端，将电阻箱Rs调至最大，闭合开关S1，将开关S2拨向位置“1”，调节P的位置，使电流表指示某一合适的刻度IG
B．再将开关S2拨向位置“2”，保持 位置不变，调节 ，使电流表指示的刻度仍为IG。
假设步骤B中使电流表指针指示的刻度为IG时电阻箱的阻值为R0，则Rx= .
2．（17分）在测金属丝的电阻率的实验中
（1）测金属直径时，千分尺刻度如图所示，
由此知，金属丝直径为 m。
（2）在用伏安法测金属丝电阻时，应采用的电
路是：
A．安培表内接 B．安培表外接
（3）若实验中，电压表、电流表的读数是准确的，
那么引起误差的原因是：
A．电压表分压，造成电流表读数偏大
B．电压表分压，造成电流表读数偏小
C．电流表分流，造成电压表读数偏大
D．电流表分流，造成电压表读数偏小
（4）该实验由于上述原因会使得电阻的测量值 （填“大于”，“等于”，“小于”）电阻的真实值。

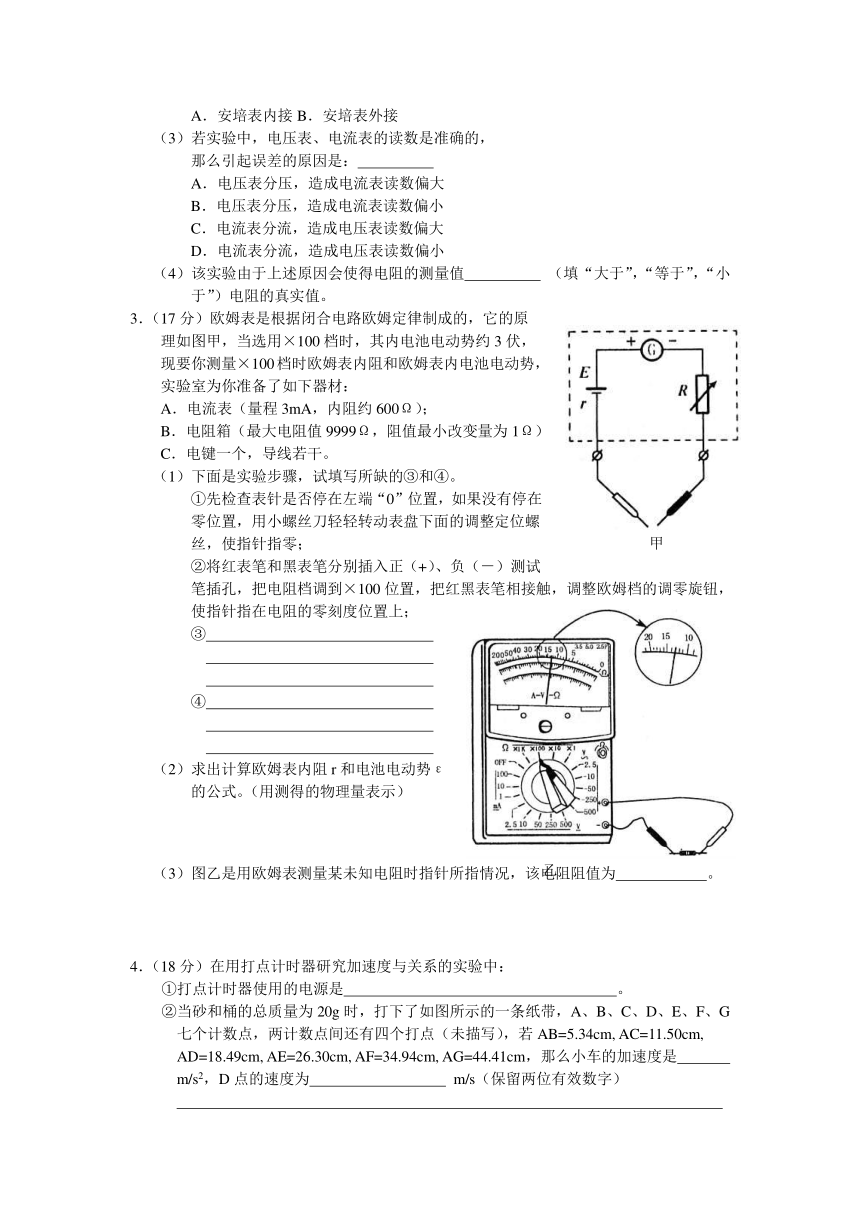

3．（17分）欧姆表是根据闭合电路欧姆定律制成的，它的原
理如图甲，当选用×100档时，其内电池电动势约3伏，
现要你测量×100档时欧姆表内阻和欧姆表内电池电动势，
实验室为你准备了如下器材：
A．电流表（量程3mA，内阻约600Ω）；
B．电阻箱（最大电阻值9999Ω，阻值最小改变量为1Ω）
C．电键一个，导线若干。
（1）下面是实验步骤，试填写所缺的③和④。
①先检查表针是否停在左端“0”位置，如果没有停在
零位置，用小螺丝刀轻轻转动表盘下面的调整定位螺
丝，使指针指零；
②将红表笔和黑表笔分别插入正（+）、负（－）测试
笔插孔，把电阻档调到×100位置，把红黑表笔相接触，调整欧姆档的调零旋钮，
使指针指在电阻的零刻度位置上；
③


④


（2）求出计算欧姆表内阻r和电池电动势ε
的公式。（用测得的物理量表示）
（3）图乙是用欧姆表测量某未知电阻时指针所指情况，该电阻阻值为 。
4．（18分）在用打点计时器研究加速度与关系的实验中：
①打点计时器使用的电源是 。
②当砂和桶的总质量为20g时，打下了如图所示的一条纸带，A、B、C、D、E、F、G
七个计数点，两计数点间还有四个打点（未描写），若AB=5.34cm, AC=11.50cm,
AD=18.49cm, AE=26.30cm, AF=34.94cm, AG=44.41cm，那么小车的加速度是
m/s2，D点的速度为 m/s（保留两位有效数字）

A B C D E F G

③若实验测出来a—F图像如图所示，图像不过原点是由于
实验有失误，失误之处是 ，从B点
开始图像变弯，造成图像变弯的原因是
，从B点开始，以后的曲
线段有一条渐近线，渐近线在a轴的截距是 。
5．实验题：回答“测定金属的电阻率”实验的有关问题：（共17分，1小题4分，2小题填空3分，完成图像各5分。）
（1）读出右图中所示金属丝的直径d= mm.
（2）随着农民自来水平的提高，纯净水已经进入千家万户。
不久前，某城市对小城镇市场上的纯净水质量进行抽测，
其检验方法与实验“测定金属的电阻率”相似。结
果发现有九成纯净水的细菌超标、电导率不合格（
电导率为电阻率的倒数）。
①不合格的纯净水电导率 （填“偏大”或“偏小”）。
②如图所示，为了方便对纯净水电导
率的检测，将采集的水样装入绝缘
性能良好的塑料圆柱形容器内，容
器的两端用金属圆片电极封闭。请
把检测电路连接完成。（要求测量尽
可能准确，已知水的电导率远小于金
属的电导率，滑动变阻器的阻值较小。）
③用电阻符号代替“水样”，根据检测实物电路完成电路图。
参考答案
1．（1）Rg=R2=90Ω，偏小（6分，每空3分）（2）①如图所示（5分）
②P，Rs,R0（6分，每空2分）
2．（1）0.900×10-3（4分） （2）B（4分） （3）A（5分） （4）小于（4分）
3．（17分）（1）（9分）③把红黑表接触电阻箱的接线柱，调整电阻箱的电阻值，使欧姆表指在刻度盘的正中，读出此时电阻箱的电阻值R（4分） ④将电流表和电阻箱串联接在欧姆表红黑两笔之间，调节电阻箱电阻值为R1、R2，读起对应电流值I1、I2。（5分） （2）（4）测量结果为欧姆表内阻Rx=R（1分） 欧姆表内电池电动势（3分） 方法二：（1）③ 同方法一 ④把电流表接在欧姆表红黑两笔之间，读得电流表电流值I0和欧姆表上某一电流量程Im时对应的电流I （2）测量结果 欧姆表内阻Rx=R 欧姆表内电池的电动热 （3）（4分）1.30KΩ（1.3KΩ不扣分）
4．①50Hz的纸压交流4—6V ②0.83m/s2； 0.74m/s ③没有平衡好摩擦力，砂和砂桶的总质量远小于小车质量的条件被破坏
5．（1）0.686（4分）（2）①偏人（4分）②安培表内接、滑动变阴器分压（共5分）
③电路图（5分）
