12.1 探究-电流与电压、电阻的关系(第二课时）

课件16张PPT。 第十二章
第一节 探究电流与电压电阻的关系

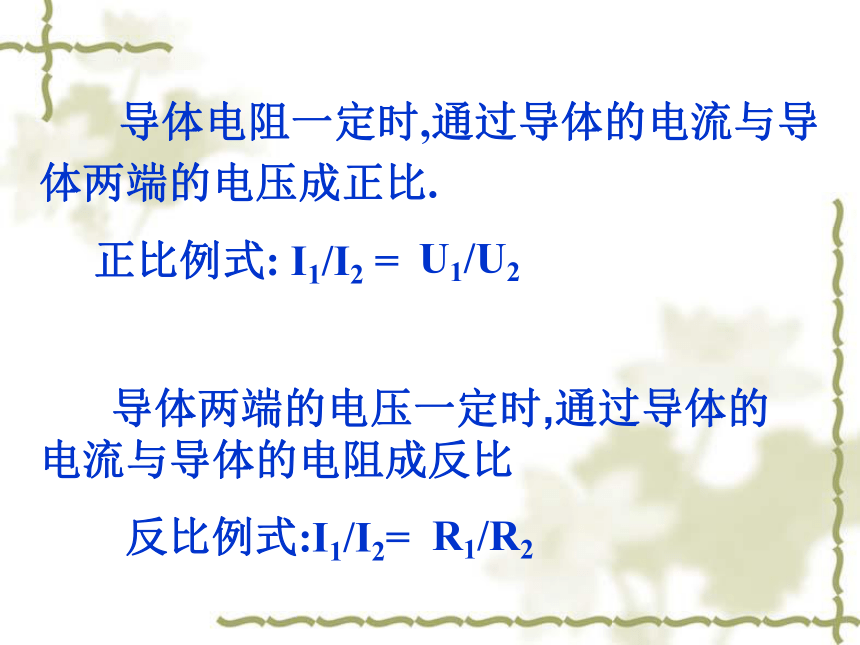

（第二课时）北师大版物理学科九年级上学期多媒体教学课件 导体电阻一定时,通过导体的电流与导体两端的电压成正比.
正比例式: I1/I2 =
导体两端的电压一定时,通过导体的电流与导体的电阻成反比
反比例式:I1/I2=

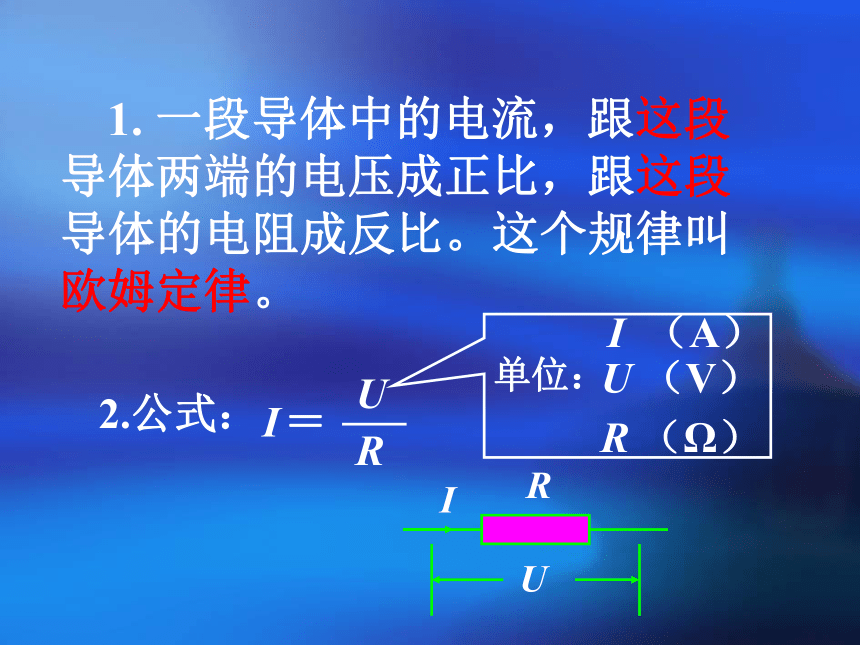

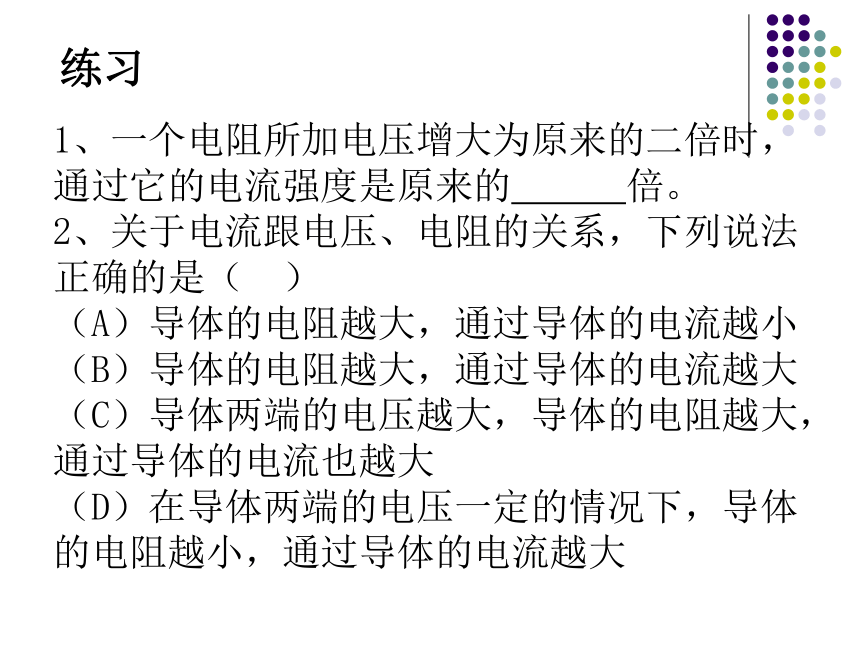

U1/U2R1/R2 1. 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。1、一个电阻所加电压增大为原来的二倍时，通过它的电流强度是原来的 倍。
2、关于电流跟电压、电阻的关系，下列说法正确的是（ ）
（A）导体的电阻越大，通过导体的电流越小
（B）导体的电阻越大，通过导体的电流越大
（C）导体两端的电压越大，导体的电阻越大，通过导体的电流也越大

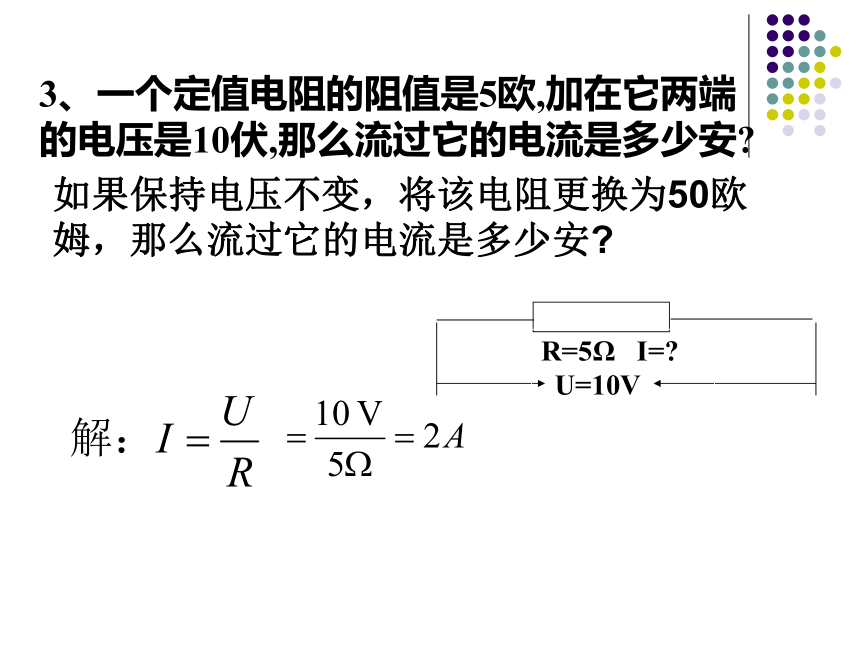

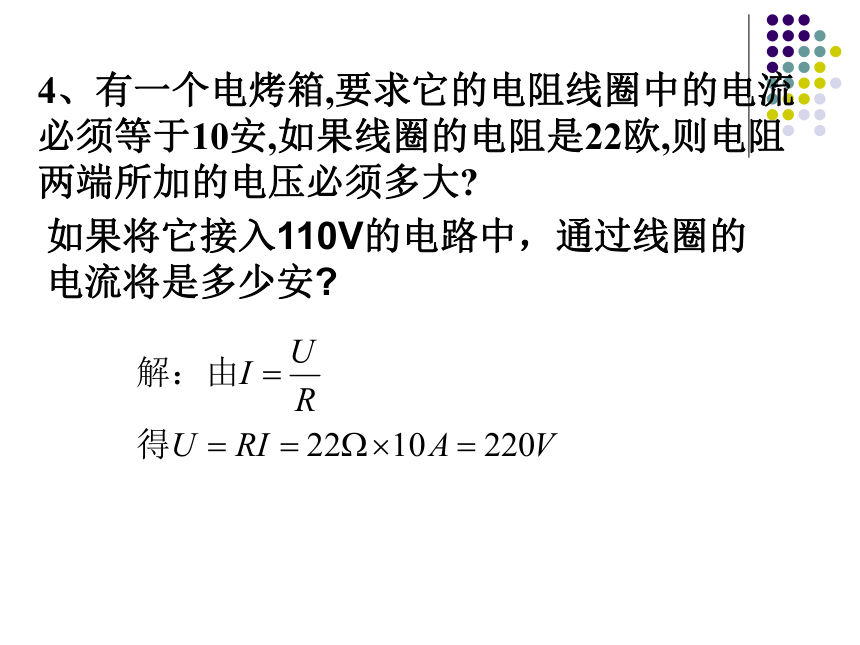

（D）在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大练习3、一个定值电阻的阻值是5欧,加在它两端的电压是10伏,那么流过它的电流是多少安?如果保持电压不变，将该电阻更换为50欧姆，那么流过它的电流是多少安? 4、有一个电烤箱,要求它的电阻线圈中的电流必须等于10安,如果线圈的电阻是22欧,则电阻两端所加的电压必须多大?如果将它接入110V的电路中，通过线圈的电流将是多少安? 5、某手电筒小灯泡两端的电压是2.5V,用电流表测得流过的电流是250mA,这个灯泡的电阻是多少?若将灯泡两端电压增加1.25V,流过灯泡的电流是多少？灯泡的电阻又是多少?
1.欧姆定律：2.变换公式：U=IR6．下列说法中正确的是（ ）
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导 体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比7．由欧姆定律 推得，下列说法中正确的是（ ）
A．导体的电阻与导体两端电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻是导体本身的属性，等于电压与电流的比值
D．以上说法都不对8、加在导体两端的电压是10V时，通过导体的电流是0.2A，那么导体的电阻是（ ），如果加在导体两端的电压为0伏时，导体的电阻是（ ）
(A）0欧 （B）2欧
（C）5欧 （D）50欧
R1R2R'S9、如图所示的电路中，电源电压为6伏，
电阻R1=20欧姆， R2=10欧姆，通过R1的电
流强度为0.2安，那么通过R2的电流为 ，
通过干路中的电流又为 。1、在研究电压、电流、电阻这三个物理量之间的关系时，只能说成：（要注意因果关系）
（1）当电阻一定 时，电流跟电压成正比；
（2）当电压一定 时，电流跟电阻成反比。小结：2、公式R = U/I它表示导体的电阻在数值上等于导体两端的电压跟通过导体的电流的比值。
(导体的电阻是由导体本身决定的，我们不能认为电阻R 跟电压U 成正比，跟电流I成反比。)
3、公式 U = IR，表示导体两端的电压在数值上等于通过导体的电流和该导体电阻的乘积。
(电压是电路中产生电流的原因。导体两端不加电压时，电流为零，但导体电阻依然存在。因此不能认为电压跟电流成正比，跟电阻也成正比。)4、 I、 U 、R必须具有同时性和同一 性，在不同情况下要用角标加以区别。拓展练习：如图所示的电路中， 电源电压是2伏，小灯泡的电 阻R2=10欧。（1）观察这个电路，滑动变阻器的滑片P不能移至______端，否则将会 发生______。（2）当滑片P在中点时，安培表示数为0.4 安，求滑动变阻器的最大阻值R。
