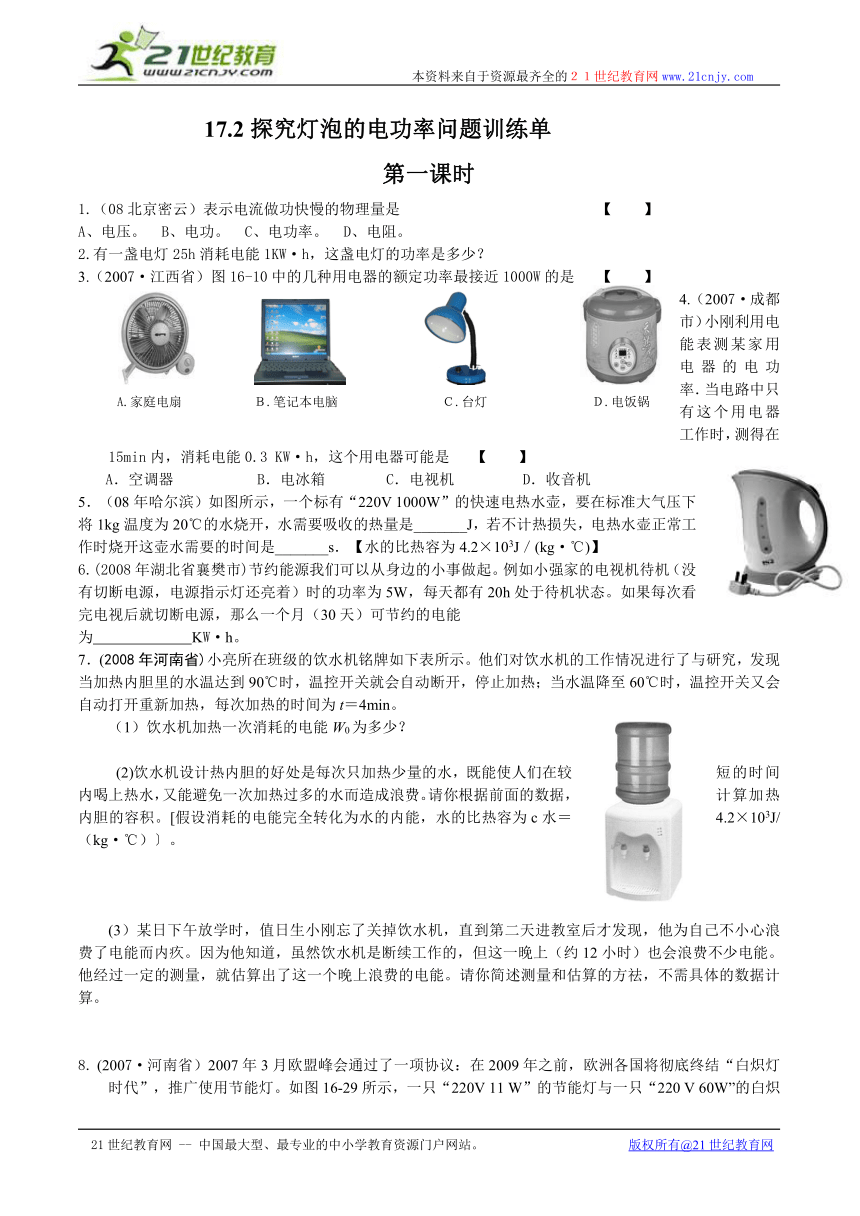

17.2探究灯泡的电功率问题训练单
第一课时
1.(08北京密云)表示电流做功快慢的物理量是 【 】
A、电压。 B、电功。 C、电功率。 D、电阻。
2.有一盏电灯25h消耗电能1KW·h,这盏电灯的功率是多少?
3.(2007·江西省)图16-10中的几种用电器的额定功率最接近1000W的是 【 】
4.(2007·成都市)小刚利用电能表测某家用电器的电功率.当电路中只有这个用电器工作时,测得在15min内,消耗电能0.3 KW·h,这个用电器可能是 【 】
A.空调器 B.电冰箱 C.电视机 D.收音机
5.(08年哈尔滨)如图所示,一个标有“220V 1000W”的快速电热水壶,要在标准大气压下将1kg温度为20℃的水烧开,水需要吸收的热量是_______J,若不计热损失,电热水壶正常工作时烧开这壶水需要的时间是_______s.【水的比热容为4.2×103J/(kg·℃)】
6.(2008年湖北省襄樊市)节约能源我们可以从身边的小事做起。例如小强家的电视机待机(没有切断电源,电源指示灯还亮着)时的功率为5W,每天都有20h处于待机状态。如果每次看完电视后就切断电源,那么一个月(30天)可节约的电能
为 KW·h。
7.(2008年河南省)小亮所在班级的饮水机铭牌如下表所示。他们对饮水机的工作情况进行了与研究,发现当加热内胆里的水温达到90℃时,温控开关就会自动断开,停止加热;当水温降至60℃时,温控开关又会自动打开重新加热,每次加热的时间为t=4min。
(1)饮水机加热一次消耗的电能W0为多少?
(2)饮水机设计热内胆的好处是每次只加热少量的水,既能使人们在较短的时间内喝上热水,又能避免一次加热过多的水而造成浪费。请你根据前面的数据,计算加热内胆的容积。[假设消耗的电能完全转化为水的内能,水的比热容为c水=4.2×103J/(kg·℃)〕。
(3)某日下午放学时,值日生小刚忘了关掉饮水机,直到第二天进教室后才发现,他为自己不小心浪费了电能而内疚。因为他知道,虽然饮水机是断续工作的,但这一晚上(约12小时)也会浪费不少电能。他经过一定的测量,就估算出了这一个晚上浪费的电能。请你简述测量和估算的方祛,不需具体的数据计算。

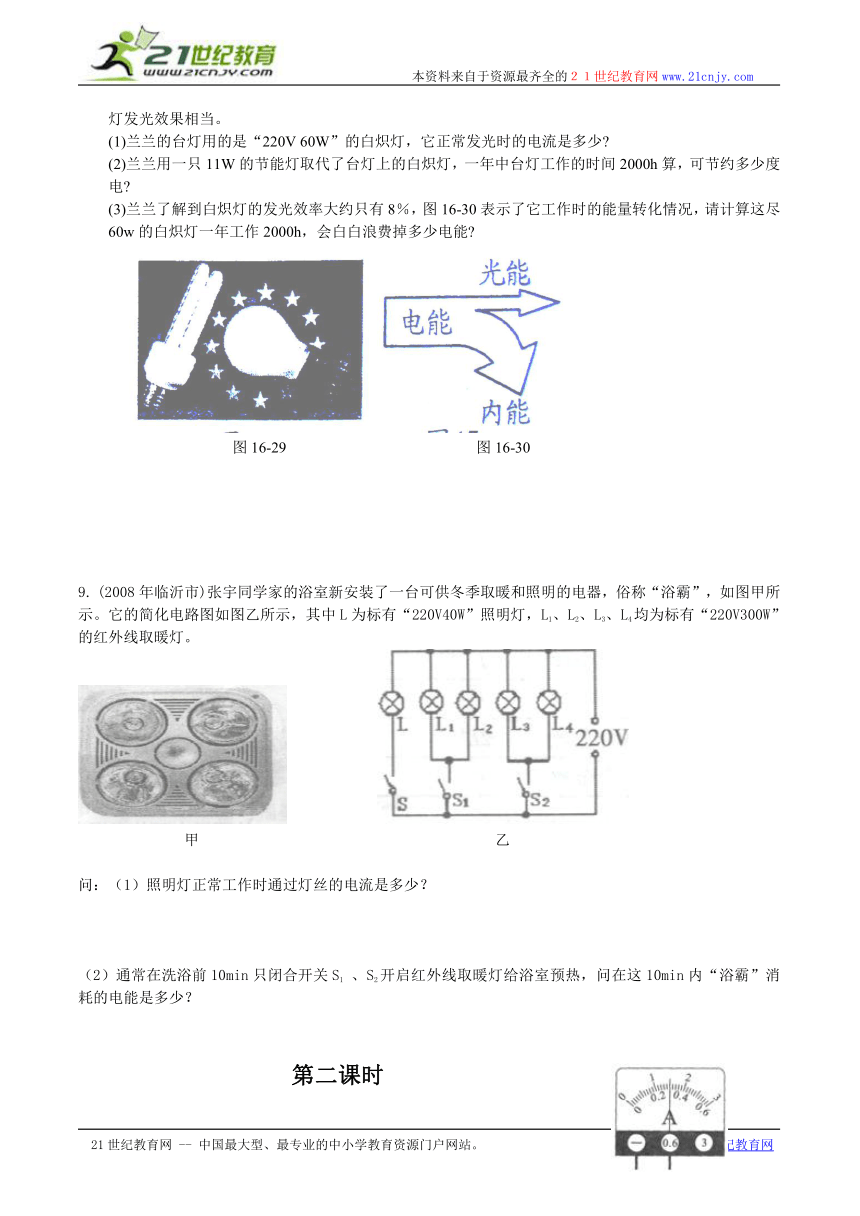

8. (2007·河南省)2007年3月欧盟峰会通过了一项协议:在2009年之前,欧洲各国将彻底终结“白炽灯时代”,推广使用节能灯。如图16-29所示,一只“220V 11 W”的节能灯与一只“220 V 60W”的白炽灯发光效果相当。
(1)兰兰的台灯用的是“220V 60W”的白炽灯,它正常发光时的电流是多少
(2)兰兰用一只11W的节能灯取代了台灯上的白炽灯,一年中台灯工作的时间2000h算,可节约多少度电
(3)兰兰了解到白炽灯的发光效率大约只有8%,图16-30表示了它工作时的能量转化情况,请计算这尽60w的白炽灯一年工作2000h,会白白浪费掉多少电能
9. (2008年临沂市)张宇同学家的浴室新安装了一台可供冬季取暖和照明的电器,俗称“浴霸”,如图甲所示。它的简化电路图如图乙所示,其中L为标有“220V40W”照明灯,L1、L2、L3、L4均为标有“220V300W”的红外线取暖灯。
甲 乙
问:(1)照明灯正常工作时通过灯丝的电流是多少?
(2)通常在洗浴前10min只闭合开关S1 、S2开启红外线取暖灯给浴室预热,问在这10min内“浴霸”消耗的电能是多少?
第二课时
1.(2008年北京市)小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时,电流表的示数如图所示,此时通过小灯泡的电流为 A,小灯泡的电功率是 W。
2.某小组同学探究灯泡发光时的亮度与哪些因素有关。他们将九只不同规格的灯泡分别接入电路,使它们都正常发光,并用电压表和电流表分别测得灯泡正常发光时的电压和电流。该小组的同学仔细观察灯泡的亮暗程度,把九只灯泡分成三组,每组的亮暗程度相同,且第一组最亮,第二组其次,第三组最暗。实验中记录的有关数据分别如表19-3、表19-4、表19-5所示。
⑴分析比较实验序号1与4、2与5、3与6的数据及观察到的现象,可得出的初步结论是:
。
⑵分析比较实验序号 的数据及观察到的现象,可得出的初步的结论是:当通过灯泡的电流相等时,灯泡两端的电压越大,灯泡越亮。
⑶请进一步综合分析比较表19-3、表19-4、表19-5中的数据及观察到的现象,并归纳得出结论。
①分析比较表19-3、表19-4或19-5中的数据及观察到的现象,可初步得出:
。
②分析比较表19-3、表19-4或19-5中的数据及观察到的现象,可初步得出:
3.(08年柳州)如图12甲所示,电源电压U=18V,闭合开关,通过R1的电流为3A.另将R1与R2=12 的电阻串联后接在原来的电源上,如图12乙所示.
求:(1)R1的阻值;
(2)闭合开关后,图12乙中R1消 耗的电功率。
4.(08年哈尔滨)如图所示电路,电阻R1=10Ω,闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.5A.下列说法正确的是( )
A.通过电阻R2的电流为0.5A
B.电阻R2的阻值为15Ω
C.电源电压为4.5V
D.电阻R1消耗的电功率为3W
5.(2008年攀枝花市)两定值电阻甲、乙中的电流与电压关系如图所示。现在将甲和乙并联后接在电压为3V的电源两端,下列分析正确的是( )
A.甲的电阻值大于乙的电阻值
B.甲的电压大于乙的电压
C.甲消耗的电功率大于乙消耗的电功率
D.甲消耗的电能多于乙消耗的电能
6.(2008年北京市)小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时,记录的实验数据如下表所示。请你对表格中的数据进行分析,归纳出电功率电阻阻值之间的关系: 。
R/Ω 10 20 30 50 60 70
I/A 0.3 0.3 0.3 0.3 0.3 0.3
U/V 3 6 9 15 18 21
P/W 0.9 1.8 2.7 4.5 5.4 6.3
7.(2008年南宁市).(5分)某物理兴趣小组在用电压表和电流表测量电功率的实验中,设计的电路图如图14甲所示:
(1)在某次实验中,电流表和电压表的示数如图14乙所示。那么,电流表的读数为 A,电压表的读数为 V,此时电阻R消耗的电功率为 W。
(2)老师告诉同学们,电压表虽然内电阻较大,但还是有部分电流通过电压表,那么利用如图14甲所示的电路测量R的电功率时(不考虑温度对电阻的影响),通过R的电流大小跟电流表的示数相比,是 的,则计算出的电功率大小跟真实值相比,是 的(均选填“偏大”、“偏小”或“相等”)。
A.家庭电扇 B.笔记本电脑 C.台灯 D.电饭锅
图16-29 图16-30
