第十二章问题训练单
1、（2006年北京市）图11所示电流表的示数是 ________A。
2、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是
A．一定是串联 B．电灯与插座应该串联， 彩电与电冰箱应该并联
C．一定是并联　　　　　D．可以串联， 也可以是并联；
3、（2006年大连市）21.如图7所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[ ]
A.灯L1断路 B.灯L2断路 C.灯L2短路 D.开关S断路
4、（2006年福州市）图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是
A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表
C．甲、乙都接电压表 D．甲、乙都接电流表
5、（2006年济宁市）在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则电阻R1和R2两端的电压分别为
A．5.6V 1.4V B．7 V 1.4V
C．1.4V 7V D．1.4V 5.6V
6、（2006年黄冈市）在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为
A、0—0．6A
B、0—1A
C、0—2A
D、0—3A
7、（2006年上海浦东）如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
8、（2006年太原市）9.在图２（甲）所示的电路中，A１的示数为1.2A，A２的示数如图２（乙）所示．下列判断正确的是
A.通过L１的电流为0.7A 　　
B.通过L１的电流为1.2A
C.通过L2的电流为1.2A
D. 通过L2的电流为2.5A
9、（2006年北京市）在图 所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是
A．开关S2断开时，R1两端的电压为3V B．开关S2断开时，R1两端的电压为6V
C．开关S2闭合时，R1两端的电压为3V D．开关S2闭合时，R2两端的电压为6V
10、如图所示电路，开关S始终闭合，要使小灯泡L1、L2串联，必须闭合开关_________，要使L1、L2并联，必须闭合开关__________，若闭合开关__________则将造成电路短路。

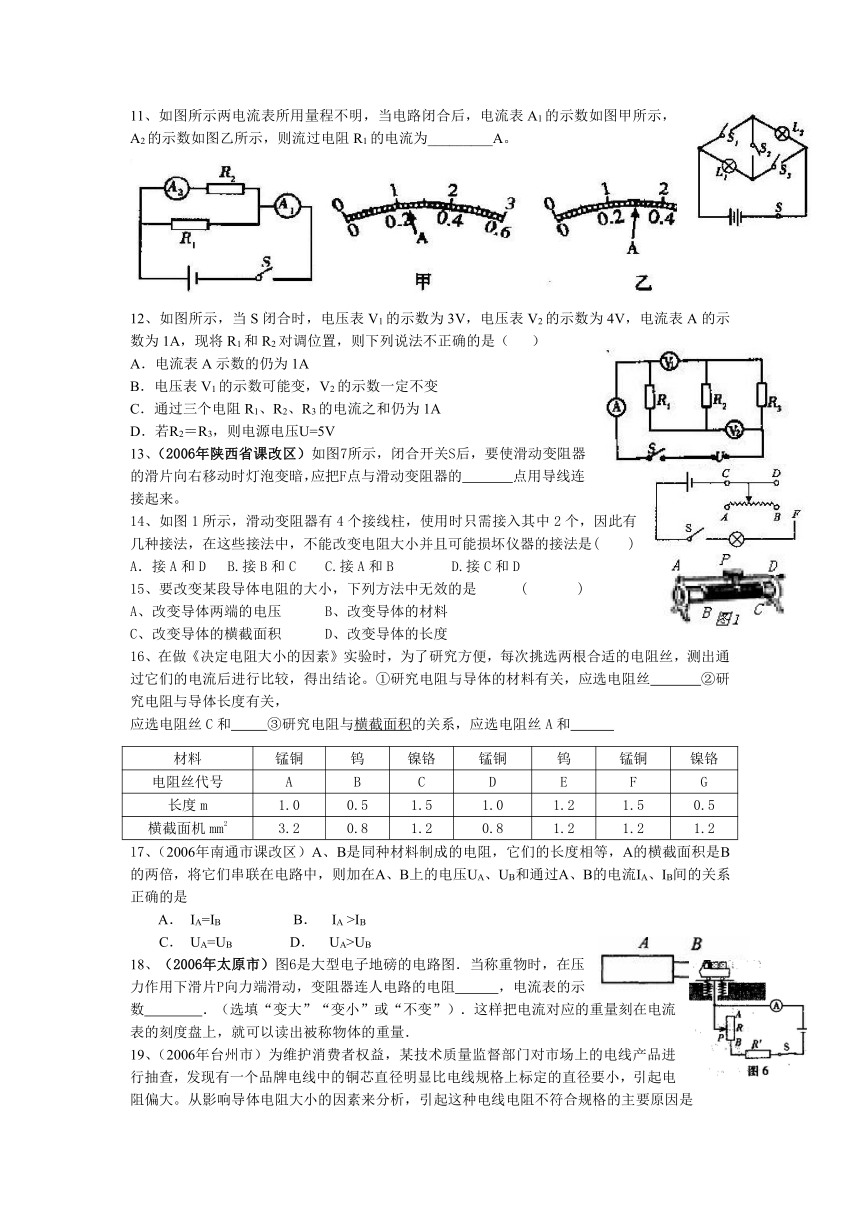

11、如图所示两电流表所用量程不明，当电路闭合后，电流表A1的示数如图甲所示，A2的示数如图乙所示，则流过电阻R1的电流为_________A。
12、如图所示，当S闭合时，电压表V1的示数为3V，电压表V2的示数为4V，电流表A的示数为1A，现将R1和R2对调位置，则下列说法不正确的是（ ）
A．电流表A示数的仍为1A
B．电压表V1的示数可能变，V2的示数一定不变
C．通过三个电阻R1、R2、R3的电流之和仍为1A
D．若R2＝R3，则电源电压U=5V
13、（2006年陕西省课改区）如图7所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的 点用导线连接起来。
14、如图1所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是( )
A．接A和D B.接B和C C.接A和B D.接C和D
15、要改变某段导体电阻的大小，下列方法中无效的是 ( )
A、改变导体两端的电压 B、改变导体的材料
C、改变导体的横截面积 D、改变导体的长度
16、在做《决定电阻大小的因素》实验时，为了研究方便，每次挑选两根合适的电阻丝，测出通过它们的电流后进行比较，得出结论。①研究电阻与导体的材料有关，应选电阻丝 ②研究电阻与导体长度有关，
应选电阻丝C和 ③研究电阻与横截面积的关系，应选电阻丝A和
材料 锰铜 钨 镍铬 锰铜 钨 锰铜 镍铬
电阻丝代号 A B C D E F G
长度m 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面机mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2
17、（2006年南通市课改区）A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是
A． IA=IB B． IA >IB
C． UA=UB D． UA>UB
18、（2006年太原市）图6是大型电子地磅的电路图．当称重物时，在压
力作用下滑片P向力端滑动，变阻器连人电路的电阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．
19、（2006年台州市）为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是
A.电线的长度 B．电线的横截面积 C.电线的材料 D．电线的温度
20：（2006年宁波市）小明测量某电阻R的阻值时，已连接如下电路：
（1）同桌又补了一根导线，使电路完整。请你在图中画出这根导线。
（2）闭合开关前，应将滑动变阻器的滑片滑到 端（请选“A”或“B”）；
（3）小明正确操作测得数据如下，电流表第3次示数如上图，请你帮小明填人下表空格中。
（4）最终测得的电阻阻值为 欧（计算结果保留一位小数）。
　21：（2006年福州市）如图10所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R，的电阻值为 Ω；当S1、S3断开，S2闭合时，电压表示数为4V。则R2的电阻值为 Ω；如果电路中只闭合S3，电压表示数是 V。
　22：（2006年黄冈市）谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为 3v不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗 理由是__________________。
23、如图23-甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，
求：(1)电源的电压； (2)R2的电阻；(3)灯L的电阻。
24、用如图19所示的电路研究导体中的电流跟导体电阻的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A、B两点间，闭合开关S，读出电流表示数（如下表）。由实验数据可以看出电流I与电阻R并不成反比。
（1）该实验中选错了什么器材？请你说出应换用的器材：
（2）为保证实验正确进行，还需要什么仪器？
25.（2004江西）如图12所示，R1为12的定值电阻，电源电压为9V，开关闭合后电流表示数为0.5A，通电5min.请你根据这些条件,求出与电阻R2有关的四个电学物理量
26、（2006年泰州市）为了探究电流与电压的关系，小华设计了图13所示的实验电路图．
（1）实验选用的器材如图14所示，其中电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω 2A”字样，则实验时电压表应选用的量程为 V，电流表应选用的量程为 A．
（2）请根据电路图用笔画线代替导线，将图14中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．
（3）右表是小华探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：
．
实验次数 1 2 3 4 5
电压/V 1.0 1.5 2.0 2.5 2.8
电流/A 0.10 0.15 0.20 0.25 0.28
27、在如图1所示的电路中R的阻值为2欧姆，灯泡两端的电压是3伏特，电源电压是4伏特，则R的两端的电压是______伏特，灯泡的电阻是______欧姆。
28、如图2中电源电压保持不变，R1为定值电阻。开关S闭合后，以下说法正确的是：
A. 滑片P向右移动，表A示数变小，表V示数变小；
B. 滑片P向右移动，表A示数变大，表V示数变大；
C. 滑片P向左移动，表A示数变小，表V示数变大；
D. 滑片P向左移动，表A示数变大，表V示数变小。
29、计算题：
1.电源电压不变，某电阻的阻值增加3欧姆时，电流强度变为原来的五分之四，求：原来的电阻是多少？
2.某导体两端电压是12伏特，通过它的电流强度是0.9安培，欲使通过它的电流强度为0.6安培，加在它两端的电压应是多大？（用比例法）
