第十五、十六章问题训练单(无答案)

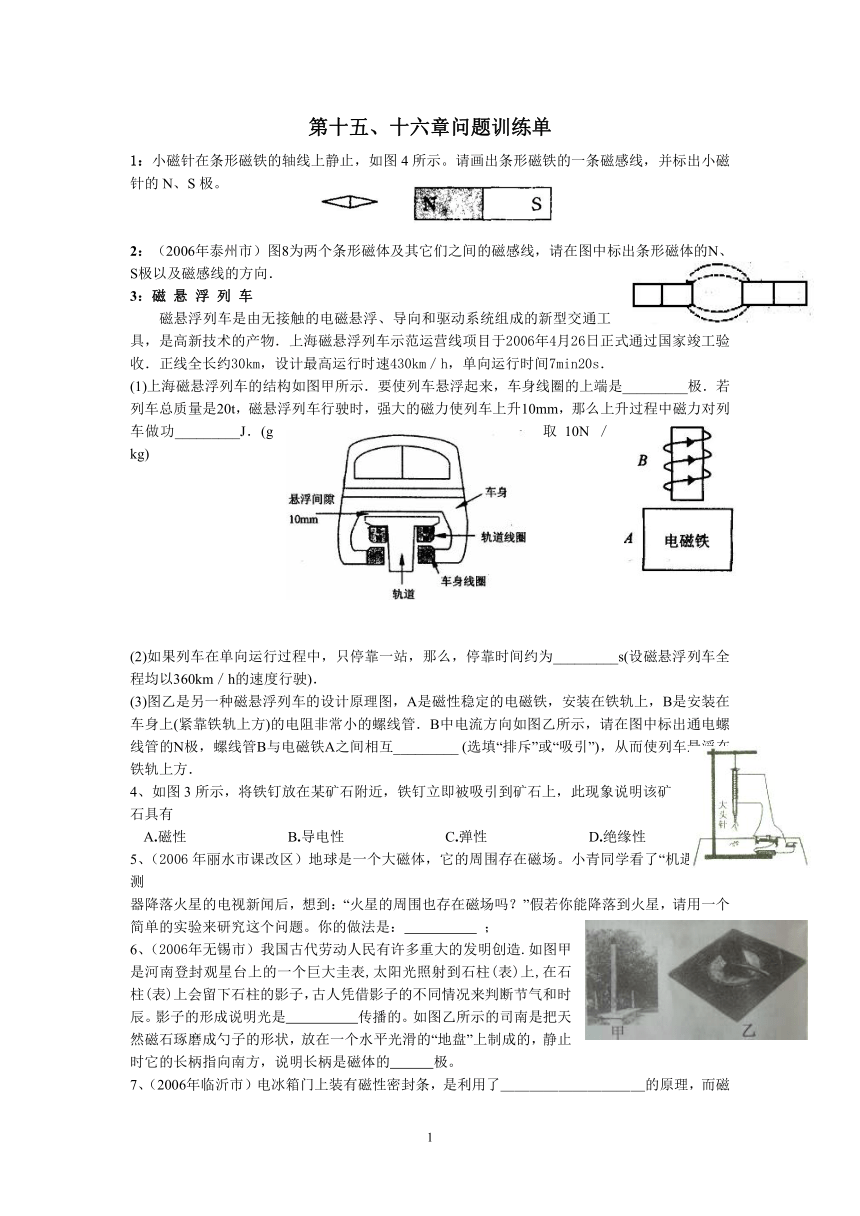

第十五、十六章问题训练单
1：小磁针在条形磁铁的轴线上静止，如图4所示。请画出条形磁铁的一条磁感线，并标出小磁针的N、S极。
2：（2006年泰州市）图8为两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的N、S极以及磁感线的方向．
3：磁 悬 浮 列 车
磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具，是高新技术的产物．上海磁悬浮列车示范运营线项目于2006年4月26日正式通过国家竣工验收．正线全长约30km，设计最高运行时速430km／h，单向运行时间7min20s．
(1)上海磁悬浮列车的结构如图甲所示．要使列车悬浮起来，车身线圈的上端是_________极．若列车总质量是20t，磁悬浮列车行驶时，强大的磁力使列车上升10mm，那么上升过程中磁力对列车做功_________J．(g取10N／kg)
(2)如果列车在单向运行过程中，只停靠一站，那么，停靠时间约为_________s(设磁悬浮列车全程均以360km／h的速度行驶)．
(3)图乙是另一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管．B中电流方向如图乙所示，请在图中标出通电螺线管的N极，螺线管B与电磁铁A之间相互_________ (选填“排斥”或“吸引”)，从而使列车悬浮在铁轨上方．
4、如图3所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿
石具有
A.磁性 B.导电性 C.弹性 D.绝缘性
5、（2006年丽水市课改区）地球是一个大磁体，它的周围存在磁场。小青同学看了“机遇号”探测
器降落火星的电视新闻后，想到：“火星的周围也存在磁场吗？”假若你能降落到火星，请用一个简单的实验来研究这个问题。你的做法是： ；
6、（2006年无锡市）我国古代劳动人民有许多重大的发明创造.如图甲是河南登封观星台上的一个巨大圭表,太阳光照射到石柱(表)上,在石柱(表)上会留下石柱的影子，古人凭借影子的不同情况来判断节气和时辰。影子的形成说明光是 传播的。如图乙所示的司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方，说明长柄是磁体的 极。

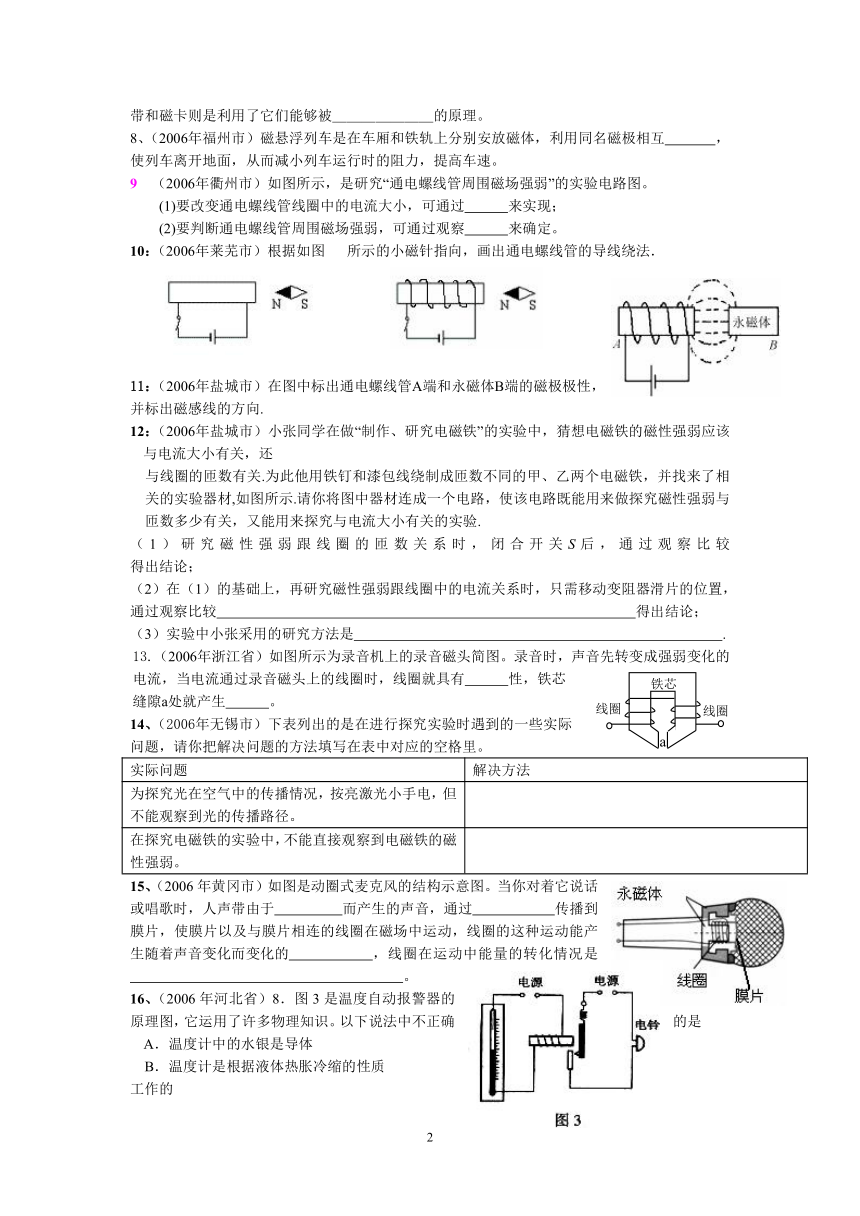

7、（2006年临沂市）电冰箱门上装有磁性密封条，是利用了＿＿＿＿＿＿＿＿＿＿的原理，而磁带和磁卡则是利用了它们能够被＿＿＿＿＿＿＿的原理。
8、（2006年福州市）磁悬浮列车是在车厢和铁轨上分别安放磁体，利用同名磁极相互 ，使列车离开地面，从而减小列车运行时的阻力，提高车速。
9 （2006年衢州市）如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图。
(1)要改变通电螺线管线圈中的电流大小，可通过 来实现；
(2)要判断通电螺线管周围磁场强弱，可通过观察 来确定。
10：（2006年莱芜市）根据如图 所示的小磁针指向，画出通电螺线管的导线绕法．
11：（2006年盐城市）在图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向.
12：（2006年盐城市）小张同学在做“制作、研究电磁铁”的实验中，猜想电磁铁的磁性强弱应该与电流大小有关，还
与线圈的匝数有关.为此他用铁钉和漆包线绕制成匝数不同的甲、乙两个电磁铁，并找来了相关的实验器材,如图所示.请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验.
（1）研究磁性强弱跟线圈的匝数关系时，闭合开关S后，通过观察比较 得出结论；
（2）在（1）的基础上，再研究磁性强弱跟线圈中的电流关系时，只需移动变阻器滑片的位置，通过观察比较 得出结论；
（3）实验中小张采用的研究方法是 .
13.（2006年浙江省）如图所示为录音机上的录音磁头简图。录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就具有　 　性，铁芯缝隙a处就产生　 　。
14、（2006年无锡市）下表列出的是在进行探究实验时遇到的一些实际问题，请你把解决问题的方法填写在表中对应的空格里。
实际问题 解决方法
为探究光在空气中的传播情况，按亮激光小手电，但不能观察到光的传播路径。
在探究电磁铁的实验中，不能直接观察到电磁铁的磁性强弱。
15、（2006年黄冈市）如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时，人声带由于 而产生的声音，通过 传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的 ，线圈在运动中能量的转化情况是 。
16、（2006年河北省）8．图3是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质
工作的
C．报警器中的电磁铁运用了电流的热效应
D．电磁继电器是一种电路开关
17、（2006年无锡市）请根据图中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极。
18、（2006年福州市）标出图15中通电螺线管的N、S极。
19、（2006年上海浦东）在图9中，根据通电螺线管的N、S极，在图中分别标出电源的正负极和两小磁针静止时的N、S极。
20、（2006年镇江市）小磁针静止时的指向如图所示，请画出通电螺线管的绕线情况．
21、（2006年乐山市）螺线管通电后，小磁针静止时指向如图3所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极．
22、（2006年石家庄市）根据小磁针的指向标出图15中通电螺线管的电流方向。
23、（2006年太原市）在图7中根据电流方向标出通电螺线管的N，S极．（如图所示）
24、（2006年山东省）请在图9中标出螺线管N、S极。
25：（2006年泰州市）小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图15所示的结构示意图，图中E为电流大小和方向都不断变化的交流电．
（1）你认为小文的设想运用了哪些物理知识？（至少写出3个）
① ；
② ；
③ ．
（2）若电流从电源的a端流入时，小磁铁向下运动，则此时电磁铁的上端为 极，小磁铁的下端为 极．
26 2006广州市 小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运
动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关。
她设计了如下实验，装置如图22．
①使金属棒向石运动，看到电流表指针向左偏．
②把磁铁南、北极上下对调，金属棒变为向左运动，
看到电流表指针仍向左偏．根据以上现象，小芳得出感应
电流的方向与磁场的方向、棒的运动方向无关的结论．
你认为小芳的结论正确吗？若认为正确请说明现由．
若有错，分析小芳得出错误结论的原因．
27、（2006年南京市）图示四个演示实验中，能够说明电磁感应现象的是
.
28、(2006泰州市)下列四幅图中能说明发电机的工作原理的是（ ）
29、（2006年镇江市）在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（ ）
A．减少一节电池 B．调换磁性更强的磁铁
C．把电源正、负极和磁铁南、北极同时对调 D．把电源正、负极对调或磁铁南、北极对调
30、（2006年乐山市）下列将电能转化为机械能的是 D
A．发电机 B．电视 C．日光灯 D．电动机
31、（2006年山东省）图4是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
铁芯
线圈
a
线圈
图15
图9
