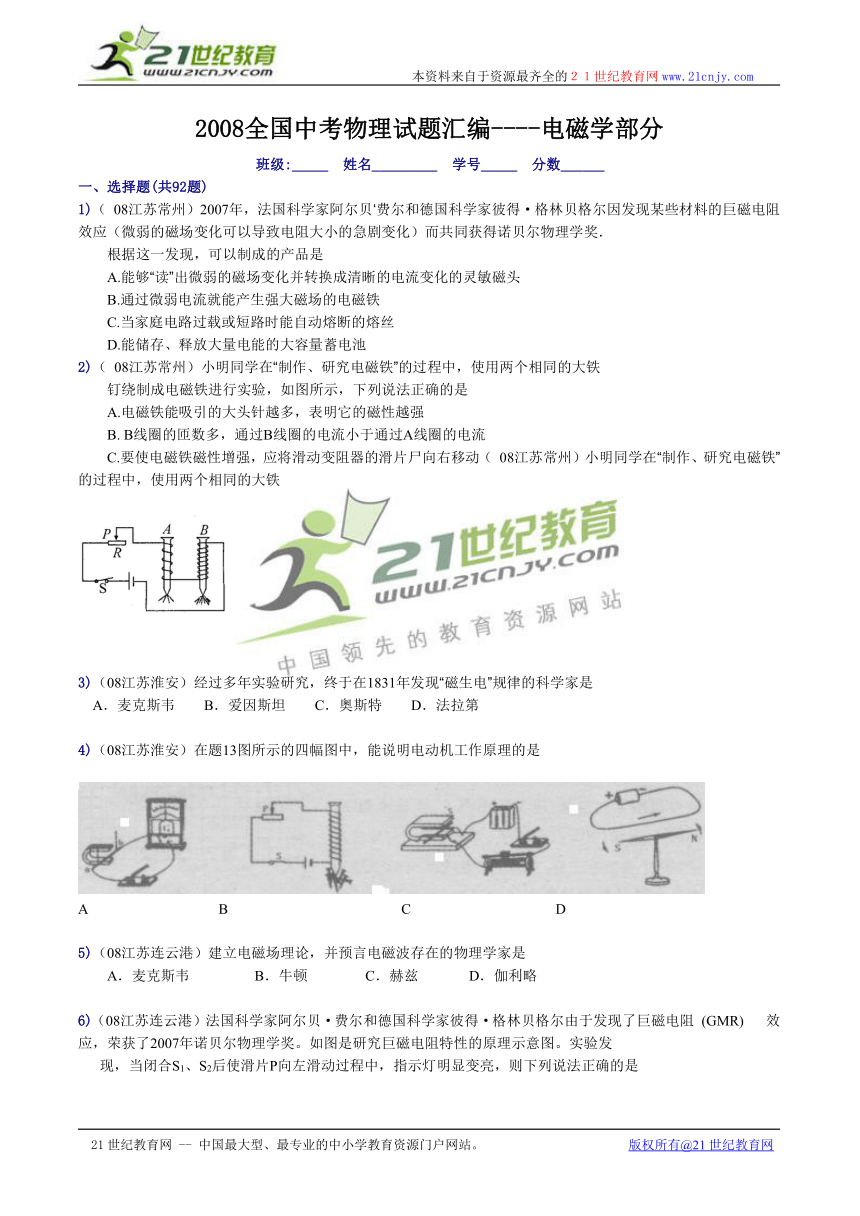

2008全国中考物理试题汇编----电磁学部分
班级:_____ 姓名_________ 学号_____ 分数______
一、选择题(共92题)
1)（ 08江苏常州）2007年，法国科学家阿尔贝‘费尔和德国科学家彼得·格林贝格尔因发现某些材料的巨磁电阻效应（微弱的磁场变化可以导致电阻大小的急剧变化）而共同获得诺贝尔物理学奖．
根据这一发现，可以制成的产品是
A.能够“读”出微弱的磁场变化并转换成清晰的电流变化的灵敏磁头
B.通过微弱电流就能产生强大磁场的电磁铁
C.当家庭电路过载或短路时能自动熔断的熔丝
D.能储存、释放大量电能的大容量蓄电池
2)（ 08江苏常州）小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁
钉绕制成电磁铁进行实验，如图所示，下列说法正确的是
A.电磁铁能吸引的大头针越多，表明它的磁性越强
B. B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
C.要使电磁铁磁性增强，应将滑动变阻器的滑片尸向右移动（ 08江苏常州）小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁
3)（08江苏淮安）经过多年实验研究，终于在1831年发现“磁生电”规律的科学家是
A．麦克斯韦 B．爱因斯坦 C．奥斯特 D．法拉第
4)（08江苏淮安）在题13图所示的四幅图中，能说明电动机工作原理的是
A B C D
5)（08江苏连云港）建立电磁场理论，并预言电磁波存在的物理学家是
A．麦克斯韦 B．牛顿 C．赫兹 D．伽利略
6)（08江苏连云港）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻 (GMR) 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发

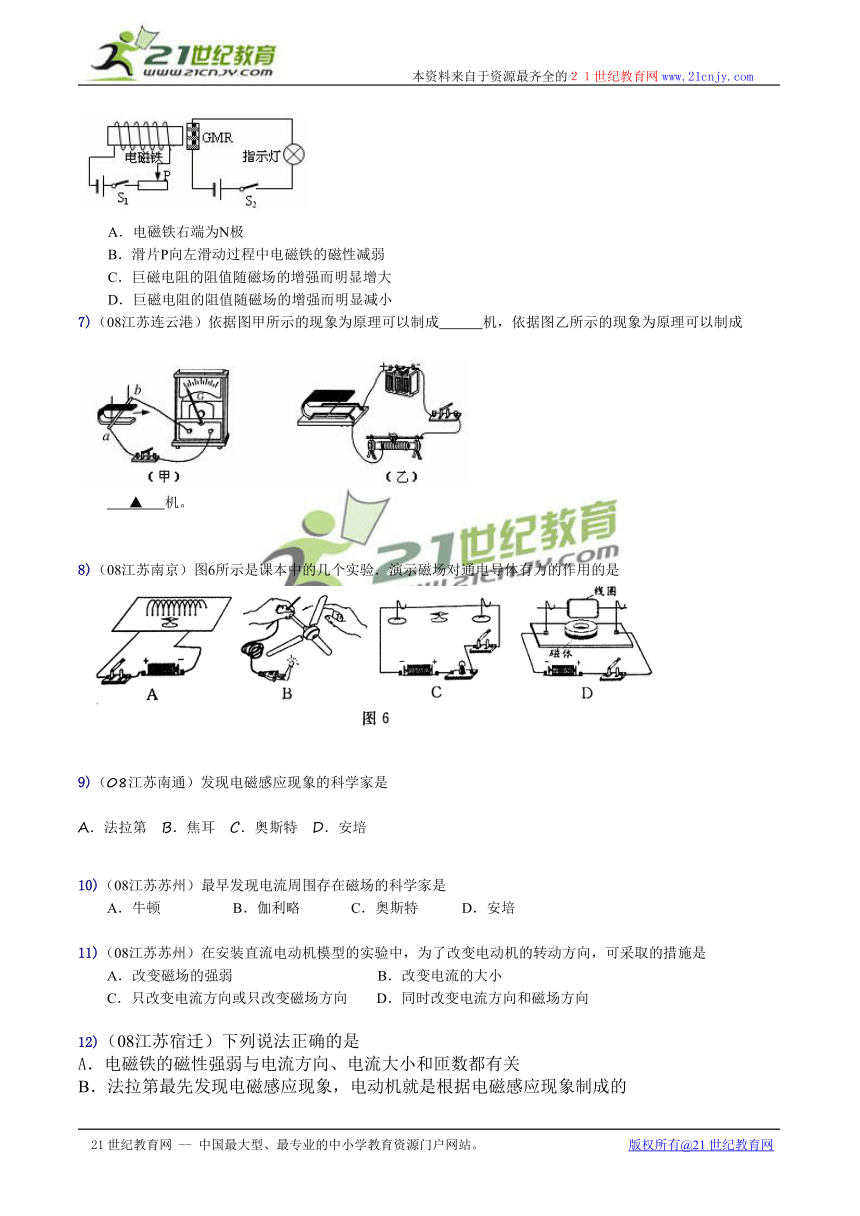

现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是
A．电磁铁右端为N极
B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大
D．巨磁电阻的阻值随磁场的增强而明显减小
7)（08江苏连云港）依据图甲所示的现象为原理可以制成 机，依据图乙所示的现象为原理可以制成
▲ 机。
8)（08江苏南京）图6所示是课本中的几个实验．演示磁场对通电导体有力的作用的是
9)（08江苏南通）发现电磁感应现象的科学家是
A．法拉第 B．焦耳 C．奥斯特 D．安培
10)（08江苏苏州）最早发现电流周围存在磁场的科学家是
A．牛顿 B．伽利略 C．奥斯特 D．安培
11)（08江苏苏州）在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是
A．改变磁场的强弱 B．改变电流的大小
C．只改变电流方向或只改变磁场方向 D．同时改变电流方向和磁场方向
12)（08江苏宿迁）下列说法正确的是
A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关
B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的
C．通电导体在磁场中的受力方向与导体中的电流方向和磁场方向有关
D．在电磁感应现象中，电能转化为机械能

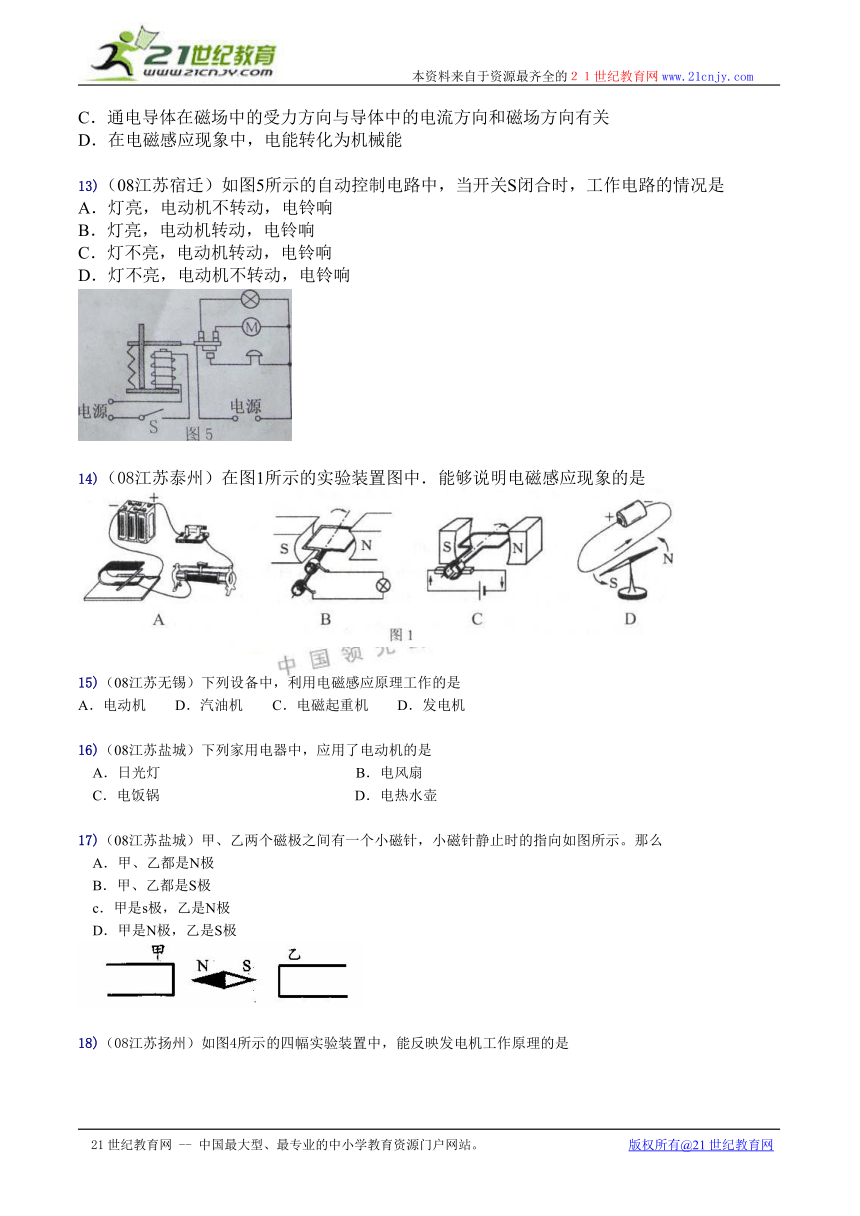

13)（08江苏宿迁）如图5所示的自动控制电路中，当开关S闭合时，工作电路的情况是
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响
14)（08江苏泰州）在图1所示的实验装置图中．能够说明电磁感应现象的是
15)（08江苏无锡）下列设备中，利用电磁感应原理工作的是
A．电动机 D．汽油机 C．电磁起重机 D．发电机
16)（08江苏盐城）下列家用电器中，应用了电动机的是
A．日光灯 B．电风扇
C．电饭锅 D．电热水壶
17)（08江苏盐城）甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示。那么
A．甲、乙都是N极
B．甲、乙都是S极
c．甲是s极，乙是N极
D．甲是N极，乙是S极
18)（08江苏扬州）如图4所示的四幅实验装置中，能反映发电机工作原理的是
19)（08江苏镇江）下列关于电磁现象的说法中，正确的是 ( )
A．通电导体在磁场中受力的方向只与电流方向有关
B．光纤不导电，不会产生电磁感应现象，所以光纤通信不会受外界电磁场的干扰
C．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流
D．电磁铁的磁性强弱只与线圈中的电流大小有关
20)（08北京）多选,关于电磁感应列，下列说法正确的是：A、用磁感线可以形象地描述磁场。 B、发电机是利用电磁感应现象制成的。 C、奥斯特实验说明了电流周围存在磁场。 D、放在磁场中的导体一定受到磁场力的作用。
21)（08湖北十堰）课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：
A.甲、乙两次实验表明通电导线周围存在磁场
B.甲、丙两次实验表明磁场对电流有力的作用
C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关
D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关
22)（08年大连市）如图5所示，蹄形磁铁位于水平木板上。当导体棒向右运动时，电流表的指针向左偏转。则能使电流表的指针向右偏转的是 ( )
A．导体棒竖直向上运动
B．磁铁和导体棒以相同的速度同时向右运动
C．导体棒不动，使磁铁向左运动
D．对调磁铁的磁极，并使导体棒向右运动

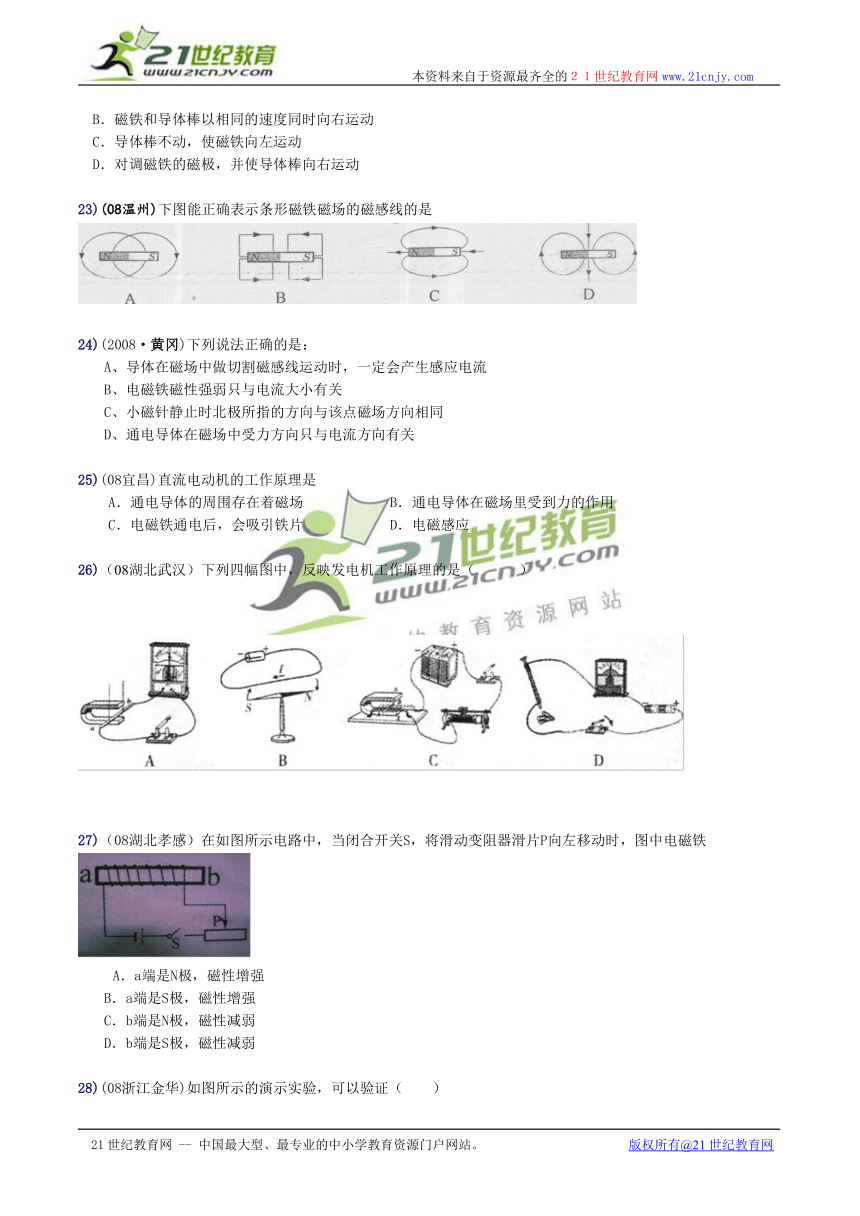

23)(08温州)下图能正确表示条形磁铁磁场的磁感线的是
24)(2008·黄冈)下列说法正确的是：
A、导体在磁场中做切割磁感线运动时，一定会产生感应电流
B、电磁铁磁性强弱只与电流大小有关
C、小磁针静止时北极所指的方向与该点磁场方向相同
D、通电导体在磁场中受力方向只与电流方向有关
25)(08宜昌)直流电动机的工作原理是
A．通电导体的周围存在着磁场 B．通电导体在磁场里受到力的作用
C．电磁铁通电后，会吸引铁片 D．电磁感应
26)（08湖北武汉）下列四幅图中，反映发电机工作原理的是（ ）
27)（08湖北孝感）在如图所示电路中，当闭合开关S，将滑动变阻器滑片P向左移动时，图中电磁铁
A．a端是N极，磁性增强
B．a端是S极，磁性增强
C．b端是N极，磁性减弱
D．b端是S极，磁性减弱
28)(08浙江金华)如图所示的演示实验，可以验证（ ）
A．电磁铁磁强弱与电流大小的关系
B．产生感应电流的条件
C．通电导体在磁场中会受到力的作用
D．磁极间相互作用的规律
29)在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的是
A欧姆 B法拉第 C奥斯特 D爱因斯坦
30)（08安徽）物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是 【 】
A．光线是真实存在的 B．磁感线是真实存在的
C．光作为一种电磁波是真实存在的 D．磁感线描述的磁场不是真实存在的
31)（08福建泉州）某矿石能吸引铁钉，说明该矿石具有
A．弹性 B．导电性 C．磁性 D．绝缘性
32)（08甘肃嘉峪关）下列科学家中首先发现电流周围存在磁场的是（ ）
A.库仑 B.法拉第
C.奥斯特 D.安培
33)（08甘肃天水）下列说法正确的是 （ ）
（A）换气扇和洗衣机的主要部件都是电动机
（B）电热水器和电铃的主要部件都是电磁铁
（C）磁卡和VCD播放用的光碟都是应用了磁性材料
（D）地磁的南极在地理的南极附近
34)（08甘肃天水）如图2所示，对甲、乙、丙、丁四幅实验装置图解释正确的是 （ ）
（A）甲是磁场能产生电流
（B）乙是电磁继电器，它是利用电磁铁来控制工作电路的一种开关
（C）丙是通电导体在磁场中受到力的作用
（D）丁是闭合电路的一部分导体放入磁场中，导体中就产生电流
35)（08广西柳州北海）关于电磁感应现象的讨论，下列说法正确的是
A．电能生磁，磁不能生电
B．发电机发电的过程能量不会转化
C．在电磁感应现象中产生的电流叫感应电流
D．导体在磁场中往复运动产生的电流方向不变
36)（08广西柳州北海）关于磁场的知识，以下说法正确的是
A．任何物体在磁体或电流的作用下都会获得磁性
B．磁感线是磁体发出的实际曲线
c．奥斯特实验说明通电导线周围存在磁场
D．地球的南北极与地磁场的南北极是重合的
37)（08广西钦州）在图2所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置
是（ ）
38)（08广西南宁）如图3所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是
A．a B．b C．c D．d
39)（08海南）l.7万吨海南沙子用于北京奥运会沙滩排球场地。 “磁选”是对沙子进行处理的工序之一，“磁选”是选走沙子中的：
A．粗的沙子和小石块 B．铁钉、铁片
C．玻璃和塑料碎片 D．铜、铝碎片
40)（08年黑龙江鹤岗）下图各实验现象揭示发电机原理的是 ( )
41)（08内蒙古包头）图4为条形磁铁和电磁铁，虚线表示磁感线，磁极甲乙丙丁的极性依次是 ( )
A．N．N、S、N
B N、S、N、N
C．S、S、N、N
D．S、N、S、S
42)（08内蒙古通辽）下列说法中正确的是
A．只要导体运动，就会产生感应电流
B．电动机是利用电磁感应现象制成的
C．地理的两极和地磁的两极是重合的
D．通电螺线管周围存在磁场
43)（08青海）图6中能说明发电机工作原理的是：
44)（08山东滨州）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是通电螺线管
Ａ．仍保持在原来位置上
Ｂ．转动后停在南北方向上
Ｃ．转动后停在任意位置
Ｄ．不停地转动下去
45)（08山东泰安）如右图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是
A.方向向左，逐渐增大
B：方向向左，逐渐减小、
C.方向向右，逐渐增大
D.方向向右，逐渐减小
46)（08山东威海）如图2是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是
Ａ．灯亮，电动机转动，电铃不响 Ｂ．灯亮，电动机不转，电铃不响
Ｃ．灯不亮，电动机转动，电铃响 Ｄ．灯不亮，电动机不转，电铃响
47)（08山东威海）发电机和电动机的发明使人类步入电器时代，制造电动机所依据的原理主要是
Ａ．电磁感应现象 Ｂ．通电倒替在磁场中受到力的作用
Ｃ．磁极间的相互作用 Ｄ．电流的周围存在着磁场
48)
（08山东枣庄）将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯饱发光，该现象中①电产生了磁，使电动机转动 ②滋产生了电，使小灯泡发光 ③电动机是电源 ④转速越快，灯饱越亮 。以上说法中正确的是
A．①②③ B．①③④ C．①②④ D．②③④
49)
33. （08四川自贡）如右图所示,条形磁铁置于水平桌面上,电磁铁水平放置且左端固定.当电路中滑动变阻器的滑片P逐渐向右移动,条形磁铁仍然静止.在此过程中,条形磁铁受到的摩擦力（ ）
A、逐渐增大,方向向右
B、逐渐减小,方向向右
C、逐渐增大,方向向左
D、逐渐减小,方向向左
50)（08湘潭）6月4日，据中央电视台报导：高温超导磁悬浮商业营运列车将在湖北动工兴建，投资金额达120多亿元。在磁悬浮列车上，昂贵的超导材料主要用于制作
A．车箱 B．车轮 C．电磁铁 D．车灯和电热水器
51)（08湘西）如图3，通过探究实验你发现，当导线在磁场中做切割________________运动时，导线中能够产生电流。
52)（08湖北罗田一中水）在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向,且S极向下，则该位置是( )
A.地磁北极附近 B.地磁南极附近 C.赤道附近 D.无法判断
53)(08浙江台州)列四个研究电和磁关系的实验中，其中研究“磁生电”的是（ ）
54)(08浙江台州)下列四个研究电和磁关系的实验中，其中研究“磁生电”的是（ ）
55)(08浙江绍兴)下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是
56)(08浙江绍兴)根据通电螺线管周围存在磁场(如图甲)的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下图乙中符合他假说的模型是
57)(08浙江宁波)如图所示是研究电磁现象的四个实验装置，其中奥斯特实验装置是
58)(08浙江湖州)下列装置中，利用电磁感应现象制成的是（ ）
A.发电机 B.电动机 C.电铃 D.电饭煲
59)(08浙江湖州)下列关于电磁波的叙述中，错误的是（ ）
A.微波炉是利用电磁波加热食品的 B.透视使用的X射线是一种电磁波
C.电磁波不能在真空中传递 D.电视机和移动电话都能接收电磁波
60)(08浙江杭州)在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如右图所示的直流电动机模型。安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A．减小一节电池 B．把电源和磁铁的两极同时对调
C．增加一节电池 D．把电源两极对调
61)(08哈尔滨)下列四个实验中能体现电动机工作原理的是（ ）
62)（08乐山）对右图所示情况，以下说法正确的是
A、当开关S闭合后螺线管下端是N极
B、当开关S闭合时，小磁针将逆时针转动，静止后S极向上
C、当开关S闭合时，小磁针将顺时针转动，静止后N极向上
D、当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱
63)（08义乌）电磁铁是一个带有铁芯的螺旋管．有着广泛的应用．在实际使用中要增强其磁性，以下方法中可行的是（ ）
A．减少线圈的匝数 B．增大线圈中的电流强度
C．改变线圈中电流的方向 D．减小线圈两端的电压
64)(08山东烟台)在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如图5所示．闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少．这一实验的目的是研究电磁铁的磁性与哪个因素有关
A．电磁铁的极性 B．线圈的匝数
C．电流的方向 D．电流的大小
65)(08山东烟台)图6是小明同学为了探究闭合电路的一部分导体在磁场中运动时，产生感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向)．下列分析比较，结论正确的是
A．比较图a和b，说明感应电流方向与磁场方向有关
B．比较图b和c，说明感应电流方向与导体运动方向有关
C．比较图a和c，说明感应电流方向与磁场方向和导体运动方向均无关
D．由图d可得出结论：感应电流方向与导体是否运动无关
66)（08菏泽）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图4所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管 ( )
A.转动后停在任意位置
B.转动后停在南北方向上
C.不停地转动下去
D.仍保持在原来位置上
67)（08南充）英国物理学家法拉第经过l0年不懈的努力．发现了电磁感应现象。如图2所示四个实验中．表示这一重大发现的是 ( )
68)（08黄石）如图5所示，若要使滑动变阻器滑片P向右移动时．弹簧测力计的示数变小，则变阻器接人电路的方式可以是
A．C接E，D接F B．C接E，B接F
C．A接E．D接F D. A接E，B接F
69)(08北京)关于电磁感应列，下列说法正确的是：
A、用磁感线可以形象地描述磁场。 B、发电机是利用电磁感应现象制成的。 C、奥斯特实验说明了电流周围存在磁场。 D、放在磁场中的导体一定受到磁场力的作用。
70)(08河北)对图6中甲、乙、丙、丁四幅图解释合理的是
A．甲：磁场能产生电流
B．乙：闭合开关，小磁针N极向左偏转
C．丙：麦克风应用了磁场对电流的作用
D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强
71)(08云南昆明)如图l所示，abcd是一个“U”型金属导轨，pq是一根金属棒，可以在金属导轨上滑动。金属导轨处于一个蹄形磁铁中，一重物通过定滑轮的细绳与金属棒相连，整个装置置于水平桌面上并处于静止状态。当重物开始下落且pq在磁场内运动的过程中
A．回路中有电流，此过程电能转化为机械能
B．回路中无电流，此过程电能转化为机械能
C．回路中有电流，此过程机械能转化为电能
D．回路中无电流，此过程机械能转化为电能
72)（08长沙）世界上第一个证实电与磁之间联系的物理事实是
A、磁化现象 B、地磁场的发现
C、奥斯特实验 D、电磁感应现象
73)
(08宁夏)在物理学史上，第一个利用如图1所示实验，证实电流周围存在磁场的科学家是（ ）
A．瓦特 B．焦耳
C．奥斯物 D．法拉第
74)选择说明（选出各题唯一正确答案，并说明理由）
(08宁夏)、如图3所示的电路中，能使电流表指针发生偏转的是（ ）
A．导体棒ab向上运动 B．导体棒ab向下运动
C．导体棒ab向左运动 D．导体棒不动，磁铁向上运动
选择理由：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
75)(08山东聊城)在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是
76)(湖北荆州)如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（ ）
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A端指向南，B端指向北
D．通电螺线管转动，直至B端指向南，A端指向北
77)（08巴中） 如图5为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
78)（08巴中）如图8是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
79)(08山东)1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。如图4所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管 ( )
A.转动后停在任意位置
B.转动后停在南北方向上
C.不停地转动下去
D.仍保持在原来位置上
80)(08鸡西)下图各实验现象揭示发电机原理的是
81)(08厦门)下列家用电器中，应用了电动机的是
A．电熨斗 B．电风扇 C．电饭锅 D．电热毯
82)(08湖南常德)在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
83)(08福州)图3所示的四个选项中，应用到电磁铁的是
84)(08福州)图6所示的实验装置中，用来探究电磁感应现象的是
85)(08来宾)关于电和磁，下列说法中正确的是 ( )
A．焦耳发现电磁感应现象为制造发电机奠定了理论基础
B.通电线圈在磁场中转动时，机械能转化为电能
c.只要导体在磁场中运动，就能产生感应电流
D.指南针能指南北是因为地球周围存在磁场
86)如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警．此时（ ）
A．红灯亮 B．绿灯亮 C．红、绿灯同时亮 D．红、绿灯都不亮
87)(08湖南株州)如图6所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图7所示。干簧继电器在工作中所利用的电磁现象不包括
A．电流的磁效应 B．磁场对电流的作用
C．磁极间的相互作用 D．磁化
88)(08湖北恩施)如图1，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有
Ａ．导电性 Ｂ．磁性 Ｃ．弹性势能 Ｄ．隔热性
89)(08湖北恩施)图3是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是
Ａ．红灯亮 Ｂ．绿灯亮
Ｃ．红、绿灯同时亮 Ｄ．红、绿灯都不亮
90)图9所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是
A．电磁铁始终没有磁性
B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹
D．电池正、负极接反了
91)(08山东临沂)下列说法正确的是（ ）
A.发电机是根据通电线圈在磁场中受力转动的原理工作的
B.发电机工作时将其他形式的能转化为电能
C.电磁铁磁性强弱与通过电磁铁线圈的电流大小有关
D.电磁铁中电流方向改变其磁性强弱也改变
92)(08四川成都)下列关于电磁铁和磁感线的说法中，正确的是
A．电磁铁的磁性有无和磁性强弱可以改变
B．电磁铁能永久性地保持磁性
C．磁感线是真实存在的
D．磁体外部的磁感线总是从S 极出发，回到N极
二、填空题(共47,每题 分)
1)（08江苏苏州）发电机是根据 原理制成的，它是将 能转化为电能的装置．
2)（08江苏无锡）在“汶川大地震”中，救援人员用雷达式、热红外等多种生命探测仪搜救被困的同胞。其中雷达式生命探测仪是利用电磁波工作的，它发射的电磁波在空气中传播速度约为
m／s；热红外生命探测仪是利用红外线工作的，在黑暗中 (选填“能”或“不能”)发现目标。
3)（08安徽）电动机通电后线圈会在磁场中转动（如图），在线圈转动的过程中_______（选填“会”或“不会”）产生感应电流。
4)（08安徽蚌埠二中）如图6所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会 （选填“伸长”、“缩短”
或“不变”）。
5)（08湖北十堰）如图8是一种环保型手电筒。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮。这种手电筒是根据______________________现象制成的，其获得电能的过程是_______________能转化为电能。
6)（08年大连市）如图1所示，闭合开关，小磁针静止时N极指向通电螺线管的6端。则通电螺线管的n端是_________极；在滑动变阻器的滑片向右移动过程中，通电螺线管对小磁针的磁力逐渐_________。
7)（08辽宁沈阳市）奥斯特实验表明了通电导体周围存在______________。法拉第发现了______________现象，由此发明了发电机，开辟了电气化的时代。
8)（08辽宁省十二市）当扬声器中的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向_______运动；如此反复，线圈带动纸盆_______而发声。与扬声器原理相似的是_______（填“电动机”或“发电机”）。
9)（08湖南衡阳）丹麦物理学家奥斯特首先发现了电流周围存在_________，英国物理学家法拉第首先发现了闭合电路的一部分导体做______________运动，导体中会产生感应电流。
10)（08安徽）电动机在通电后线圈会在磁场中转动（如图），在线圈转动的过程中， （选填“会”或“不会”）产生感应电流。
11)（08安徽）小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图，由图可知当L正常发光时，通过其灯丝的电流是 A，通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡消耗的实际功率为 W。
12)（08甘肃兰州）电镀（在金属物品上镀一层防锈的金属）是利用电流的
效应；电磁起重机是利用电流的
效应工作的。
13)（08甘肃兰州）用磁化的手段记录信息在我们的生活、生产中有很广泛的应用，你能举出两个例子分别是： 和
。
14)（08甘肃天水）磁悬浮列车的车厢和铁轨上分别安放磁体，使它们的两极相对，利用了磁极间相互作用的 力，使列车离开地面，消除了车体与轨道之间的 力。
15)（08广东茂名）如图3所示为我们做过的课本上的实验，其中用来探究电流能否产生磁场的是图___________。电风扇、洗衣机中的电动机工作原理与图_______________的原理相同，要改变电动机的转向可以改变___________________________________.
16)（08广西柳州北海）电磁继电器的工作电路由__________________电路和___________________两部分组成。
17)（08广西钦州）”5-12”四川汶川大地震,造成当地的通信一度中断,对及时了解灾情和救援工作造成了巨大的困难,此时卫星电话发挥了关键的作用. 卫星电话通信是利用 来传递信息的它在真空的速度为 m/s.
18)（08年黑龙江鹤岗）通电螺线管上方的小磁针静止时的指向如图所示，a端是电源的__________极，c端为通电螺线管的__________极．
19)（08湖北荆门）我们的生活赿来赿离不开电，电机（发电机、电动机的统称）在
生活中的应用赿来赿广泛。图6所示简易电机正在实现的能量转
化是把_________________________。图中的两个分别与线圈两端
相连，而又彼此绝缘的铜半环E和F叫______________。
20)（08青海）如图2所示，根据小磁针静止时N、S极的指向，可判断出通电螺线管的A端为________极，电源的a端为________极。
21)（08山东滨州）作为一种应急措施，有时也可以用扬声器代替话筒。如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连的线圈在磁场中振动，从而产生随着声音的变化而变化的 。这种现象在物理学上称为 现象。
22)（08山东枣庄）有一种“隐形飞机”可以有效避开雷达的探测，秘密之一在于它的表面制成特殊形状，这种开关能够 （填“增强或减弱”）电磁波反射回雷达设备，秘密之二，在于它的表面有一层特殊材料，这种材料能够 （填“增强或减弱”）对电磁波的吸收作用。
23)（08重庆）丹麦物理学家奥斯特首先发现了电流周围存在__________；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为______________现象。
24)（08四川内江）如图所示，是电动机在工作过程中线圈处于平衡位置时的示意图，由于磁场对通电导体具有 作用，当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以，线圈不受力的作用，但线圈由于 会继续转动，从而越过平衡位置。
25)（08湘潭）如图7所示，盛水烧杯放置在电磁铁上。当闭合开关S后，电磁铁A端为 极(选填“N”、“S”)，将滑动变阻器的滑片P向右滑动时，烧杯中水面上仍然漂浮的空心小铁球所受浮力 。（选填“增大”、“减小”或“不变”）
26)
(08长春)2008年5月8日奥运火炬在珠峰成功登顶。现场画面信号是利用___________传到电视台的，我们听到电视机里主持人解说的声音是通过______________传播的。
27)(08山东烟台)a、b为两个条形磁铁的两个磁极，根据图8所示的磁感线方向，可以判断a为________，b为______，小磁针上端为_____________。
28)(08河南)科学的发展推动了技术的进步，科学家的发明与创造推动了人类文明的进程。正是由于法拉第发现了 现象，才有了今天的电气化时代。
29)(08河南)小明用导线烧在铁钉上，接入图2所示的电路中，制成了一个电磁铁。闭合开关S，小磁针静止时左端应为＿极，当滑动变阻器的滑片P向左移动时，电磁铁的磁性将 。
30)（08菏泽）作为一种应急措施，有时也可以
用扬声器代替话筒。如图6所示
装置，人对着扬声器的锥形纸盆
说话，声音就会使与纸盆相连的
线圈在——中振动，从而
产生随着声音的变化而变化的电
流。这种产生电流的现象在物理
学上称为 现象。
31)(08湖北襄樊)在家庭电路中，导线相互连接处往往比别处更容易发热，是因为相互连接位置的 较大，因而电能转化为热的功率比较大。发电机是利用 的原理来工作的。
32)(08湖北襄樊)磁悬浮列车是利用 的原理从铁轨上浮起来的。现在有一辆磁悬浮列车以150m/s的速度在轨道上匀速行驶，那么行驶270Km的路程需要 h。
33)（08宁德）（08宁德）如图2所示开关中,进线座、出线座、闸刀、熔线等都是导体,其余如__________和_______都是绝缘体.
如图3所示,当开关S闭合时,通电螺
线管的A端为________极(填N或S),当
滑动变阻器P向左移动时,通电螺线管的
磁性将________(填增强或减弱)
34)（08莆田）家庭电路中“超负荷”是指电路中 过大．出现
上述情况时，电路中的熔断器或空气开关会自动切断电路．
熔断器中的熔丝熔断是电流的 效应引起的．右图是
空气开关的原理图，它切断电路则是电流的 效应引
起的．
35)（08贵阳）发电机是根据 原理制成的．S发电机产生的电流称为感应电流，感应电流的方向与闭合电路一部分导体切割磁感线的方向及 方向有关．
36)(08山东潍坊)如图a所示是著名的奥斯特实验，该实验证明了
如图b所示是小明同学自制的电磁铁，从图中你可以判断出该电磁铁的右端为
极．画出电磁铁周围的磁感线(至少画4条)．
37)(08陕西)如图是利用电磁起重机处理废弃钢铁材料时的场景。电磁起重机有一个巨大的电磁铁，它是根据 的原理制成。若对吸起的钢铁卸载，可采取的方法是 。
38)(08山东)作为一种应急措施,有时也可以
用扬声器代替话筒。如图6所示
装置,人对着扬声器的锥形纸盆
说话,声音就会使与纸盆相连的
线圈在——中振动,从而
产生随着声音的变化而变化的电
流。这种产生电流的现象在物理
学上称为 现象。
39)(08鸡西)通电螺线管上方的小磁针静止时的指向如图所示．A端是电源的 极，c端为通电螺线管的 极.
40)(08来宾)图1为北京奥运圣火在2008年5月8日成功登顶珠穆朗玛峰的场景，它是通过___________传播到电视塔的；珠穆朗玛峰是世界最高峰，其海拨高度为8844. 43__________(填适当单位)．
41)如图所示，当闭合开关，导体AB在磁场中做 运动时，电流表指针会发生摆动，说明电路中有电流产生。此时，在这个实验电路中，_____ _____相当于电源，在此过程中能量的转化情况是_______ __________。
42)(08广东)10．如图4所示是研究“电磁铁磁性强弱”的实验电路图．开关的 可控制磁性的有无；要改变通过电磁铁中的电流大小，可通过改变 实现；要判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的 来确定。
43)(08湖南株州)有一种环保型手电筒，筒内没有电池。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间穿过线圈来回运动，灯泡就能发光。这种手电筒能发电是依据 原理。要使灯泡亮度增大，可采用的方法是 （写出一种即可）。
44)(08安徽)电动机通电后线圈会在磁场中转动（如图），在线圈转动的过程中_______（选填“会”或“不会”）产生感应电流。
45)(08四川达州)闭合电路的一部分导体在 中做 运动时，导体中就会有电流产生，这种现象叫电磁感应。所产生的电流叫____________。
46)(08蚌埠二中)如图6所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线
管，闭合开关后，弹簧长度会 （选填“伸长”、“缩短”
或“不变”）。
47)(08四川成都)电动机是根据_____________________的原理制成的。发电机的原理是：____________________________。
三、实验,探究题(共15,每题 分)
1)（08江苏徐州）老师在课堂上演示了电磁感应实验后，小杨同学有了新的想法：如果线圈不动，磁体相对于线圈运动是否也会产生电流 于是他找来线圈、条形磁铁、灵敏电流计和一些导线开始探究。当他把条形磁铁插入线圈的瞬间，电流表指针发生了偏转(如图7所示)，实验成功了!小杨又想：在这个实验中，感应电流的大小与哪些因素有关呢 请你针对小杨的问题提出一个猜想，并设计实验验证你的猜想。
猜想：
实验设计：
2)（08安徽芜湖）科学研究经常需要猜想与假设。合理的猜想与假设不是主观臆测，它总伴随着理性的
分析和科学的思考，并有待进一步的实验检验。
(1)1 9世纪20年代，以塞贝克为代表的科学家已经认
识到：温度差会引起电流。安培考虑到地球自转
造成了太阳照射后地球正面与背面的温度差，于
是提出如下假没：地球磁场是由绕地球的环形电
流引起的。若规定地磁场N极与S极在地球表面
的连线称为“磁子午线”(如图1 2所示)，则安培假
没中的电流方向应该是( )
A．由西向东垂直磁子午线
B．由东向西垂直磁子午线
C．由南向北沿磁子午线
D．由北向南沿磁子午线
(2)和物理学家们一样，在初中物理的科学探究中，我们经常要根据自己的经验和已有
的知识进行猜想与假没，对某种物理现象作出试探性的解释。回顾你的物理学习历
程，列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例，要求写
出猜想的内容和依据，并简要说明实验验证的过程。
3)(08温州)“大胆猜想与小心求证”是科学研究的基本要求。如图是课堂上老师的演示实验。在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关，原来静止的小磁针转动了。某同学看了实验后想到：小磁针转动肯定是因为受到力的作用。这个力是谁施加给它的呢 他认为有这几种可能：可能是风吹；可能是小磁针旁磁铁的吸引；可能是铁质物体接近小磁针；还可能是直导线中有电流通过时产生了磁场。
(1)该同学得出“小磁针转动肯定是因为受到力的作用”的结论，其依据是 ▲ 。
(2)铁质物体接近小磁针，小磁针会转动，这是因为 ▲ 。
(3)为了验证是“直导线中通过的电流产生的磁场使小磁针转动”这一事实，最简单的实验操作是 ▲ 。
(4)老师在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针将 ▲ 。
4)(08浙江金华)在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针。
为验证奥斯特实验，小杰把通电的台灯(60W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转。带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点。这时．老师让小杰用两节干电池(3v)和一段电阻丝(15Ω)重新做这个实验．结果缝表针发生了偏转。
(1)磁化后．这枚缝衣针的针尖是 ▲ 极。(填“S”或“N”)
(2)在课堂实验中，电阻丝中通过的电流大小为 ▲ 安。
(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是 ▲ (填“A”或“B”)
A．台灯线内有两根导线，且电流方向相反,产生的磁性相互抵消
B．台灯线内电流太小,产生的磁场太弱，不足以让小磁针偏转
5)（08北京密云）如图所示是小明同学探究电磁铁跟哪些因素有关的实验装置，A是电磁铁，B是弹簧，C是铁块。图示中的弹簧长度为15cm。a、b两接线柱之间的线圈匝数是1500匝，a、c两接线柱之间的线圈匝数是2500匝。其实验数据己记录在表中国（2分）
通过分析第3、4次实验数据，你可得出的结论是 。
电流/A 所用接线柱 弹簧长度/cm
1 a、b 16
1.5 a、b 17
2 a、b 17.8
2 a、c 18.5
6)（08甘肃天水）（2分）在“研究影响电磁铁磁性强弱的因素”时，设计了如图11所示的电路，实验中通过比较铁钉A、B吸引大头针的多少来判断磁性的强弱。
（1）闭合开关后，发现铁钉A比B吸引的大头针的个数多。说明：当电流一定时，线圈匝数越多，磁性越 ；
（2）调节滑动变阻器滑片的位置，使电路中的电流增大，发现铁钉A吸引大头针的个数增多。说明：线圈匝数一定时，电流越大，磁性越 。
7)（08广西南宁）是如图12所示，某物理兴趣小组的同学，用较长的软电线两端与灵敏电流计两接线柱连接起来，两同学拿着电线的两处，分别站在地面上的东西方向，象跳绳一样在空中不停地摇动电线，可看到灵敏电流计的指针发生偏转。请你利用学过的物理知识解释这个现象。
8)（08山东威海）请你在图16所示的通电螺线管中标出电流的方向和螺线管的N、S极。
9)（山东淄博）在研究电磁铁的磁性强弱跟什么因素有关时，小华和小明从实验室选取了匝数分别为50匝和100匝的外形相同的电磁铁，并先后将这两个电磁铁接入电路中，如图6所示。闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P重复了多次实验，记录如下：
线圈匝数 50 100
实验次数 1 2 3 4 5 6
电流表示数／A 1.0 1.3 1.6 1.0 1.3 2.0
吸引大头针的最多数目／枚 5 8 10 10 16 25
（1）实验中他们是通过电磁铁
________________来判定其磁性强弱的。
（2）分析第1、2、3次的实验记录，可得出结论:
。（3）分析第1、4次和2、5次的实验记录，可得出结论:
。
10)（08山西太原）小明设计了一种“自动限重器”，如图11（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图11（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
（1）由图11（乙）中的图象可知，随着压力
F的增大，压敏电阻R1的阻值将________。
（2）用笔画线代替导线将图11（甲）的电路
连接完整。
（3）随着控制电路电流的增大，电磁铁的磁性
将_________，当电磁继电器线圈中的电流大小
为30mA时，衔铁被吸下。若货架能承受的最大
压力为800N，则所选滑动变阻器R2的最大阻值至少为___________Ω。
11)（08郴州市）冬冬将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁
甲和乙，按图14连接好电路，探究“影响电磁铁磁性强弱的因数”。请你结合谈实验中的
具体情况，完成下面的内容．
(1)通过观察电磁铁_________________的不同，可以判断电磁铁的磁性强弱不同。
(2)电磁铁乙的铁钉帽端为_______________极（填“N”或“S”）
(3)滑片P向A端移动时，甲的磁性将________________ (填“变大”、“变小”或“不变”)，说明了_________________________________________________.
(4)流过电磁铁甲的电流________________电磁铁乙的电流(填“大于”、“小于”或“等于”)．电磁铁甲、乙磁性强弱不同的原因是______________________________________．
12)（08福建三明）磁场看不见、摸不着，在探究“通电螺线管磁场”的实验中,为了研究通电螺线管周围的磁场分布情况,我们通常选用_________________做实验来显示其周围的磁场分布情况,如图21所示的是通电螺线管的外部磁场分布情况,根据实验现象和你已有的知识可初步推断:
通电螺线管周围的磁场分布与______________磁铁的像类似.
13)(08长春)在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了图14所示的电路。
（1）图A、B串联的目的是___________。
（2）闭合开关后，分析图中的现象，得出的结论是____________。
（3）B铁钉的钉尖是________极。若让B铁钉再多吸一些大头针，滑动
变阻器的滑片应向______端移动。（选填“左”或“右”）
14)（08黄石）图14是某课外活动小组仿制的一个能产生持续电流的装置—发电机，装有手摇柄（未画出）的转轴垂直穿过圆盘中心，金属圆盘放在蹄形磁铁之间，圆盘的轴心和能在圆盘的边缘滑动接触的滑片通过金属导线与电流表相连。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间不断转动，每根导线都在做切割磁力线的运动，从而产生持续电流。当以某一转速匀速转动金属圆盘时，电流表有一定的计数。
根据上述材料，请完成下面的实验探究填空：
(1)换用 的磁铁，其它条件不变，发现电流表读数增大，说明电流大小跟磁场强弱有关；
(2)换用一个半径大一些的金属圆盘，其它条件不变，发现电流表读数增大，说明电流大小也跟 有关；
(3)当圆盘转速增大，其它条件不变时，发现电流表读数也增大，说明电流大小还跟 有关。
15)(08山东潍坊)如图所示，是小明同学探究“怎样产生感应电流”的实验装置．ab是一根铜棒，通过导线连接在灵敏电流计的两接线柱上．实验时发现，无论怎样水平移动金属棒，指针都没有明显偏转(仪器、接触都完好)．请从两个方面写出改进措施：
①
②
四、综合题(共1,每题 分)
1)(08安徽芜湖)科学研究经常需要猜想与假设。合理的猜想与假设不是主观臆测，它总伴随着理性的
分析和科学的思考，并有待进一步的实验检验。
(1)1 9世纪20年代，以塞贝克为代表的科学家已经认
识到：温度差会引起电流。安培考虑到地球自转
造成了太阳照射后地球正面与背面的温度差，于
是提出如下假没：地球磁场是由绕地球的环形电
流引起的。若规定地磁场N极与S极在地球表
的连线称为“磁子午线”(如图1 2所示)，则安培假
没中的电流方向应该是( )
A．由西向东垂直磁子午线
B．由东向西垂直磁子午线
C．由南向北沿磁子午线
D．由北向南沿磁子午线
(2)和物理学家们一样，在初中物理的科学探究中，我们经常要根据自己的经验和已有
的知识进行猜想与假没，对某种物理现象作出试探性的解释。回顾你的物理学习历
程，列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例，要求写
出猜想的内容和依据，并简要说
五、作图题(共37,每题 分)
1)（08江苏淮安）通电螺线管的N、S极如题23—2图所示，请在方框内画出电池符号．
2)08江苏南京）图17中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．
3)（08江苏南通）根据图丙中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。
4)（08江苏苏州）在图上标出通电螺线管中的电流方向及通电螺线管的N极．
5)（08江苏无锡）如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
6)（08江苏扬州）图11是闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N级和小磁针的N级。
7)（08江苏镇江）标出通电螺线管中的电流方向和N、s极．
8)(08湖南衡阳）根据图c中小磁针的指向标出电源的“＋”“－”极。
9)(08宜昌) (1)图3所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。
10)（08北京密云）根据图中线圈的电流方向，标出通电螺线管的N、S极。
11)（08福建泉州）如图8所示，请标出通电螺线管中的电流方向；
12)（08甘肃嘉峪关）请根据图7中小磁针静止时的指向，在图中的左端括号内标出电磁铁的磁极（N或S），并在图中画出电磁铁上的绕线。
13)（08甘肃兰州）如图7所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极。
14)（08甘肃兰州）图8是用道钉撬来撬铁路枕木上的道钉，O是支点。请在图中做出它的动力臂L1和阻力臂L2。
15)（08甘肃天水）闭合开关S后，通电螺线管与磁极间的磁感线形状如图9所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。
16)（08海南）画出丙图中磁感线的方向。
17)（08湖北荆门）在图9中虚线上标出通电螺线管周围磁感线的方向。
18)（08山东枣庄）请在下面右图中标出通电螺线管A端、永磁体B端的磁极和磁感线的方向。
19)（08四川内江）如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。
20)（08四川攀枝花）(2分)通电螺线管周围的磁感线分布及方向如图所示，请标出它的N、S极以及电源的正负极。
21)（08湖南怀化）通电螺线管上方有一静止的小磁针，如图13所示，根据图13中通电螺线管的磁感线的方向，标出小磁针的N极和电源的正、负极。
22)如图所示，画出图中描述两磁极之间磁场的磁感线。
23)（08广安）粗细均匀重为3N的木棒靠在墙上如图6所示，请你在图上作出木棒所受重力的示意图。
请你在图7上标明通电螺线管的N,S极。
请你完成图8的光路图。
24)（０８吉林）（1）请在图l1中画出小鸟受到的重力的示意图。
（2）请在图12中画出压力F的力臂L。
（3）如图13所示，若改变通电导线中电流的方向，则小磁针的转动方向将_______，这说明电流的_______方向跟通电导线中电流的方向有关。
25)
(08吉林)（3）如图13所示，若改变通电导线中电流的方向，则小磁针的转动方向将_______，这说明电流的_______方向跟通电导线中电流的方向有关。
26)（08南充）请在图4中画出使杠杆OA平衡时最小动力F1的示意图和阻力F2的力臂L2。
如图5所示，按小磁针的指向标出螺线管的极性和电流方向。
27)如图5所示，是某人在撬石头时的情景，请你画出力F的力臂L
如图6所示，已知两条经过凸透镜后的折射光线，请画出两条对应的入射光线。
小磁针静止在如图7所示的位置，请你在图中标出小磁针的N极和S极。
28)（08莆田）根据图乙中小磁针静止时N极的指向，在图乙中标出电源的正、负极，并画出通电
螺线管外部的一条磁感线及其方向．
29)（08资阳）如下左图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼（已画出）。请画出入射光线、反射光线的大致方向，标明入射角r 和折射角θ。
请按要求将上右图中的电磁铁连入你设计的电路中（在方框内完成）。要求：A电路能改变电磁铁磁性的强弱；B．电路接通后能使小磁针静止在图示位置
30)(08上海)在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
31)
(08天津)某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．
32)(08厦门)接通电源，小磁针静止时的位置如图15所示，请标出电源的“+”、“-”极。
33)(08乌鲁木齐)丙图是通电螺线管，请根据小磁针的指向在图上标出螺线管的N极和电流的方向。
34)(08来宾)标出图11中的磁感线方向和小磁针的N、s极
35)开关闭合后磁感线的形状如图所示，请在图中标出磁铁A的磁极和磁感线的方向。
36)(08四川达州)如图所示为两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的磁极以及相应的磁感线的方向。
37)(08天全中学)在图11中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向。（2分）
标准答案
一、选择题(共92,每题 分)
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)D
23)C
24)C
25)B
26)A
27)
28)C
29)B
30)C
31)C
32)
33)
34)
35)C
36)C
37)B
38)D
39)B
40)D
41)D
42)D
43)B
44)B
45)C
46)Ｄ
47)Ｂ
48)
49)
50)C
51)
52)B
53)
54)A
55)D
56)A
57)A
58)B
59)C
60)
61)B
62)C
63)B
64)B
65)AB
66)B
67)C
68)
69)ABC
70)D
71)
72)C
73)C
74)C 理由：只要答出“导体ab向左运动，切割磁感线，符合产生感应电流的条件，所以电流表指针偏转”；或答出：“其它选项，不符合产生感应电流的条件，电流表指针不会发生偏转
75)
76)D
77)D
78)D
79)B
80)D
81)B
82)C
83)C
84)A
85)
86)A
87)B
88)B
89)A
90)C
91)B
92)A
二、填空题(共47,每题 分)
1)
2)
3)
4)
5)电磁感应（填“磁生电”不扣分），机械；
6)．N；减小
7)．磁场电磁感应
8)
9)磁场 切割磁感线
10)会
11) 0.6 1.5
12)化学 磁
13)银行卡、磁盘、磁带等。
14)
15)
16)低压控制；高压工作
17)无线电波(或电磁波) 3×108
18)正 N
19)电能转化为机械能 换向器(或换向片)
20)
21)
22)
23)
24)
25).S，减小
26)电磁波 空气
27)S极 S极 N极
28)电磁感应
29)S 增强
30).磁场电磁感应
31)电阻 电磁感应
32)同名磁极相排斥 0.5
33)胶木盖 瓷底 手柄 N 减弱
34)电流 热 磁
35)电磁感应 磁场
36)
37)通电导体（或通电螺线管）周围存在磁场 切断电源
38)磁场 电磁感应
39)正 N 1000 80％
不能 开关由2转换到l时．电压表正负接线柱接反了．
评分标准：只受说出电压表正负接线柱接反了即可给分
40)
41)切割磁感线；导体；机械能转化为电能
42)
43)电磁感应，加快摇晃、增加线圈匝数或更换磁性更强的永磁体
44)
45)磁场 切割磁感应线 感应电流
46)缩短
47)通电导体在磁场中受力 电磁感应
三、实验,探究题(共15,每题 分)
1)
2)
3)
4)(1)S (2)O．2 (3)B
5)
6)
7)答：地球是个巨大的磁体(1分)，摇动电线时，闭合电路部分导体(1分)做切割地磁感线运动(1分)，产生感应电流(1分)。
8)
9)（1）吸引大头针的最多数目
（2）线圈匝数一定时，电流越大，电磁铁的磁性越强。
（3）电流一定时，线圈匝数越多，电磁铁的磁性越强。
10)（1）减小（2）如右图所示（3）增强 120
11)
12)
13)4分）（1）控制电流相等
（2）电流一定时，电磁铁的匝数越多磁性越强
（3）S 左
14)
15)
四、综合题(共1,每题 分)
1)B
五、作图题(共37,每题 分)
1)
2)
3)
4)
5)
6)
7)
8)标出电源“+”、“－”极计2分
9)（1）磁感线方向和磁极正确各1分，
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)
23)
24)
25)
26)如图所示
27)
28)
29)
30)
31)．(4分)如图答l所示
评分标准：控制电路连接正确给2分，工作电路连接正确给2分．
32)
33)省略
34)
35)
36)省略
37)
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
2008全国中考物理试题汇编----电磁学部分
班级:_____ 姓名_________ 学号_____ 分数______
一、选择题(共92题)
1)（ 08江苏常州）2007年，法国科学家阿尔贝‘费尔和德国科学家彼得·格林贝格尔因发现某些材料的巨磁电阻效应（微弱的磁场变化可以导致电阻大小的急剧变化）而共同获得诺贝尔物理学奖．
根据这一发现，可以制成的产品是
A.能够“读”出微弱的磁场变化并转换成清晰的电流变化的灵敏磁头
B.通过微弱电流就能产生强大磁场的电磁铁
C.当家庭电路过载或短路时能自动熔断的熔丝
D.能储存、释放大量电能的大容量蓄电池
2)（ 08江苏常州）小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁
钉绕制成电磁铁进行实验，如图所示，下列说法正确的是
A.电磁铁能吸引的大头针越多，表明它的磁性越强
B. B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
C.要使电磁铁磁性增强，应将滑动变阻器的滑片尸向右移动（ 08江苏常州）小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁
3)（08江苏淮安）经过多年实验研究，终于在1831年发现“磁生电”规律的科学家是
A．麦克斯韦 B．爱因斯坦 C．奥斯特 D．法拉第
4)（08江苏淮安）在题13图所示的四幅图中，能说明电动机工作原理的是
A B C D
5)（08江苏连云港）建立电磁场理论，并预言电磁波存在的物理学家是
A．麦克斯韦 B．牛顿 C．赫兹 D．伽利略
6)（08江苏连云港）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻 (GMR) 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发
现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是
A．电磁铁右端为N极
B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大
D．巨磁电阻的阻值随磁场的增强而明显减小
7)（08江苏连云港）依据图甲所示的现象为原理可以制成 机，依据图乙所示的现象为原理可以制成
▲ 机。
8)（08江苏南京）图6所示是课本中的几个实验．演示磁场对通电导体有力的作用的是
9)（08江苏南通）发现电磁感应现象的科学家是
A．法拉第 B．焦耳 C．奥斯特 D．安培
10)（08江苏苏州）最早发现电流周围存在磁场的科学家是
A．牛顿 B．伽利略 C．奥斯特 D．安培
11)（08江苏苏州）在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是
A．改变磁场的强弱 B．改变电流的大小
C．只改变电流方向或只改变磁场方向 D．同时改变电流方向和磁场方向
12)（08江苏宿迁）下列说法正确的是
A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关
B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的
C．通电导体在磁场中的受力方向与导体中的电流方向和磁场方向有关
D．在电磁感应现象中，电能转化为机械能
13)（08江苏宿迁）如图5所示的自动控制电路中，当开关S闭合时，工作电路的情况是
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响
14)（08江苏泰州）在图1所示的实验装置图中．能够说明电磁感应现象的是
15)（08江苏无锡）下列设备中，利用电磁感应原理工作的是
A．电动机 D．汽油机 C．电磁起重机 D．发电机
16)（08江苏盐城）下列家用电器中，应用了电动机的是
A．日光灯 B．电风扇
C．电饭锅 D．电热水壶
17)（08江苏盐城）甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示。那么
A．甲、乙都是N极
B．甲、乙都是S极
c．甲是s极，乙是N极
D．甲是N极，乙是S极
18)（08江苏扬州）如图4所示的四幅实验装置中，能反映发电机工作原理的是
19)（08江苏镇江）下列关于电磁现象的说法中，正确的是 ( )
A．通电导体在磁场中受力的方向只与电流方向有关
B．光纤不导电，不会产生电磁感应现象，所以光纤通信不会受外界电磁场的干扰
C．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流
D．电磁铁的磁性强弱只与线圈中的电流大小有关
20)（08北京）多选,关于电磁感应列，下列说法正确的是：A、用磁感线可以形象地描述磁场。 B、发电机是利用电磁感应现象制成的。 C、奥斯特实验说明了电流周围存在磁场。 D、放在磁场中的导体一定受到磁场力的作用。
21)（08湖北十堰）课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：
A.甲、乙两次实验表明通电导线周围存在磁场
B.甲、丙两次实验表明磁场对电流有力的作用
C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关
D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关
22)（08年大连市）如图5所示，蹄形磁铁位于水平木板上。当导体棒向右运动时，电流表的指针向左偏转。则能使电流表的指针向右偏转的是 ( )
A．导体棒竖直向上运动
B．磁铁和导体棒以相同的速度同时向右运动
C．导体棒不动，使磁铁向左运动
D．对调磁铁的磁极，并使导体棒向右运动
23)(08温州)下图能正确表示条形磁铁磁场的磁感线的是
24)(2008·黄冈)下列说法正确的是：
A、导体在磁场中做切割磁感线运动时，一定会产生感应电流
B、电磁铁磁性强弱只与电流大小有关
C、小磁针静止时北极所指的方向与该点磁场方向相同
D、通电导体在磁场中受力方向只与电流方向有关
25)(08宜昌)直流电动机的工作原理是
A．通电导体的周围存在着磁场 B．通电导体在磁场里受到力的作用
C．电磁铁通电后，会吸引铁片 D．电磁感应
26)（08湖北武汉）下列四幅图中，反映发电机工作原理的是（ ）
27)（08湖北孝感）在如图所示电路中，当闭合开关S，将滑动变阻器滑片P向左移动时，图中电磁铁
A．a端是N极，磁性增强
B．a端是S极，磁性增强
C．b端是N极，磁性减弱
D．b端是S极，磁性减弱
28)(08浙江金华)如图所示的演示实验，可以验证（ ）
A．电磁铁磁强弱与电流大小的关系
B．产生感应电流的条件
C．通电导体在磁场中会受到力的作用
D．磁极间相互作用的规律
29)在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的是
A欧姆 B法拉第 C奥斯特 D爱因斯坦
30)（08安徽）物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是 【 】
A．光线是真实存在的 B．磁感线是真实存在的
C．光作为一种电磁波是真实存在的 D．磁感线描述的磁场不是真实存在的
31)（08福建泉州）某矿石能吸引铁钉，说明该矿石具有
A．弹性 B．导电性 C．磁性 D．绝缘性
32)（08甘肃嘉峪关）下列科学家中首先发现电流周围存在磁场的是（ ）
A.库仑 B.法拉第
C.奥斯特 D.安培
33)（08甘肃天水）下列说法正确的是 （ ）
（A）换气扇和洗衣机的主要部件都是电动机
（B）电热水器和电铃的主要部件都是电磁铁
（C）磁卡和VCD播放用的光碟都是应用了磁性材料
（D）地磁的南极在地理的南极附近
34)（08甘肃天水）如图2所示，对甲、乙、丙、丁四幅实验装置图解释正确的是 （ ）
（A）甲是磁场能产生电流
（B）乙是电磁继电器，它是利用电磁铁来控制工作电路的一种开关
（C）丙是通电导体在磁场中受到力的作用
（D）丁是闭合电路的一部分导体放入磁场中，导体中就产生电流
35)（08广西柳州北海）关于电磁感应现象的讨论，下列说法正确的是
A．电能生磁，磁不能生电
B．发电机发电的过程能量不会转化
C．在电磁感应现象中产生的电流叫感应电流
D．导体在磁场中往复运动产生的电流方向不变
36)（08广西柳州北海）关于磁场的知识，以下说法正确的是
A．任何物体在磁体或电流的作用下都会获得磁性
B．磁感线是磁体发出的实际曲线
c．奥斯特实验说明通电导线周围存在磁场
D．地球的南北极与地磁场的南北极是重合的
37)（08广西钦州）在图2所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置
是（ ）
38)（08广西南宁）如图3所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是
A．a B．b C．c D．d
39)（08海南）l.7万吨海南沙子用于北京奥运会沙滩排球场地。 “磁选”是对沙子进行处理的工序之一，“磁选”是选走沙子中的：
A．粗的沙子和小石块 B．铁钉、铁片
C．玻璃和塑料碎片 D．铜、铝碎片
40)（08年黑龙江鹤岗）下图各实验现象揭示发电机原理的是 ( )
41)（08内蒙古包头）图4为条形磁铁和电磁铁，虚线表示磁感线，磁极甲乙丙丁的极性依次是 ( )
A．N．N、S、N
B N、S、N、N
C．S、S、N、N
D．S、N、S、S
42)（08内蒙古通辽）下列说法中正确的是
A．只要导体运动，就会产生感应电流
B．电动机是利用电磁感应现象制成的
C．地理的两极和地磁的两极是重合的
D．通电螺线管周围存在磁场
43)（08青海）图6中能说明发电机工作原理的是：
44)（08山东滨州）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是通电螺线管
Ａ．仍保持在原来位置上
Ｂ．转动后停在南北方向上
Ｃ．转动后停在任意位置
Ｄ．不停地转动下去
45)（08山东泰安）如右图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是
A.方向向左，逐渐增大
B：方向向左，逐渐减小、
C.方向向右，逐渐增大
D.方向向右，逐渐减小
46)（08山东威海）如图2是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是
Ａ．灯亮，电动机转动，电铃不响 Ｂ．灯亮，电动机不转，电铃不响
Ｃ．灯不亮，电动机转动，电铃响 Ｄ．灯不亮，电动机不转，电铃响
47)（08山东威海）发电机和电动机的发明使人类步入电器时代，制造电动机所依据的原理主要是
Ａ．电磁感应现象 Ｂ．通电倒替在磁场中受到力的作用
Ｃ．磁极间的相互作用 Ｄ．电流的周围存在着磁场
48)
（08山东枣庄）将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯饱发光，该现象中①电产生了磁，使电动机转动 ②滋产生了电，使小灯泡发光 ③电动机是电源 ④转速越快，灯饱越亮 。以上说法中正确的是
A．①②③ B．①③④ C．①②④ D．②③④
49)
33. （08四川自贡）如右图所示,条形磁铁置于水平桌面上,电磁铁水平放置且左端固定.当电路中滑动变阻器的滑片P逐渐向右移动,条形磁铁仍然静止.在此过程中,条形磁铁受到的摩擦力（ ）
A、逐渐增大,方向向右
B、逐渐减小,方向向右
C、逐渐增大,方向向左
D、逐渐减小,方向向左
50)（08湘潭）6月4日，据中央电视台报导：高温超导磁悬浮商业营运列车将在湖北动工兴建，投资金额达120多亿元。在磁悬浮列车上，昂贵的超导材料主要用于制作
A．车箱 B．车轮 C．电磁铁 D．车灯和电热水器
51)（08湘西）如图3，通过探究实验你发现，当导线在磁场中做切割________________运动时，导线中能够产生电流。
52)（08湖北罗田一中水）在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向,且S极向下，则该位置是( )
A.地磁北极附近 B.地磁南极附近 C.赤道附近 D.无法判断
53)(08浙江台州)列四个研究电和磁关系的实验中，其中研究“磁生电”的是（ ）
54)(08浙江台州)下列四个研究电和磁关系的实验中，其中研究“磁生电”的是（ ）
55)(08浙江绍兴)下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是
56)(08浙江绍兴)根据通电螺线管周围存在磁场(如图甲)的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下图乙中符合他假说的模型是
57)(08浙江宁波)如图所示是研究电磁现象的四个实验装置，其中奥斯特实验装置是
58)(08浙江湖州)下列装置中，利用电磁感应现象制成的是（ ）
A.发电机 B.电动机 C.电铃 D.电饭煲
59)(08浙江湖州)下列关于电磁波的叙述中，错误的是（ ）
A.微波炉是利用电磁波加热食品的 B.透视使用的X射线是一种电磁波
C.电磁波不能在真空中传递 D.电视机和移动电话都能接收电磁波
60)(08浙江杭州)在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如右图所示的直流电动机模型。安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A．减小一节电池 B．把电源和磁铁的两极同时对调
C．增加一节电池 D．把电源两极对调
61)(08哈尔滨)下列四个实验中能体现电动机工作原理的是（ ）
62)（08乐山）对右图所示情况，以下说法正确的是
A、当开关S闭合后螺线管下端是N极
B、当开关S闭合时，小磁针将逆时针转动，静止后S极向上
C、当开关S闭合时，小磁针将顺时针转动，静止后N极向上
D、当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱
63)（08义乌）电磁铁是一个带有铁芯的螺旋管．有着广泛的应用．在实际使用中要增强其磁性，以下方法中可行的是（ ）
A．减少线圈的匝数 B．增大线圈中的电流强度
C．改变线圈中电流的方向 D．减小线圈两端的电压
64)(08山东烟台)在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如图5所示．闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少．这一实验的目的是研究电磁铁的磁性与哪个因素有关
A．电磁铁的极性 B．线圈的匝数
C．电流的方向 D．电流的大小
65)(08山东烟台)图6是小明同学为了探究闭合电路的一部分导体在磁场中运动时，产生感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向)．下列分析比较，结论正确的是
A．比较图a和b，说明感应电流方向与磁场方向有关
B．比较图b和c，说明感应电流方向与导体运动方向有关
C．比较图a和c，说明感应电流方向与磁场方向和导体运动方向均无关
D．由图d可得出结论：感应电流方向与导体是否运动无关
66)（08菏泽）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图4所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管 ( )
A.转动后停在任意位置
B.转动后停在南北方向上
C.不停地转动下去
D.仍保持在原来位置上
67)（08南充）英国物理学家法拉第经过l0年不懈的努力．发现了电磁感应现象。如图2所示四个实验中．表示这一重大发现的是 ( )
68)（08黄石）如图5所示，若要使滑动变阻器滑片P向右移动时．弹簧测力计的示数变小，则变阻器接人电路的方式可以是
A．C接E，D接F B．C接E，B接F
C．A接E．D接F D. A接E，B接F
69)(08北京)关于电磁感应列，下列说法正确的是：
A、用磁感线可以形象地描述磁场。 B、发电机是利用电磁感应现象制成的。 C、奥斯特实验说明了电流周围存在磁场。 D、放在磁场中的导体一定受到磁场力的作用。
70)(08河北)对图6中甲、乙、丙、丁四幅图解释合理的是
A．甲：磁场能产生电流
B．乙：闭合开关，小磁针N极向左偏转
C．丙：麦克风应用了磁场对电流的作用
D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强
71)(08云南昆明)如图l所示，abcd是一个“U”型金属导轨，pq是一根金属棒，可以在金属导轨上滑动。金属导轨处于一个蹄形磁铁中，一重物通过定滑轮的细绳与金属棒相连，整个装置置于水平桌面上并处于静止状态。当重物开始下落且pq在磁场内运动的过程中
A．回路中有电流，此过程电能转化为机械能
B．回路中无电流，此过程电能转化为机械能
C．回路中有电流，此过程机械能转化为电能
D．回路中无电流，此过程机械能转化为电能
72)（08长沙）世界上第一个证实电与磁之间联系的物理事实是
A、磁化现象 B、地磁场的发现
C、奥斯特实验 D、电磁感应现象
73)
(08宁夏)在物理学史上，第一个利用如图1所示实验，证实电流周围存在磁场的科学家是（ ）
A．瓦特 B．焦耳
C．奥斯物 D．法拉第
74)选择说明（选出各题唯一正确答案，并说明理由）
(08宁夏)、如图3所示的电路中，能使电流表指针发生偏转的是（ ）
A．导体棒ab向上运动 B．导体棒ab向下运动
C．导体棒ab向左运动 D．导体棒不动，磁铁向上运动
选择理由：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
75)(08山东聊城)在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是
76)(湖北荆州)如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（ ）
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A端指向南，B端指向北
D．通电螺线管转动，直至B端指向南，A端指向北
77)（08巴中） 如图5为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
78)（08巴中）如图8是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
79)(08山东)1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。如图4所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管 ( )
A.转动后停在任意位置
B.转动后停在南北方向上
C.不停地转动下去
D.仍保持在原来位置上
80)(08鸡西)下图各实验现象揭示发电机原理的是
81)(08厦门)下列家用电器中，应用了电动机的是
A．电熨斗 B．电风扇 C．电饭锅 D．电热毯
82)(08湖南常德)在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
83)(08福州)图3所示的四个选项中，应用到电磁铁的是
84)(08福州)图6所示的实验装置中，用来探究电磁感应现象的是
85)(08来宾)关于电和磁，下列说法中正确的是 ( )
A．焦耳发现电磁感应现象为制造发电机奠定了理论基础
B.通电线圈在磁场中转动时，机械能转化为电能
c.只要导体在磁场中运动，就能产生感应电流
D.指南针能指南北是因为地球周围存在磁场
86)如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警．此时（ ）
A．红灯亮 B．绿灯亮 C．红、绿灯同时亮 D．红、绿灯都不亮
87)(08湖南株州)如图6所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图7所示。干簧继电器在工作中所利用的电磁现象不包括
A．电流的磁效应 B．磁场对电流的作用
C．磁极间的相互作用 D．磁化
88)(08湖北恩施)如图1，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有
Ａ．导电性 Ｂ．磁性 Ｃ．弹性势能 Ｄ．隔热性
89)(08湖北恩施)图3是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是
Ａ．红灯亮 Ｂ．绿灯亮
Ｃ．红、绿灯同时亮 Ｄ．红、绿灯都不亮
90)图9所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是
A．电磁铁始终没有磁性
B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹
D．电池正、负极接反了
91)(08山东临沂)下列说法正确的是（ ）
A.发电机是根据通电线圈在磁场中受力转动的原理工作的
B.发电机工作时将其他形式的能转化为电能
C.电磁铁磁性强弱与通过电磁铁线圈的电流大小有关
D.电磁铁中电流方向改变其磁性强弱也改变
92)(08四川成都)下列关于电磁铁和磁感线的说法中，正确的是
A．电磁铁的磁性有无和磁性强弱可以改变
B．电磁铁能永久性地保持磁性
C．磁感线是真实存在的
D．磁体外部的磁感线总是从S 极出发，回到N极
二、填空题(共47,每题 分)
1)（08江苏苏州）发电机是根据 原理制成的，它是将 能转化为电能的装置．
2)（08江苏无锡）在“汶川大地震”中，救援人员用雷达式、热红外等多种生命探测仪搜救被困的同胞。其中雷达式生命探测仪是利用电磁波工作的，它发射的电磁波在空气中传播速度约为
m／s；热红外生命探测仪是利用红外线工作的，在黑暗中 (选填“能”或“不能”)发现目标。
3)（08安徽）电动机通电后线圈会在磁场中转动（如图），在线圈转动的过程中_______（选填“会”或“不会”）产生感应电流。
4)（08安徽蚌埠二中）如图6所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会 （选填“伸长”、“缩短”
或“不变”）。
5)（08湖北十堰）如图8是一种环保型手电筒。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮。这种手电筒是根据______________________现象制成的，其获得电能的过程是_______________能转化为电能。
6)（08年大连市）如图1所示，闭合开关，小磁针静止时N极指向通电螺线管的6端。则通电螺线管的n端是_________极；在滑动变阻器的滑片向右移动过程中，通电螺线管对小磁针的磁力逐渐_________。
7)（08辽宁沈阳市）奥斯特实验表明了通电导体周围存在______________。法拉第发现了______________现象，由此发明了发电机，开辟了电气化的时代。
8)（08辽宁省十二市）当扬声器中的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向_______运动；如此反复，线圈带动纸盆_______而发声。与扬声器原理相似的是_______（填“电动机”或“发电机”）。
9)（08湖南衡阳）丹麦物理学家奥斯特首先发现了电流周围存在_________，英国物理学家法拉第首先发现了闭合电路的一部分导体做______________运动，导体中会产生感应电流。
10)（08安徽）电动机在通电后线圈会在磁场中转动（如图），在线圈转动的过程中， （选填“会”或“不会”）产生感应电流。
11)（08安徽）小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图，由图可知当L正常发光时，通过其灯丝的电流是 A，通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡消耗的实际功率为 W。
12)（08甘肃兰州）电镀（在金属物品上镀一层防锈的金属）是利用电流的
效应；电磁起重机是利用电流的
效应工作的。
13)（08甘肃兰州）用磁化的手段记录信息在我们的生活、生产中有很广泛的应用，你能举出两个例子分别是： 和
。
14)（08甘肃天水）磁悬浮列车的车厢和铁轨上分别安放磁体，使它们的两极相对，利用了磁极间相互作用的 力，使列车离开地面，消除了车体与轨道之间的 力。
15)（08广东茂名）如图3所示为我们做过的课本上的实验，其中用来探究电流能否产生磁场的是图___________。电风扇、洗衣机中的电动机工作原理与图_______________的原理相同，要改变电动机的转向可以改变___________________________________.
16)（08广西柳州北海）电磁继电器的工作电路由__________________电路和___________________两部分组成。
17)（08广西钦州）”5-12”四川汶川大地震,造成当地的通信一度中断,对及时了解灾情和救援工作造成了巨大的困难,此时卫星电话发挥了关键的作用. 卫星电话通信是利用 来传递信息的它在真空的速度为 m/s.
18)（08年黑龙江鹤岗）通电螺线管上方的小磁针静止时的指向如图所示，a端是电源的__________极，c端为通电螺线管的__________极．
19)（08湖北荆门）我们的生活赿来赿离不开电，电机（发电机、电动机的统称）在
生活中的应用赿来赿广泛。图6所示简易电机正在实现的能量转
化是把_________________________。图中的两个分别与线圈两端
相连，而又彼此绝缘的铜半环E和F叫______________。
20)（08青海）如图2所示，根据小磁针静止时N、S极的指向，可判断出通电螺线管的A端为________极，电源的a端为________极。
21)（08山东滨州）作为一种应急措施，有时也可以用扬声器代替话筒。如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连的线圈在磁场中振动，从而产生随着声音的变化而变化的 。这种现象在物理学上称为 现象。
22)（08山东枣庄）有一种“隐形飞机”可以有效避开雷达的探测，秘密之一在于它的表面制成特殊形状，这种开关能够 （填“增强或减弱”）电磁波反射回雷达设备，秘密之二，在于它的表面有一层特殊材料，这种材料能够 （填“增强或减弱”）对电磁波的吸收作用。
23)（08重庆）丹麦物理学家奥斯特首先发现了电流周围存在__________；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为______________现象。
24)（08四川内江）如图所示，是电动机在工作过程中线圈处于平衡位置时的示意图，由于磁场对通电导体具有 作用，当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以，线圈不受力的作用，但线圈由于 会继续转动，从而越过平衡位置。
25)（08湘潭）如图7所示，盛水烧杯放置在电磁铁上。当闭合开关S后，电磁铁A端为 极(选填“N”、“S”)，将滑动变阻器的滑片P向右滑动时，烧杯中水面上仍然漂浮的空心小铁球所受浮力 。（选填“增大”、“减小”或“不变”）
26)
(08长春)2008年5月8日奥运火炬在珠峰成功登顶。现场画面信号是利用___________传到电视台的，我们听到电视机里主持人解说的声音是通过______________传播的。
27)(08山东烟台)a、b为两个条形磁铁的两个磁极，根据图8所示的磁感线方向，可以判断a为________，b为______，小磁针上端为_____________。
28)(08河南)科学的发展推动了技术的进步，科学家的发明与创造推动了人类文明的进程。正是由于法拉第发现了 现象，才有了今天的电气化时代。
29)(08河南)小明用导线烧在铁钉上，接入图2所示的电路中，制成了一个电磁铁。闭合开关S，小磁针静止时左端应为＿极，当滑动变阻器的滑片P向左移动时，电磁铁的磁性将 。
30)（08菏泽）作为一种应急措施，有时也可以
用扬声器代替话筒。如图6所示
装置，人对着扬声器的锥形纸盆
说话，声音就会使与纸盆相连的
线圈在——中振动，从而
产生随着声音的变化而变化的电
流。这种产生电流的现象在物理
学上称为 现象。
31)(08湖北襄樊)在家庭电路中，导线相互连接处往往比别处更容易发热，是因为相互连接位置的 较大，因而电能转化为热的功率比较大。发电机是利用 的原理来工作的。
32)(08湖北襄樊)磁悬浮列车是利用 的原理从铁轨上浮起来的。现在有一辆磁悬浮列车以150m/s的速度在轨道上匀速行驶，那么行驶270Km的路程需要 h。
33)（08宁德）（08宁德）如图2所示开关中,进线座、出线座、闸刀、熔线等都是导体,其余如__________和_______都是绝缘体.
如图3所示,当开关S闭合时,通电螺
线管的A端为________极(填N或S),当
滑动变阻器P向左移动时,通电螺线管的
磁性将________(填增强或减弱)
34)（08莆田）家庭电路中“超负荷”是指电路中 过大．出现
上述情况时，电路中的熔断器或空气开关会自动切断电路．
熔断器中的熔丝熔断是电流的 效应引起的．右图是
空气开关的原理图，它切断电路则是电流的 效应引
起的．
35)（08贵阳）发电机是根据 原理制成的．S发电机产生的电流称为感应电流，感应电流的方向与闭合电路一部分导体切割磁感线的方向及 方向有关．
36)(08山东潍坊)如图a所示是著名的奥斯特实验，该实验证明了
如图b所示是小明同学自制的电磁铁，从图中你可以判断出该电磁铁的右端为
极．画出电磁铁周围的磁感线(至少画4条)．
37)(08陕西)如图是利用电磁起重机处理废弃钢铁材料时的场景。电磁起重机有一个巨大的电磁铁，它是根据 的原理制成。若对吸起的钢铁卸载，可采取的方法是 。
38)(08山东)作为一种应急措施,有时也可以
用扬声器代替话筒。如图6所示
装置,人对着扬声器的锥形纸盆
说话,声音就会使与纸盆相连的
线圈在——中振动,从而
产生随着声音的变化而变化的电
流。这种产生电流的现象在物理
学上称为 现象。
39)(08鸡西)通电螺线管上方的小磁针静止时的指向如图所示．A端是电源的 极，c端为通电螺线管的 极.
40)(08来宾)图1为北京奥运圣火在2008年5月8日成功登顶珠穆朗玛峰的场景，它是通过___________传播到电视塔的；珠穆朗玛峰是世界最高峰，其海拨高度为8844. 43__________(填适当单位)．
41)如图所示，当闭合开关，导体AB在磁场中做 运动时，电流表指针会发生摆动，说明电路中有电流产生。此时，在这个实验电路中，_____ _____相当于电源，在此过程中能量的转化情况是_______ __________。
42)(08广东)10．如图4所示是研究“电磁铁磁性强弱”的实验电路图．开关的 可控制磁性的有无；要改变通过电磁铁中的电流大小，可通过改变 实现；要判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的 来确定。
43)(08湖南株州)有一种环保型手电筒，筒内没有电池。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间穿过线圈来回运动，灯泡就能发光。这种手电筒能发电是依据 原理。要使灯泡亮度增大，可采用的方法是 （写出一种即可）。
44)(08安徽)电动机通电后线圈会在磁场中转动（如图），在线圈转动的过程中_______（选填“会”或“不会”）产生感应电流。
45)(08四川达州)闭合电路的一部分导体在 中做 运动时，导体中就会有电流产生，这种现象叫电磁感应。所产生的电流叫____________。
46)(08蚌埠二中)如图6所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线
管，闭合开关后，弹簧长度会 （选填“伸长”、“缩短”
或“不变”）。
47)(08四川成都)电动机是根据_____________________的原理制成的。发电机的原理是：____________________________。
三、实验,探究题(共15,每题 分)
1)（08江苏徐州）老师在课堂上演示了电磁感应实验后，小杨同学有了新的想法：如果线圈不动，磁体相对于线圈运动是否也会产生电流 于是他找来线圈、条形磁铁、灵敏电流计和一些导线开始探究。当他把条形磁铁插入线圈的瞬间，电流表指针发生了偏转(如图7所示)，实验成功了!小杨又想：在这个实验中，感应电流的大小与哪些因素有关呢 请你针对小杨的问题提出一个猜想，并设计实验验证你的猜想。
猜想：
实验设计：
2)（08安徽芜湖）科学研究经常需要猜想与假设。合理的猜想与假设不是主观臆测，它总伴随着理性的
分析和科学的思考，并有待进一步的实验检验。
(1)1 9世纪20年代，以塞贝克为代表的科学家已经认
识到：温度差会引起电流。安培考虑到地球自转
造成了太阳照射后地球正面与背面的温度差，于
是提出如下假没：地球磁场是由绕地球的环形电
流引起的。若规定地磁场N极与S极在地球表面
的连线称为“磁子午线”(如图1 2所示)，则安培假
没中的电流方向应该是( )
A．由西向东垂直磁子午线
B．由东向西垂直磁子午线
C．由南向北沿磁子午线
D．由北向南沿磁子午线
(2)和物理学家们一样，在初中物理的科学探究中，我们经常要根据自己的经验和已有
的知识进行猜想与假没，对某种物理现象作出试探性的解释。回顾你的物理学习历
程，列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例，要求写
出猜想的内容和依据，并简要说明实验验证的过程。
3)(08温州)“大胆猜想与小心求证”是科学研究的基本要求。如图是课堂上老师的演示实验。在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关，原来静止的小磁针转动了。某同学看了实验后想到：小磁针转动肯定是因为受到力的作用。这个力是谁施加给它的呢 他认为有这几种可能：可能是风吹；可能是小磁针旁磁铁的吸引；可能是铁质物体接近小磁针；还可能是直导线中有电流通过时产生了磁场。
(1)该同学得出“小磁针转动肯定是因为受到力的作用”的结论，其依据是 ▲ 。
(2)铁质物体接近小磁针，小磁针会转动，这是因为 ▲ 。
(3)为了验证是“直导线中通过的电流产生的磁场使小磁针转动”这一事实，最简单的实验操作是 ▲ 。
(4)老师在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针将 ▲ 。
4)(08浙江金华)在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针。
为验证奥斯特实验，小杰把通电的台灯(60W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转。带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点。这时．老师让小杰用两节干电池(3v)和一段电阻丝(15Ω)重新做这个实验．结果缝表针发生了偏转。
(1)磁化后．这枚缝衣针的针尖是 ▲ 极。(填“S”或“N”)
(2)在课堂实验中，电阻丝中通过的电流大小为 ▲ 安。
(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是 ▲ (填“A”或“B”)
A．台灯线内有两根导线，且电流方向相反,产生的磁性相互抵消
B．台灯线内电流太小,产生的磁场太弱，不足以让小磁针偏转
5)（08北京密云）如图所示是小明同学探究电磁铁跟哪些因素有关的实验装置，A是电磁铁，B是弹簧，C是铁块。图示中的弹簧长度为15cm。a、b两接线柱之间的线圈匝数是1500匝，a、c两接线柱之间的线圈匝数是2500匝。其实验数据己记录在表中国（2分）
通过分析第3、4次实验数据，你可得出的结论是 。
电流/A 所用接线柱 弹簧长度/cm
1 a、b 16
1.5 a、b 17
2 a、b 17.8
2 a、c 18.5
6)（08甘肃天水）（2分）在“研究影响电磁铁磁性强弱的因素”时，设计了如图11所示的电路，实验中通过比较铁钉A、B吸引大头针的多少来判断磁性的强弱。
（1）闭合开关后，发现铁钉A比B吸引的大头针的个数多。说明：当电流一定时，线圈匝数越多，磁性越 ；
（2）调节滑动变阻器滑片的位置，使电路中的电流增大，发现铁钉A吸引大头针的个数增多。说明：线圈匝数一定时，电流越大，磁性越 。
7)（08广西南宁）是如图12所示，某物理兴趣小组的同学，用较长的软电线两端与灵敏电流计两接线柱连接起来，两同学拿着电线的两处，分别站在地面上的东西方向，象跳绳一样在空中不停地摇动电线，可看到灵敏电流计的指针发生偏转。请你利用学过的物理知识解释这个现象。
8)（08山东威海）请你在图16所示的通电螺线管中标出电流的方向和螺线管的N、S极。
9)（山东淄博）在研究电磁铁的磁性强弱跟什么因素有关时，小华和小明从实验室选取了匝数分别为50匝和100匝的外形相同的电磁铁，并先后将这两个电磁铁接入电路中，如图6所示。闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P重复了多次实验，记录如下：
线圈匝数 50 100
实验次数 1 2 3 4 5 6
电流表示数／A 1.0 1.3 1.6 1.0 1.3 2.0
吸引大头针的最多数目／枚 5 8 10 10 16 25
（1）实验中他们是通过电磁铁
________________来判定其磁性强弱的。
（2）分析第1、2、3次的实验记录，可得出结论:
。（3）分析第1、4次和2、5次的实验记录，可得出结论:
。
10)（08山西太原）小明设计了一种“自动限重器”，如图11（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图11（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
（1）由图11（乙）中的图象可知，随着压力
F的增大，压敏电阻R1的阻值将________。
（2）用笔画线代替导线将图11（甲）的电路
连接完整。
（3）随着控制电路电流的增大，电磁铁的磁性
将_________，当电磁继电器线圈中的电流大小
为30mA时，衔铁被吸下。若货架能承受的最大
压力为800N，则所选滑动变阻器R2的最大阻值至少为___________Ω。
11)（08郴州市）冬冬将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁
甲和乙，按图14连接好电路，探究“影响电磁铁磁性强弱的因数”。请你结合谈实验中的
具体情况，完成下面的内容．
(1)通过观察电磁铁_________________的不同，可以判断电磁铁的磁性强弱不同。
(2)电磁铁乙的铁钉帽端为_______________极（填“N”或“S”）
(3)滑片P向A端移动时，甲的磁性将________________ (填“变大”、“变小”或“不变”)，说明了_________________________________________________.
(4)流过电磁铁甲的电流________________电磁铁乙的电流(填“大于”、“小于”或“等于”)．电磁铁甲、乙磁性强弱不同的原因是______________________________________．
12)（08福建三明）磁场看不见、摸不着，在探究“通电螺线管磁场”的实验中,为了研究通电螺线管周围的磁场分布情况,我们通常选用_________________做实验来显示其周围的磁场分布情况,如图21所示的是通电螺线管的外部磁场分布情况,根据实验现象和你已有的知识可初步推断:
通电螺线管周围的磁场分布与______________磁铁的像类似.
13)(08长春)在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了图14所示的电路。
（1）图A、B串联的目的是___________。
（2）闭合开关后，分析图中的现象，得出的结论是____________。
（3）B铁钉的钉尖是________极。若让B铁钉再多吸一些大头针，滑动
变阻器的滑片应向______端移动。（选填“左”或“右”）
14)（08黄石）图14是某课外活动小组仿制的一个能产生持续电流的装置—发电机，装有手摇柄（未画出）的转轴垂直穿过圆盘中心，金属圆盘放在蹄形磁铁之间，圆盘的轴心和能在圆盘的边缘滑动接触的滑片通过金属导线与电流表相连。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间不断转动，每根导线都在做切割磁力线的运动，从而产生持续电流。当以某一转速匀速转动金属圆盘时，电流表有一定的计数。
根据上述材料，请完成下面的实验探究填空：
(1)换用 的磁铁，其它条件不变，发现电流表读数增大，说明电流大小跟磁场强弱有关；
(2)换用一个半径大一些的金属圆盘，其它条件不变，发现电流表读数增大，说明电流大小也跟 有关；
(3)当圆盘转速增大，其它条件不变时，发现电流表读数也增大，说明电流大小还跟 有关。
15)(08山东潍坊)如图所示，是小明同学探究“怎样产生感应电流”的实验装置．ab是一根铜棒，通过导线连接在灵敏电流计的两接线柱上．实验时发现，无论怎样水平移动金属棒，指针都没有明显偏转(仪器、接触都完好)．请从两个方面写出改进措施：
①
②
四、综合题(共1,每题 分)
1)(08安徽芜湖)科学研究经常需要猜想与假设。合理的猜想与假设不是主观臆测，它总伴随着理性的
分析和科学的思考，并有待进一步的实验检验。
(1)1 9世纪20年代，以塞贝克为代表的科学家已经认
识到：温度差会引起电流。安培考虑到地球自转
造成了太阳照射后地球正面与背面的温度差，于
是提出如下假没：地球磁场是由绕地球的环形电
流引起的。若规定地磁场N极与S极在地球表
的连线称为“磁子午线”(如图1 2所示)，则安培假
没中的电流方向应该是( )
A．由西向东垂直磁子午线
B．由东向西垂直磁子午线
C．由南向北沿磁子午线
D．由北向南沿磁子午线
(2)和物理学家们一样，在初中物理的科学探究中，我们经常要根据自己的经验和已有
的知识进行猜想与假没，对某种物理现象作出试探性的解释。回顾你的物理学习历
程，列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例，要求写
出猜想的内容和依据，并简要说
五、作图题(共37,每题 分)
1)（08江苏淮安）通电螺线管的N、S极如题23—2图所示，请在方框内画出电池符号．
2)08江苏南京）图17中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．
3)（08江苏南通）根据图丙中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。
4)（08江苏苏州）在图上标出通电螺线管中的电流方向及通电螺线管的N极．
5)（08江苏无锡）如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
6)（08江苏扬州）图11是闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N级和小磁针的N级。
7)（08江苏镇江）标出通电螺线管中的电流方向和N、s极．
8)(08湖南衡阳）根据图c中小磁针的指向标出电源的“＋”“－”极。
9)(08宜昌) (1)图3所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。
10)（08北京密云）根据图中线圈的电流方向，标出通电螺线管的N、S极。
11)（08福建泉州）如图8所示，请标出通电螺线管中的电流方向；
12)（08甘肃嘉峪关）请根据图7中小磁针静止时的指向，在图中的左端括号内标出电磁铁的磁极（N或S），并在图中画出电磁铁上的绕线。
13)（08甘肃兰州）如图7所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极。
14)（08甘肃兰州）图8是用道钉撬来撬铁路枕木上的道钉，O是支点。请在图中做出它的动力臂L1和阻力臂L2。
15)（08甘肃天水）闭合开关S后，通电螺线管与磁极间的磁感线形状如图9所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。
16)（08海南）画出丙图中磁感线的方向。
17)（08湖北荆门）在图9中虚线上标出通电螺线管周围磁感线的方向。
18)（08山东枣庄）请在下面右图中标出通电螺线管A端、永磁体B端的磁极和磁感线的方向。
19)（08四川内江）如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。
20)（08四川攀枝花）(2分)通电螺线管周围的磁感线分布及方向如图所示，请标出它的N、S极以及电源的正负极。
21)（08湖南怀化）通电螺线管上方有一静止的小磁针，如图13所示，根据图13中通电螺线管的磁感线的方向，标出小磁针的N极和电源的正、负极。
22)如图所示，画出图中描述两磁极之间磁场的磁感线。
23)（08广安）粗细均匀重为3N的木棒靠在墙上如图6所示，请你在图上作出木棒所受重力的示意图。
请你在图7上标明通电螺线管的N,S极。
请你完成图8的光路图。
24)（０８吉林）（1）请在图l1中画出小鸟受到的重力的示意图。
（2）请在图12中画出压力F的力臂L。
（3）如图13所示，若改变通电导线中电流的方向，则小磁针的转动方向将_______，这说明电流的_______方向跟通电导线中电流的方向有关。
25)
(08吉林)（3）如图13所示，若改变通电导线中电流的方向，则小磁针的转动方向将_______，这说明电流的_______方向跟通电导线中电流的方向有关。
26)（08南充）请在图4中画出使杠杆OA平衡时最小动力F1的示意图和阻力F2的力臂L2。
如图5所示，按小磁针的指向标出螺线管的极性和电流方向。
27)如图5所示，是某人在撬石头时的情景，请你画出力F的力臂L
如图6所示，已知两条经过凸透镜后的折射光线，请画出两条对应的入射光线。
小磁针静止在如图7所示的位置，请你在图中标出小磁针的N极和S极。
28)（08莆田）根据图乙中小磁针静止时N极的指向，在图乙中标出电源的正、负极，并画出通电
螺线管外部的一条磁感线及其方向．
29)（08资阳）如下左图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼（已画出）。请画出入射光线、反射光线的大致方向，标明入射角r 和折射角θ。
请按要求将上右图中的电磁铁连入你设计的电路中（在方框内完成）。要求：A电路能改变电磁铁磁性的强弱；B．电路接通后能使小磁针静止在图示位置
30)(08上海)在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
31)
(08天津)某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．
32)(08厦门)接通电源，小磁针静止时的位置如图15所示，请标出电源的“+”、“-”极。
33)(08乌鲁木齐)丙图是通电螺线管，请根据小磁针的指向在图上标出螺线管的N极和电流的方向。
34)(08来宾)标出图11中的磁感线方向和小磁针的N、s极
35)开关闭合后磁感线的形状如图所示，请在图中标出磁铁A的磁极和磁感线的方向。
36)(08四川达州)如图所示为两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的磁极以及相应的磁感线的方向。
37)(08天全中学)在图11中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向。（2分）
标准答案
一、选择题(共92,每题 分)
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)D
23)C
24)C
25)B
26)A
27)
28)C
29)B
30)C
31)C
32)
33)
34)
35)C
36)C
37)B
38)D
39)B
40)D
41)D
42)D
43)B
44)B
45)C
46)Ｄ
47)Ｂ
48)
49)
50)C
51)
52)B
53)
54)A
55)D
56)A
57)A
58)B
59)C
60)
61)B
62)C
63)B
64)B
65)AB
66)B
67)C
68)
69)ABC
70)D
71)
72)C
73)C
74)C 理由：只要答出“导体ab向左运动，切割磁感线，符合产生感应电流的条件，所以电流表指针偏转”；或答出：“其它选项，不符合产生感应电流的条件，电流表指针不会发生偏转
75)
76)D
77)D
78)D
79)B
80)D
81)B
82)C
83)C
84)A
85)
86)A
87)B
88)B
89)A
90)C
91)B
92)A
二、填空题(共47,每题 分)
1)
2)
3)
4)
5)电磁感应（填“磁生电”不扣分），机械；
6)．N；减小
7)．磁场电磁感应
8)
9)磁场 切割磁感线
10)会
11) 0.6 1.5
12)化学 磁
13)银行卡、磁盘、磁带等。
14)
15)
16)低压控制；高压工作
17)无线电波(或电磁波) 3×108
18)正 N
19)电能转化为机械能 换向器(或换向片)
20)
21)
22)
23)
24)
25).S，减小
26)电磁波 空气
27)S极 S极 N极
28)电磁感应
29)S 增强
30).磁场电磁感应
31)电阻 电磁感应
32)同名磁极相排斥 0.5
33)胶木盖 瓷底 手柄 N 减弱
34)电流 热 磁
35)电磁感应 磁场
36)
37)通电导体（或通电螺线管）周围存在磁场 切断电源
38)磁场 电磁感应
39)正 N 1000 80％
不能 开关由2转换到l时．电压表正负接线柱接反了．
评分标准：只受说出电压表正负接线柱接反了即可给分
40)
41)切割磁感线；导体；机械能转化为电能
42)
43)电磁感应，加快摇晃、增加线圈匝数或更换磁性更强的永磁体
44)
45)磁场 切割磁感应线 感应电流
46)缩短
47)通电导体在磁场中受力 电磁感应
三、实验,探究题(共15,每题 分)
1)
2)
3)
4)(1)S (2)O．2 (3)B
5)
6)
7)答：地球是个巨大的磁体(1分)，摇动电线时，闭合电路部分导体(1分)做切割地磁感线运动(1分)，产生感应电流(1分)。
8)
9)（1）吸引大头针的最多数目
（2）线圈匝数一定时，电流越大，电磁铁的磁性越强。
（3）电流一定时，线圈匝数越多，电磁铁的磁性越强。
10)（1）减小（2）如右图所示（3）增强 120
11)
12)
13)4分）（1）控制电流相等
（2）电流一定时，电磁铁的匝数越多磁性越强
（3）S 左
14)
15)
四、综合题(共1,每题 分)
1)B
五、作图题(共37,每题 分)
1)
2)
3)
4)
5)
6)
7)
8)标出电源“+”、“－”极计2分
9)（1）磁感线方向和磁极正确各1分，
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)
23)
24)
25)
26)如图所示
27)
28)
29)
30)
31)．(4分)如图答l所示
评分标准：控制电路连接正确给2分，工作电路连接正确给2分．
32)
33)省略
34)
35)
36)省略
37)
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
