第2章《对环境的察觉》光学作图专题训练

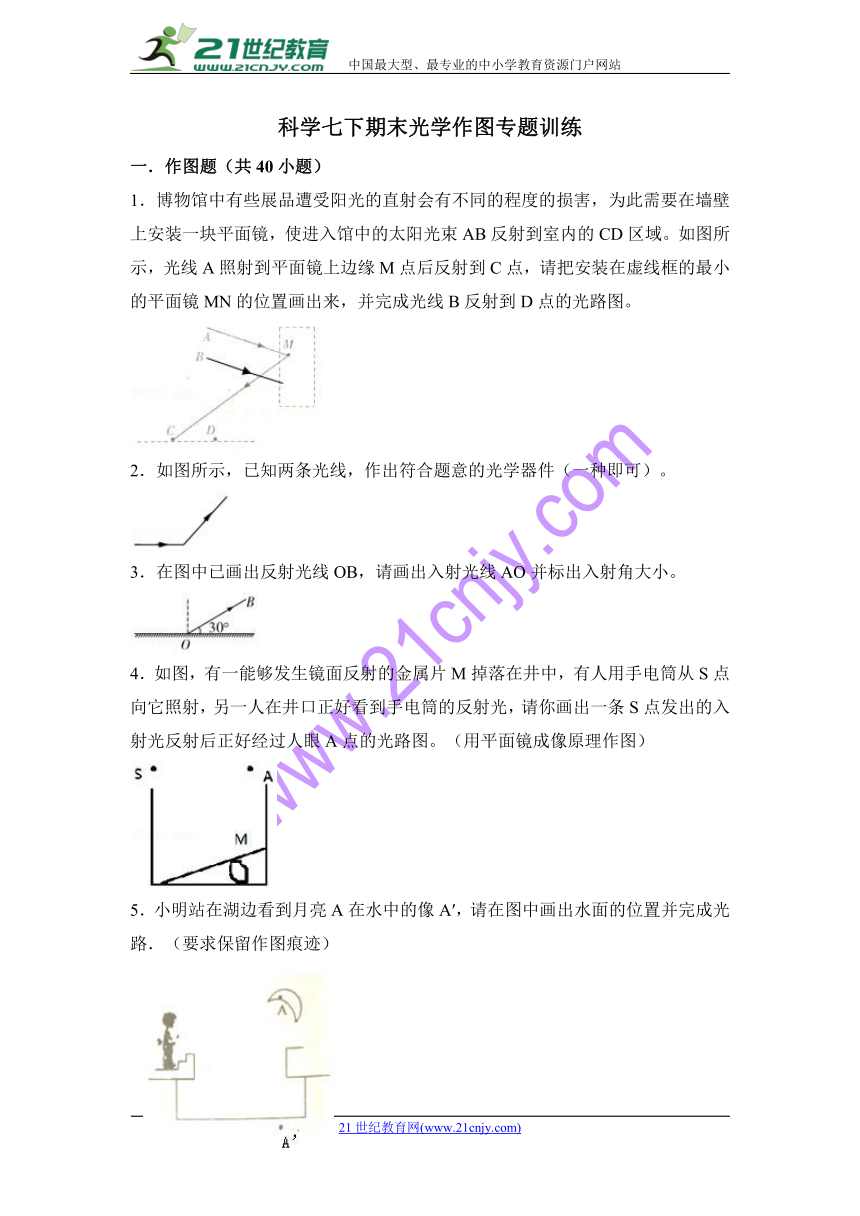

科学七下期末光学作图专题训练
一．作图题（共40小题）
1．博物馆中有些展品遭受阳光的直射会有不同的程度的损害，为此需要在墙壁上安装一块平面镜，使进入馆中的太阳光束AB反射到室内的CD区域。如图所示，光线A照射到平面镜上边缘M点后反射到C点，请把安装在虚线框的最小的平面镜MN的位置画出来，并完成光线B反射到D点的光路图。
2．如图所示，已知两条光线，作出符合题意的光学器件（一种即可）。
3．在图中已画出反射光线OB，请画出入射光线AO并标出入射角大小。
4．如图，有一能够发生镜面反射的金属片M掉落在井中，有人用手电筒从S点向它照射，另一人在井口正好看到手电筒的反射光，请你画出一条S点发出的入射光反射后正好经过人眼A点的光路图。（用平面镜成像原理作图）
5．小明站在湖边看到月亮A在水中的像A′，请在图中画出水面的位置并完成光路．（要求保留作图痕迹）

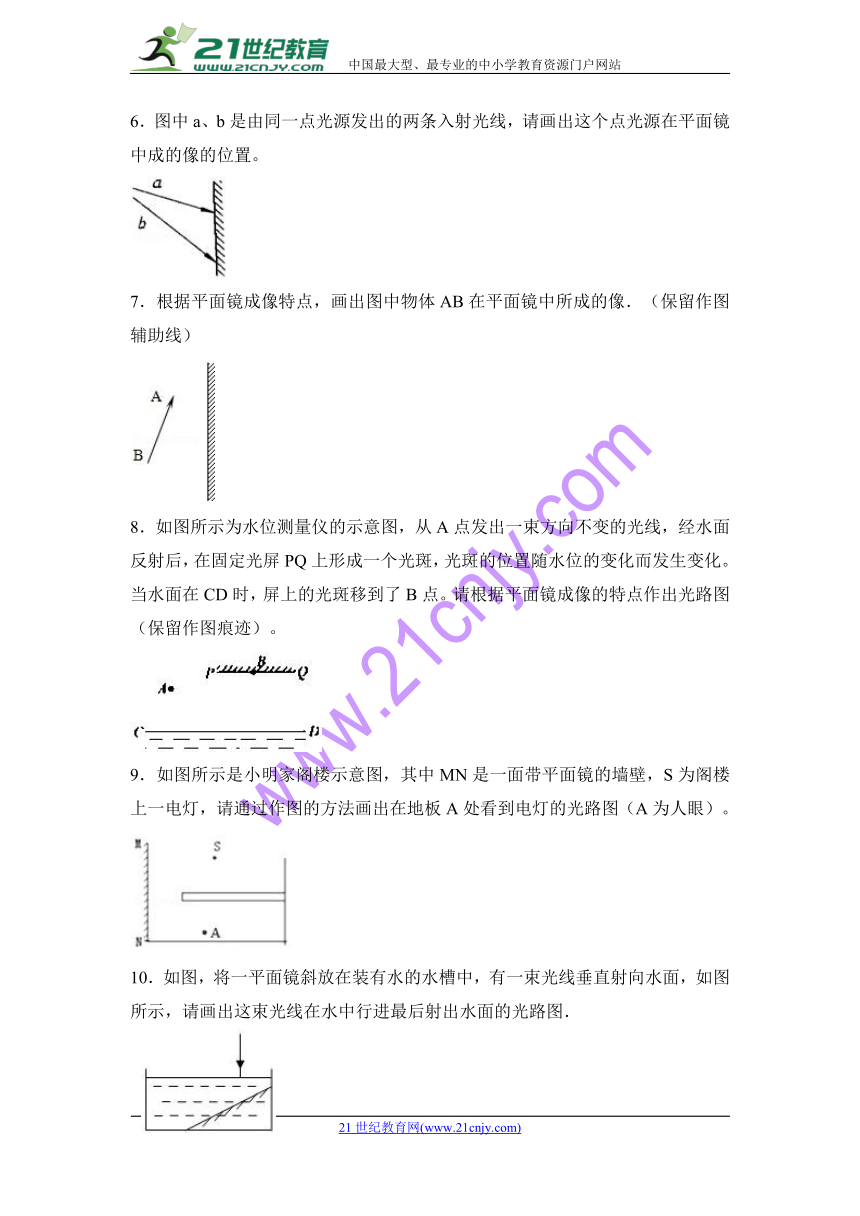

6．图中a、b是由同一点光源发出的两条入射光线，请画出这个点光源在平面镜中成的像的位置。
7．根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）
8．如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD时，屏上的光斑移到了B点。请根据平面镜成像的特点作出光路图（保留作图痕迹）。21世纪教育网
9．如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出在地板A处看到电灯的光路图（A为人眼）。
10．如图，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．

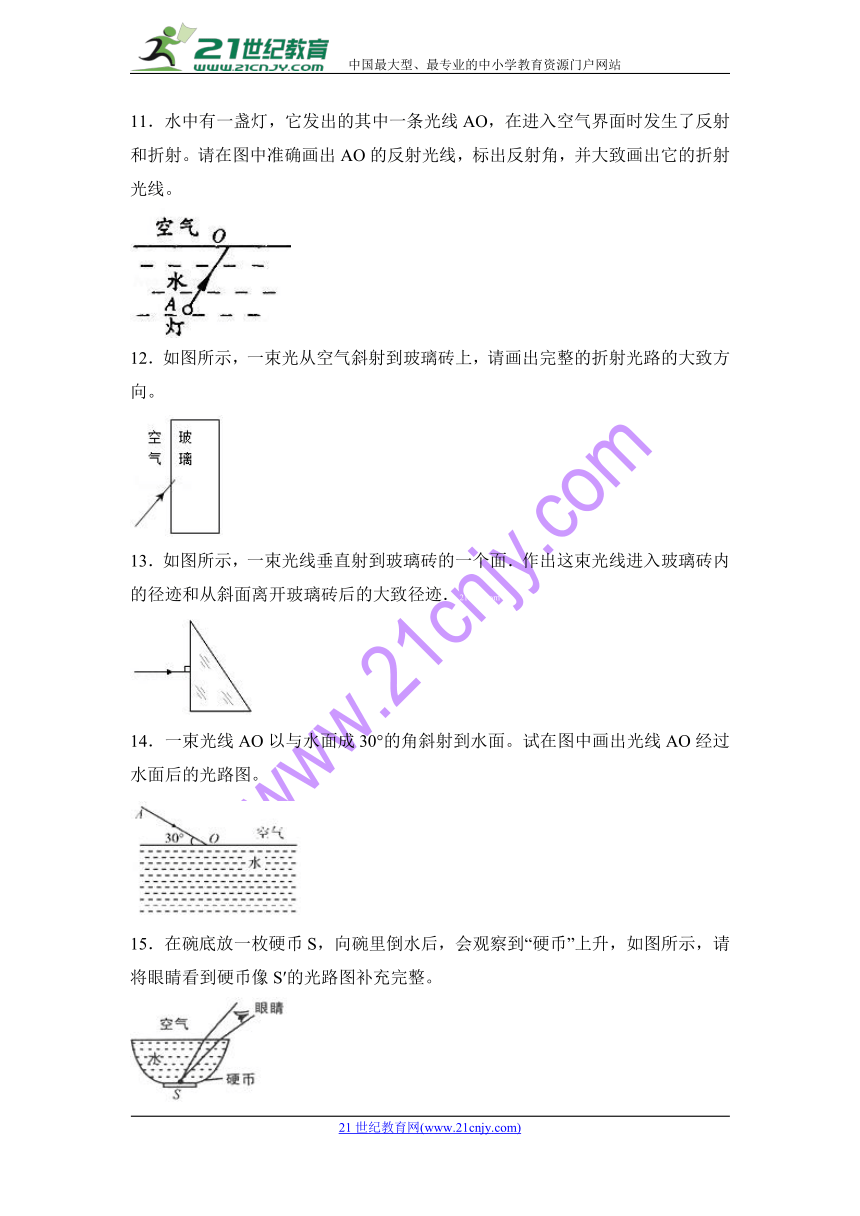

11．水中有一盏灯，它发出的其中一条光线AO，在进入空气界面时发生了反射和折射。请在图中准确画出AO的反射光线，标出反射角，并大致画出它的折射光线。21教育网
12．如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。
13．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．21cnjy.com
14．一束光线AO以与水面成30°的角斜射到水面。试在图中画出光线AO经过水面后的光路图。
15．在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像S′的光路图补充完整。21·cn·jy·com

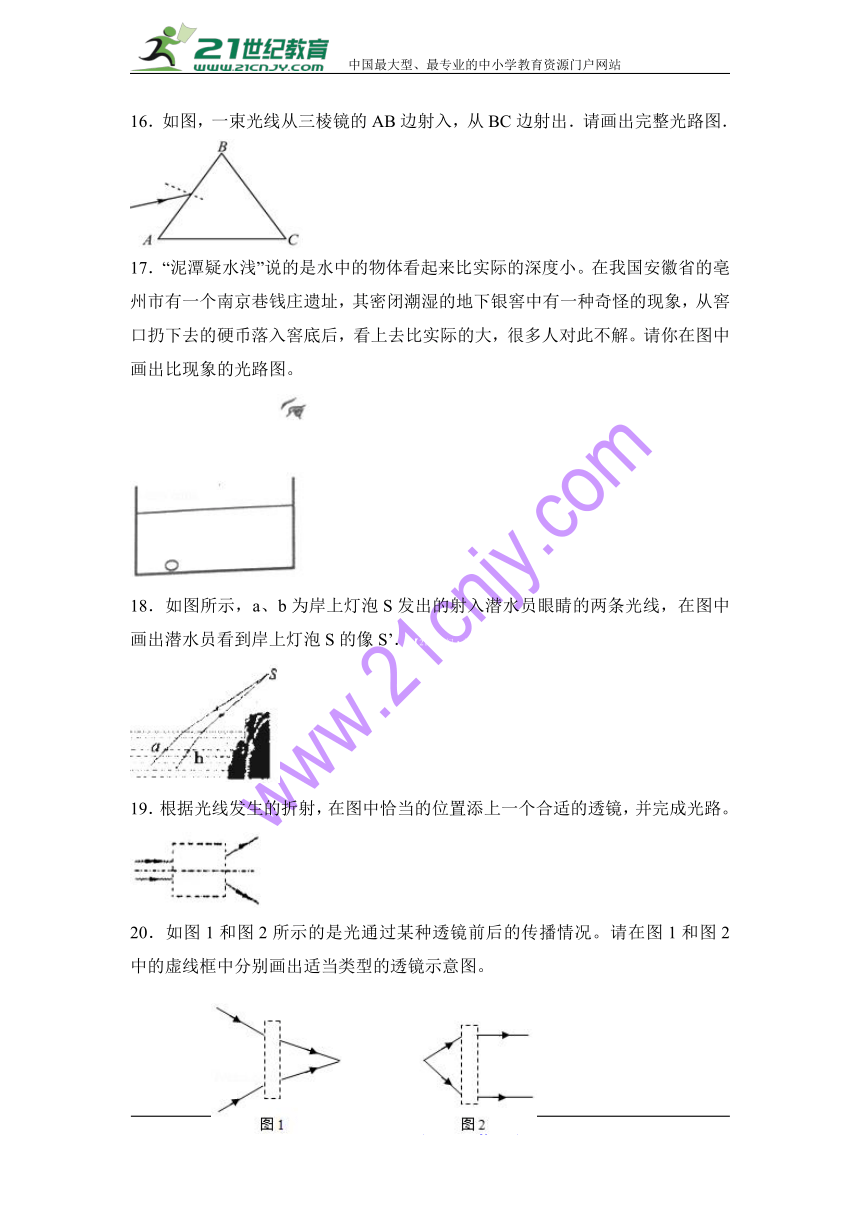

16．如图，一束光线从三棱镜的AB边射入，从BC边射出．请画出完整光路图．
17．“泥潭疑水浅”说的是水中的物体看起来比实际的深度小。在我国安徽省的亳州市有一个南京巷钱庄遗址，其密闭潮湿的地下银窖中有一种奇怪的现象，从窖口扔下去的硬币落入窖底后，看上去比实际的大，很多人对此不解。请你在图中画出比现象的光路图。www.21-cn-jy.com
18．如图所示，a、b为岸上灯泡S发出的射入潜水员眼睛的两条光线，在图中画出潜水员看到岸上灯泡S的像S’．【21·世纪·教育·网】
19．根据光线发生的折射，在图中恰当的位置添上一个合适的透镜，并完成光路。
20．如图1和图2所示的是光通过某种透镜前后的传播情况。请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。21·世纪*教育网

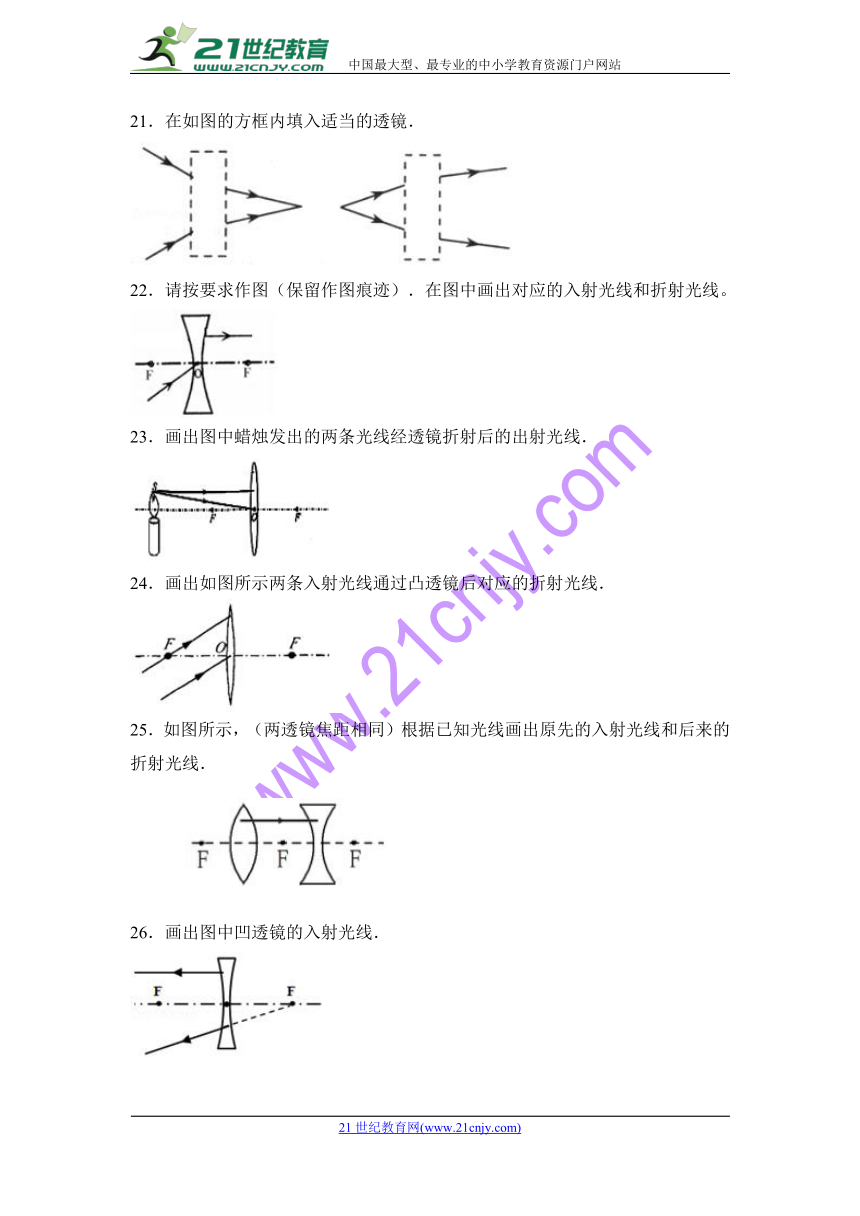

21．在如图的方框内填入适当的透镜．
22．请按要求作图（保留作图痕迹）．在图中画出对应的入射光线和折射光线。
23．画出图中蜡烛发出的两条光线经透镜折射后的出射光线．
24．画出如图所示两条入射光线通过凸透镜后对应的折射光线．
25．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线．
26．画出图中凹透镜的入射光线．
27．如图所示，a、b是经凸透镜折射后的两条光线，请在图中画出这两条光线的入射光线．
28．如图所示，O是透镜的光心，F是透镜的焦点。请画出图中光线AO和BC通过透镜前后的完整光路。
29．一束光经过光学元件后水平射出，请你在图中的甲、乙、丙位置提供三种不同的光学元件的方案并确定光学元件的位置．（有必要的作图痕迹）
30．请在图中画出两条入射光线经过透镜后的折射光线．
31．如图所示，一束光线先通过凹透镜L1，再通过凸透镜L2．请补充完整光路．
32．画出点光源S发出的光经过凸透镜后的传播方向。
33．完成如图中的光路图．
34．（1）如图1所示，请在图中画出两条入射光线通过凸透镜后的折射光线。
（2）如图2所示，OB为一束光线在水面的反射光线，O为入射点，请画出入射光线和其进入水中大致的折射光线。2·1·c·n·j·y
（3）如图3所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）www-2-1-cnjy-com
35．如图所示，请作出经凸透镜折射后的光线和射入凸透镜的光线。
36．作图
（1）在图甲中作出物体AB的像A′B′。
（2）在图乙中画出合适的透镜。
37．按照题目要求作图：
（1）根据凸透镜对光线的作用，作出图中两条折射光线和一条入射光线．
（2）一束光斜射向水面上O点，产生折射和反射，其反射光线如图所示，请在图中作出此光线的入射光线和折射光线．2-1-c-n-j-y
38．光学黑箱中有焦距都是4cm的凸透镜和凹透镜各一只，凸透镜主光轴CC′如图所示．一条光线对准凸透镜焦点射入黑箱，折射后对准凹透镜焦点方向射去，经凹透镜折射后从黑箱射出．请完成箱内完整的光路（画出凸透镜、光线、凹透镜的主光轴和焦点）．21*cnjy*com
39．请在图中物体与人眼间（虚线框内）添上合适的透镜，使物体成像于视网膜上。
40．请根据近视眼的成因和矫正方法，在下图所示的方框内画出矫正所需的透镜．
　

科学七下期末光学作图专题训练答案
　
一．作图题（共40小题）
1．
　
2．
3．
　
4．
　
5．
　
6．
　
7．
　
8．
9．
。
　
10．
　
11．
　
12．
。
　
13．
　
14．
　
15．
　
16．
　
17．
　
18．
　
19．
。
　
20．
。
　
21．
　
22．
　
23．
　
24．
　
25．
　
26．
．
　
27．
　
28．
　
29．
　
30．
　
31．
　
32．
　
33．
　
34．
（1）
；
（2）；
（3）
。
　
35．
　
36．（1）
（2）
　
37．
　
38．
　
39．
　
40．
