表征交变电流的物理量(山东省枣庄市)

课件11张PPT。 表征交变

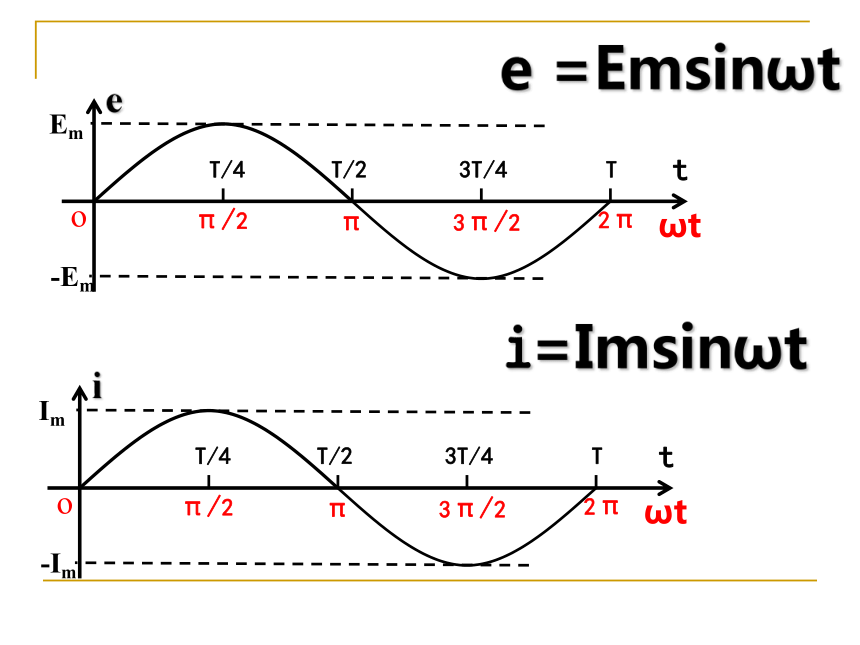

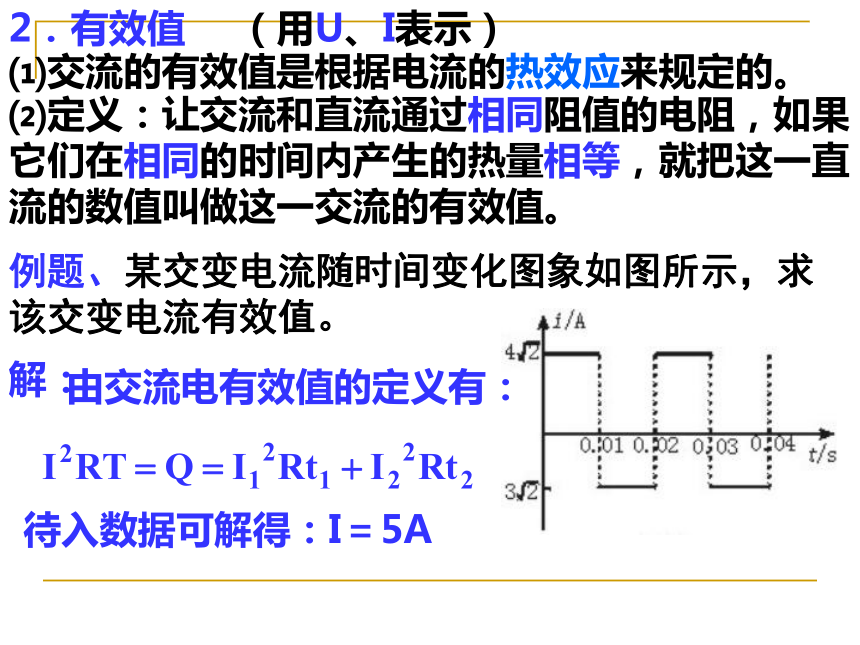

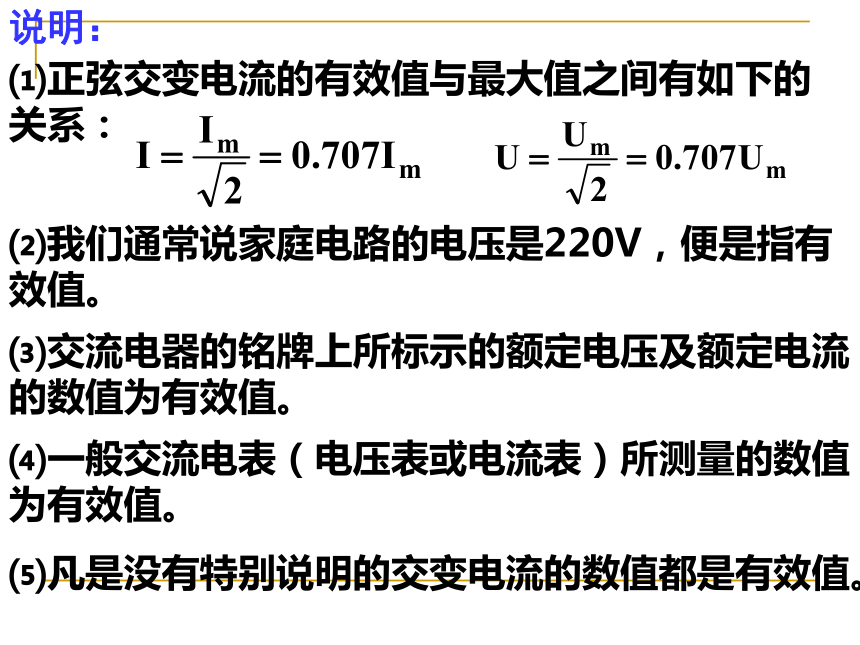

电流的物理量e =Emsinωti=Imsinωt§5.2 表征交变电流的物理量 一、周期和频率 1．周期（T）：交变电流完成一次周期性变化所需的时间。单位是秒（s）。 2．频率（f）：交变电流在1s内完成周期性变化的次数。单位是赫兹（Hz）。且f=1/T。 我国工农业生产和生活中用的交变电流，周期T=0.02 s，f=50 Hz，电流方向每秒改变100次。 二、最大值和有效值 1．最大值：交变电流在一个周期内所能达到的最大数值。 用 Im、Em表示 Em=NBSW2．有效值 ⑴交流的有效值是根据电流的热效应来规定的。 ⑵定义：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的热量相等，就把这一直流的数值叫做这一交流的有效值。 （用U、I表示）例题、某交变电流随时间变化图象如图所示，求该交变电流有效值。 由交流电有效值的定义有： 解：待入数据可解得：I＝5A 说明：⑴正弦交变电流的有效值与最大值之间有如下的关系： ⑵我们通常说家庭电路的电压是220V，便是指有效值。 ⑶交流电器的铭牌上所标示的额定电压及额定电流的数值为有效值。 ⑷一般交流电表（电压表或电流表）所测量的数值为有效值。 ⑸凡是没有特别说明的交变电流的数值都是有效值。 220V例1 如图是一个按正弦函数规律变化的交变电流
请根据图象求出它的周期,频率,最大值和有效值,
并写出电流的函数表达式.解析:由图象可知:
T=0.2s 根据 f=1/T 得:
f=5Hz.
有效值:最大值:电流的函数表达式:[例题分析]：
例2、根据下列交变电流的图像，求解它们的有效值。3、正弦交流电压U=50sin100πt（V）加在一个氖管灯泡两端，已知氖管的辉光电压为 ，求：这个氖管灯泡接在此交流电压上一个周期里发光的时间是多少？4．交流发电机矩形线圈边长ab=cd=0.4 m，bc=ad=0.2 m，共50匝，线圈电阻r=1 Ω，线圈在B=0.2 T的匀强磁场中，绕垂直磁场方向的轴OO′以 转/秒（R/s）的转速匀速转动，外接电阻R=9 Ω，如图所示.求： （1）线圈产生的感应电动势的瞬时值表达式
（2）电压表读数；
（3）电阻R上电功率。
（4）从该位置起转过90度，通 过R的电荷量Q
