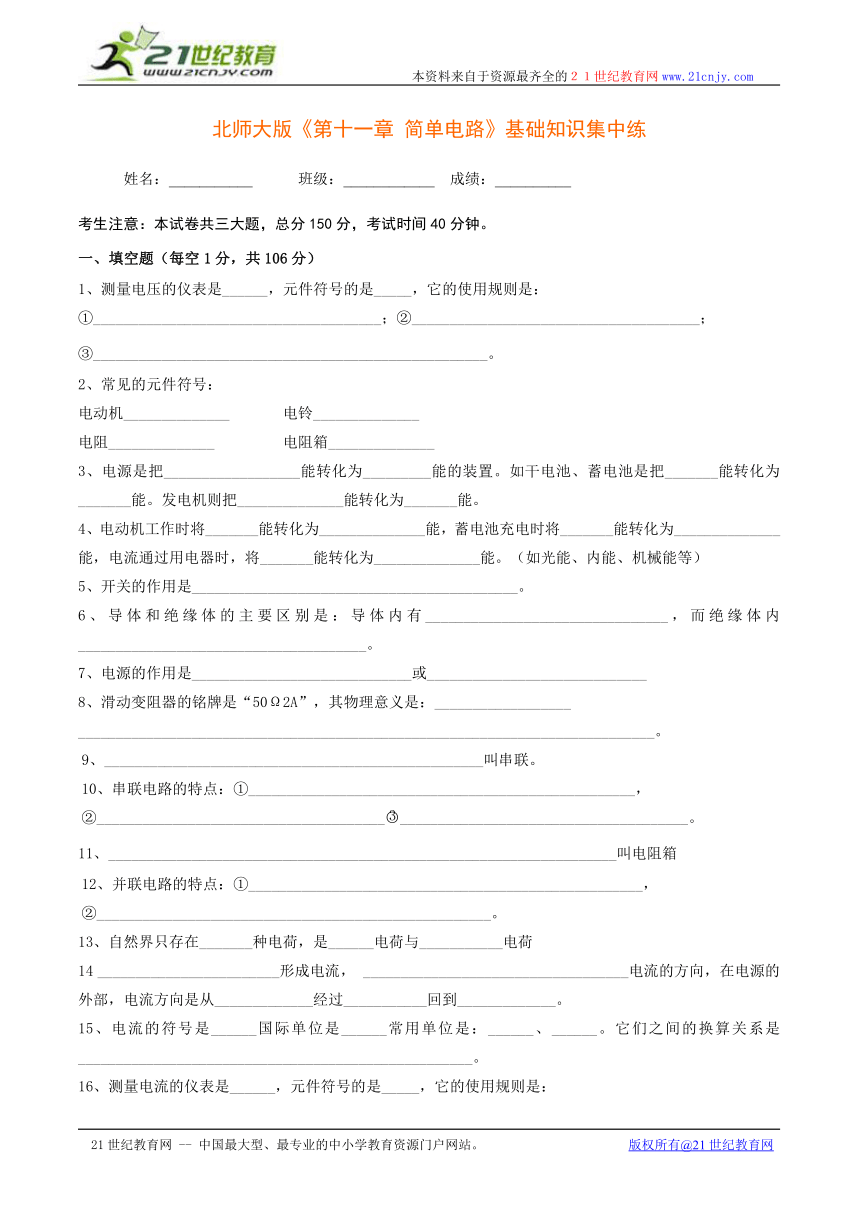

北师大版《第十一章 简单电路》基础知识集中练
姓名：___________ 班级：____________ 成绩：__________
考生注意：本试卷共三大题，总分150分，考试时间40分钟。
一、填空题（每空1分，共106分）
1、测量电压的仪表是______，元件符号的是_____，它的使用规则是：
①______________________________________；②______________________________________；
③____________________________________________________。
2、常见的元件符号：
电动机______________ 电铃______________
电阻______________ 电阻箱______________
3、电源是把__________________能转化为_________能的装置。如干电池、蓄电池是把_______能转化为_______能。发电机则把______________能转化为_______能。
4、电动机工作时将_______能转化为______________能，蓄电池充电时将_______能转化为______________能，电流通过用电器时，将_______能转化为______________能。（如光能、内能、机械能等）
5、开关的作用是___________________________________________。
6、导体和绝缘体的主要区别是：导体内有________________________________，而绝缘体内______________________________________。
7、电源的作用是_____________________________或_____________________________
8、滑动变阻器的铭牌是“50Ω2A”，其物理意义是：__________________
____________________________________________________________________________。
9、__________________________________________________叫串联。
10、串联电路的特点：①___________________________________________________，
②____________________________________________________________________________。
11、___________________________________________________________________叫电阻箱
12、并联电路的特点：①____________________________________________________，
②____________________________________________________。
13、自然界只存在_______种电荷，是______电荷与___________电荷
14 ________________________形成电流， ___________________________________电流的方向，在电源的外部，电流方向是从_____________经过___________回到_____________。
15、电流的符号是______国际单位是______常用单位是：______、______。它们之间的换算关系是____________________________________________________。

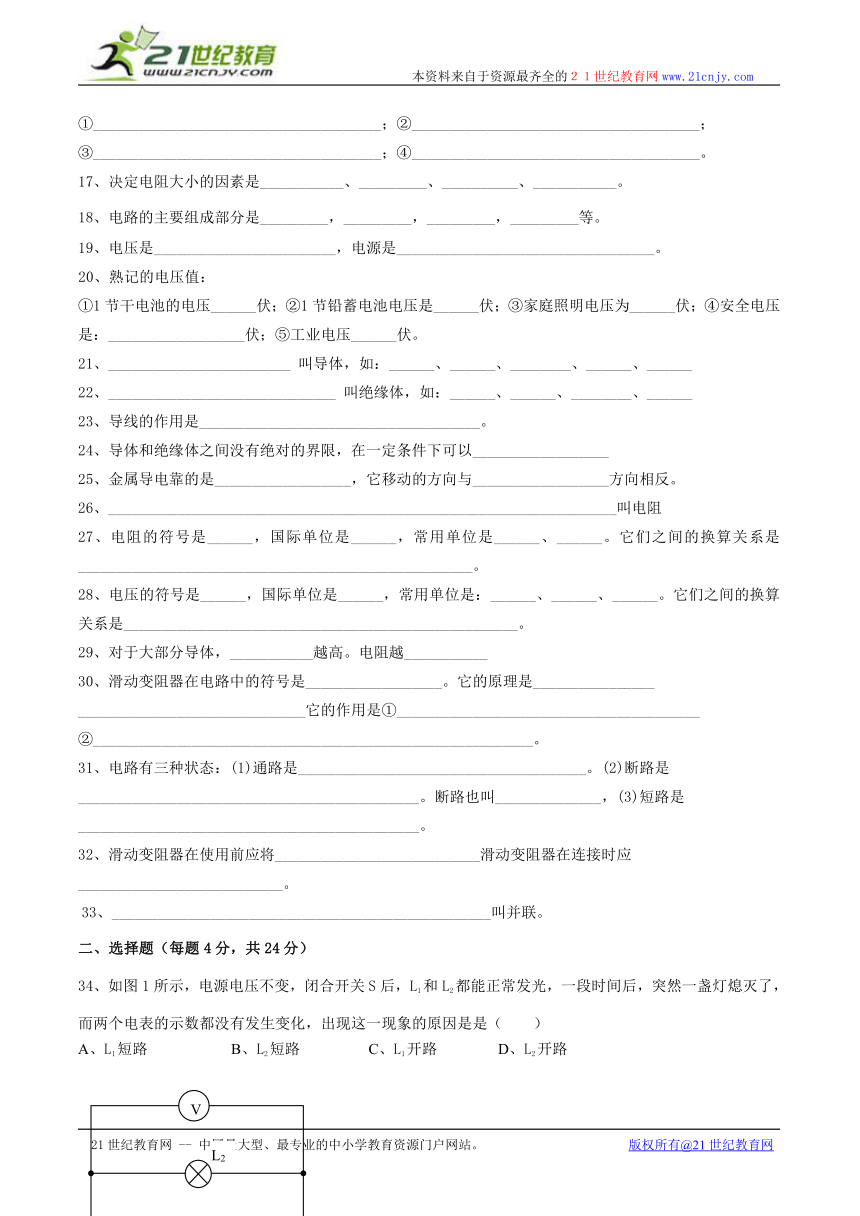

16、测量电流的仪表是______，元件符号的是_____，它的使用规则是：
①______________________________________；②______________________________________；
③______________________________________；④______________________________________。
17、决定电阻大小的因素是___________、_________、__________、___________。
18、电路的主要组成部分是_________，_________，_________，_________等。
19、电压是________________________，电源是__________________________________。
20、熟记的电压值：
①1节干电池的电压______伏；②1节铅蓄电池电压是______伏；③家庭照明电压为______伏；④安全电压是：__________________伏；⑤工业电压______伏。
21、________________________ 叫导体，如：______、______、________、______、______
22、______________________________ 叫绝缘体，如：______、______、________、______
23、导线的作用是_____________________________________。
24、导体和绝缘体之间没有绝对的界限，在一定条件下可以__________________
25、金属导电靠的是__________________，它移动的方向与__________________方向相反。
26、___________________________________________________________________叫电阻
27、电阻的符号是______，国际单位是______，常用单位是______、______。它们之间的换算关系是____________________________________________________。
28、电压的符号是______，国际单位是______，常用单位是：______、______、______。它们之间的换算关系是____________________________________________________。
29、对于大部分导体，___________越高。电阻越___________
30、滑动变阻器在电路中的符号是__________________。它的原理是________________
______________________________它的作用是①________________________________________
②__________________________________________________________。
31、电路有三种状态：(1)通路是______________________________________。(2)断路是_____________________________________________。断路也叫______________，(3)短路是_____________________________________________。
32、滑动变阻器在使用前应将___________________________滑动变阻器在连接时应
___________________________。
33、__________________________________________________叫并联。
二、选择题（每题4分，共24分）
34、如图1所示，电源电压不变，闭合开关S后，L1和L2都能正常发光，一段时间后，突然一盏灯熄灭了，而两个电表的示数都没有发生变化，出现这一现象的原因是是（　　）
A、L1短路 B、L2短路 C、L1开路 D、L2开路
35、如图2所示，为了测量L1的电流，电流表应接在（　　）
A、只能在a处 B、只能在b处
C、只能在c处 D、a、b、c 3处都可以
36、关于电流，下列说法正确的是（　　）
A、电流的方向就是电荷定向移动的方向
B、干电池的电流方向是从正极流向负极
C、只有正电荷定向移动才能形成电流，负电荷则不能形成电流
D、正电荷定向移动的方向规定为电流的方向，是人为规定的
37、下列用电器在正常工作时电流最大的是（　　）
A、电子计算器 B、家用空调
C、29寸的彩色电视机 D、100W的大灯泡
38、下列说法正确的是（　　）
A、能导电的叫导体，不能导电的叫绝缘体
B、导体、半导体、绝缘体都能导电
C、大地、人体、盐酸、油都是导体
D、塑料、玻璃、陶瓷、橡胶都是绝缘体
39、从电视机显象管尾部的灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显象管内（　　）
A、电流的方向从灯丝到荧光屏
B、电流的方向从荧光屏到灯丝
C、显象管内是真空,无法通过电流
D、电视机使用的是交流电,显象管中的电流方向是不断变化的
三、计算题（共20分）
39、如图3所示，V1、V2、V3的示数分别为9V、12V、18V，则L1、L2、L33盏灯两端的电压各是多少？
40、如图4所示，当开关S闭合时，电流表 的示数是1.5A, 电流表 的示数是0.8A, 求通过L1 和L2的电流各是多少？
V
A
L1
L2
图1
L1
L2
c
b
a
图2
V3
V1
V2
L1
L3
L2
S
图3
A221
A11
A1
A2
L1
L2
S
图4
