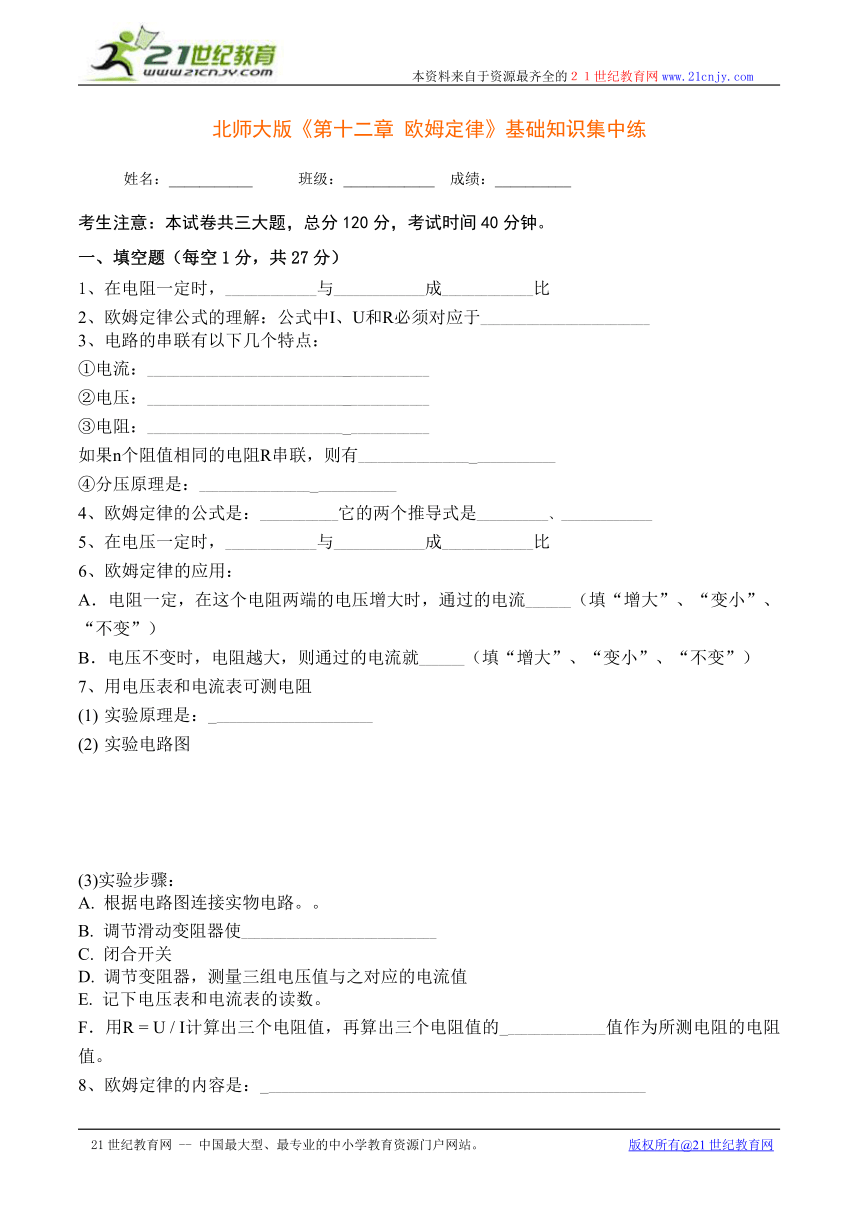

北师大版《第十二章 欧姆定律》基础知识集中练
姓名：___________ 班级：____________ 成绩：__________
考生注意：本试卷共三大题，总分120分，考试时间40分钟。
一、填空题（每空1分，共27分）
1、在电阻一定时，______________与______________成______________比
2、欧姆定律公式的理解：公式中I、U和R必须对应于__________________________
3、电路的串联有以下几个特点：
①电流：___________________________________________
②电压：___________________________________________
③电阻：___________________________________________
如果n个阻值相同的电阻R串联，则有______________________________
④分压原理是：______________________________
4、欧姆定律的公式是：____________它的两个推导式是___________、______________
5、在电压一定时，______________与______________成______________比
6、欧姆定律的应用：
A．电阻一定，在这个电阻两端的电压增大时，通过的电流_______（填“增大”、“变小”、“不变”）
B．电压不变时，电阻越大，则通过的电流就_______（填“增大”、“变小”、“不变”）
7、用电压表和电流表可测电阻
(1) 实验原理是：_________________________
(1) 实验电路图
(3)实验步骤：
A. 根据电路图连接实物电路。。
B. 调节滑动变阻器使______________________________
C. 闭合开关
D. 调节变阻器，测量三组电压值与之对应的电流值
E. 记下电压表和电流表的读数。
F．用R = U / I计算出三个电阻值，再算出三个电阻值的________________值作为所测电阻的电阻值。
8、欧姆定律的内容是：___________________________________________________________
________________________________________________________________。

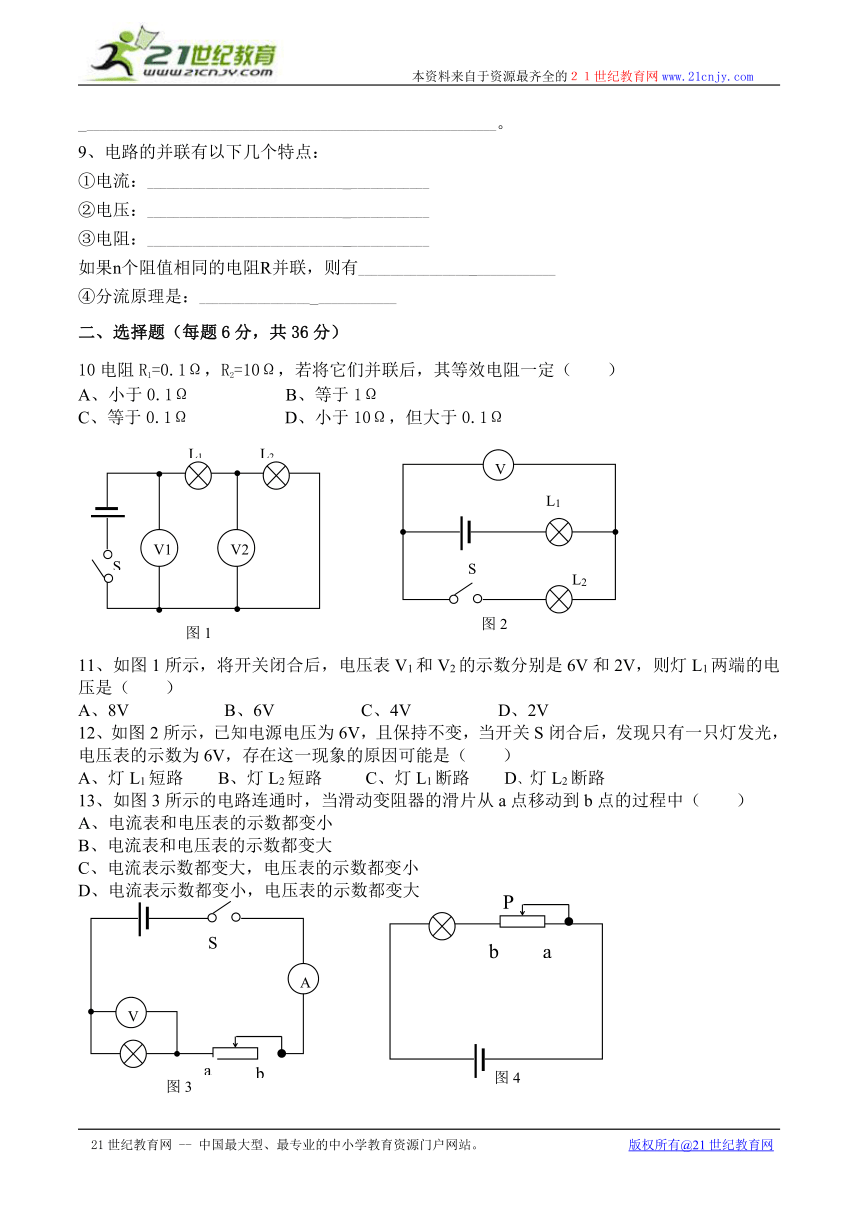

9、电路的并联有以下几个特点：
①电流：___________________________________________
②电压：___________________________________________
③电阻：___________________________________________
如果n个阻值相同的电阻R并联，则有______________________________
④分流原理是：______________________________
二、选择题（每题6分，共36分）
10电阻 R1=0.1Ω，R2=10Ω，若将它们并联后，其等效电阻一定（　　）
A、小于0.1Ω B、等于1Ω
C、等于0.1Ω D、小于10Ω，但大于0.1Ω
11、如图1所示，将开关闭合后，电压表V1和V2的示数分别是6V和2V，则灯L1两端的电压是（　　）
A、8V B、6V C、4V D、2V
12、如图2所示，已知电源电压为6V，且保持不变，当开关S闭合后，发现只有一只灯发光，电压表的示数为6V，存在这一现象的原因可能是（　　）
A、灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路
13、如图3所示的电路连通时，当滑动变阻器的滑片从a点移动到b点的过程中（　　）
A、电流表和电压表的示数都变小
B、电流表和电压表的示数都变大
C、电流表示数都变大，电压表的示数都变小
D、电流表示数都变小，电压表的示数都变大
14、如图4所示的电路，电源电压U=25V，已知灯泡的电阻是5Ω，滑动变阻器的最大电阻是20Ω，当滑动变阻器的滑片P从a点移动到b点的过程中，灯泡两端的电压变化范围是（　　）
A、0—25V B5V—25V C、0—5V D、10V—25V
15、把电阻R1和R2串联在电路中，如果R2两端的电压是总电压的1/6，则R1与R2的电阻之比是（　　）
A、6：1 B、1：6 C、5：1 D、1：5
三、计算题（共57分）
16、某导体两端的电压为2V时，通过它的电流是0.5A，该导体的电阻是多少？若电压为4V时，它的电阻为多少？
17、有一只灯泡正常工作电压是2V，它的电阻是5Ω，现有一个电压是6V的电源，要使灯正常工作，需要串联一个阻值是多大的电阻？
18、电阻R1上标有“6V，1A”字样，R2上标有“12V，0.5A”字样，若把它们串联起来，它们两端允许加的最大电压是多少？
19、在上题中，若把它们并联，则干路的最大电流是多少？
20、在电路中并联着两盏灯L1和L2，它们的电阻分别为150Ω和450Ω，若通过L1的电流为0.5A，求通过L2的电流是多少？
21、电阻R1：R2=3：2，串联在电路中时，通过它们的电流之比是多少？两端的电压之比是多少？若将它们并联时，通过它们的电流之比是多少？两端的电压之比是多少？
22、如图5所示，电源电压U=20V，已知灯L1的电阻是10Ω，灯L2的电阻是40Ω，则电流表的示数是多少？电压表V1的示数是多少？电压表V2的示数是多少？
L1
L2
V1
V2
S
图1
V
L1
L2
S
图2
P
b
a
图4
A
V
b
a
S
图3
V11
V21
A
L1
L2
图5
