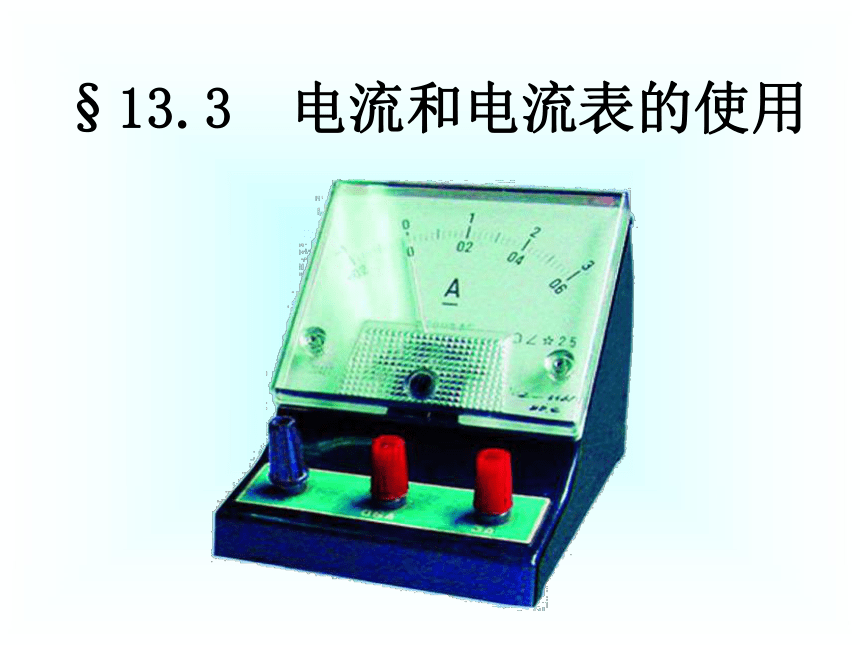

13.3 电流和电流表的使用

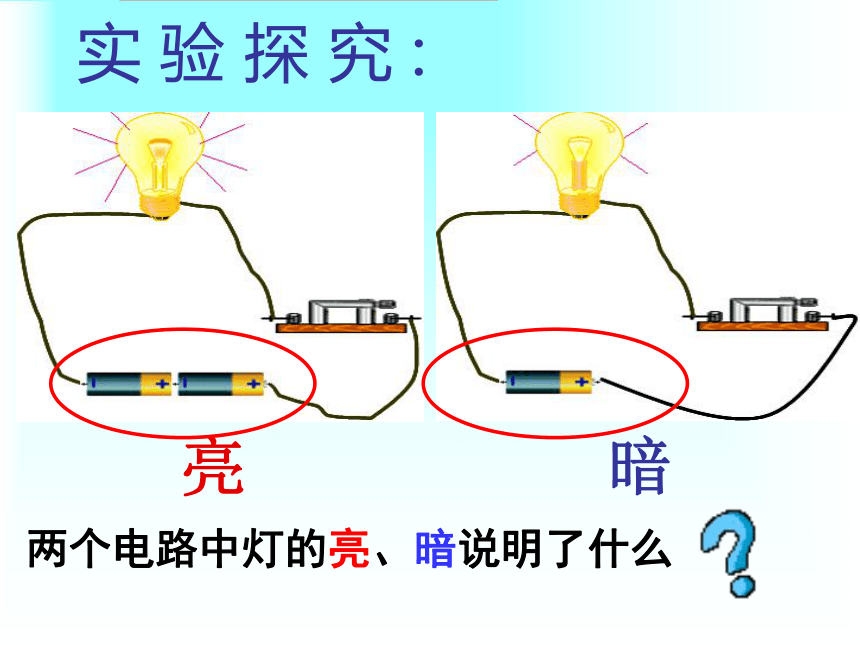

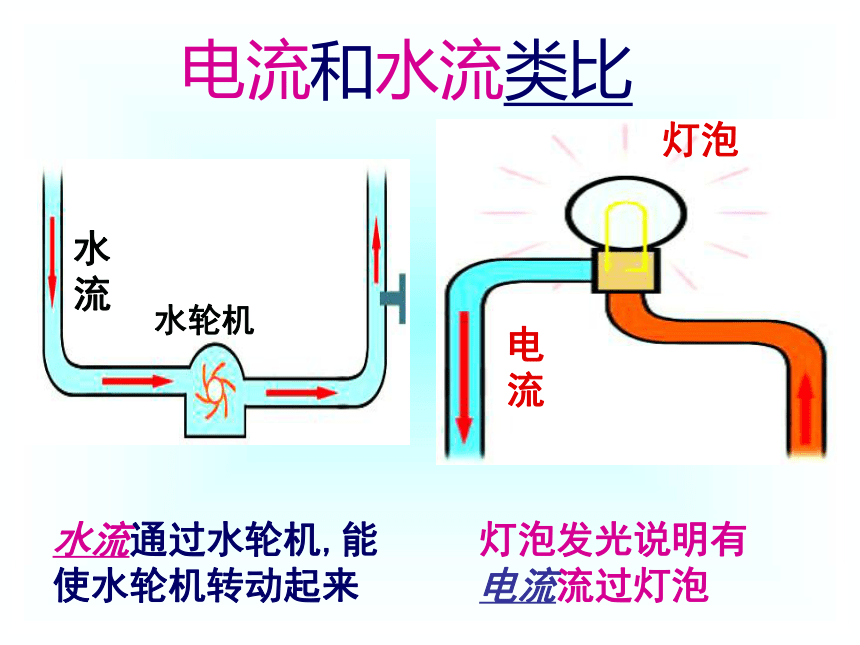

课件40张PPT。§13.3 电流和电流表的使用电路中当开关闭合以后，小灯泡为什么会亮呢水流的动画水轮机水流通过水轮机,能使水轮机转动起来灯泡发光说明有电流流过灯泡水流电流和水流类比灯泡电流 实 验 探 究 :亮暗两个电路中灯的亮、暗说明了什么一、电流强度（简称电流）1、物理意义：表示电流的大小
2、符号：I
3、单位：国际单位 安培(安) A
常用单位 毫安（mA）
微安（μA）
4、换算关系
1A= mA

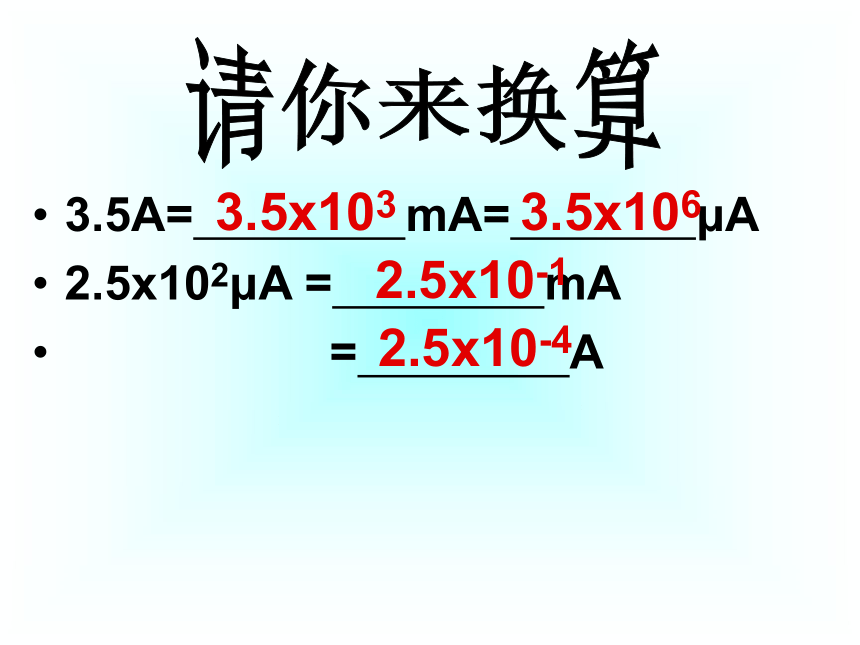

1mA= μA1031033.5A= mA= μA
2.5x102μA = mA

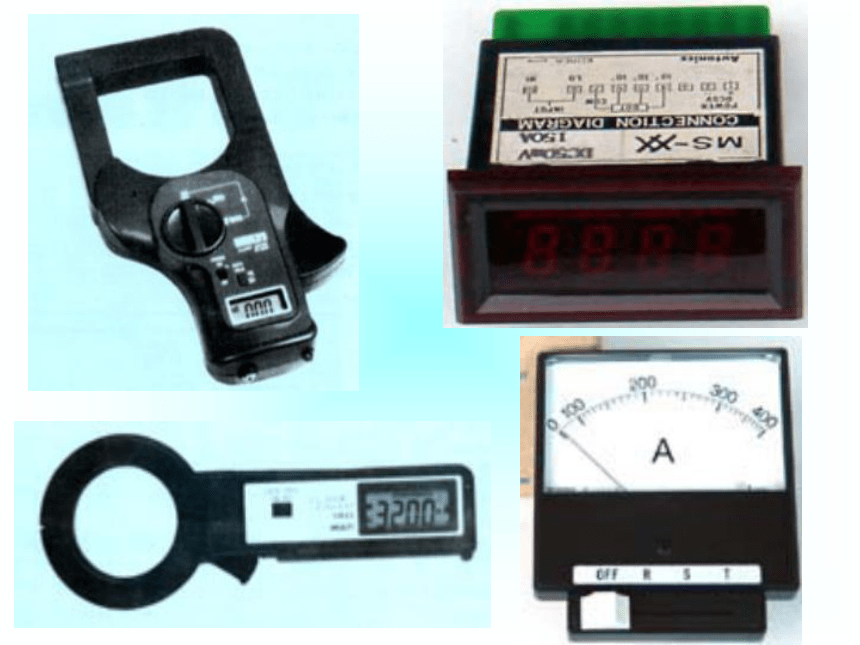

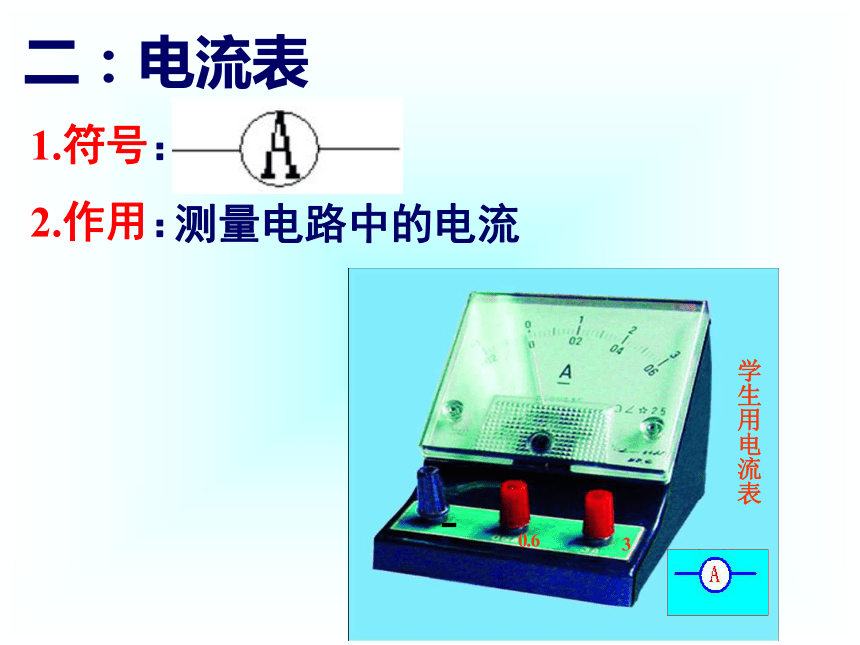

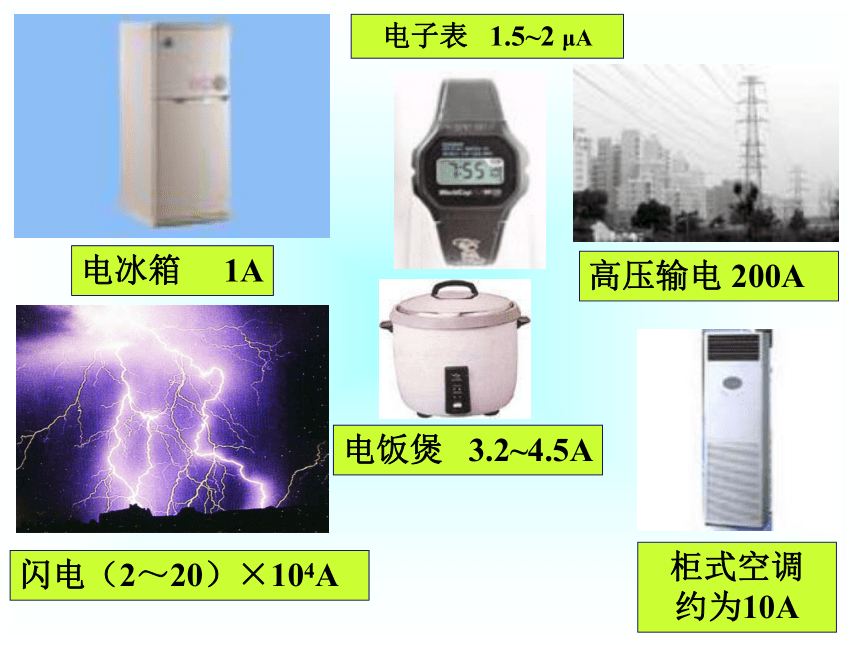

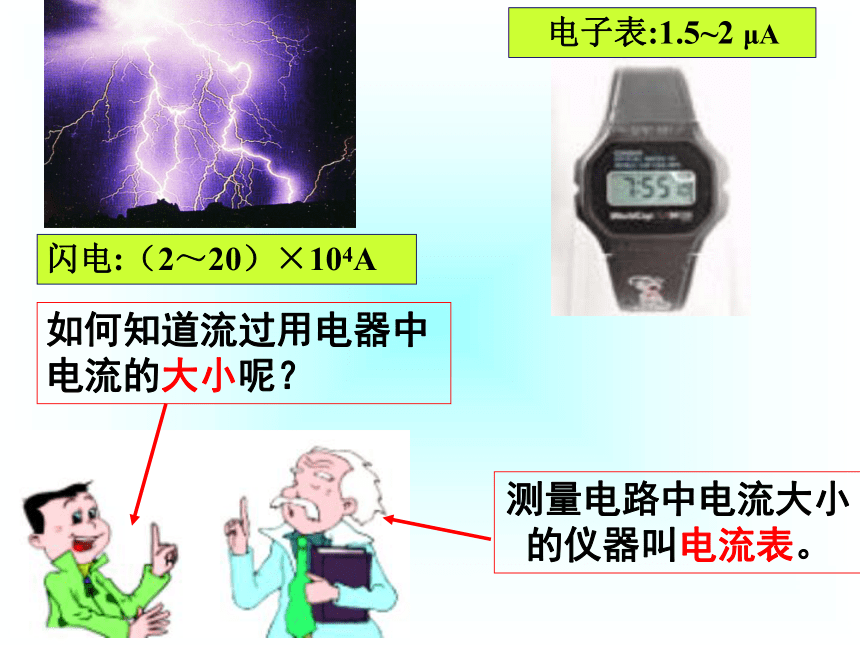

= A 3.5x1033.5x1062.5x10-12.5x10-4请你来换算体会一下,请阅读书本63页的身边的电流值 1安培有多大？闪电（2～20）×104A电冰箱 1A电子表 1.5~2 μA 柜式空调 约为10A电饭煲 3.2~4.5A高压输电 200A如何知道流过用电器中电流的大小呢？测量电路中电流大小的仪器叫电流表。闪电:（2～20）×104A电子表:1.5~2 μA 二：电流表 1.符号：
2.作用：测量电路中的电流①你怎样知道它是电流表？
②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？
④当使用标有“－”和“0.6”两个接线柱时，量程是多大？最小刻度值是多大？
⑤当使用标有“一”和“3”两个接线柱时，量程是多大？最小刻度值是多大？
⑥想想电流表应该如何读数？观 察 电 流 表活 动13.5①你怎样知道它是电流表？
②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？④当使用标有“－”和“0.6”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~0.6 A每一大格：0.2 A分度值：0.02 A⑤当使用标有“－”和“3”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~3 A每一大格：1 A分度值：0.1 A⑥想想电流表应该如何读数？
我们来试试吧完成课本64页的电流表读数你读对了吗？电 流 表的使 用活 动13.6阅读课本P65的方法，同座位相互讨论旋转调零螺丝1、使用前应先检查指针是否指零 2、必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表，从标有“—”的接线柱流出电流表 3、绝对不允许不经过用电器而把电流表直接接到电源的两极上 4、被测电流的大小不超过电流表的量程
用试触的方法选择合适的量程试触试触后 ，如果所测电流值在小量程范围内，我们为什么要改接小量程？ 小量程分度值小，读数更为准确思考
讨论
3.使用电流表的规则:两要两不(1)使用前应先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
×下图中电流表接法是否正确？说明理由下图中电流表接法是否正确？说明理由×下图中电流表接法是否正确？说明理由√下图中电流表接法是否正确？说明理由测量L1
支路中
电流时,
电流表
的接法√如图1，现在要用电流表来测量电灯A中的电流，那么接法正确的是______图D
Come on,
have a try!用电流表测量通过小灯泡的电流1、指针不偏转
2、指针反向偏转
3、指针只偏转很小的角度
你知道原因吗?
1.电流和电流强度、电流的单位
2.电流表的使用(4)绝对不允许 将电流表直接 接到电源的两极上(5)被测电流不要超过电流表的量程(3)“十”、“一”接线柱的接法要正确 (2)电流表应串联 在电路中(1)检查指针是否指零本节小结1、如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是：⑴____________
⑵____________
⑶____________
______________电源短路(电流表直接接在电源两极）电流表与灯并联电流表的正、负
接线柱接反了试试看：你能只改动两根导线，使该电路成为一个正确的电路吗？2、如图所示的是一对同一电路先后两次测量的结果。图A采用的是______量程，示数是____A；图B采用的是_______量程，示数是____A。0～0.6A0.440～3A0.43、一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用0~0.6A为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从0~3A的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是＿＿Ａ．0.46 4、在如图所示的实物连接图中, 灯泡L1和L2串联，电流表测通过灯泡Ll的电流，请指出图中的两处错误，并在实物图中改动最少的导线根数，使图变成正确的
