11.2组装电路

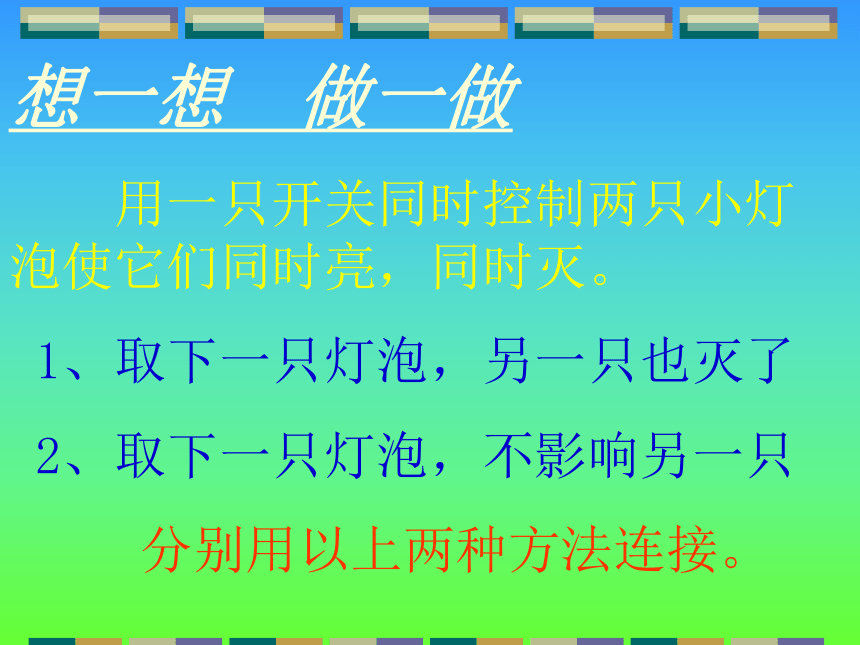

课件20张PPT。简单电路武邱乡中心学校组装电路想一想 做一做

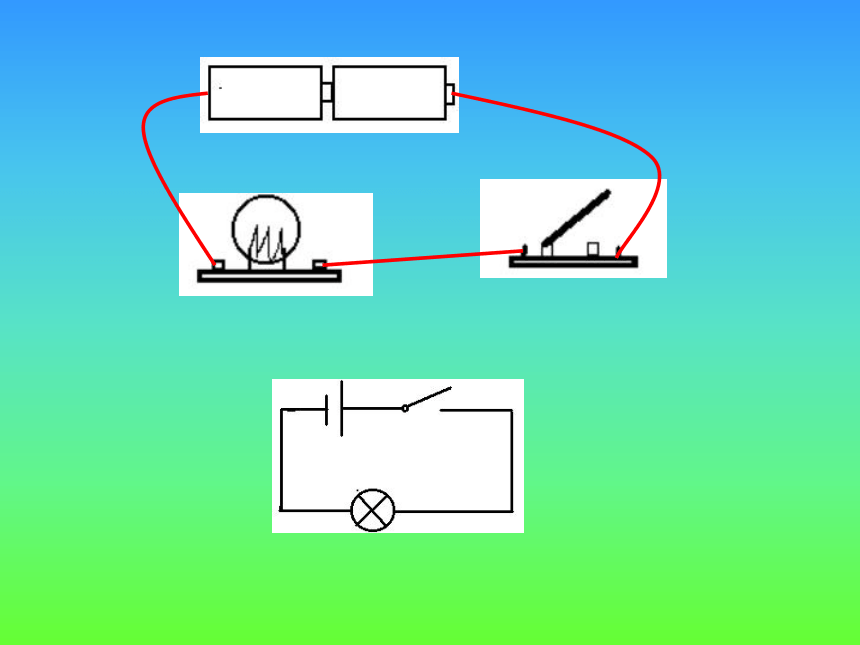

用一只开关同时控制两只小灯泡使它们同时亮，同时灭。
1、取下一只灯泡，另一只也灭了
2、取下一只灯泡，不影响另一只

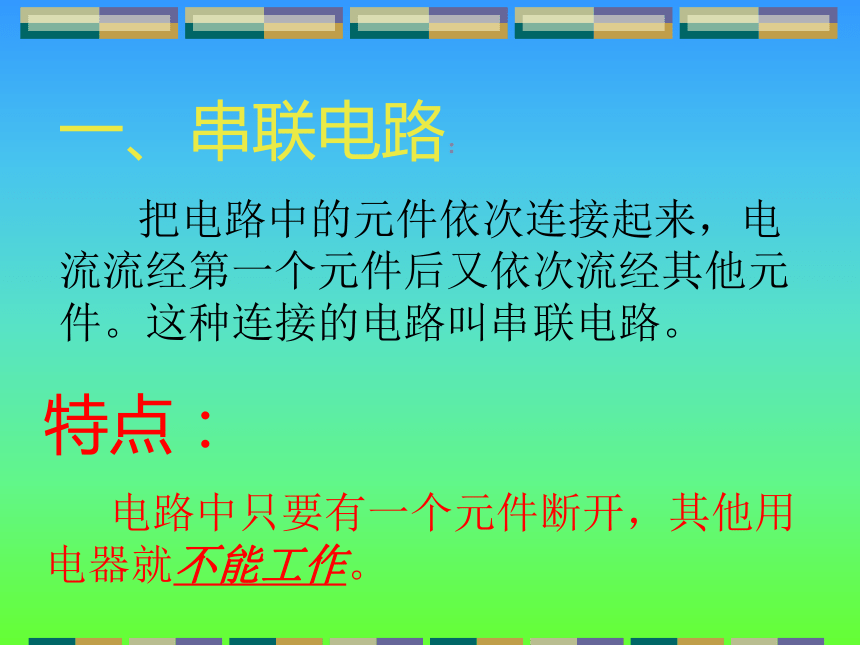

分别用以上两种方法连接。一、串联电路：

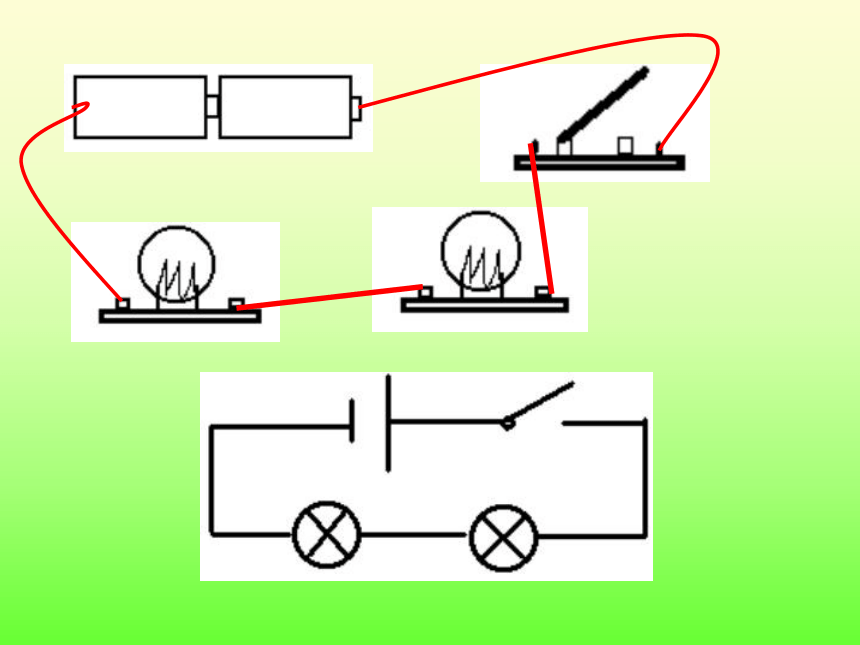

把电路中的元件依次连接起来，电流流经第一个元件后又依次流经其他元件。这种连接的电路叫串联电路。特点：

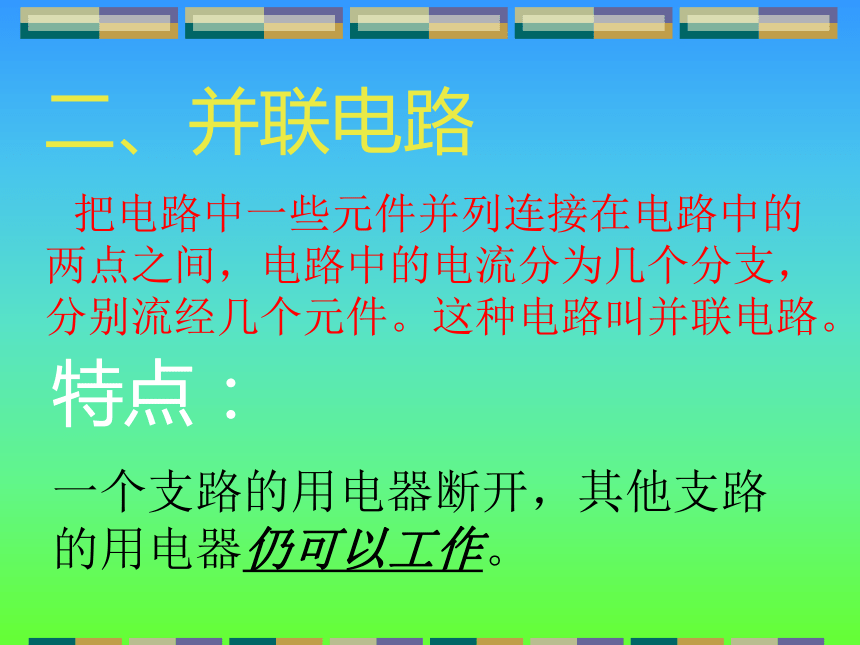

电路中只要有一个元件断开，其他用电器就不能工作。二、并联电路

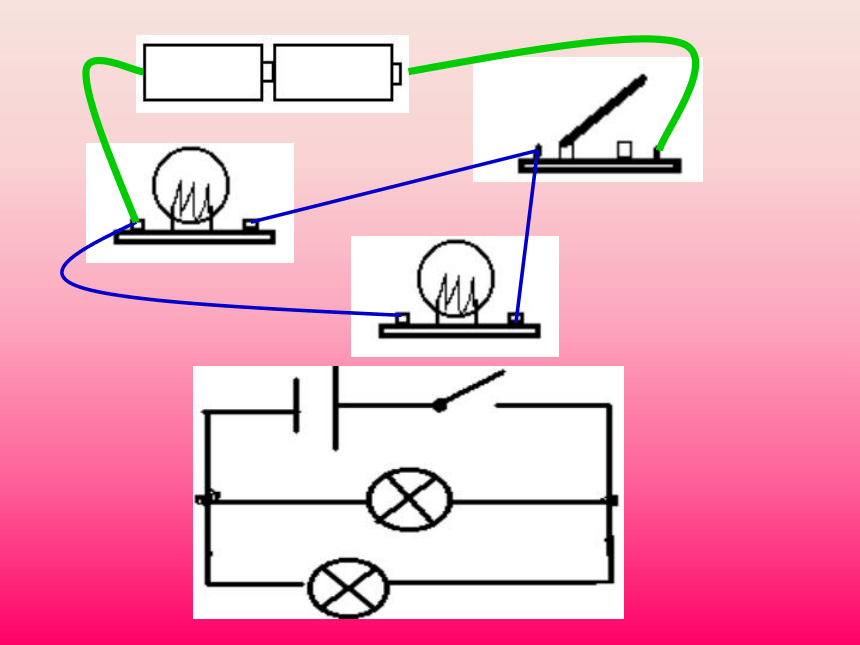

把电路中一些元件并列连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件。这种电路叫并联电路。特点：
一个支路的用电器断开，其他支路的用电器仍可以工作。想一想 议一议
串联电路与并联电路有什么不同？ 在串联电路中如果一个元件断开其他元件都不能工作。而并联电路中却不影响其他元件思考1：
教室里的电灯、电扇之间的连接关系是串联还是并联的？为什么？思考2：
马路上的路灯是串联还是并联的？ 为什么？ 你知道吗？
我们家里的用电器大都是并联的。 你知道这是为什么吗？怎样判断用电器之间是串联还是并联的呢？说一说当 断开， 闭合时两灯串联。当 断开， 闭合时两灯并联。当S1,S2, S3都闭合时就会使电路造成 ，而烧坏电源S1,S2,S3S3S1,S2短路S1,S2,当 断开， 闭合时两灯串联。当 断开， 闭合时两灯并联。当S1,S2, S3都闭合时就会使电路造成 ，而烧坏电源电吹风的开关接触2 、3时吹 风；如果接触 时就吹热风；如果接触1 、 2电吹风就 了。冷3、4不吹风小试身手 做一做
医院里护士值班室有红灯和绿灯各一盏。病房有两个病人A和B ，床头各有一个开关，如果红灯亮表明A在呼叫；如果绿灯亮表明B在呼叫。请按要求设计电路图并连接电路。谢谢
