11.1 认识电路

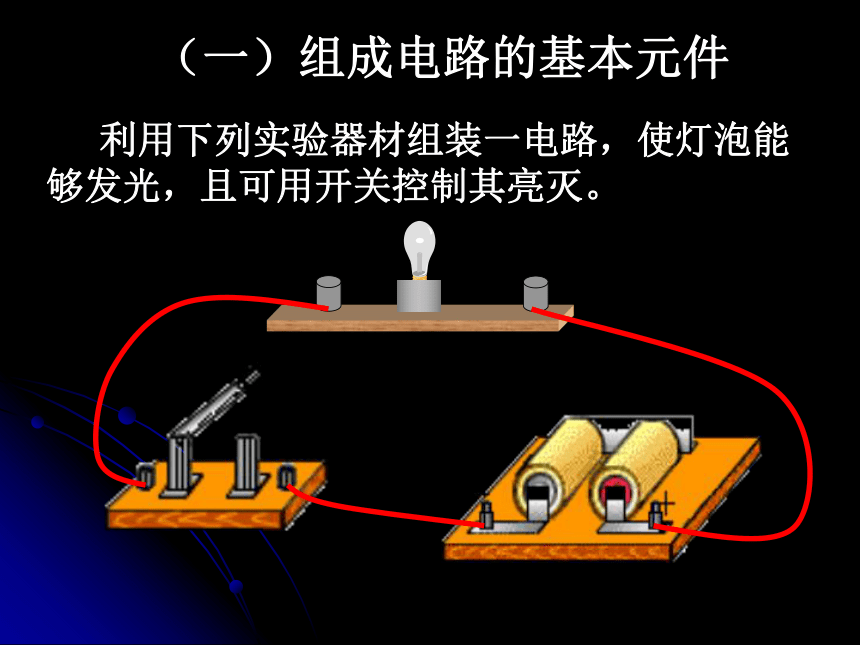

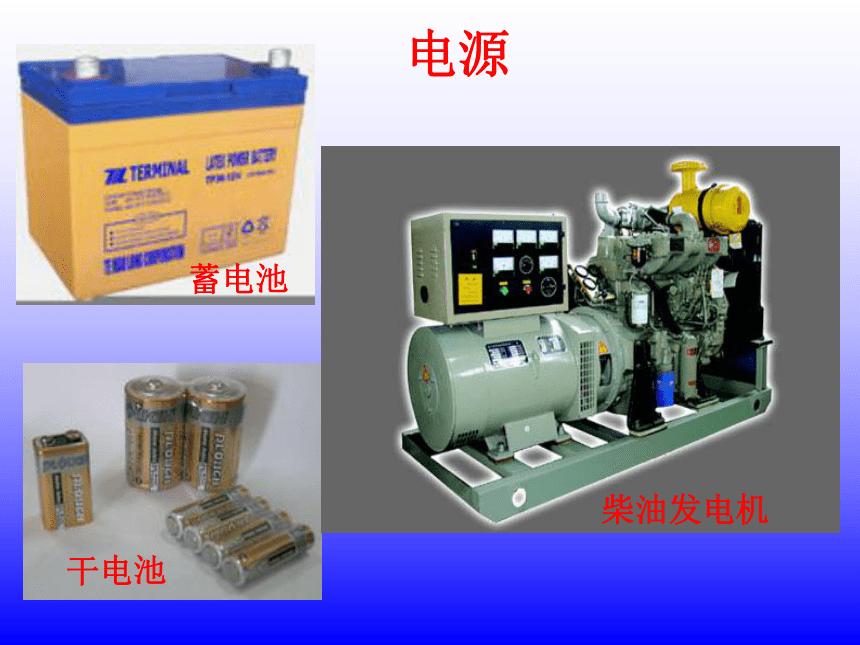

课件20张PPT。第十一章 简单电路一 、认识电路北师大版义务教育课程标准实验教科书 利用下列实验器材组装一电路，使灯泡能够发光，且可用开关控制其亮灭。（一）组成电路的基本元件蓄电池干电池柴油发电机电源电源：提供电能的装置。(其它形式的能→电能)电源用电器：消耗电能的装置。(电能→其它形式的能)用电器开关：控制电路的通断。开关导线 组成电路的基本元件

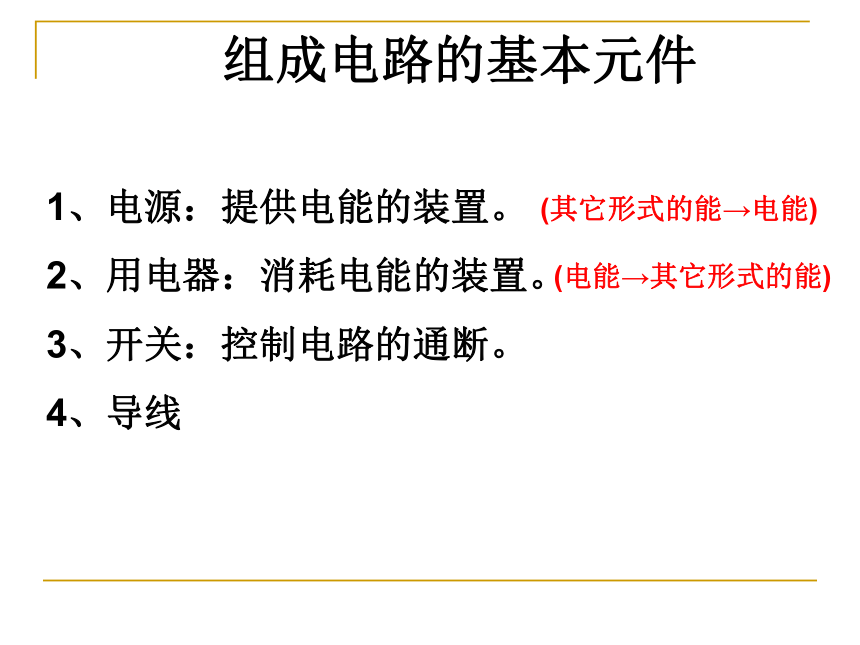

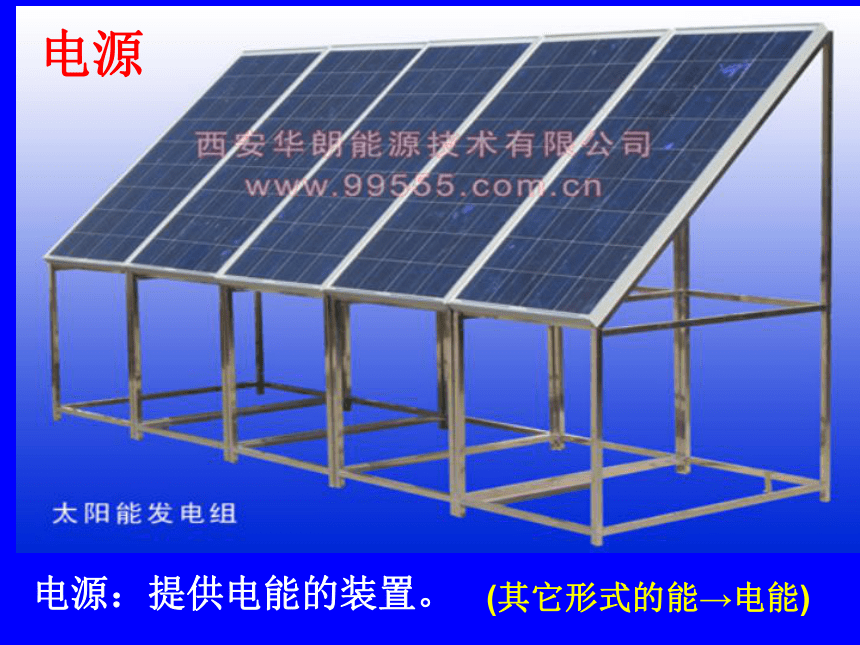

1、电源：提供电能的装置。

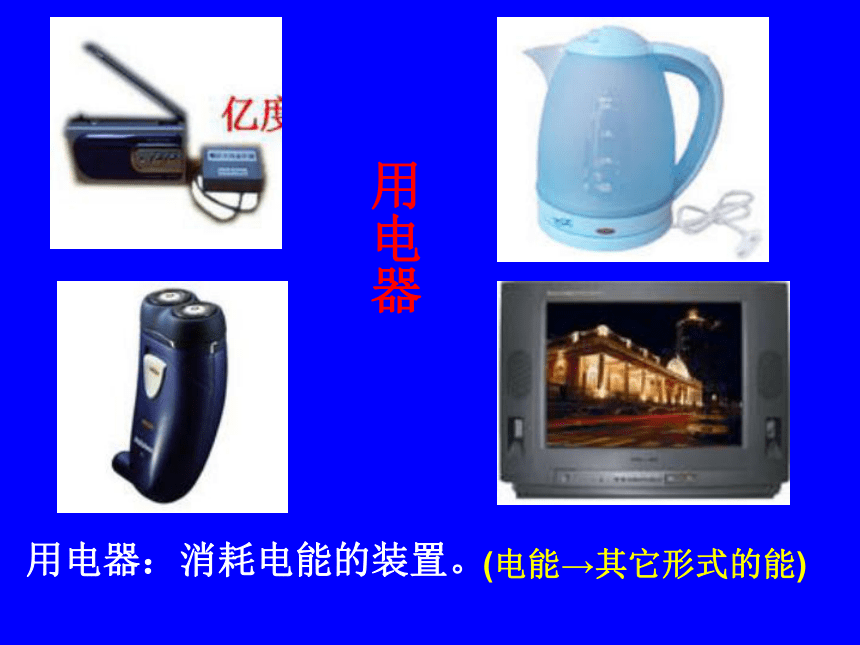

2、用电器：消耗电能的装置。

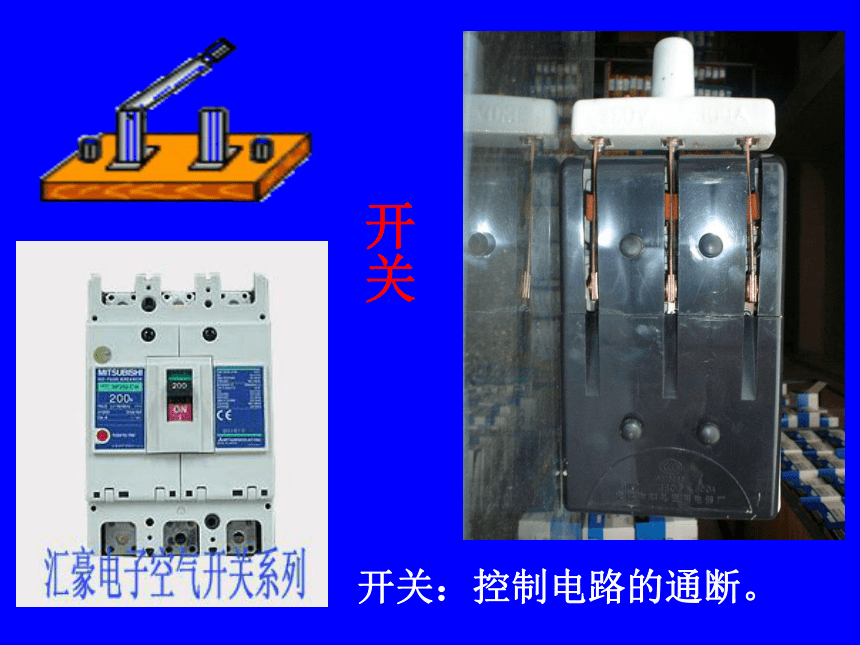

3、开关：控制电路的通断。

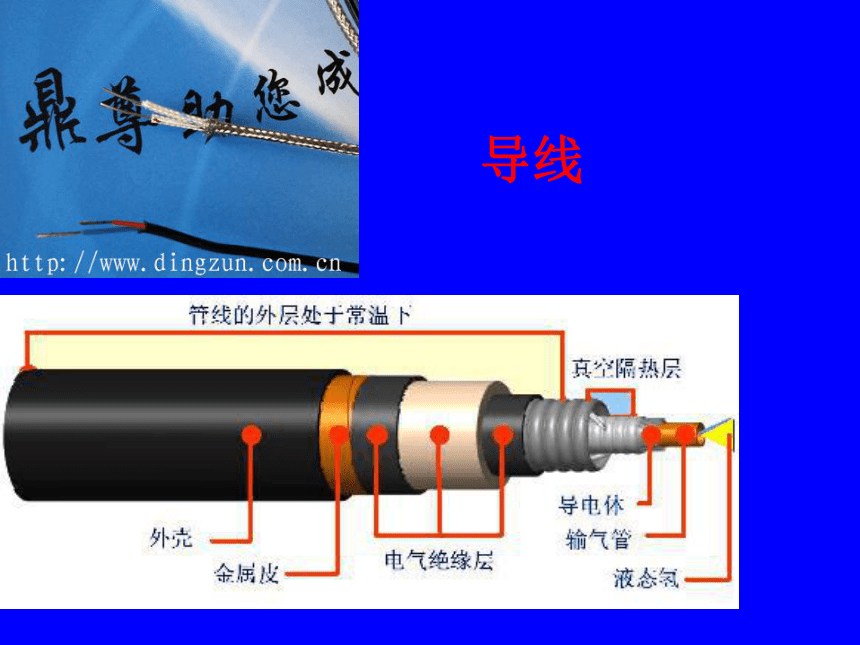

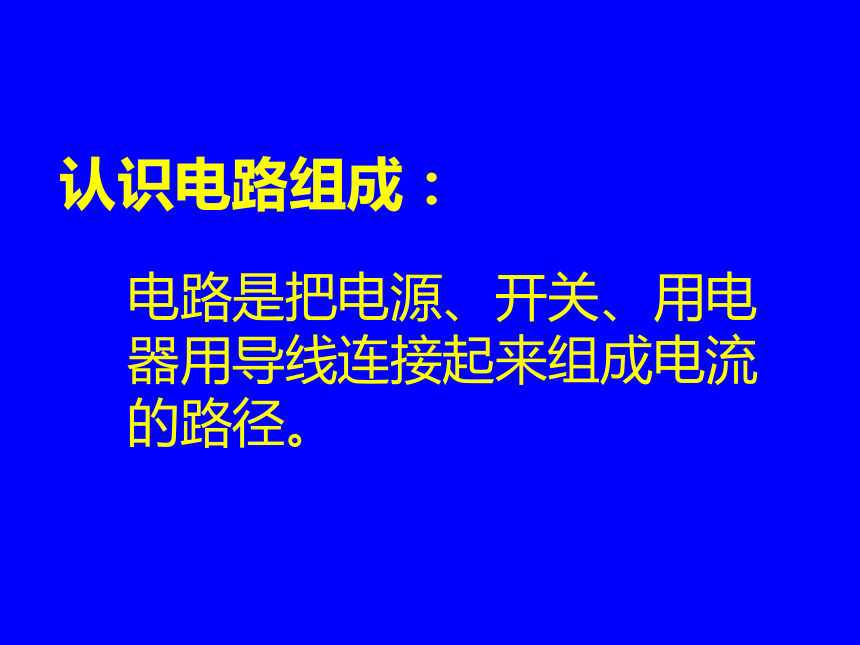

4、导线(其它形式的能→电能)(电能→其它形式的能)认识电路组成：电路是把电源、开关、用电器用导线连接起来组成电流的路径。通路、断路、短路： 1、通路（闭合电路）：处处连通的电路。2、断路（开路）：断开的电路。3、短路：不经用电器直接用导线把电源两极连接起来的电路。（二）电路的三种状态(三)电路图 用规定的符号表示电路中的元件,把这些符号用代表导线的线段连接起来,就可以表示由实物组成的电路,这种图就叫做电路图.几种元件符号:
使用统一规定的符号；尽量避免交叉；连线横平竖直，尽量使电路图简洁美观；元件布局合理；电源、开关、用电器不能接在拐角处。　　　　1．电路是由_______、______、_______、_______四种基本元件组成。2．电路所处的状态有______、_______、_______．3．电路的图示方法有_______图和________图。4．开关在连入电路时应是_______的。 5．不经过用电器，直接用导线把电源两极连接起来的电路叫______. 当堂检测 电源用电器开关导线通路断路短路实物电路断开短路 ６、电源在电路中是________电能的装置，
用电器是_________电能的装置，而开关是
_________的。提供消耗控制电路7、正确画出下表中所列出电器的电路图符号：8、如图所示，只闭合S时电路为_________；
断开S时电路为_________；闭合S、S1时电路为_________。通路断路短路9、试根据图中实物连接情况，在方框中画出相应的电路图。小结（笔记）第十一章 简单电路一 、认识电路1、组成电路的基本元件
（1）电源：提供电能的装置。(其它形式的能→电能)
（2）用电器：消耗电能的装置。(电能→其它形式的能)
（3）开关：控制电路的通断。
（4）导线
2、电路的三种状态
（1）通路（闭合电路）：处处连通的电路。
（2）断路（开路）：断开的电路。
（3）短路：不经用电器直接用导线把电源两极连接起来的电路。
3、电路图
用统一规定的符号表示电路连接的图。布置作业： 1课本P22作业2、3题（作业本）
