人教高中数学必修2 1.2空间几何体的三视图和直观图

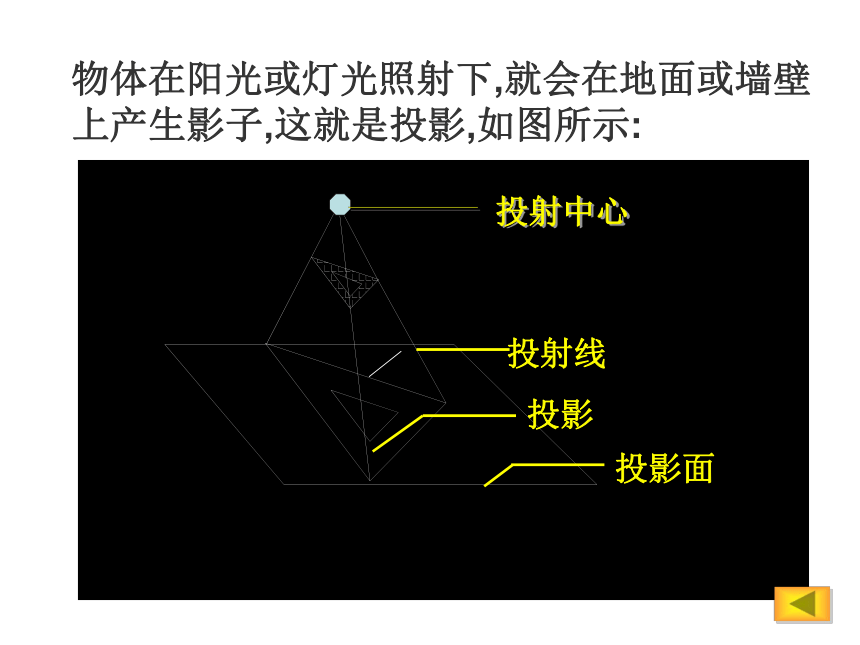

课件41张PPT。1.2 空间几何体的三视图和直观图第一课时 投影与三视图 物体在阳光或灯光照射下,就会在地面或墙壁上产生影子,这就是投影,如图所示:投射线投影投影面投射中心投影法分类

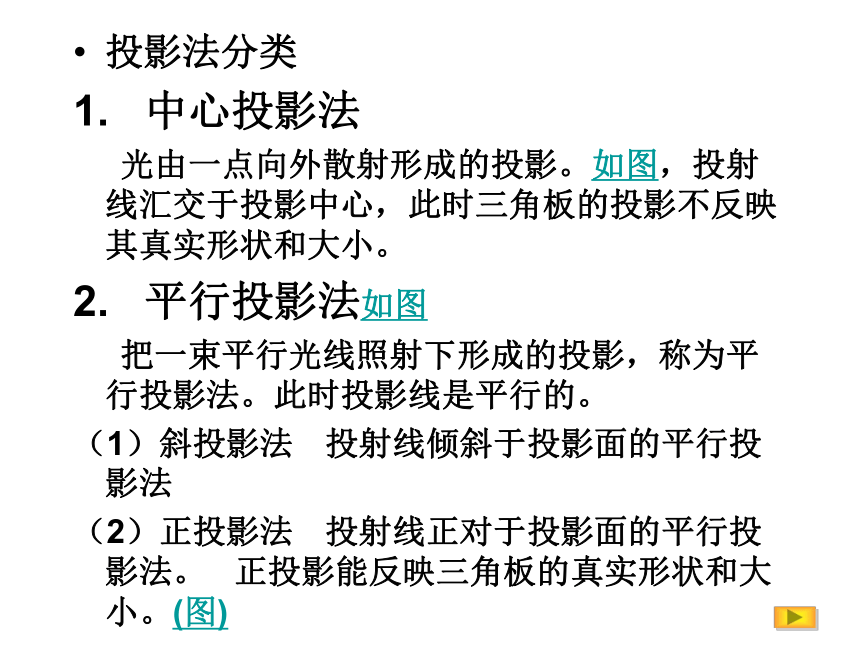

1. 中心投影法
光由一点向外散射形成的投影。如图，投射线汇交于投影中心，此时三角板的投影不反映其真实形状和大小。

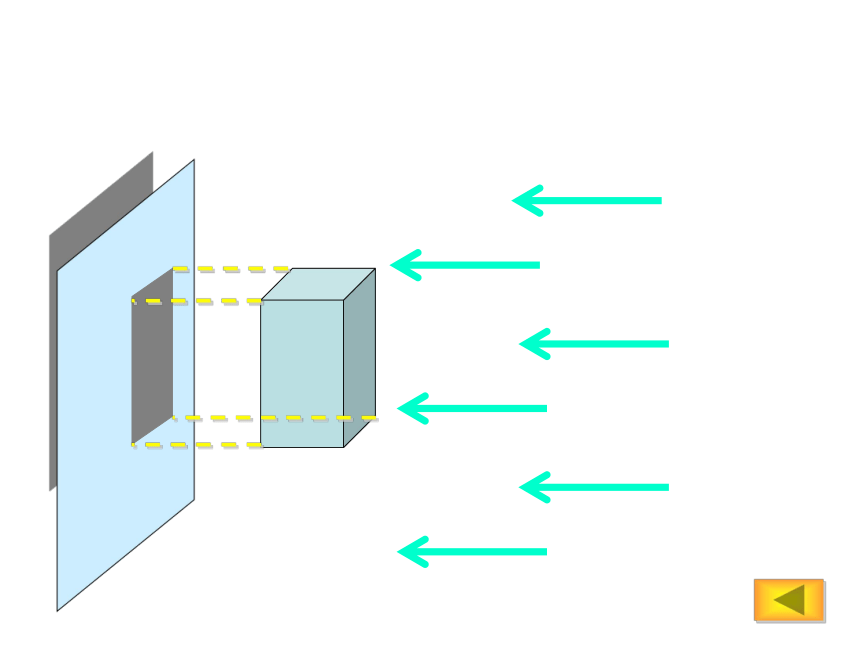

2. 平行投影法如图
把一束平行光线照射下形成的投影，称为平行投影法。此时投影线是平行的。
（1）斜投影法 投射线倾斜于投影面的平行投影法
（2）正投影法 投射线正对于投影面的平行投影法。 正投影能反映三角板的真实形状和大小。(图)

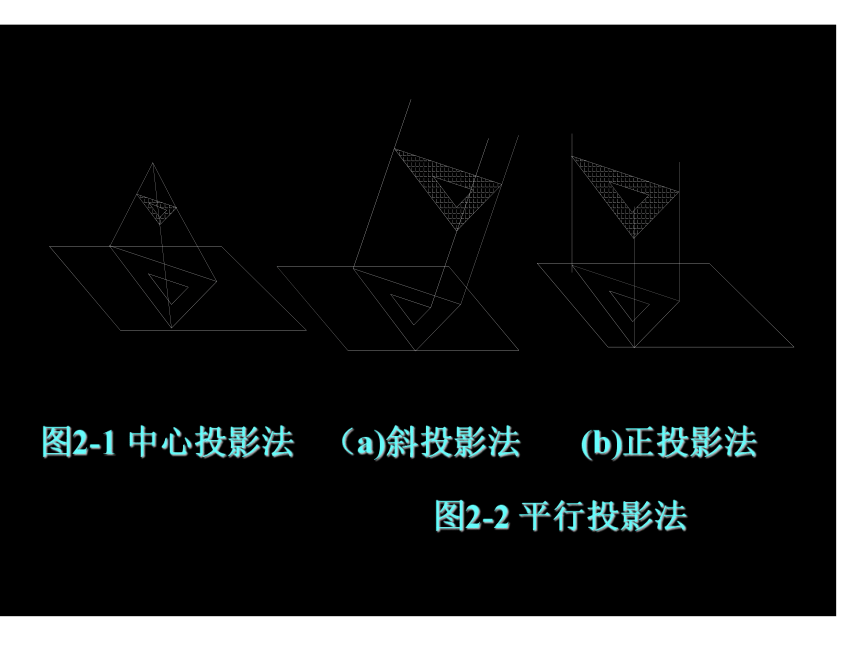

图2-1 中心投影法
?（a)斜投影法
?图2-2 平行投影法

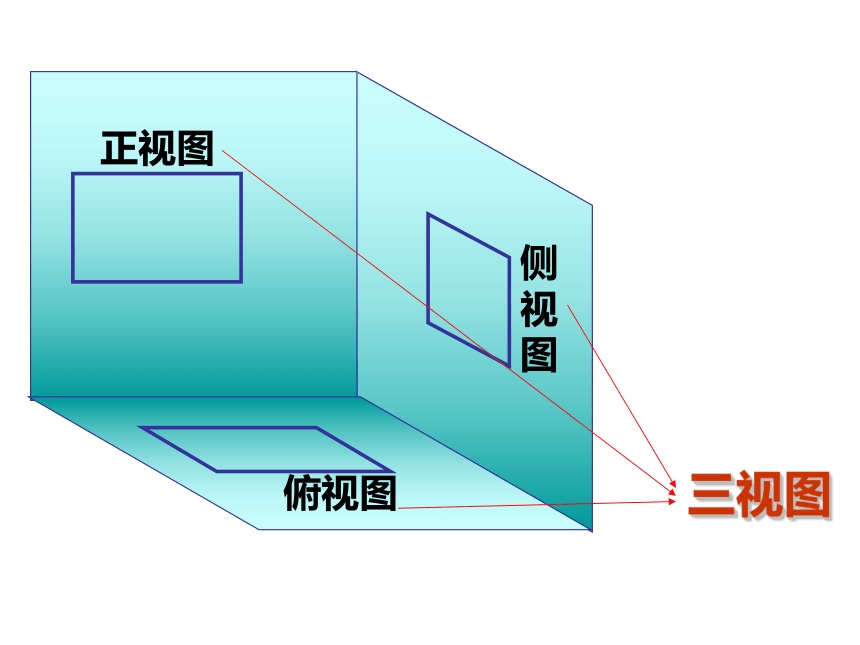

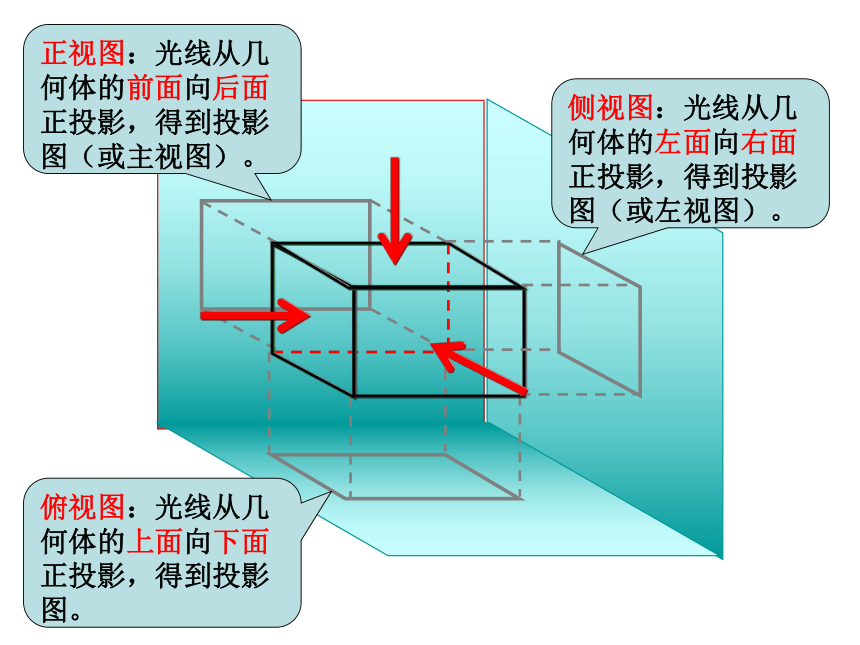

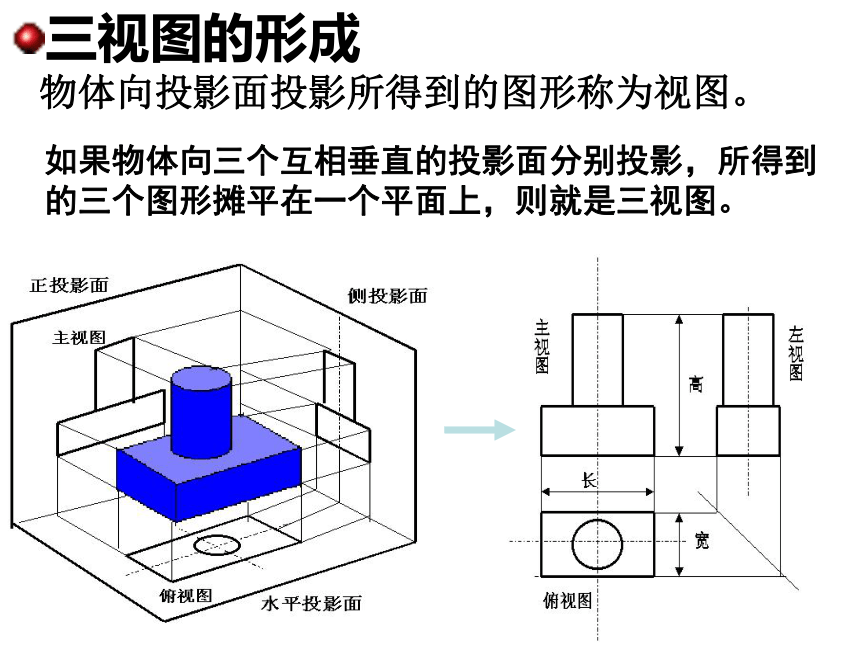

?(b)正投影法三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。正视图：光线从几何体的前面向后面正投影，得到投影图（或主视图）。侧视图：光线从几何体的左面向右面正投影，得到投影图（或左视图）。俯视图：光线从几何体的上面向下面正投影，得到投影图。正视图俯视图侧视图三视图正视图俯视图侧视图三视图展开图 在正视图、俯视图上都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。正视图俯视图侧视图三视图

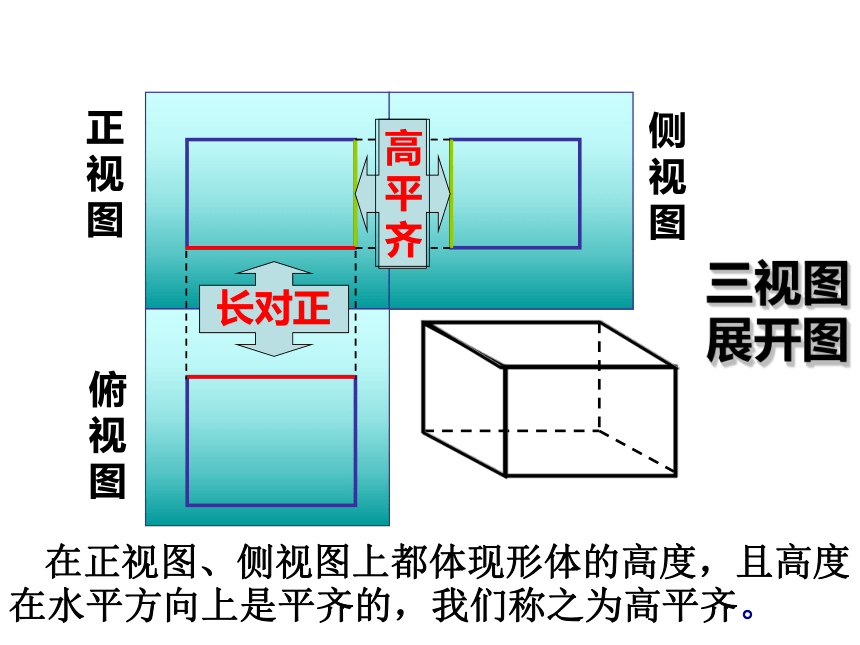

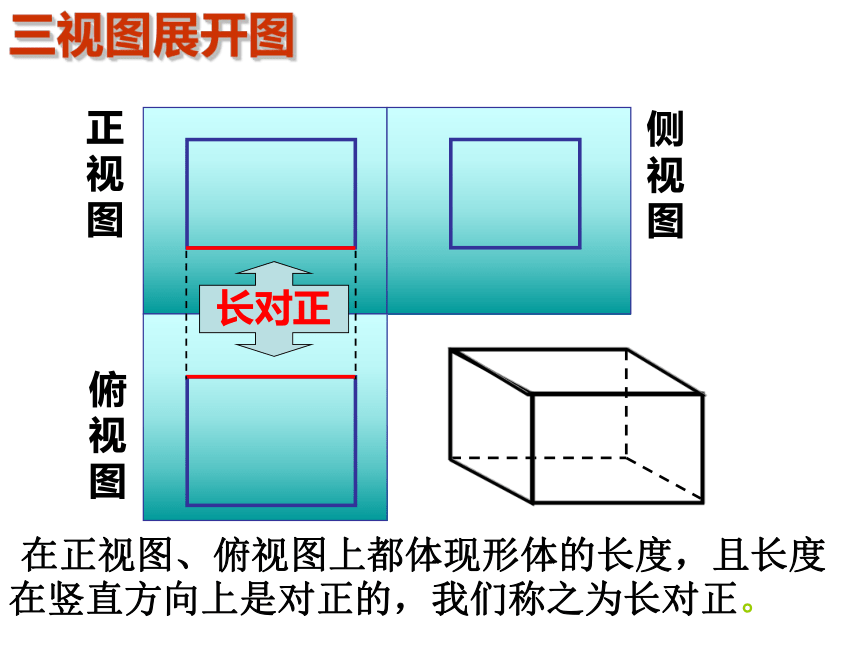

展开图 在正视图、侧视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。正视图俯视图侧视图三视图

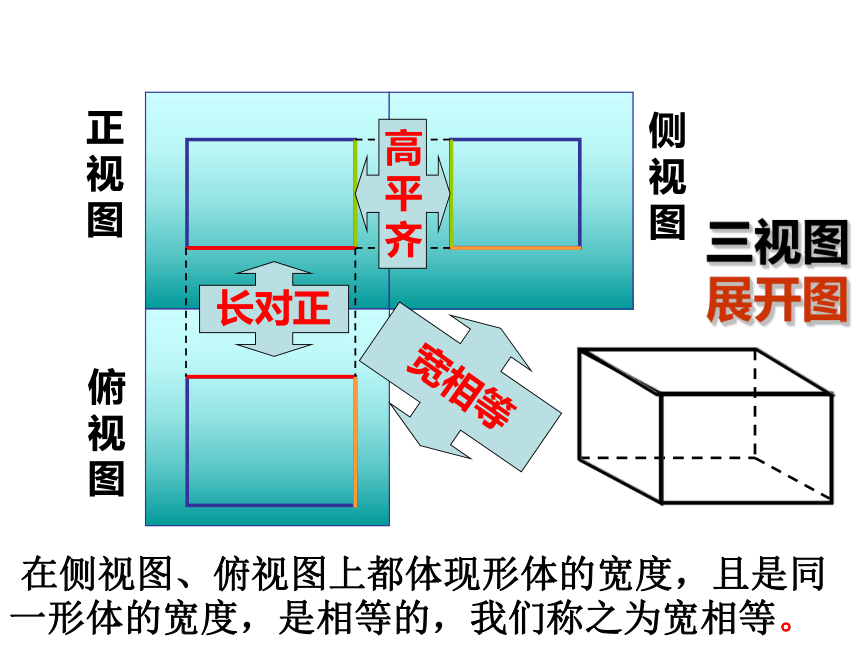

展开图 在侧视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。三视图的投影规律

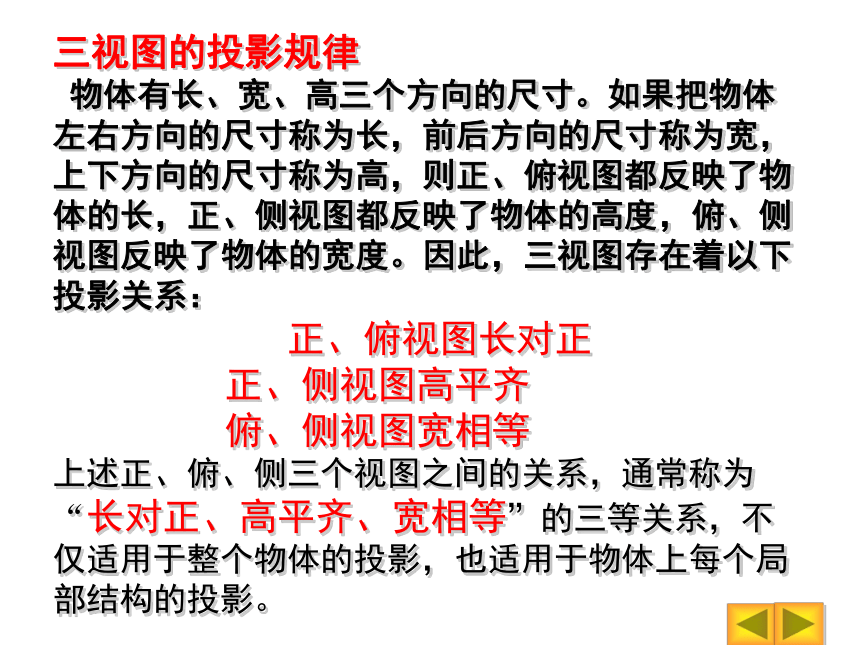

物体有长、宽、高三个方向的尺寸。如果把物体左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方向的尺寸称为高，则正、俯视图都反映了物体的长，正、侧视图都反映了物体的高度，俯、侧视图反映了物体的宽度。因此，三视图存在着以下投影关系：
　　正、俯视图长对正
正、侧视图高平齐
俯、侧视图宽相等
上述正、俯、侧三个视图之间的关系，通常称为“长对正、高平齐、宽相等”的三等关系，不仅适用于整个物体的投影，也适用于物体上每个局部结构的投影。思考1:圆柱、圆锥、圆台的三视图分别是什么？思考2:球的三视图是什么？下列三视图表示一个什么几何体？ 例1 如图是一个倒置的四棱柱的两种摆放，试分别画出其三视图，并比较它们的异同.下图中的三视图表示下面那个几何体?
