第13章 电路初探各节及章节练习题

第13章 电路初探 课时练

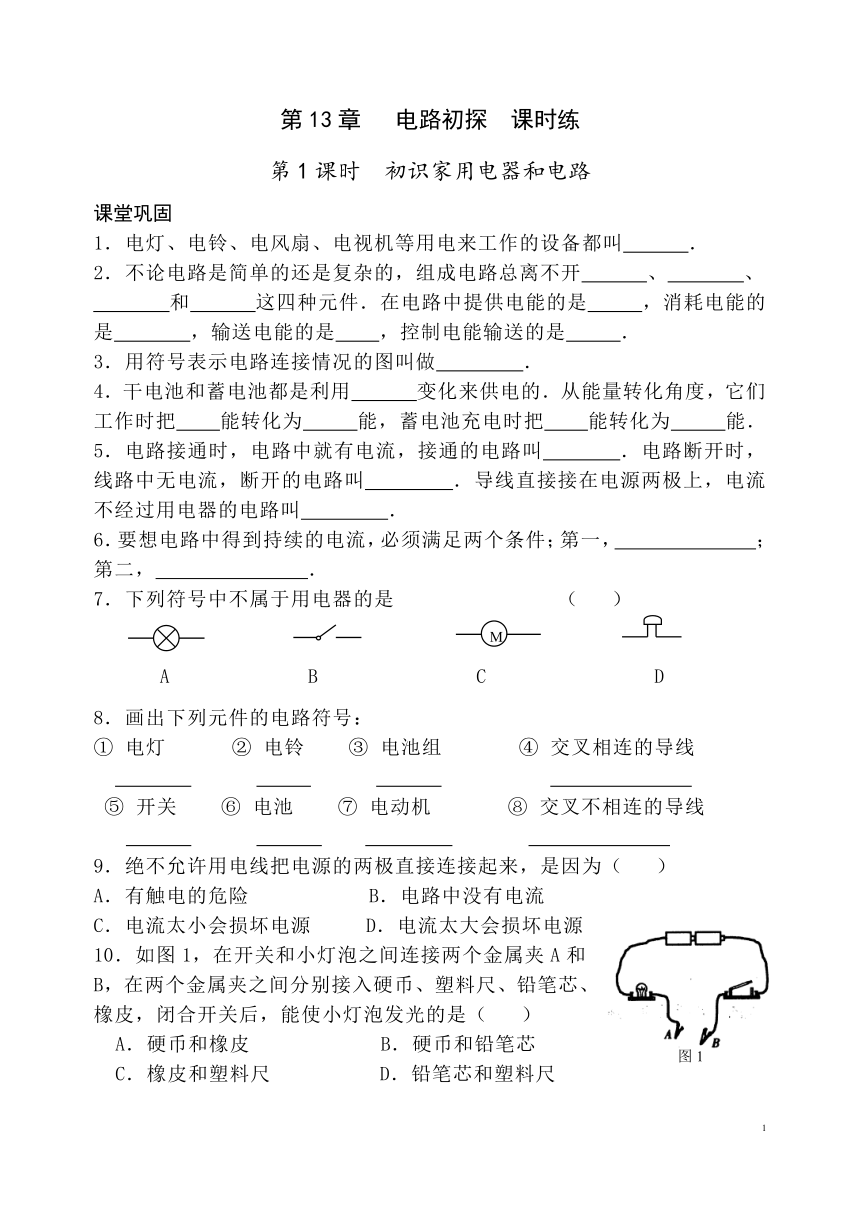

第1课时 初识家用电器和电路
课堂巩固
1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ．
2．不论电路是简单的还是复杂的，组成电路总离不开 、 、
和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．
3．用符号表示电路连接情况的图叫做 ．
4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．
5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．
6．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．
7．下列符号中不属于用电器的是 （ ）
8．画出下列元件的电路符号：
① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线
⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线
9．绝不允许用电线把电源的两极直接连接起来，是因为（ ）
A．有触电的危险 B．电路中没有电流
C．电流太小会损坏电源 D．电流太大会损坏电源
10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）
A．硬币和橡皮 B．硬币和铅笔芯
C．橡皮和塑料尺 D．铅笔芯和塑料尺
课后提升
11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是 （ ）
12．指出下列电路图的错误：
① ② ③
13．请画出如图3的实物电路的电路图．
14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？
塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．

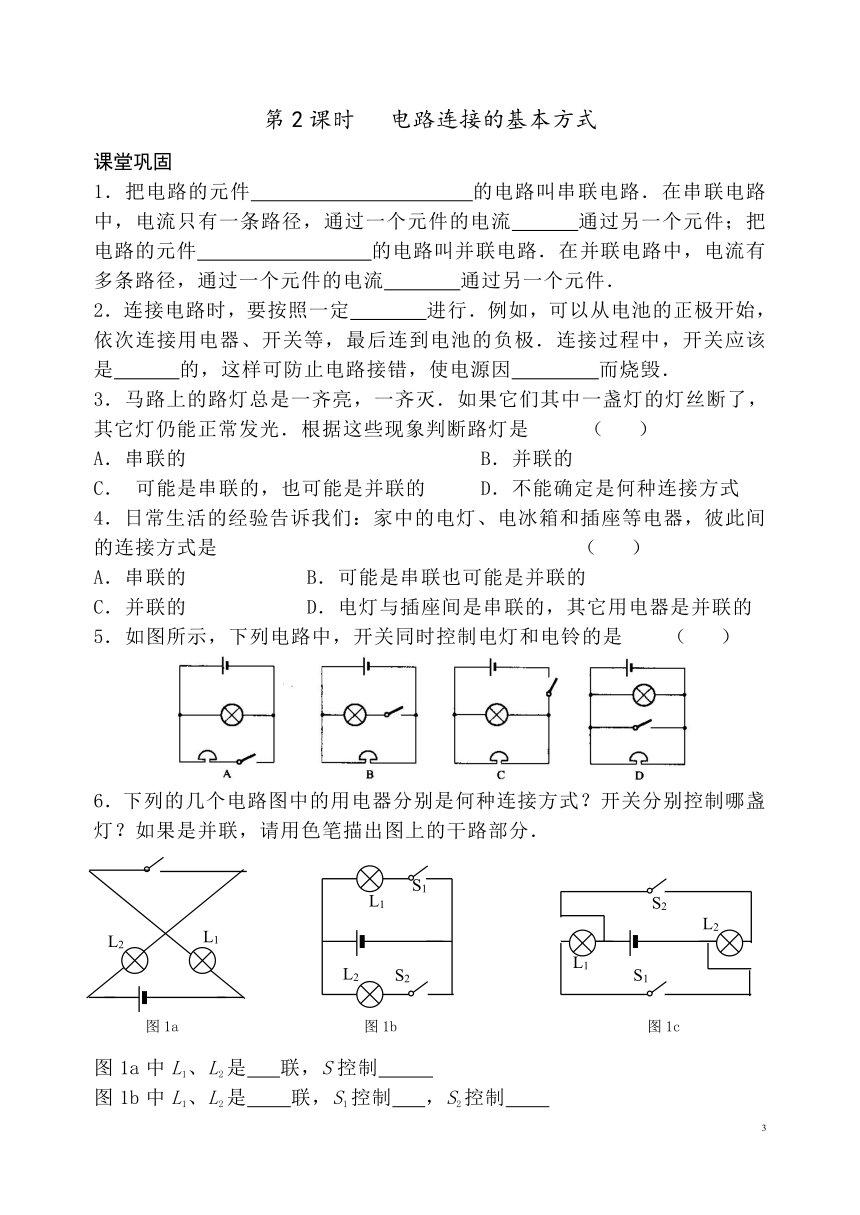

第2课时 电路连接的基本方式
课堂巩固
1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件 的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件．
2．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可防止电路接错，使电源因 而烧毁．
3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
A．串联的 B．并联的
C． 可能是串联的，也可能是并联的 D．不能确定是何种连接方式
4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
5．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1a中L1、L2是 联，S控制
图1b中L1、L2是 联，S1控制 ，S2控制

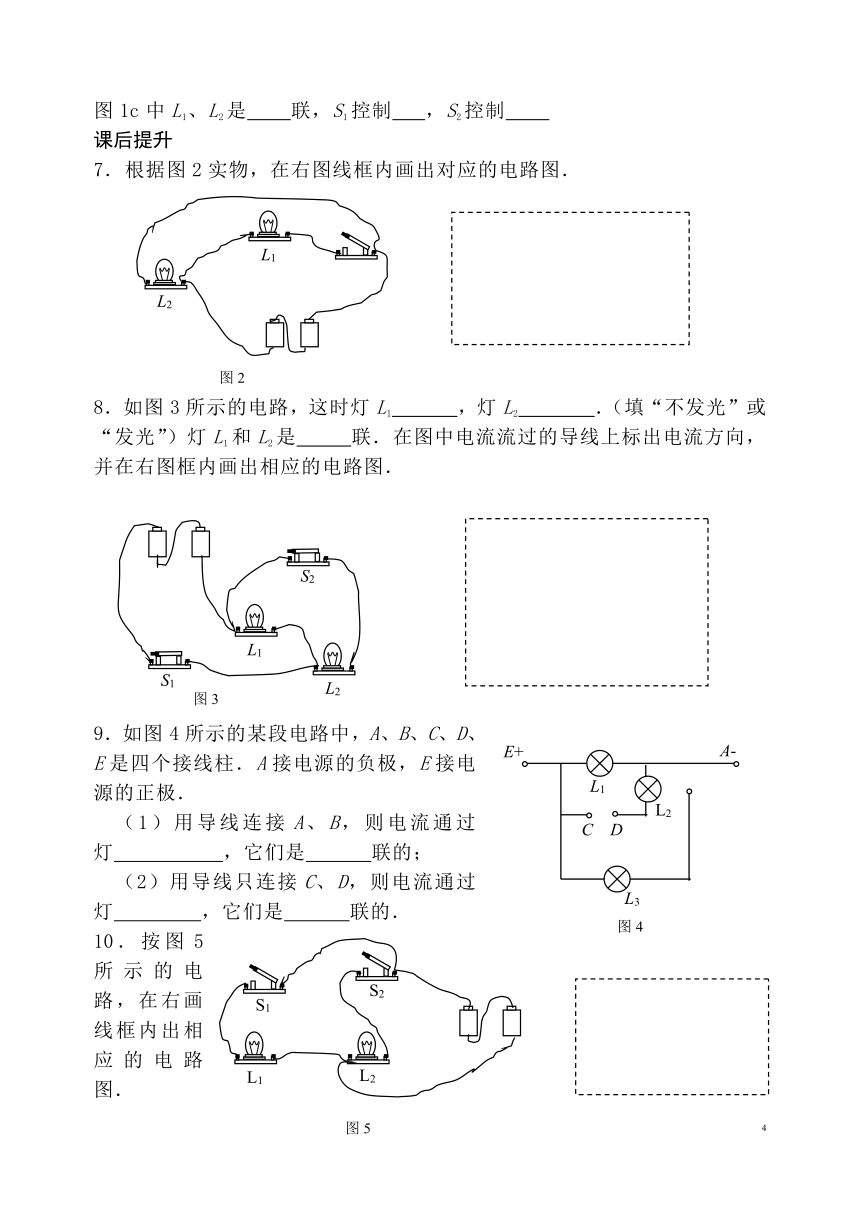

图1c中L1、L2是 联，S1控制 ，S2控制
课后提升
7．根据图2实物，在右图线框内画出对应的电路图．
8．如图3所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．
9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．
（1）用导线连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的．
10．按图5所示的电路，在右画线框内出相应的电路图．

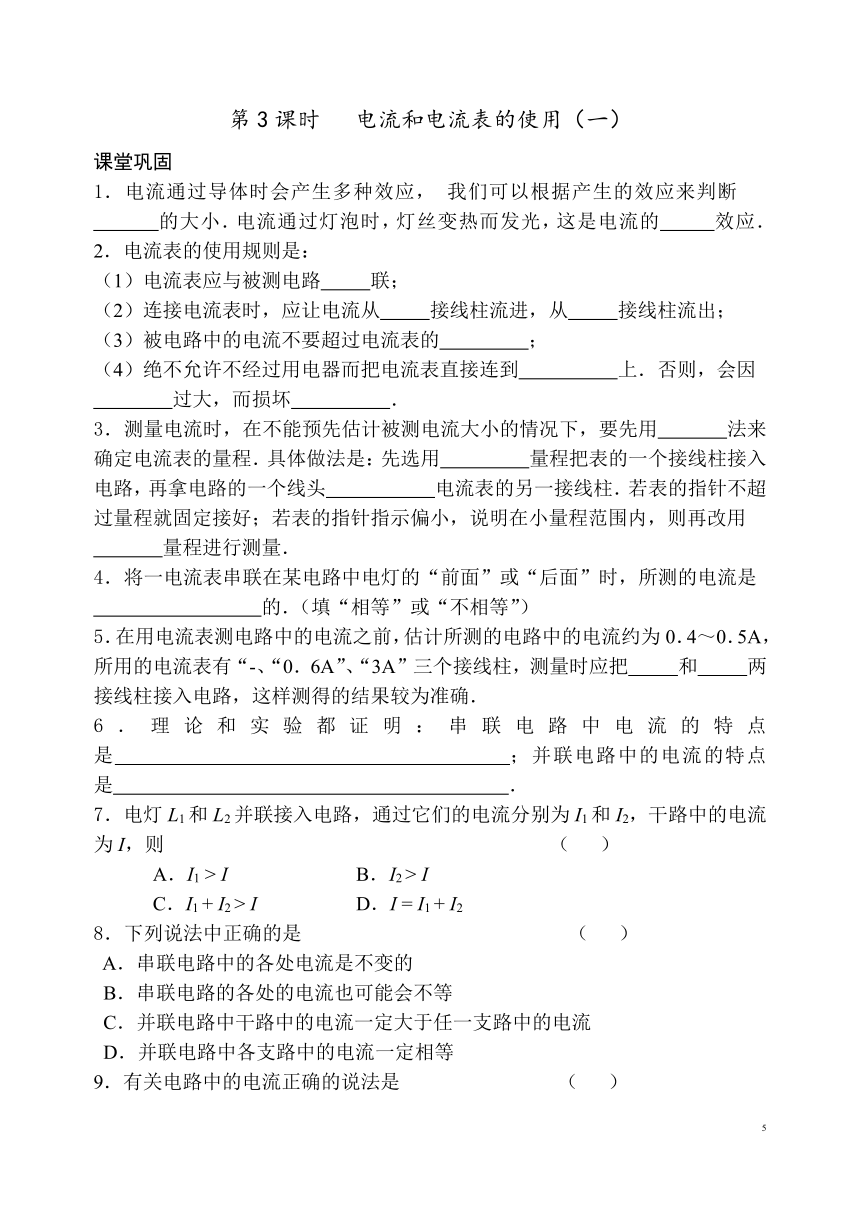

第3课时 电流和电流表的使用（一）
课堂巩固
1．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断
的大小．电流通过灯泡时，灯丝变热而发光，这是电流的 效应．
2．电流表的使用规则是：
（1）电流表应与被测电路 联；
（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出；
（3）被电路中的电流不要超过电流表的 ；
（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因
过大，而损坏 ．
3．测量电流时，在不能预先估计被测电流大小的情况下，要先用 法来确定电流表的量程．具体做法是：先选用 量程把表的一个接线柱接入电路，再拿电路的一个线头 电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用
量程进行测量．
4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是
的．（填“相等”或“不相等”）
5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把 和 两接线柱接入电路，这样测得的结果较为准确．
6．理论和实验都证明：串联电路中电流的特点是 ；并联电路中的电流的特点是 ．
7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则 （ ）
A．I1 > I B．I2 > I
C．I1 + I2 > I D．I = I1 + I2
8．下列说法中正确的是 （ ）
A．串联电路中的各处电流是不变的
B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
9．有关电路中的电流正确的说法是 （ ）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
课后提升
10．下列说中正确的是 （ ）．
A．串联电路中的各处电流是不变的
B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
11．下列家用电器，在正常工作时，哪一种通过的电流最大 ( )．
A．电视机 B．普通日光灯
C．家用电风扇 D．家用电熨斗
12．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为( )．
A．1A B． 2A C．3A D．4A
13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．
14．如图2所示的电路中，电流表A1测的是 电流，A2测的是 的电流．
15．图3所示的电路中，电流表A1测的是 的电流，A2测的是 的电流．
16．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．
第4课时 电流和电流表的使用（二）
课堂巩固
1．关于电流表的使用，下列说法中不正确的是 （ ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A．指针摆动角度大 B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确
3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A．电灯L1被短路 B．电灯L2被短路
C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了
4．如图1所示，当开关S闭合时，将发生的现象是 （ ）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则 （ ）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
6．在图2所示的几种电路中，电流表只测L2电流的是（ ）
7．图3中闭合开关，电流表A2的示数是0．25A，则A1的示数是 A．若将A1接到a处，它的示数应是 A．
8．图4中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则电流表接在C处时，其读数应为 A．
9．如图5所示的电路，电流表A1与A2的指针的位置如图6所示，电流表A1使用的量程是 ，读数是 A，电流表A2使用的量程是 ，读数是 A．通过L2的电流是 A．
课后提升
10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表测出L2中的电流（约1．2A），S作总开关．
11．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．
(1)闭合开关，观察到灯泡L1和L2的发光情况是__ _．
(2)针对上述的现象，该电路存在的问题是
___________ __．
第5课时 电压和电压表的使用
课堂巩固
1．做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行．
2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示 V，每个小格表示 V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示 V，每个小格表示 V．
3．用电压表测电压时，在不能预先估计被测电压的情况下，可用 法来确定量程．使用这种方法时应先从 量程进行．
4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路 联；而电流表则应与被测电路 联．电压表可以与 并联，这样可测电源的电压，而电流表不许 ．
5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．
甲图：量程 ；
分度值 ；
读数 ．
乙图：量程 ；
分度值 ；
读数 ．
6．读出图2所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 ．乙表示数 ；若接的是另一量程，则示数为 ．
7．用图2所示电压表测电压前先用大量程进行试触（ ）
A．如果指针示数大于15V，则需要调换接线柱重新试触
B．如果指针示数在3V与15V之间则需要换量程
C．如果指针示数小于3V，则需要换量程
8．如图3的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )．
A． 可知电源电压为6V
B．可知L1两端电压为2．6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
9．在如图4所示的电路中，闭合开关S后 ( )．
A．电压表的示数为电源电压 B．电流表的示数特别大
C．小灯泡正常发光 D．电流表、电压表都被烧坏
课后提升
10．在图5中，能测出灯L1两端电压的正确电路图是( )．
11．如图6所示的电路中，当开关S合上时，电压表测的是 ( )．
A．灯L2两端电压 B．电源的电压
C．灯Ll两端的电压 D．灯L2和电源两端的电压
12．有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是 ( )．
A．5V B．2．5V C．1．3V D．11．5V
13．在图7和图8中，分别按电路图连接电路．
11．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．
第6课时 创新习题课（一）
课堂巩固
．关于如图1所示的电表的下列说法中，不正确的是 （ ）
A．它是一个电压表　　　　　　 B．它的示数一定是1．7V
C．它的示数可能是8．5V　　　 D．它有一个负接线柱和两个正接线柱
．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图2．若开关闭合其后果是 （ ）
A．两表都会被烧坏
B．两表都不会被烧坏
C．电压表不会被烧坏,且示数正常
D．电压表不会被烧坏,电流表可能被烧坏
．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是 （ ）
．如图4是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）
A．电源正极与a之间断路
B．a、L1、b之间断路
C．b、L2、c之间断路
D．c与电源负极之间断路
．在图5所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)．闭合开关S．灯L1与L2串联，电路中 是电流表．
课后提升
．在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为 ．
．请你仔细观察如图6所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．
（1）在图中只加一根导线，使实物电中成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．
．物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”． 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”． 为了验证猜想是否正确，他们找来了电压表，连成了如图7所示的电路．
（1）请你选择其中一个猜想，并提出验证的方法：
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：________________________________．
第7课时 综合实践活动
课堂巩固
1．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图1中的虚线表示房间的墙壁）（ ）
2．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）
3．按要求设计电路，在3中画出电路图． 要求：开关S1、S2都闭合，电动机转，电铃响；只闭合开关S1，电动机不转，电铃响；只闭合开关S2，电铃不响，电动机不转．
4．实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干．请在图4中画出电路图．要求：只按开关S1，灯与电铃均无电流；只按下开关S2电铃响，灯一盏也不亮；同时按下S1和S2，电铃响，两灯均正常发光．
5．如图5为一封闭的控制盒，a、b、c为三个接线柱，M、N分别是电灯和电铃，现用导线连接a、b时，灯亮铃不响；用导线连接b、c时，铃响灯不亮；用导线连接a，c时，灯不亮铃不响，试在虚框内画出此电路图．
课后提升
6．给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线，请你设计一自动放养奶牛的装置图．要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在图6的虚框内．
7．小明在“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉他是一个小灯泡坏了．请你帮助小明，在图7所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容．
选用器材 检测电路图 现象及结论
第8课时 创新习题课（二）
课堂巩固
1．图1所示是某同学测量灯泡两端的电流和电压时出现的一些情况如下：
（1）V表的指针反向偏转；
（2）A1的指针偏转角度太大；
（3）A2的指针偏转角度太小．
根据上述现象，请你帮助这位找一找原因，以便于掌握电表的使用知识，为学好电学知识打好坚实的基础．
（1）中的原因是 ．
（2）中的原因是 ．
（3）中的原因是 ．
2．有一只蓄电池的正、负极标志已模糊不清，但仍能正常向外供电，某同学用电压表来判别它的正负极，其方法是：将电压表与蓄电池进行_________，观察电压表指针偏转方向，若指针向反方向偏转，则与电压表正接线柱相连的一端是蓄电池的________极；请再另外设计一种方法判别它的正负极： ．
3．电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究：
（1）你认为苹果的导电性能可能与苹果的哪些因素有关
你的猜想是：
（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：
苹果1(一般甜) 苹果2(较甜) 苹果3(很甜)
完整 100μA 200μA 300μA
削了皮 100μA 200μA 300μA
切掉一部分 100μA 200μA 300μA
根据上述表格信息，把能得出的探究结论写出两条填在横线上．
结论一： ；
结论二：
4．请利用图2所给的开关、灯泡与电熨斗连成一个电路．要求：电熨斗通电后，开关处于闭合状态的工作温度高于开关处于断开状态的工作温度．
课后提升
5．在如图3所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：（1） 电流过L1、L2的电流分别是多大？（2）两表分别应取多大的量程？
6．如图6所示，回答下列问题：
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
7．如图5甲所示，用电流表测电流．
（1）若将线头M、N都接到电流表为“0．6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
电路初探 单元练A卷
一、选择题（每题３分，共30分）
1．普通家用灯泡的电流最接近于 （ ）
A．0．2A B．0．02A C．2A D．20A
2．在图1所示的四个电路图中，哪一个电路图是正确的( )
A． 图甲所示的 B． 图乙所示的
C． 图丙所示的 D． 图丁所示的
3． 下列关于串联电路的说法中 ， 错误的是 ( )
A． 各用电器是逐个顺次地连接起来的
B． 若一个用电器的内部开路，其余的用电器仍可能通电工作
C． 开关可使电路中的各灯泡同时发光或同时熄灭
D． 连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间
4． 下列关于并联电路的说法中 ， 错误的是 ( )
A． 各用电器是并列地连接起来的
B． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作
C． 并联电路是由干路和各支路组成的
D． 相互并联的电路两端的电压相等
5． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）
A． 一定是串联 B． 一定是并联
C． 串联或并联都可以 D． 以上答案都不正确
6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 （ ）
A．甲灯泡丝断了 B．乙灯泡丝断了
C．丙灯泡丝断了 D．都有可能
7．如图3所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出 A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是 （ ）
A．电源接触不良 B．开关接触不良
C．乙灯接触不良或灯丝断了 D．甲灯接触不良或灯丝断了
8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 （ ）
A．电流表坏了或未接 B．从a经灯L1到b的电路中有断路
C．灯L2灯丝烧断或灯座未接通 D．电流表和灯L1、L2都坏了
9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：
故障现象 可能原因 检修方法
灯泡不亮 1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良 换新灯泡换新线并接好检查加固
对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因（　）
A．电路出现了短路 B．电路出现了断路
C．并联变成了串联 D．电源正负极接反
10．如图5所示电路，以下说法正确的是 ( )
A．只接通S2灯亮，电铃响 B．只接通S1灯亮，电铃响
C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响
二、填空题（每空1．5分，共36分）
11．路灯总是一起亮，一起暗，它们的连接方式是 ，原因是
12．电子手表中的电流约为1．5×10-6A，合 mA，合 μA．
13．某电池组是由三节干电池串联成的，那么电池组的总电压为
14．在图6所示电路中，只闭合S1时，电灯 亮；当S1、S2都断开时，电灯 亮，它们是 连接的；当S1、S2都闭合时，电灯 亮，它们是 连接的．
15．如图7所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 处电表示电压表．
16．如图8所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　 　的两端电压；若开关S、S1、S2都闭合，那么能发光的是　　　　，电压表所测的是　　　　两端的电压．
17．如图9所示，V1测量　　　两端的电压；V2测量　　　　两端的电压；V3测量　　　两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是 ．
18．如图10所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_ ___表；b是_ __表；c是_ __表．
三、实验探究题（共24分）
19． 如图11所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．（5分）
20．某同学连接如图12所示电路，电池组的电压为6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是 ，（填“断路”或 “短路”）．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏，请简述你采用的方法： ；并做出判断： ．（5分）
21．如图13所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．根据上述情况，在下面的虚框内画出符合要求的电路．（5分）
22．如图14所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．（5分）
23．如图15是学校实验室常用的一种电表，请你在仔细观察后，对它的情况作一个简单介绍．（介绍出三点）（5分）
四、计算题（9分）
24．如图15甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“—”、“15”，请回答：
(1)电源电压，L1、L2两端的电压各是多少
(2)通过L1、L2的电流为多大 (以上答案均需要说明理由)
电路初探 单元练B卷
一、选择题（每题3分，共30分）
1．下列关于电源的作用的描述中正确的是 （ ）
A．电路中只要有电压，就有电流产生
B．电路中只要有电流存在，就一定有电压
C．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在
D．以上几种说法均不正确
2．下列关于电路的说法中不正确的是 （ ）
A．一个完整的电路由电源、用电器、导线和开关组成
B．电源的作用是给用电器供电，提供持续的电流
C．只要能使用电器工作的电路就是一个完整的电路
D．开关的作用是控制电路的通和断
3．有关电路的串联和并联的说法中正确的是 （ ）
A．串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作
B．并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作
C．把用电器顺次连接起来的电路叫做并联电路
D．把用电器并列连接起来的电路叫做串联电路
4．北约曾用“石墨炸弹”使南联盟的高压输电线短路,这是利用了石墨的（ ）
A．可燃性 B．还原性
C．润滑性 D．导电性
5．在如图1所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（ ）
A．电流表坏了 B．灯泡L1的灯丝断了
C．两个灯泡都断路 D．灯泡L2的灯丝断了
6．如图2所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断（ ）
A．灯L1断路 B．灯L1短路
C．灯L2断路 D．灯L2短路
7．闪烁的彩灯，装点着节日的热闹与繁华，彩灯的内部结构如图3，其额定电压约为6 V，彩灯是采用串联的方式接入照明电路的，任一灯泡灯丝熔断后，其他灯泡仍继续发光．原因是彩灯的结构中有 ( )
A．特殊的灯丝 B．金属杆引出线
C．带绝缘层的金属丝 D．灯泡内充有气体
8．如图4所示的电路中，开关S由断开到闭合的过程中 （ ）
A．灯L1亮度不变，电流表示数变大
B．灯L1亮度变暗，电流表示数变大
C．灯L1亮度不变，电流表示数不变
D．灯L1亮度变亮，电流表示数变小
9．图5是水流形成图，我们对电流的成因（图6）的认识是通过分析图6中水流的成因来了解的，这种方法在物理学中称为 （ ）
A．比较法 B．类比法 C．等效法 D．控制变量法
10．如果某次电学实验不能正常进行，需要判断干电池是否报废：可取一节干电池用电压表来测量它的电压，步骤如下：
①把电压表的正接线柱与干电池的负极接触，负接线柱怀正极接触
②在刻度盘上读出电压值
③选择电压表的量程为3V
④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触
⑤选择电压表的量程为15V
上述步骤中正确的是 （ ）
A．③②① B．①②⑤ C．③④② D．无法测量
二、填空题（每空1．5分，共21分）
11．测量电流的仪表叫________________，使用时必须把它_____________________在被测电路中，使电流从______________接线柱流进，并且要注意所测电流不能超过它的___________．
12．同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为300mA=____________A；天空产生闪电时电压约为107V=______________kV．
13．如图7所示，若只需灯L1发光，则需用导线只连接_________接线柱；若只用导线连接B、C接线柱，则灯L1、L2_________联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接．
14．一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器 ______联．还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是_______联的．再如电冰箱内有压缩机（不连续工作），冰箱内还常装有电灯，那么如果你要想探究它们是什么连接关系，应该是在压缩机____________时（填“工作”或“不工作”）．
15．如图8是某同学用电压表测小灯泡L2两端的电压的电路图，请指出图中的两处错误：
（1）____________________________________；
（2）____________________________________．
三、实验探究题（每题7份，共35分）
16．图9是一个理发用电吹风的实物简图，其中当开关S1闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S2也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．
17．根据图10（甲）中的电路连接情况，在（乙）图中画出与该图对应的电路图．
18．图11是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：
（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；
（2）将插头与3V电源相联，用电压表分别测得Uab=3V,Uac=3V,Uad=3V,Uae=0V,Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置．
请回答：（1）这几枚大头针相当于 ；
（2）用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．
19．某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图12画出正确的连接方法．
20．在繁华闹市的十字路口，一般都装有红绿灯，如图13所示，四个路口共装有12盏灯，要求在车辆东西方向行驶时东西路口的绿灯亮，同时南北路口的红灯亮；当南北方向的车辆放行时，南北方向路口的绿灯亮，同时东西路口的红灯亮．并要求当红、绿灯转换之间，各路口黄灯自亮，以提醒司机做好减速或启动的准备．在岗亭内装一只单刀多掷开关，由交警手动开关实现上述控制．问电路应怎样连接才能满足要求？在图中画出电路图．
四、解答题（14分）
21．如图14，把两种不同的金属的两端相连，构成两个接点，把一个接点放在冰水混合物中，另一个接点由酒精灯加热，检流计（小量程电流表）能指示环路中有电流，具有这样两个接点的电路叫一个热电偶．表中给出了铂铑合金热电偶中电流大小与温度关系：
接点的温度/℃ 0 1 100 200 300 500 800 1000 1500 -100 -200
铂铑电偶的电流/A 0 1 64 142 229 417 731 956 1545 64 142
（1）从表中可以发现，电流的大小随温度的升高而 ．
（2）这样的热电偶可以做一个热电源，它的能量是怎样转化的？
（3）热电偶也可以做为一个热电偶式温度计，试简要说明如何利用这样的温度计测量钢水的温度？
（4）这种温度计与物理实验室的温度计相比有什么优点？
第13章 电路初探
课时练
第1课时 初识家用电器和电路
1．用电器 2．电源 开关 导线 用电器 电源 用电器 导线 开关
3．电路图 4．化学 化学 电 电 化学 5．通路 断路 短路
6．要有电源 电路必须是通路 7．B 8．略 9．D
10．B 11．D 12．无电源 电池连接错误 闭合开关将短路
13．略 14．略
第2课时 电路连接的基本方式
1．逐个顺次连接起来 一定 并列连接起来 不 2．顺序 断开
3．B 4．C 5．C 6．图略 串 L1 L2
7．略 8．发光 发光 并 图略 9．L1、L3 并 L1 L2 并 10．略
第3课时 电流和电流表的使用（一）
1．电流 热 2．串 正 负 量程 电源两极 电流 电源
3．试触 大 试触 小 4．相等 5．- 0.6A 6．串联电路中各处电流相等
并联电路中干路中的电流等于各支路电流之和 7．D 8．C 9．C
10．C 11．D 12．B 13．略 14．干路 15．干路 L2
16．1.7A 0.34A 0.46A 2.3A
第4课时 电流和电流表的使用（二）
1．B 2．D 3．C 4．B 5．C 6．B 7．0.25 0.25
8.0.7 9．0～3A 0.7 0～0.6 0.24 0.46 10．略 11．略
12．L1不发光，L2发光 短路
第5课时 电压和电压表的使用
1. 4 3 2． 5 0.5 1 0.1 3．试触 大
4．并 串 电源 把接线柱直接接到电源两极上
5．0～0.6A 0.02A 0.5A 0～15V 0.5V 4V 6．1.4V 7V 9V 1.8V
7．C 8．D 9．A 10．D 11．C 12．C 13．图略 14．图略
第6课时 创新习题课（一）
1．B 2．D 3．D 4．C 5．2 6．串联 7．略 8．略
第7课时 综合实践活动
1．C 2～6．图略 7．每一种器材都可以检测
第8课时 创新习题课（二）
1．正负接线柱接反 电流较大，但量程偏小 电流较小，但量程偏大
2．负 用电流表与一个电阻串联后进行试触，从指针的偏转方向上判断
3．（1）大小、甜度、是否有皮
（2）苹果导电性能与甜度有关，甜度越大，导电性能越好；苹果导电性能与苹果是否完整无关
4．图略 5．（1）2A 1A （2）都应选择0～3A的量程
6．（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
7．（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
单元练A卷
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B B C D C B B A
二、填空题
11．并联 其中一只损坏，其他仍然发光 12．1.5×10-3 1.5
13．4.5 14．L3 L1、L2、L3 串联 L1、L2、L3 并联 15．乙
16．L1、L2 L1 L1、L2 电源 L1 L1 17．L1 L2 电源 U3=U1+U2
18．电流 电压 电流
三、实验探究题
19．略 20．断 L1L2互换 若互换后L2亮则没有损坏，是电路某处断路
21．略 22．取下一只灯泡，若另一只灯泡亮则为并联，另一只灯泡不亮则为串联
23．①这是一只电流表；②有三个接线柱，两个量程（一个是0～3A，另一个是0～0.6A）；③量程是0～3A的分度值是0.1A；④量程是0～0.6A的分度值是0.02A…
四、计算题
24．（1）均为6V （2）0.24A 0.96A
单元练B卷
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A D D A C A B C
二、填空题
11．电流表 串联 正 量程 12．0.3 104 13．CD 串 D
14．串，并，不工作 15．电压表应与小灯泡L2并联 电压表正负接线柱接反了
三、实验探究题
16．图略 17．图略 18．（1）接线柱 （2）（ed间断路） 19．图略 20．图略
四、解答题
21．（1）增大 （2）内能转化为电能 （3）把一个接点放在冰水混合物中，另一个接点放在钢水中，读出电流值，从表格中可以查出此时钢水的温度
（4）量程大 测量距离长
A B C D
M
L1
L2
S
L1
L2
S
L1
L2
S
L1
L2
S
A． B． C． D．
图2
图1b
L1
L2
S1
S2
图1c
L1
L2
S1
S2
图1a
S
L2
L1
L1
L2
S
L1
S2
S1
L2
L3
L2
L1
A-
E+
C D
B
L1
L2
S2
S1
图4
图15
图14
图13
图12
图11
图10
图9
图8
图7
图3
图2
图8
图7
图4
图3
图1
图2
图9
图5
图8
图2
图1
图10
图6
图5
图4
图3
图7
图6
图4
图3
图1
图6
图5
图2
图1
图1
图3
图4
图2
图3
图4
图5
图15
图14
图11
图12
图13
图10
图9
V
A
220V
220V
220V
220V
A
B
C
D
光控
声控
声控
光控
光控
声控
光控
声控
图1
图2
图3
图4
图5
图6
图7
图1
图7
图6
图5
图2
图3
图8
图4
图7
图6
图3
图5
图5
图2
图1
图4
图3
图2
图1
图4
PAGE
27
