杠杆的平衡条件练习题

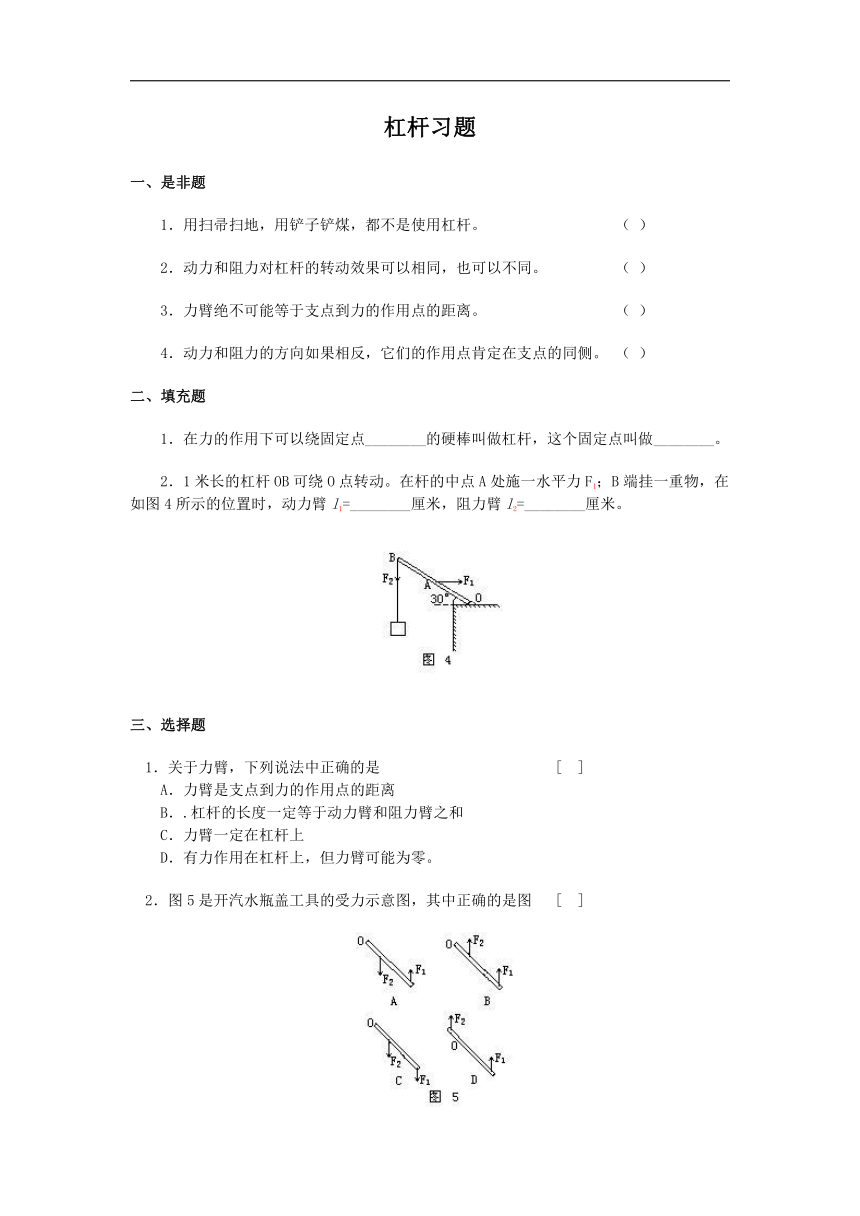

杠杆习题
一、是非题
　　1．用扫帚扫地，用铲子铲煤，都不是使用杠杆。　　　　　　　 　（ ）
　　2．动力和阻力对杠杆的转动效果可以相同，也可以不同。　　　 　（ ）
　　3．力臂绝不可能等于支点到力的作用点的距离。　　　　　　　 　（ ）
　　4．动力和阻力的方向如果相反，它们的作用点肯定在支点的同侧。 （ ）
二、填充题
　　1．在力的作用下可以绕固定点________的硬棒叫做杠杆，这个固定点叫做________。
　　2．1米长的杠杆OB可绕O点转动。在杆的中点A处施一水平力F1；B端挂一重物，在如图4所示的位置时，动力臂l1=________厘米，阻力臂l2=________厘米。
　
三、选择题
　1．关于力臂，下列说法中正确的是 　　　　　　　　　　　[　]
　　A．力臂是支点到力的作用点的距离
　　B．.杠杆的长度一定等于动力臂和阻力臂之和
　　C．力臂一定在杠杆上
　　D．有力作用在杠杆上，但力臂可能为零。
　2．图5是开汽水瓶盖工具的受力示意图，其中正确的是图　 [　]
　

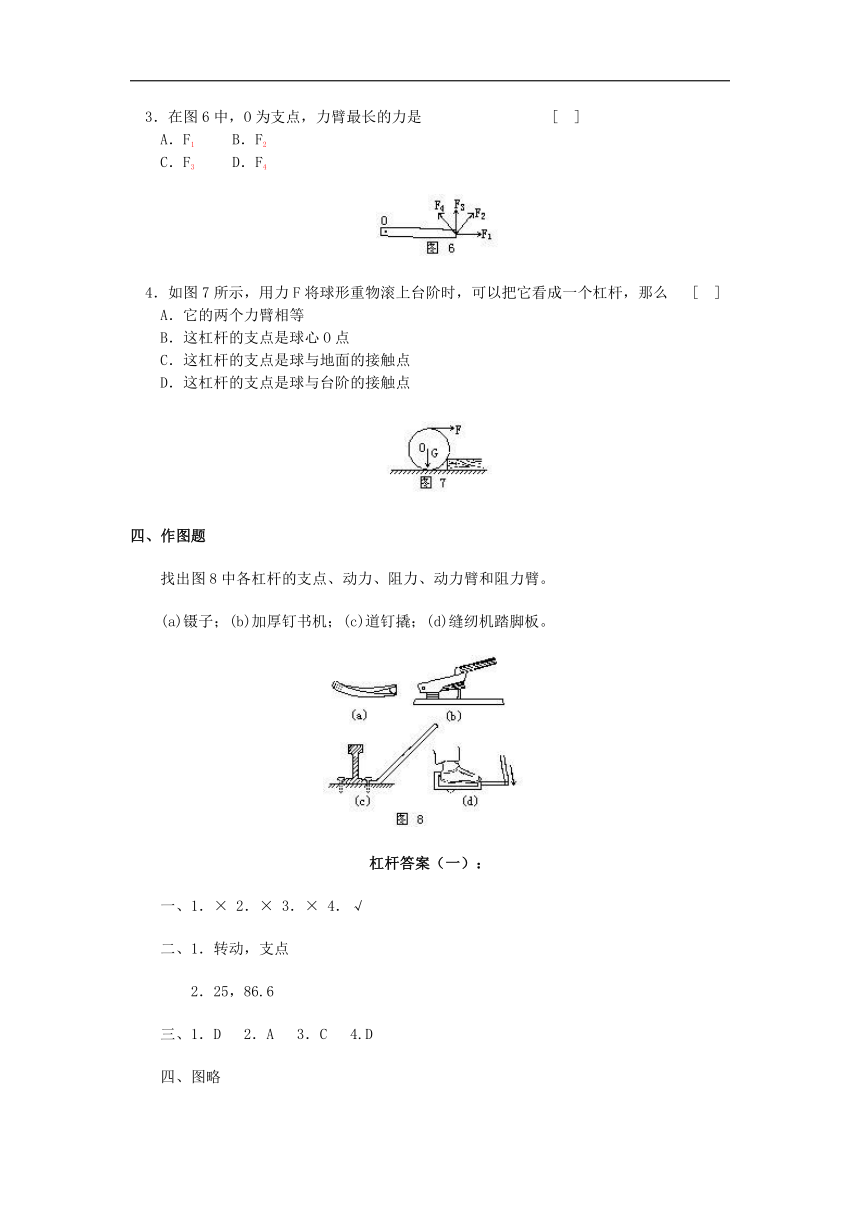

　3．在图6中，O为支点，力臂最长的力是　　　　　　　　 [　]
　　A．F1 　　B．F2　
　　C．F3　　 D．F4
　
　4．如图7所示，用力F将球形重物滚上台阶时，可以把它看成一个杠杆，那么 　[　]
　　A．它的两个力臂相等
　　B．这杠杆的支点是球心O点
　　C．这杠杆的支点是球与地面的接触点
　　D．这杠杆的支点是球与台阶的接触点
　
四、作图题
　　找出图8中各杠杆的支点、动力、阻力、动力臂和阻力臂。
　　(a)镊子；(b)加厚钉书机；(c)道钉撬；(d)缝纫机踏脚板。
杠杆答案（一）：
　　一、1．× 2．× 3．× 4．√
　　二、1．转动，支点
　　　　2．25，86.6
　　三、1．D 　2．A 　3．C 　4.D
　　四、图略
杠杆习题（二）
一、填充题
　　1．天平是____杠杆。在调节天平横梁平衡时，发现指针偏向标尺的左方时，应将____边的螺母向里调。
　　
米，则动力作用点要下降____厘米。
　　
　　
的读数为6牛，则甲的重力为____牛。
　
　　4．一人挑担子，扁担AB长1.6米。在A端挂重物400牛，B端挂重物600牛，则人肩在离A端____米处担子才能平衡。若使两边重物各减少100牛，人肩应向____端（选填“A”、“B”）移动才有可能保持平衡。
二、选择题
　　1．图7所示的四种情况中，阻力F2都相等，动力F1作用的方向不同，其中最省力的是图 [　]
　
　　2．如图8所示，AO=40厘米，BO=20厘米，拉力F=3牛，并与水平方向成30°角。若在木棒B端悬挂体积为100厘米3的物体G，并将它浸没在水中，木棒恰好平衡，则物体的重力应为 [　]
　　A．3牛 　　B．3.98牛
　　C．6牛 　　D．6.98牛　
　　3．某人将一根木棒的一端抬起，另上端搁在地上。在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力的大小　　 [　]
　　A．保持不变 　　B．逐渐增大
　　C．逐渐减小　　 D．先减小后增大
　　4．两个质量相等的实心的铜球和铁球（ρ铜＞ρ铁），分别挂在杠杆的两端，杠杆平衡。现将两球同时浸没在水中，杠杆　　 [　]
　　A．不平衡，挂铜球一端下降
　　B．不平衡，挂铁球一端下降
　　C．仍然平衡
　　D．无法判断
　　5．一架不准确的天平，主要原因是横梁左右两臂不等长。为了减少实验误差，先把物体放在左盘称得质量为m1，再把物体放在右盘称得质量为m2，该物体的真实质量为　　 [　]
　　
三、作图题
　　图9是指甲剪的示意图。请找出其中的费力杠杆和省力杠杆，并确定其支点、动力作用点和阻力作用点。
　
四、计算题
　　1．图10是锅炉安全阀示意图、阀的横截面积S为4厘米2，OA∶AB=1∶2，若锅炉能承受的最大压强为5.4×105帕，在B处应挂多重的物体G？若锅炉能承受的最大压强减小，为保证锅炉的安全，应将重物向什么方向移动？　
　　2．图11是油压千斤顶的示意图，大活塞的直径是小活塞直径的5倍，大活塞上的重物G=5×103牛，O为支点，AB∶OB=3∶1。要将重物G举起来，至少在A端加多大的力？不计摩擦。
杠杆答案（二）：
　　一、1．等臂，左
　　　　2．50
　　　　3．4
　　　　4．0.96
　　二、1．C 　2．B 　3．A 　4．A 　5．D
　　三、图略
　　四、1．72牛，向左
　　　　2．50牛
