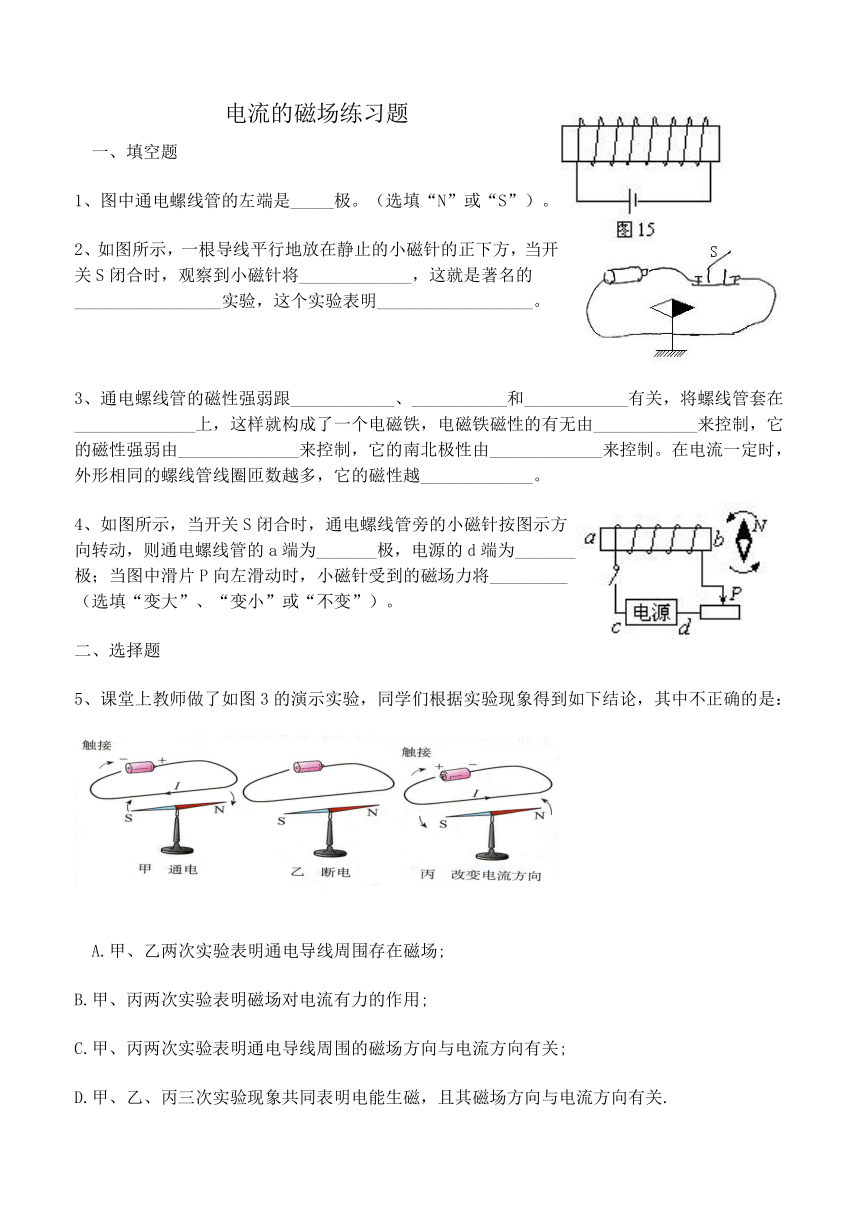

电流的磁场练习题

电流的磁场练习题
一、填空题
1、图中通电螺线管的左端是_____极。（选填“N”或“S”）。
2、如图所示，一根导线平行地放在静止的小磁针的正下方，当开关S闭合时，观察到小磁针将_____________，这就是著名的_________________实验，这个实验表明__________________。
3、通电螺线管的磁性强弱跟____________、___________和____________有关，将螺线管套在______________上，这样就构成了一个电磁铁，电磁铁磁性的有无由____________来控制，它的磁性强弱由______________来控制，它的南北极性由_____________来控制。在电流一定时，外形相同的螺线管线圈匝数越多，它的磁性越_____________。
4、如图所示，当开关S闭合时，通电螺线管旁的小磁针按图示方向转动，则通电螺线管的a端为_______极，电源的d端为_______极；当图中滑片P向左滑动时，小磁针受到的磁场力将_________（选填“变大”、“变小”或“不变”）。
二、选择题
5、课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：
A.甲、乙两次实验表明通电导线周围存在磁场;
B.甲、丙两次实验表明磁场对电流有力的作用;
C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关;
D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关.

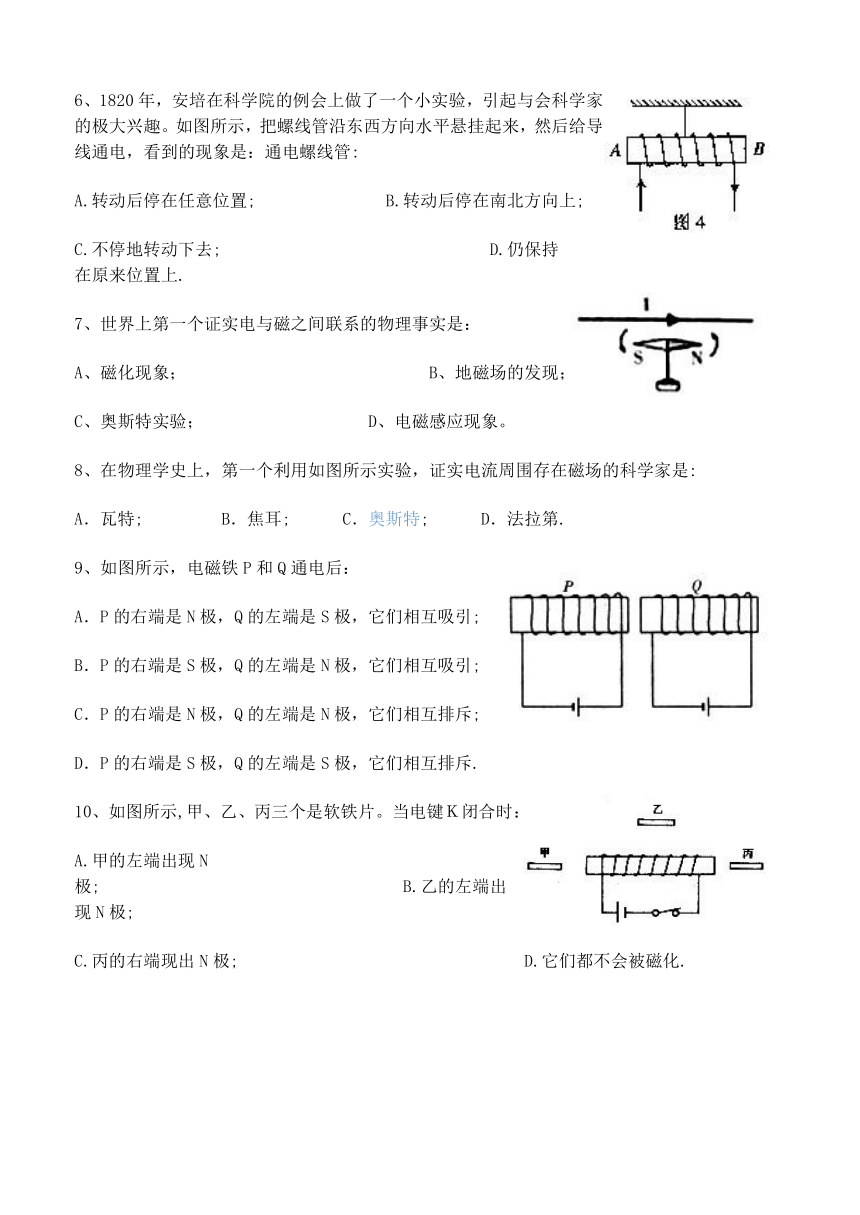

6、1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管:
A.转动后停在任意位置; B.转动后停在南北方向上;
C.不停地转动下去; D.仍保持在原来位置上.
7、世界上第一个证实电与磁之间联系的物理事实是：
A、磁化现象； B、地磁场的发现；
C、奥斯特实验； D、电磁感应现象。
8、在物理学史上，第一个利用如图所示实验，证实电流周围存在磁场的科学家是:
A．瓦特;　　　 B．焦耳;　　　C．奥斯特;　　　D．法拉第.
9、如图所示，电磁铁P和Q通电后：
A．P的右端是N极，Q的左端是S极，它们相互吸引;　
B．P的右端是S极，Q的左端是N极，它们相互吸引;
C．P的右端是N极，Q的左端是N极，它们相互排斥;　
D．P的右端是S极，Q的左端是S极，它们相互排斥.
10、如图所示,甲、乙、丙三个是软铁片。当电键Ｋ闭合时：
A.甲的左端出现N极; B.乙的左端出现N极;
C.丙的右端现出N极; D.它们都不会被磁化.

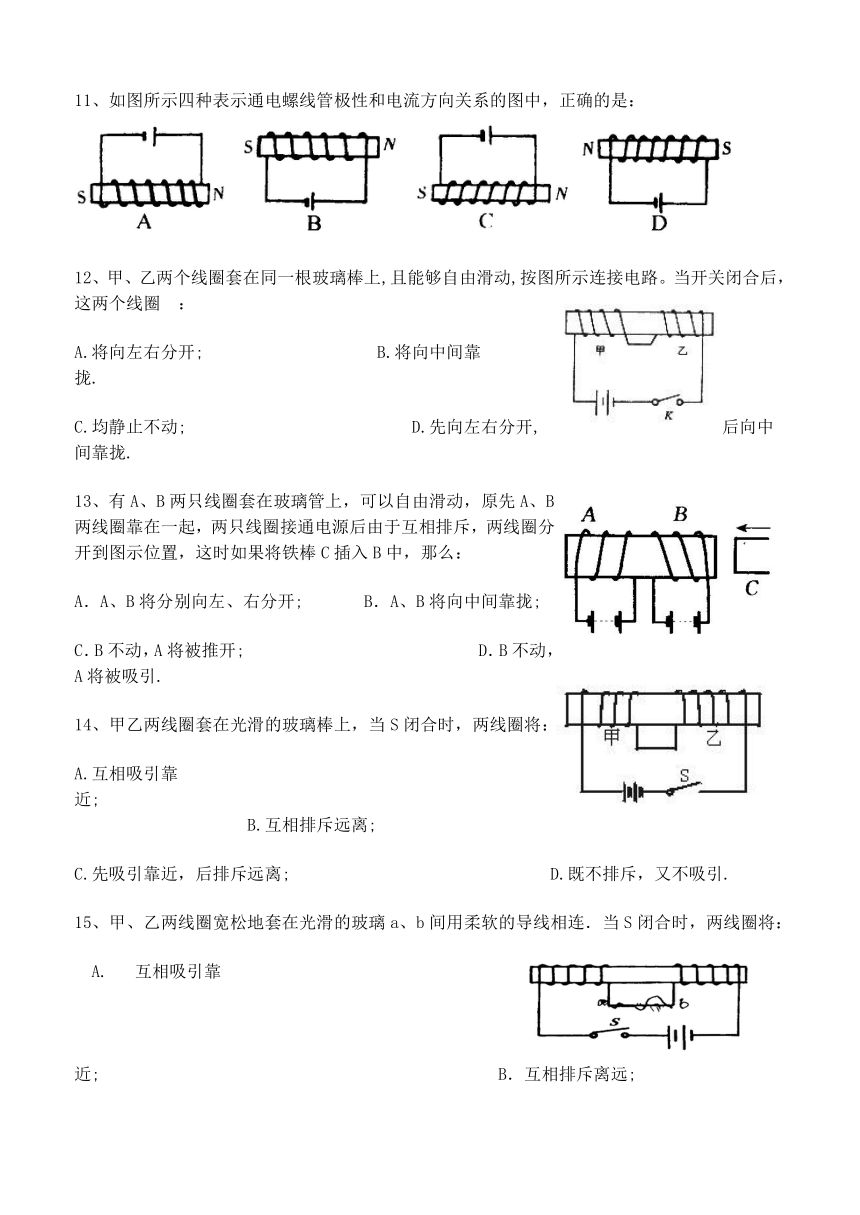

11、如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是：
12、甲、乙两个线圈套在同一根玻璃棒上,且能够自由滑动,按图所示连接电路。当开关闭合后，这两个线圈 ：
A.将向左右分开; B.将向中间靠拢.
C.均静止不动; D.先向左右分开,后向中间靠拢.
13、有A、B两只线圈套在玻璃管上，可以自由滑动，原先A、B两线圈靠在一起，两只线圈接通电源后由于互相排斥，两线圈分开到图示位置，这时如果将铁棒C插入B中，那么：
A．A、B将分别向左、右分开; B．A、B将向中间靠拢;
C．B不动，A将被推开; D．B不动，A将被吸引.
14、甲乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将：
A.互相吸引靠近; B.互相排斥远离;
C.先吸引靠近，后排斥远离; D.既不排斥，又不吸引.
15、甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连．当S闭合时，两线圈将：
A. 互相吸引靠近; B．互相排斥离远;
C．先吸引靠近，后排斥离远; D．既不排斥也不吸引.
16、在螺线管一端的附近放着一个小磁针，当电键K闭合后：
A.小磁针的S极转向螺线管; B.小磁针的N极转向螺线管;
C.小磁针不停地转动; D.小磁针静止不动.
17、闭合电键后,螺线管内的小磁针静止后停在图中位置,那么：
A.电源A端为负极,B端为正极,线圈右端为S极,左端为N极 ;
B.电源A端为负极,B端为正极,线圈右端为N极,左端为S极;
C.电源A端为正极,B端为负极,线圈右端为S极,左端为N极;
D.电源A端为正极,B端为负极,线圈右端为N极,左端为S极.
18、如图，为四位同学判断通电螺线管极性时的做法，正确的是：
19、通电螺旋管旁的小磁针静止如图所示，则以下判断正确的是：
A.螺旋管a端为N极，电源C端为正极;
B.螺旋管a端为S极，电源C端为负极;
C.螺旋管a端为N极，电源C端为负极;
D.螺旋管a端为S极，电源C端为正极.
20、闭合开关后，四个小磁针指向(黑色为N极)都正确的是：
A B C D
21、通电环形导体中间和上部各有一小磁针，当通以如图电流后，小磁针的N极将分别：
A．a的N极向纸外指，b的N极向纸里指;
B．a的N极向纸里指，b的N极向纸外指;
C．a和b的N极都向纸外指 ;
D．a和b的N极都向纸里指.
三、多项选择
22、要使通电蹄形螺线管正上方的小磁针指向符合图甲中的情况，图乙中正确的是：
四、作图题
23、根据磁感线方向，在图中标出通电螺线管的N、S极和电源的正、负极。
24、开关闭合后磁感线的形状如图所示，请在图中标出磁铁A的磁极和磁感线的方向。
25、两个通电螺线管，它们的一端都位于图甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内12个小黑点的位置上，实验记录小磁针静止时的指向如图乙所示.请你将图乙中所有小磁针的N极涂黑.
五、实验,探究题
26、根据电流的方向标出通电螺线管的N、S极。
27、有一直流电路放在一只盒子里，盒子外只露出电路中的一部分直导线AB，如图所示，请设计一个简单的实验，在不断开AB导线的条件下，判断直导线中是否有电流。
（1）需要的器材有__________________________。
（2）实验的步骤____________________________。
（3）实验现象分析__________________________。
参考答案
一、填空题
1、N 2、偏转；奥斯特；通电导体周围存在着磁场
3、电流的强弱、线圈匝数的多少；有无铁芯；铁芯；通断电；电流的强弱；电流的方向；强
4、N 一 变大
二、选择题
5、B 6、B 7、C 8、C 9、B 10、A 11、C 12、B 13、A 14、B
15、B 16、B 17、D 18、.A 19、C 20、D 21、A
三、多项选择 22、B、C
四、作图题
23、
24、
25、
五、实验,探究题
26、
27、（1）小磁针
（2）让小磁针跟导线AB平行，且在AB的下方
（3）若小磁针转动，导线AB中有电流，若导线AB不动，导线AB中没有电流。
