17.2 怎样产生感应电流(四川省遂宁市)

课件16张PPT。同学们好！请同学们观察下面的四幅图画，它们有什么共同的特点？第二节科学探究：怎样产生感应电流闭合电路的部分导体在磁场中静止
静止猜想一：既然导体通电后能在它的周围产生磁场，那么 将导体放在磁场中似乎应当产生电流，这种猜想对不对呢？静止换用更强的磁体，仍然保持导体在磁场中静止
猜想二：把闭合电路的部分导体放在磁场中不动，电流表的指针不偏转，表明没有电流产生，是这种方法不对？还是磁场不够强，产生的电流太小，电流表无法显示呢？闭合电路的部分导体在磁场中静止
静止静止静止静止（1）让导体沿磁线方向运动

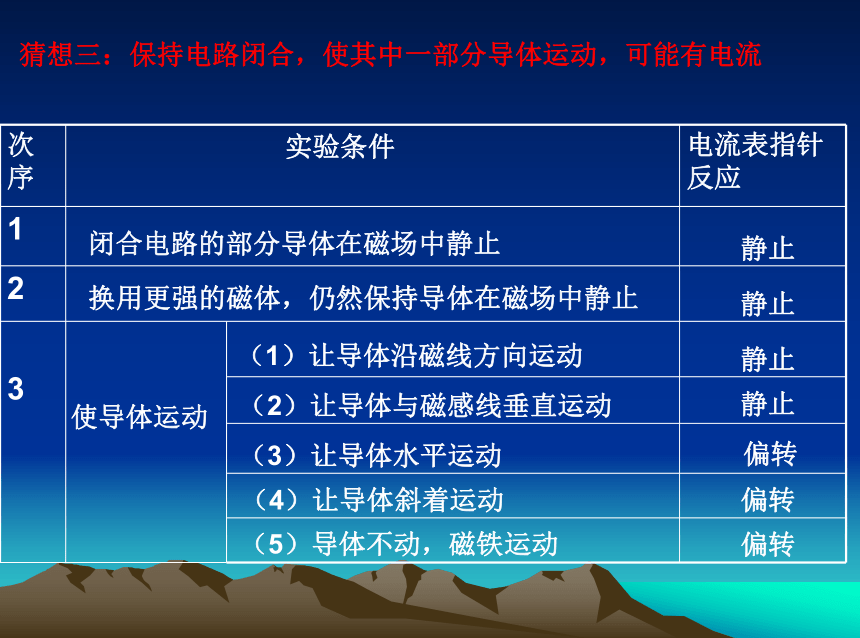

使导体运动（2）让导体与磁感线垂直运动（3）让导体水平运动偏转猜想三：保持电路闭合，使其中一部分导体运动，可能有电流（4）让导体斜着运动偏转（5）导体不动，磁铁运动偏转换用更强的磁体，仍然保持导体在磁场中静止

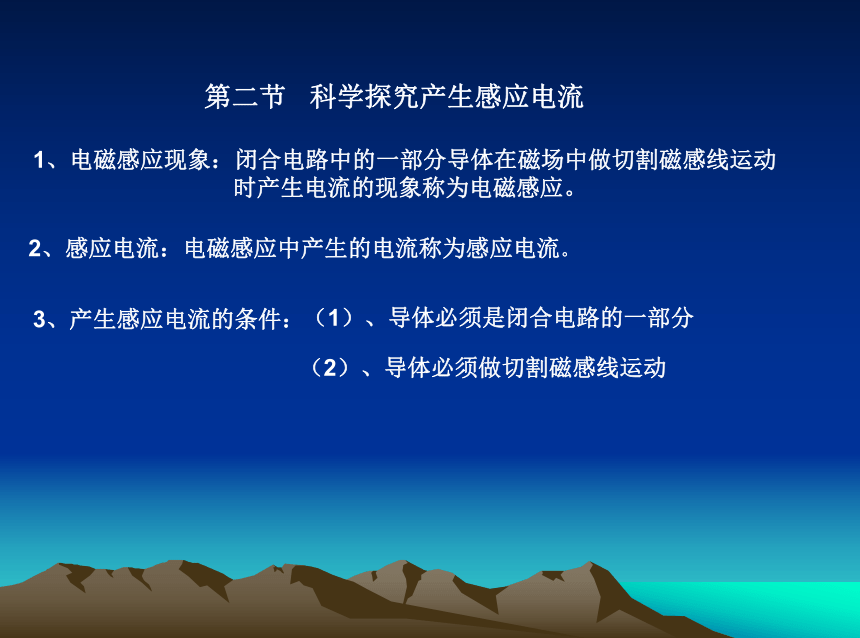

3、产生感应电流的条件：（1）、导体必须是闭合电路的一部分（2）、导体必须做切割磁感线运动1、电磁感应现象：闭合电路中的一部分导体在磁场中做切割磁感线运动 时产生电流的现象称为电磁感应。
2、感应电流：电磁感应中产生的电流称为感应电流。
第二节 科学探究产生感应电流保持磁场方向不变，改变导体的运动方向
偏转方向改变猜想四：感应电流的方向与哪些因素有关？保持导体的运动方向不变，改变磁场方向
偏转方向改变4、影响感应电流方向的因素：（1）、磁场方向（2）导体运动方向5、在电磁感应现象中是机械能转化为电能电磁感应现象的应用：动圈式话筒、变压器等。发电机、3、产生感应电流的条件：（1）、导体必须是闭合电路的一部分。（2）、导体必须做切割磁感线运动。1、电磁感应现象：闭合电路中的一部分导体在磁场中做切割磁感线运动 时产生电流的现象称为电磁感应。
2、感应电流：电磁感应中产生的电流称为感应电流。第二节 科学探究:怎样产生感应电流4、影响感应电流方向的因素：（1）、磁场方向。（2）导体运动方向。5、在电磁感应现象中是机械能转化为电能。巩固练习：1、如图所示， 根据图甲的模式，标出图乙的磁极，图丙中导体运动的方向，图丁中感应电流的方向 2、关于电磁感应现象，下列说法中正确的是（ ）
A、只要把矩形线圈放入磁场中，线圈中就会有感应电流产生
B、只要导体在磁场中运动，导体中一定有感应电流
C、电磁感应现象是由奥斯特首先发现的
D、闭合电路的一部分导体在磁场中切割磁感线时，电路中就
一定有感应电流产生D3、如图所示，闭合开关，当ab水平运动，出现的现象是电流
表 ； 当ab静止或上下运动时，出
现的现象是电流表 。该实验表明，闭合
电路的一部分导体在磁场中作 运动时，会产
生感应电流。若导体ab水平向右运动时，电流表的指针向
右偏转，则当导体ab水平向左运动时，电流表指针 。
这一步实验说明：导体中的感应电流的方向与 有关。指针发生偏转指针不发生偏转切割磁感线向左偏导体运动方向4、如图所示的装置，直导线AB在两磁极中间，AB通过一导线闭
合，一部分导线缠绕在铁心上，当所有部件都静止时，小磁针静止
在如图所示的位置。
（1）、当AB从上到下竖直下落时，会发生什么现象？
（2）、在（1）中，小磁针的N极向左偏转，要使小磁针的S极向
左偏转，可采取哪些办法？
答： 有感应电流产生，小磁针发生偏转办法有：②、改变导体运动方向①、对调磁极③、改变螺线管的绕线方向再见！
