新课标人教版选修3－2变压器课件

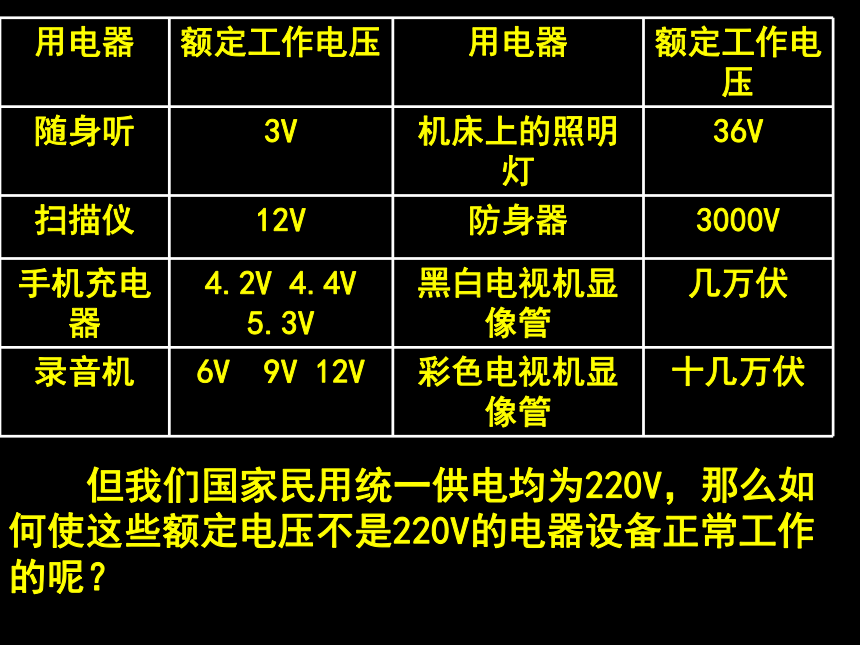

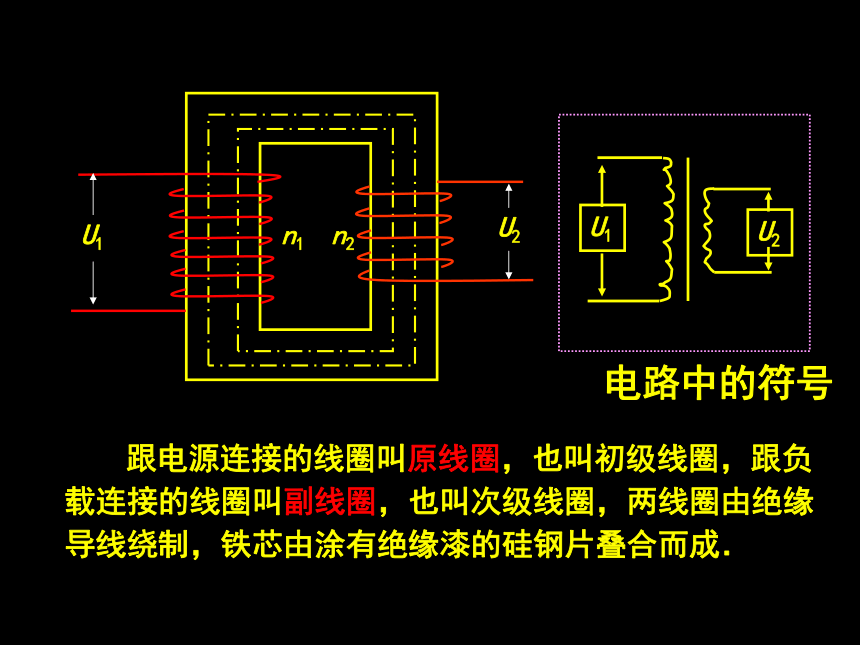

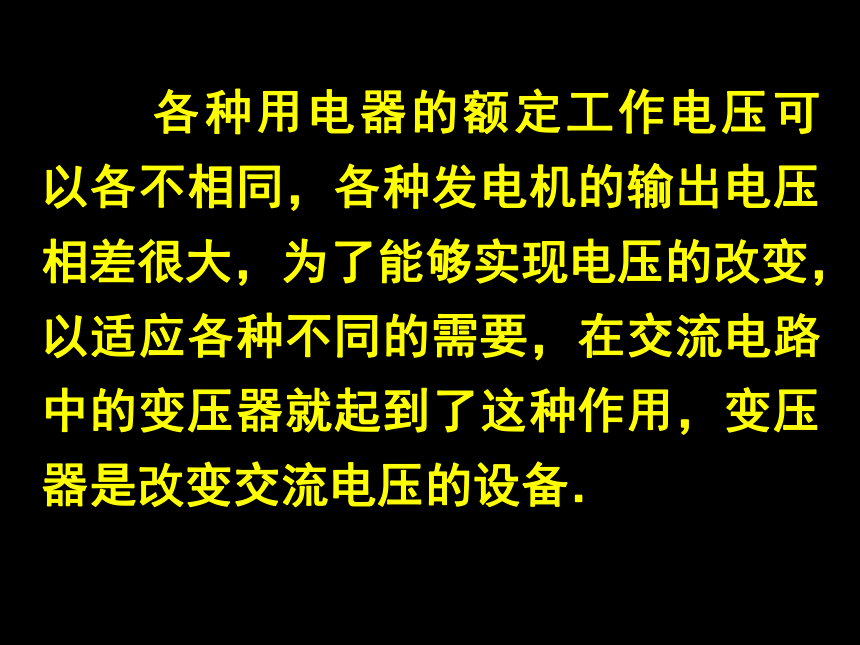

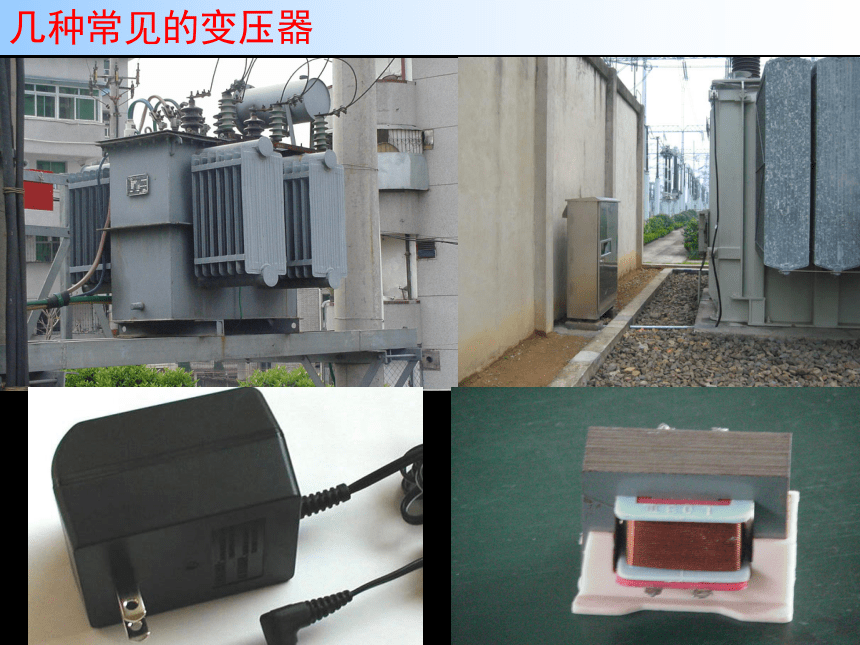

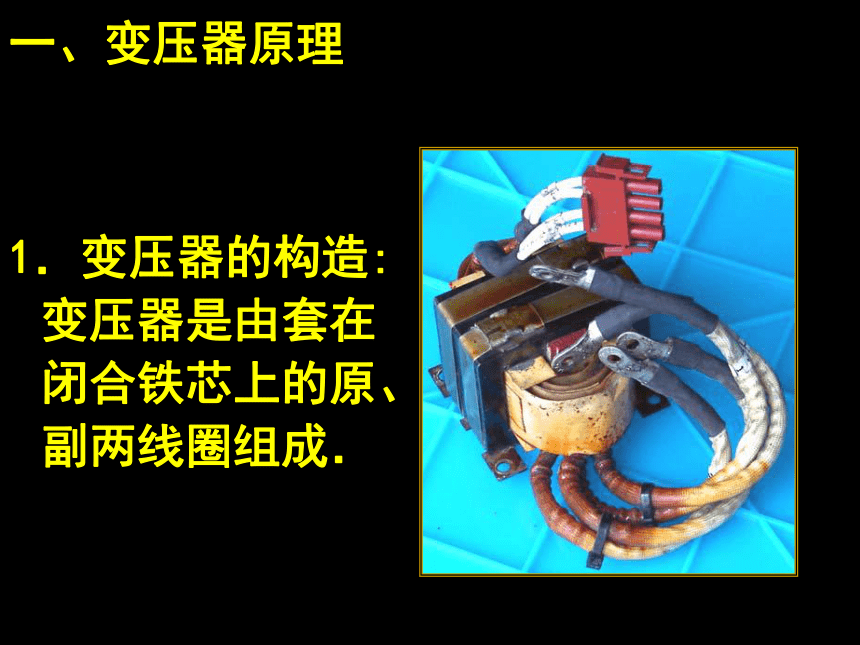

课件16张PPT。变 压 器 但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？ 　　　各种用电器的额定工作电压可以各不相同，各种发电机的输出电压相差很大，为了能够实现电压的改变，以适应各种不同的需要，在交流电路中的变压器就起到了这种作用，变压器是改变交流电压的设备．几种常见的变压器一、变压器原理 1．变压器的构造:变压器是由套在闭合铁芯上的原、副两线圈组成． 　　　跟电源连接的线圈叫原线圈，也叫初级线圈，跟负载连接的线圈叫副线圈，也叫次级线圈，两线圈由绝缘导线绕制，铁芯由涂有绝缘漆的硅钢片叠合而成．n1n2电路中的符号 2．变压器的工作原理

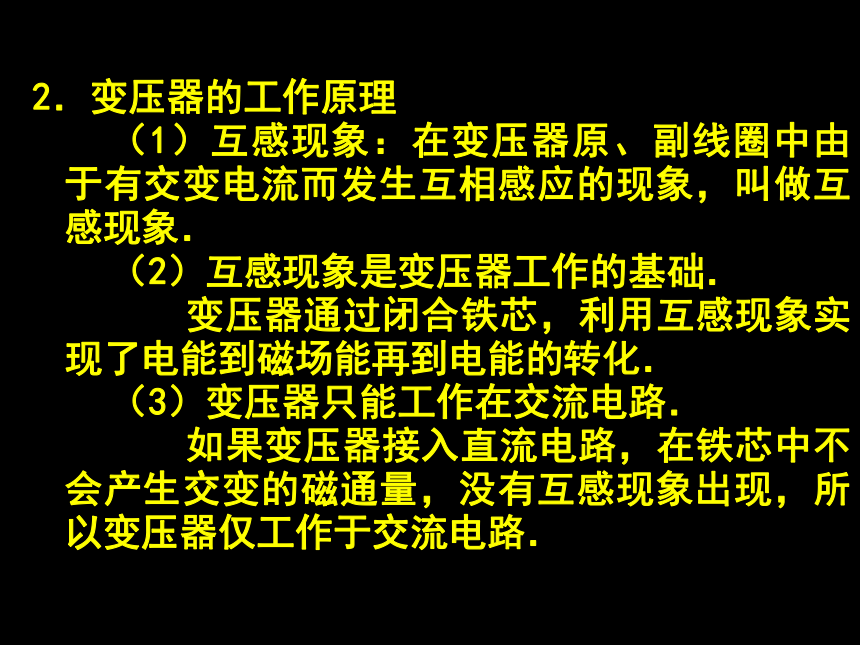

（1）互感现象：在变压器原、副线圈中由于有交变电流而发生互相感应的现象，叫做互感现象．
（2）互感现象是变压器工作的基础．
　　变压器通过闭合铁芯，利用互感现象实现了电能到磁场能再到电能的转化．
（3）变压器只能工作在交流电路．
　　如果变压器接入直流电路，在铁芯中不会产生交变的磁通量，没有互感现象出现，所以变压器仅工作于交流电路．二、理想变压器 １．不计漏磁，略去原、副线圈的电阻和各种电磁能量损失的变压器，称为理想变压器．
　　　实际变压器（特别是大型变压器）一般都可以看成是理想变压器．２．理想变压器的工作规律 （1）电动势关系
　　由于互感现象，没有漏磁，原、副线圈中具有相同的???t．根据法拉第电磁感应定律有：所以（2）电压关系 　　由于不计原、副线圈的电阻，因而 ：所以：n2> n1时，U2>U1，这种变压器叫做升压变压器． n2< n1时，U2２．变压器虽能改变电压、电流，但不能改变功率和频率，输入功率总等于输出的总功率，次级交变电流的频率总等于初级交变电流的频率．三、几种常用的变压器 １．自耦变压器
（1）特点：铁芯上只有一个线圈，其中有一部分的线圈为原、副线圈共用．
（2）自耦变压器可以降压，也可以升压．
（3）调压变压器是一种自耦变压器．升压变压器降压变压器2．互感器
　　互感器也是一种变压器，它可以把不能直接测量的高电压，大电流变换成低电压、小电流后再测量．
　（1）电压互感器：把高电压变成低电压，变压比U1／U2，在电路中的连接如右图所示． （2）电流互感器：把大电流变成小电流，变流比 I1 ／I2，在电路中的连接如下图所示． 小结：变压器由套在闭合铁芯上的原、副线圈组成，互感现象是变压器工作的基础.
对于理想变压器有：P1=P2 ,
