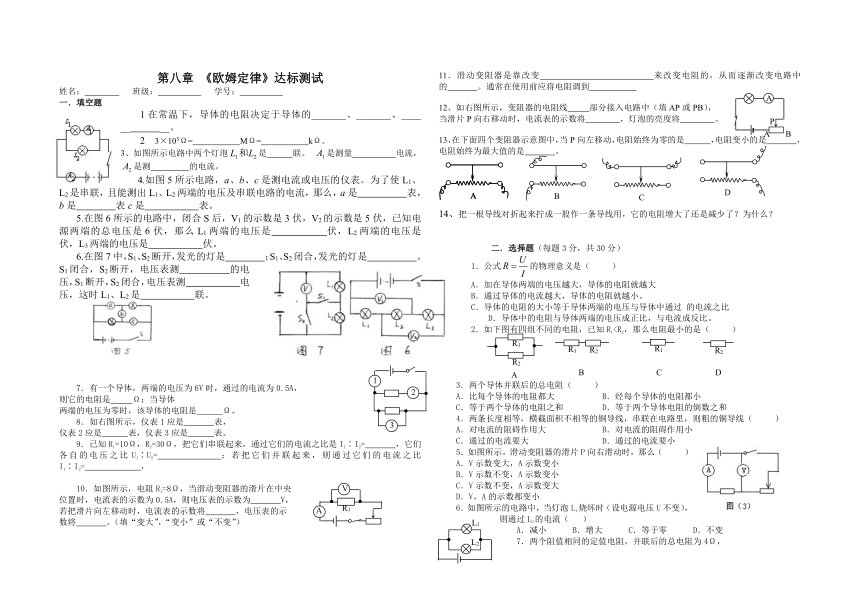

第八章 《欧姆定律》达标测试
姓名： 班级： 学号：
一．填空题
1在常温下，导体的电阻决定于导体的_______、_______、____ __ __。
2 3×105Ω= MΩ= kΩ。
3、如图所示电路中两个灯泡是 联。 是测量 电流，是测 的电流。
4.如图5所示电路，a、b、c是测电流或电压的仪表。为了使L1、L2是串联，且能测出L1、L2两端的电压及串联电路的电流，那么，a是 表，b是 表c是 表。
5.在图6所示的电路中，闭合S后，V1的示数是3伏，V2的示数是5伏，已知电源两端的总电压是6伏，那么L1两端的电压是 伏，L2两端的电压是 伏，L3两端的电压是 伏。
6.在图7中，S1、S2断开，发光的灯是 ；S1、S2闭合，发光的灯是 。S1闭合，S2断开，电压表测 的电压，S1断开，S2闭合，电压表测 电压，这时L1、L2是 联。
7．有一个导体，两端的电压为6V时，通过的电流为0.5A，
则它的电阻是 Ω；当导体
两端的电压为零时，该导体的电阻是 Ω。
8．如右图所示，仪表1应是 表，
仪表2应是 表，仪表3应是 表。
9．已知R1=10Ω，R2=30Ω，把它们串联起来，通过它们的电流之比是I1∶I2= ，它们各自的电压之比U1∶U2= ；若把它们并联起来，则通过它们的电流之比I1∶I2= ，
10．如图所示，电阻R1=8Ω，当滑动变阻器的滑片在中央
位置时，电流表的示数为0.5A，则电压表的示数为 V，
若把滑片向左移动时，电流表的示数将 ，电压表的示
数将 。（填“变大”，“变小”或“不变”）
11．滑动变阻器是靠改变 来改变电阻的，从而逐渐改变电路中的 。通常在使用前应将电阻调到
12、如右图所示，变阻器的电阻线 部分接入电路中（填AP或PB），
当滑片P向右移动时，电流表的示数将 ，灯泡的亮度将 。
13、在下面四个变阻器示意图中，当P向左移动，电阻始终为零的是 ，电阻变小的是 ，电阻始终为最大值的是 。
14、把一根导线对折起来拧成一股作一条导线用，它的电阻增大了还是减少了？为什么？
二．选择题（每题3分，共30分）
1．公式的物理意义是（ ）
A．加在导体两端的电压越大，导体的电阻就越大
B．通过导体的电流越大，导体的电阻就越小。
C．导体的电阻的大小等于导体两端的电压与导体中通过 的电流之比
D．导体中的电阻与导体两端的电压成正比，与电流成反比。
2．如下图有四组不同的电阻，已知R13．两个导体并联后的总电阻（ ）
A．比每个导体的电阻都大 B．经每个导体的电阻都小
C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和
4．两条长度相等，横截面积不相等的铜导线，串联在电路里，则粗的铜导线（ ）
A．对电流的阻碍作用大 B．对电流的阻碍作用小
C．通过的电流要大 D．通过的电流要小
5．如图所示，滑动变阻器的滑片P向右滑动时，那么（ ）
A．V示数变大，A示数变小
B．V示数不变，A示数变小
C．V示数不变，A示数变大
D．V，A的示数都变小
6．如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），
则通过L2的电流（ ）
A．减小 B．增大 C．等于零 D．不变
7．两个阻值相同的定值电阻，并联后的总电阻为4Ω，
则它们串联后的总电阻是（ ）
A．2Ω B．4Ω C．8Ω D．16Ω
8有一段电阻线，当它两端的电压为3V时，通过的电流是0.6A，如果它两端的电压为9V时，则它的电阻应为（ ）
A．15Ω B．5Ω C．10Ω D．20Ω
9．R1和R2两只电阻并联在电路中，通过R1的电流和通过R2的电流比为2∶3，则R1∶R2为（ ）
A．2∶3 B．3∶2 C．1∶1 D．无法确定
10．如图所示，开关闭合后电压表V1与V2读数之比是（ ）
A．1∶1 B．1∶2 C．2∶1 D．无法确定
三．实验题
1、图17所示的电路是研究电流跟电压、电阻关系的电路图。图中给出了该实验所用的实验元件。现将该实验的数据，分别在表1、表2中列出。
表1 电阻Rx= Ω 表2 电压U=2V
电 压U/V 1.5 3 4.5 电阻R/Ω 5 10 20
电 流I/A 0.1 0.2 0.3 电流I/A 0.4 0.2 0.1
（1）按电路图顺序，用笔画线表示导线，将图乙中的实物连接起来。
（2）分析表1的数据可得结论： ，
分析表2的数据可得结论：
（3）表1中，Rx= Ω
四、计算题
1．一个小灯泡正常发光时的电阻是20Ω，灯丝两端的电压为4V，如果把它接在6V的电源上使用，问：
（1）应在电路上串联还是并联一个电阻？(画出电路图)
（2）这个电阻的阻值是多少欧？
2．如右图所示的电路的总电阻是 Ω，已知R1两端的电
压为4V，则通过R2的电流是 A，R2两端的电压是 V。
3．如右图所示的电路的总电阻是 Ω，已知通过R1的电
流是0.3A，则通过R2的电流是 A，电路的总电流是 A。
4、如图所示电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：
（1）当S1，S2都断开时，电流表和电压表的示数各是多少？
（2）当S1，S2都闭合时，电流表和电压表的示数各是多少？
R1=20Ω
R2=30Ω
30Ω
20Ω
R2
R1
1
2
3
V
A
R1
(第10题)
10Ω
20Ω
V2
V1
L2
L1
B
R1
R2
C
R1
D
R2
A
R1
R2
C
A
B
A
P
B
A
A
V
A
R1
R2
R3
S1
S2
D
姓名： 班级： 学号：
一．填空题
1在常温下，导体的电阻决定于导体的_______、_______、____ __ __。
2 3×105Ω= MΩ= kΩ。
3、如图所示电路中两个灯泡是 联。 是测量 电流，是测 的电流。
4.如图5所示电路，a、b、c是测电流或电压的仪表。为了使L1、L2是串联，且能测出L1、L2两端的电压及串联电路的电流，那么，a是 表，b是 表c是 表。
5.在图6所示的电路中，闭合S后，V1的示数是3伏，V2的示数是5伏，已知电源两端的总电压是6伏，那么L1两端的电压是 伏，L2两端的电压是 伏，L3两端的电压是 伏。
6.在图7中，S1、S2断开，发光的灯是 ；S1、S2闭合，发光的灯是 。S1闭合，S2断开，电压表测 的电压，S1断开，S2闭合，电压表测 电压，这时L1、L2是 联。
7．有一个导体，两端的电压为6V时，通过的电流为0.5A，
则它的电阻是 Ω；当导体
两端的电压为零时，该导体的电阻是 Ω。
8．如右图所示，仪表1应是 表，
仪表2应是 表，仪表3应是 表。
9．已知R1=10Ω，R2=30Ω，把它们串联起来，通过它们的电流之比是I1∶I2= ，它们各自的电压之比U1∶U2= ；若把它们并联起来，则通过它们的电流之比I1∶I2= ，
10．如图所示，电阻R1=8Ω，当滑动变阻器的滑片在中央
位置时，电流表的示数为0.5A，则电压表的示数为 V，
若把滑片向左移动时，电流表的示数将 ，电压表的示
数将 。（填“变大”，“变小”或“不变”）
11．滑动变阻器是靠改变 来改变电阻的，从而逐渐改变电路中的 。通常在使用前应将电阻调到
12、如右图所示，变阻器的电阻线 部分接入电路中（填AP或PB），
当滑片P向右移动时，电流表的示数将 ，灯泡的亮度将 。
13、在下面四个变阻器示意图中，当P向左移动，电阻始终为零的是 ，电阻变小的是 ，电阻始终为最大值的是 。
14、把一根导线对折起来拧成一股作一条导线用，它的电阻增大了还是减少了？为什么？
二．选择题（每题3分，共30分）
1．公式的物理意义是（ ）
A．加在导体两端的电压越大，导体的电阻就越大
B．通过导体的电流越大，导体的电阻就越小。
C．导体的电阻的大小等于导体两端的电压与导体中通过 的电流之比
D．导体中的电阻与导体两端的电压成正比，与电流成反比。
2．如下图有四组不同的电阻，已知R1
A．比每个导体的电阻都大 B．经每个导体的电阻都小
C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和
4．两条长度相等，横截面积不相等的铜导线，串联在电路里，则粗的铜导线（ ）
A．对电流的阻碍作用大 B．对电流的阻碍作用小
C．通过的电流要大 D．通过的电流要小
5．如图所示，滑动变阻器的滑片P向右滑动时，那么（ ）
A．V示数变大，A示数变小
B．V示数不变，A示数变小
C．V示数不变，A示数变大
D．V，A的示数都变小
6．如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），
则通过L2的电流（ ）
A．减小 B．增大 C．等于零 D．不变
7．两个阻值相同的定值电阻，并联后的总电阻为4Ω，
则它们串联后的总电阻是（ ）
A．2Ω B．4Ω C．8Ω D．16Ω
8有一段电阻线，当它两端的电压为3V时，通过的电流是0.6A，如果它两端的电压为9V时，则它的电阻应为（ ）
A．15Ω B．5Ω C．10Ω D．20Ω
9．R1和R2两只电阻并联在电路中，通过R1的电流和通过R2的电流比为2∶3，则R1∶R2为（ ）
A．2∶3 B．3∶2 C．1∶1 D．无法确定
10．如图所示，开关闭合后电压表V1与V2读数之比是（ ）
A．1∶1 B．1∶2 C．2∶1 D．无法确定
三．实验题
1、图17所示的电路是研究电流跟电压、电阻关系的电路图。图中给出了该实验所用的实验元件。现将该实验的数据，分别在表1、表2中列出。
表1 电阻Rx= Ω 表2 电压U=2V
电 压U/V 1.5 3 4.5 电阻R/Ω 5 10 20
电 流I/A 0.1 0.2 0.3 电流I/A 0.4 0.2 0.1
（1）按电路图顺序，用笔画线表示导线，将图乙中的实物连接起来。
（2）分析表1的数据可得结论： ，
分析表2的数据可得结论：
（3）表1中，Rx= Ω
四、计算题
1．一个小灯泡正常发光时的电阻是20Ω，灯丝两端的电压为4V，如果把它接在6V的电源上使用，问：
（1）应在电路上串联还是并联一个电阻？(画出电路图)
（2）这个电阻的阻值是多少欧？
2．如右图所示的电路的总电阻是 Ω，已知R1两端的电
压为4V，则通过R2的电流是 A，R2两端的电压是 V。
3．如右图所示的电路的总电阻是 Ω，已知通过R1的电
流是0.3A，则通过R2的电流是 A，电路的总电流是 A。
4、如图所示电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：
（1）当S1，S2都断开时，电流表和电压表的示数各是多少？
（2）当S1，S2都闭合时，电流表和电压表的示数各是多少？
R1=20Ω
R2=30Ω
30Ω
20Ω
R2
R1
1
2
3
V
A
R1
(第10题)
10Ω
20Ω
V2
V1
L2
L1
B
R1
R2
C
R1
D
R2
A
R1
R2
C
A
B
A
P
B
A
A
V
A
R1
R2
R3
S1
S2
D
