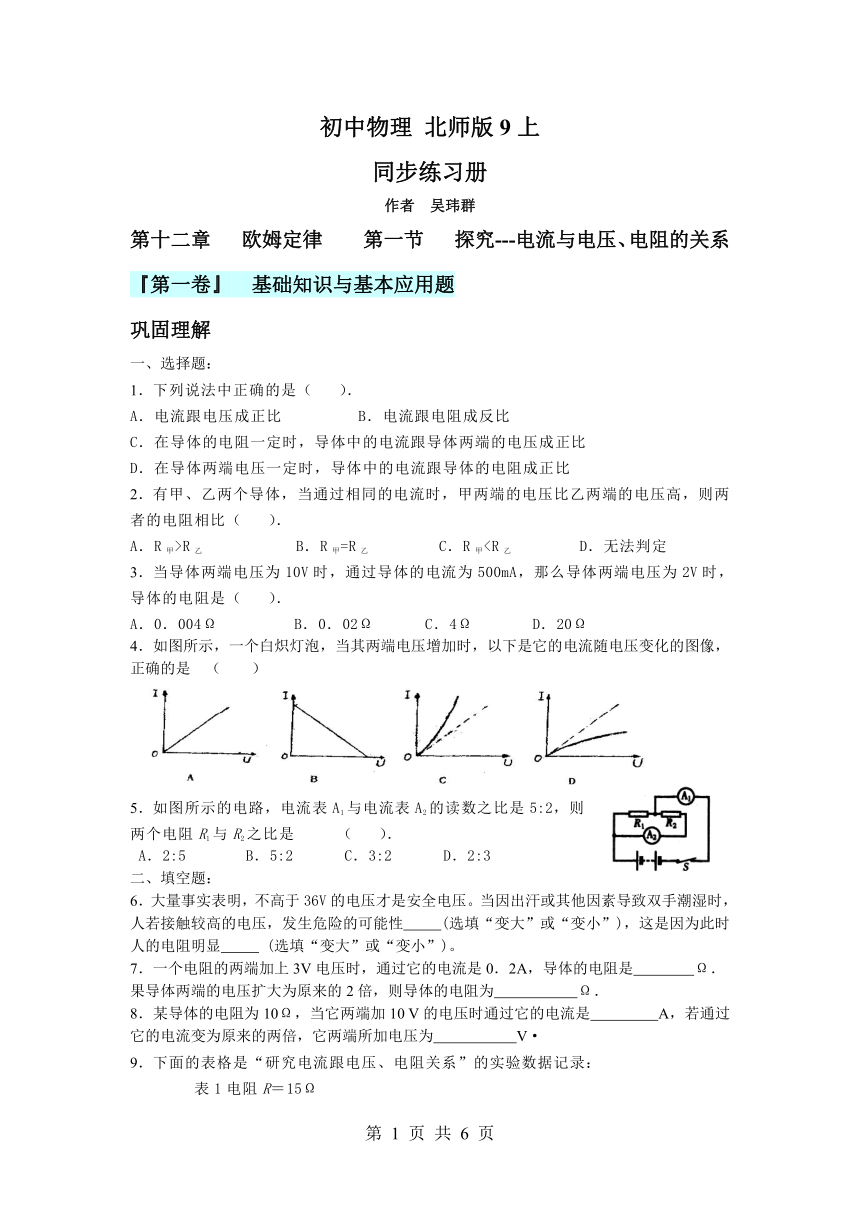

探究---电流与电压、电阻的关系

初中物理 北师版9上
同步练习册
作者 吴玮群
第十二章 欧姆定律 第一节 探究---电流与电压、电阻的关系
『第一卷』 基础知识与基本应用题
巩固理解
一、选择题：
1．下列说法中正确的是（ ）．
A．电流跟电压成正比 B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
2．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（ ）．
A．R甲>R乙 B．R甲=R乙 C．R甲3．当导体两端电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V时，导体的电阻是（ ）．
A．0．004Ω B．0．02Ω C．4Ω D．20Ω
4．如图所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是 （ ）
5．如图所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是 （ ）．
A．2:5 B．5:2 C．3:2 D．2:3
二、填空题：
6．大量事实表明，不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 (选填“变大”或“变小”)，这是因为此时人的电阻明显 (选填“变大”或“变小”)。
7．一个电阻的两端加上3V电压时，通过它的电流是0．2A，导体的电阻是 Ω．
果导体两端的电压扩大为原来的2倍，则导体的电阻为 Ω．
8．某导体的电阻为10Ω，当它两端加10 V的电压时通过它的电流是 A，若通过它的电流变为原来的两倍，它两端所加电压为 V·
9．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
表1电阻R＝15Ω
电压U（V） 1．5 3 4．5
电流I（A） 0．1 0．2 0．3
表2 电压U=2V
电阻R（Ω） 5 10 20
电流I（A） 0．4 0．2 0．1
分析表1数据，可得出结论 ；
分析表2数据，可得出结论 ．
三、实验作图题：
10、我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图甲）用笔线连接电路（图乙）．
在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．
『第二卷』 基础延伸与综合应用题
迁移应用
一、选择题：
11．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙＝3：1，当开关S断开，甲、乙两表是电流表时，则两表的示数之比I甲：I乙为( )
A．2：1 B．3：1 C．2：3 D．1：3
12． (2006、北京海淀)如图，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是( )
A．灯泡亮度不变，电压表示数变大 B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小 D．灯泡变暗，电压表示数变大
13．（2006、济宁）小刚同学用如图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( )
A．记录电流表和电压表的示数 B．将变阻器滑片向左移动
C．将变阻器滑片向右移动 D．增加电池的数

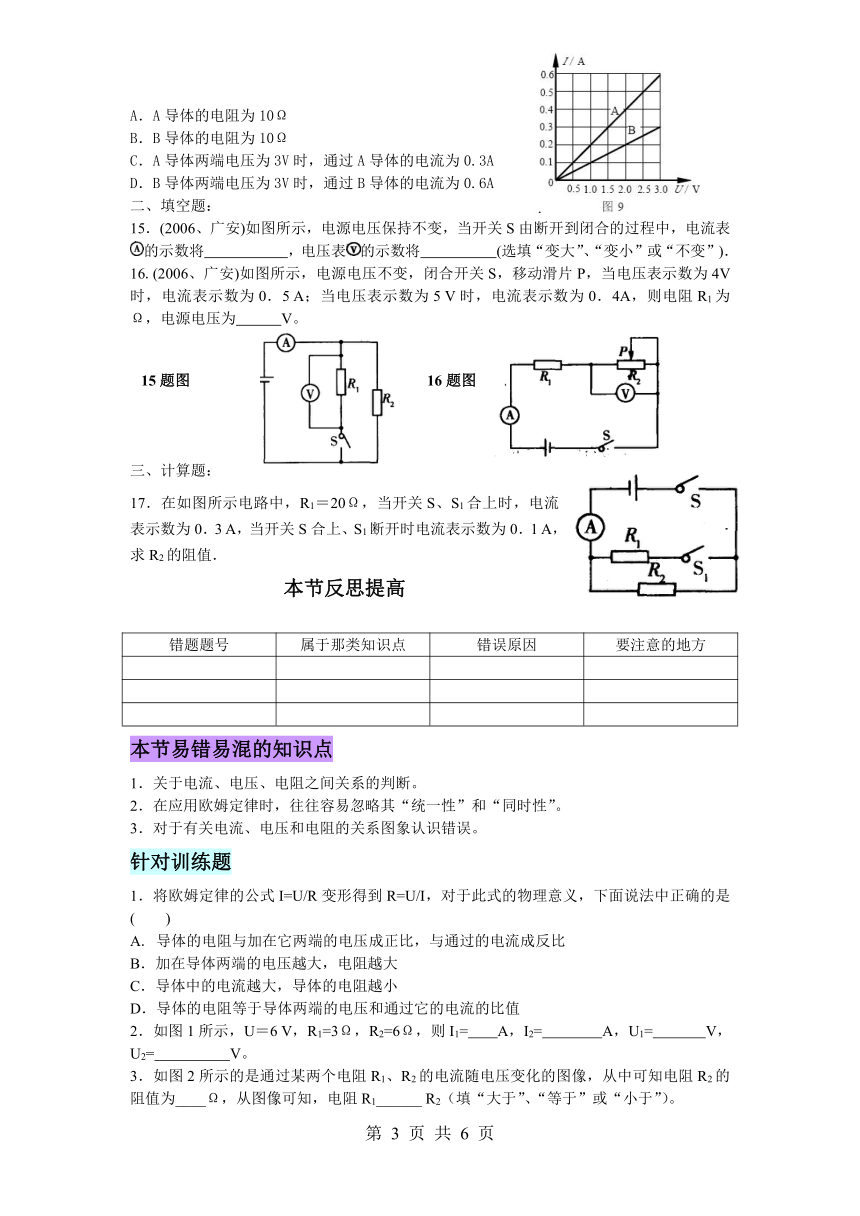

14．（2007、桂林）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知（　　）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A
二、填空题：
15．(2006、广安)如图所示，电源电压保持不变，当开关S由断开到闭合的过程中，电流表的示数将 ，电压表的示数将 (选填“变大”、“变小”或“不变”)．
16.(2006、广安)如图所示，电源电压不变，闭合开关S，移动滑片P，当电压表示数为4V时，电流表示数为0．5 A；当电压表示数为5 V时，电流表示数为0．4A，则电阻R1为 Ω，电源电压为 V。
三、计算题：
17．在如图所示电路中，R1＝20Ω，当开关S、S1合上时，电流表示数为0．3 A，当开关S合上、S1断开时电流表示数为0．1 A，求R2的阻值．
本节反思提高
错题题号 属于那类知识点 错误原因 要注意的地方
本节易错易混的知识点
1．关于电流、电压、电阻之间关系的判断。
2．在应用欧姆定律时，往往容易忽略其“统一性”和“同时性”。
3．对于有关电流、电压和电阻的关系图象认识错误。
针对训练题
1．将欧姆定律的公式I=U/R变形得到R=U/I，对于此式的物理意义，下面说法中正确的是( )
A. 导体的电阻与加在它两端的电压成正比，与通过的电流成反比
B．加在导体两端的电压越大，电阻越大
C．导体中的电流越大，导体的电阻越小
D．导体的电阻等于导体两端的电压和通过它的电流的比值
2．如图1所示，U＝6 V，R1=3Ω，R2=6Ω，则I1= A，I2= A，U1= V，U2= V。
3．如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为____Ω，从图像可知，电阻R1______ R2（填“大于”、“等于”或“小于”）。
中考能力题
1．（2006、无锡）有一电学元件检测仪，内部电路由电源、电阻和连接导线组成，M、N是它在检测元件时所用的两个接线头，如图所示。为探究它内部结构，小明进行了以下操作：先将一电流表连接在M、N之间，发现电流表读数为1A，再在M、N之间改接一电压表，发现电压表读数为3V。请你根据实验现象帮助小明推测它的内部结构，在虚线框内画出电路图，并标出电源电压值和电阻阻值。
2．（2006、南通）甲、乙两小组同学用图甲所示的电路进行了一些实验探究．
(1)甲小组选取的定值电阻为15 ，电阻箱阻值如图乙所示，其值为________ ，此时电压表的示数为3．5V，则该小组所用电源的电压为________V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将________ (选填变化情况)．
(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图像(如图丙)．由图像可知，电阻箱阻值为20 时，电压表的示数为________V，该组所选用定值电阻的阻值为________ ．
图乙
图甲
R
D
B
A
C
P
_
+
- 3 15
V
- 0 .6 3
A
R＇
V
A
R
图1
15题图
16题图
