《第十八章 家庭电路与安全用电》单元复习教学案

沪粤版《第十八章 家庭电路与安全用电》单元复习教学案
课题 《家庭电路与安全用电》单元复习 课型 习题课
教学目标 知道家庭电路的组成和电路的连接方法，知道火线和零线及测电笔的使用方法，知道插座、熔丝和空气开关的作用，知道家用的金属外壳接地的原理和方法。理解短路和过载是电路中电流过大的原因，理解电路中的总电流随用电器功率的增大而增大，并且能进行有关的计算。知道生活中安全用电的常识，知道安全电压。能形成本章的知识框架链接
重点 家庭电路的组成：保险丝的作用 难点 家庭用电的计算和测量
教 学 内 容 学法指导

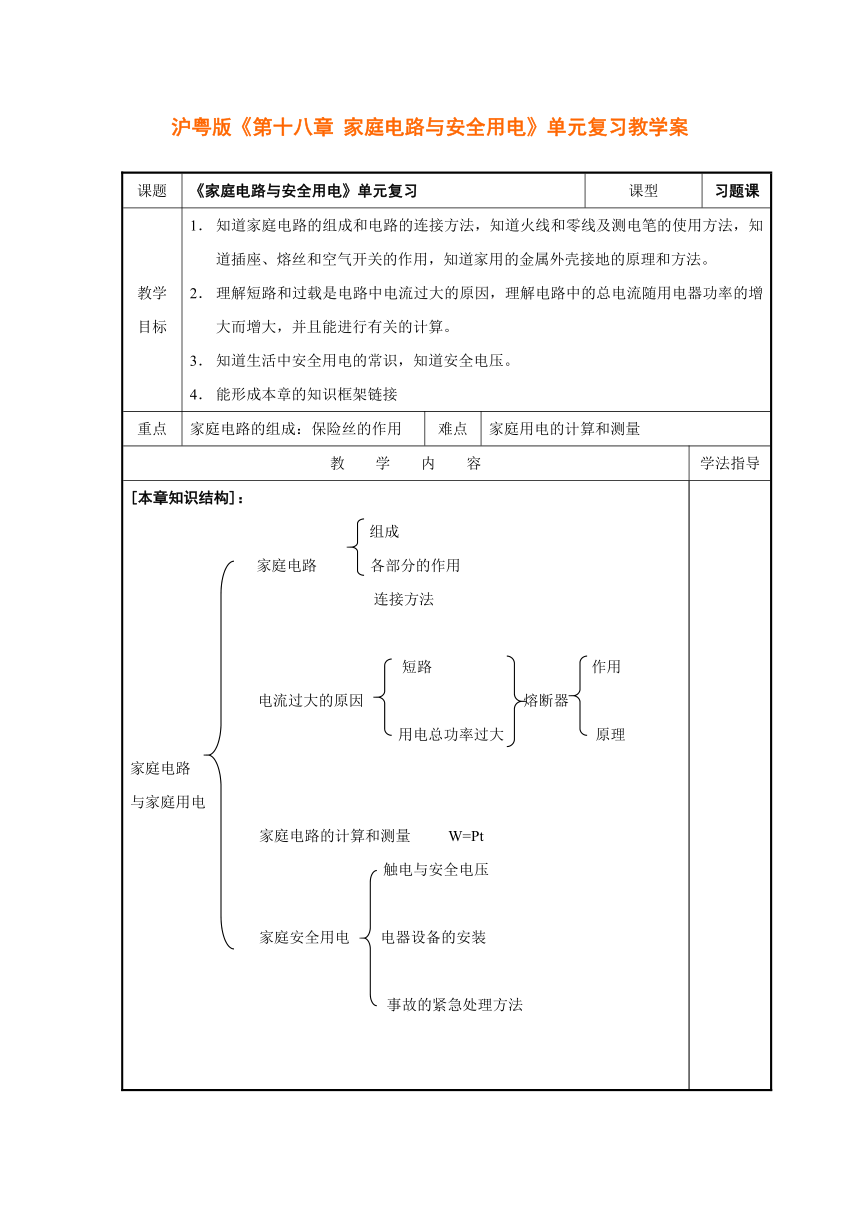

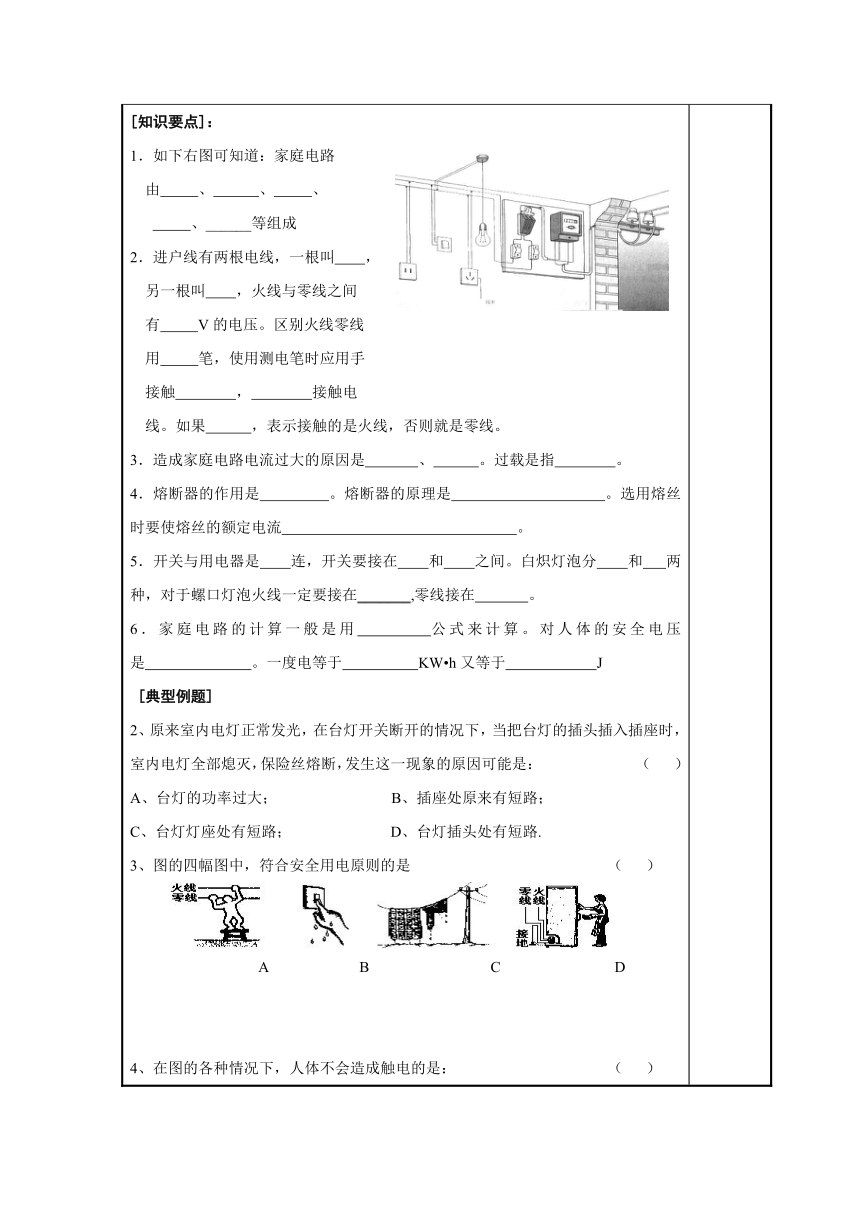

[本章知识结构]： 组成家庭电路 各部分的作用 连接方法 短路 作用 电流过大的原因 熔断器 用电总功率过大 原理家庭电路与家庭用电 家庭电路的计算和测量 W=Pt 触电与安全电压 家庭安全用电 电器设备的安装 事故的紧急处理方法[知识要点]：1．如下右图可知道：家庭电路由 、 、 、 、______等组成2．进户线有两根电线，一根叫 ，另一根叫 ，火线与零线之间有 V的电压。区别火线零线用 笔，使用测电笔时应用手接触 ， 接触电线。如果 ，表示接触的是火线，否则就是零线。3．造成家庭电路电流过大的原因是 、 。过载是指 。4．熔断器的作用是 。熔断器的原理是 。选用熔丝时要使熔丝的额定电流 。5．开关与用电器是 连，开关要接在 和 之间。白炽灯泡分 和 两种，对于螺口灯泡火线一定要接在_______,零线接在 。6．家庭电路的计算一般是用 公式来计算。对人体的安全电压是 。一度电等于 KW h又等于 J [典型例题]2、原来室内电灯正常发光，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是： （ ） A、台灯的功率过大； B、插座处原来有短路；C、台灯灯座处有短路； D、台灯插头处有短路.3、图的四幅图中，符合安全用电原则的是 （ ） A B C D4、在图的各种情况下，人体不会造成触电的是： （ ） A B C D 3、某家庭电路接线如图1所示，其中接错的元件： （ ）A、只有开关S2； B、插座H2和开关S2； C、插座H1和开关S2； D、只有插座H1. 图1 图24、如图2所示，合上开关S，发现灯L不亮，用测电笔测试A、B、C、D各点，只在A点氖管发光，则故障是： （ ）A、BC之间断路； B、灯L断路； ]C、灯L短路； D、开关S接触不良.5、图3给出了家庭电路中常见的螺丝口灯泡和拉线开关，要求开关控制灯泡，则A、B、C、D四个电灯的连接中符合连接要求的是： （ ） 图3
学后反思 我的收获： 我的不足：
